国内网上逛了一圈，NFC-PN532的质料并不多，dataset也是随便介绍了下，开发手册还没有找到。

在各大论坛和百科的上找到的质料几乎都是一摸一摸的，要么发几个串口指令，要么就是开源驱动库的上位机。

想要弄懂这玩意到底怎么用的，确实不容易。

我总结了一些使用方法，和驱动编写，当然这个模块有很多的功能，这边只会涉及到对卡片的读写操作。

下面所讲只适用于串口通信模式。

1整体功能和简介：串口默认115200

使用stm32控制PN532读写操作，nfc功能不就是为了读写嘛，完成这些使用我觉得应该差不多了。

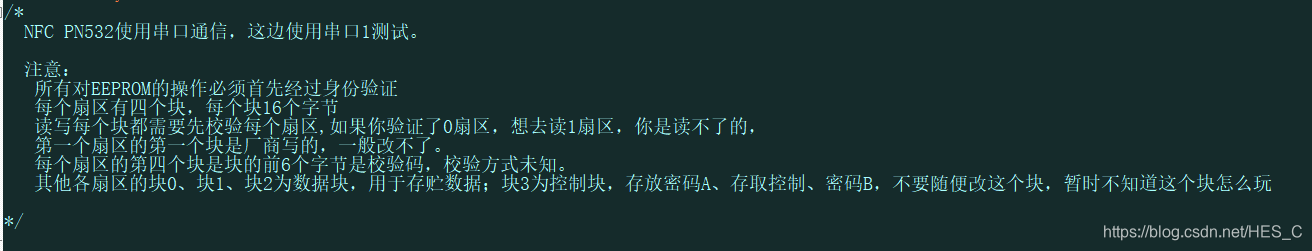

一般的卡内存都是1K大小，当然也有其它的，不常见。

FUID 只能写一次UID (这个网上看到的，没有验证过)

CUID 可以重复擦写UID (这个网上看到的，没有验证过)

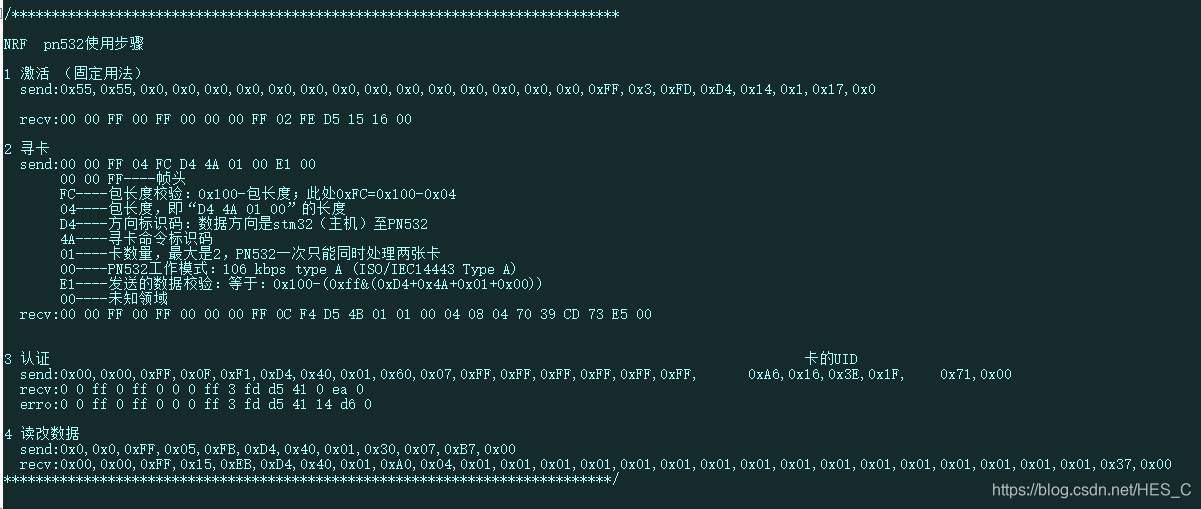

2工作流程：

以上就是一个完整的对卡读写过程。

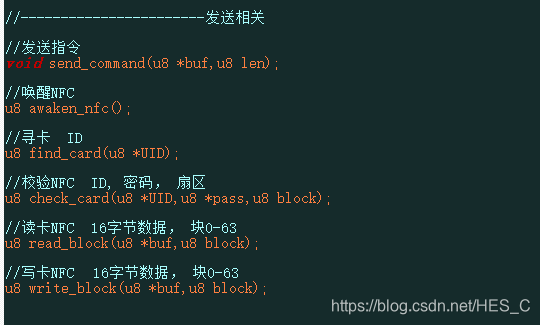

程序也会从这个流程去实现。，最基本的函数就是向串口发送指令,当然发送指令这里有讲究，需要去计算校验值，公式前面有写，然后通过这个函数来实现唤醒，寻卡，校验，读写。

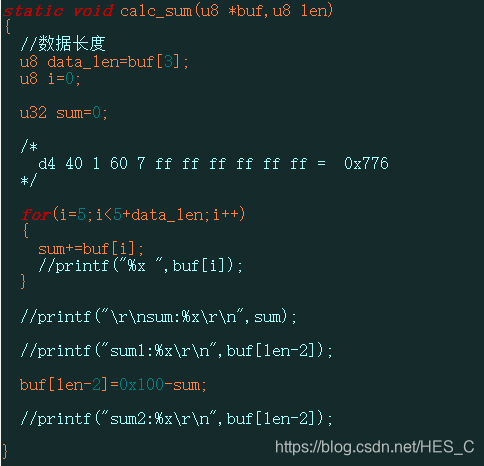

计算校验和的函数：这些printf是用来测试用的

每个驱动都是先发送指令，然后串口会接收到返回指令，再去解析返回的指令，如果是成功的指令就拆解有效数据，则否。

具体发送和拆解就不一一讲解了，有兴趣的可以下载源码看一下，我这边主要说一下思路和注意的坑，通信规则。

看看主函数：无视其它文件，驱动内容都写在NFC_PN532里面，这里是校验第3扇区，读取其中内容。

#include "stm32f10x.h"

#include "led.h"
#include "systick.h"
#include	"serial.h"
#include "24l01.h"
#include "tx_rx_report.h"
#include "1_V4_data.h"
#include "timer.h"
#include "tim3_pwm4.h"

#include "string.h"

#include "NFC_PN532.h"

LED led1('C',13);



int main(void)

{

	u8 uid[4];
	u8 block[16];
	u8 block1[16]={0x16,0x15,0x14,0x13,0x12,0x11,0x10,0x9,0x8,0x7,0x6,0x5,0x4,0x3,0x2,0x1};

	u8 check0[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7,0x80,0x69,0xff,0xff,0xff,0xff,0xff,0xff};

	u8 check[]={0xff,0xff,0xff,0xff,0xff,0xff};

	u8 check1[]={0x88,0x15,0x14,0x13,0x12,0x11};

	u8 check2[]={0x64,0x98,0x8d,0x22,0x30,0x63};
	u8 i=0;
   u8 n=0;

   serial1_init(115200); //串口初始化为 115200

	 serial3_init(115200); //串口初始化为 115200

	printf("\r\n开始\r\n");




  while(1)
   {



		 PCout(13)=!PCout(13);


		if(awaken_nfc())
		{
			//printf("检查到NFC设备\r\n");
			if(find_card(uid))
			{
				printf("检测到卡号：%x %x %x %x\r\n",uid[0],uid[1],uid[2],uid[3]);

				if(check_card(uid,check,11))
				{
					printf("校验成功\r\n");

					block1[0]=0x15;
					n=8;
//					if(write_block(block1,n))
//					{
//						printf("写卡成功\r\n");
//					}
//						block1[0]++;
//					if(write_block(block1,n+1))
//					{
//						printf("写卡成功\r\n");
//					}
//						block1[0]++;
//					if(write_block(block1,n+2))
//					{
//						printf("写卡成功\r\n");
//
//					}


//							block1[0]++;
//					if(write_block(check0,n+3))
//					{
//						printf("写卡成功\r\n");
//
//					}



						if(read_block(block,n))
						{
							printf("读卡成功:%d\r\n",n);
							for(i=0;i<16;i++)
							 printf("%x ",block[i]);
							printf("\r\n");


						}

					if(read_block(block,n+1))
						{
							printf("读卡成功:%d\r\n",n+1);
							for(i=0;i<16;i++)
							 printf("%x ",block[i]);
							printf("\r\n");


						}
						if(read_block(block,n+2))
						{
							printf("读卡成功:%d\r\n",n+2);
							for(i=0;i<16;i++)
							 printf("%x ",block[i]);
							printf("\r\n");


						}

						if(read_block(block,n+3))
						{
							printf("读卡成功:%d\r\n",n+3);
							for(i=0;i<16;i++)
							 printf("%x ",block[i]);
							printf("\r\n");


						}


				}
				else
				{
					printf("校验失败\r\n");
				}

			}

	}



		 delay_ms(100);

   }


}

结果：
