一、相关知识及原理

（具体内容： 了解串口协议和RS-232标准，以及RS232电平与TTL电平的区别；了解"USB/TTL转232"模块（以CH340芯片模块为例）的工作原理。）

1.串口协议

串口通信指两个或两个以上的设备使用串口按位（bit）发送和接收字节。可以在使用一根线发送数据的同时用另一根线接收数据。 串口通信协议就是串口通讯时共同遵循的协议。 协议的内容是每一个bit 所代表的意义。 常用的串口通信协议 有以下几种
1 RS-232（ANSI/EIA-232标准） 只支持 点对点， 最大距离 50英尺。最大速度为128000bit/s， 距离越远 速度越慢。 支持全双工（发送同时也可接收）。
2 RS-422（EIA RS-422-AStandard），支持点对多一条平衡总线上连接最多10个接收器 将传输速率提高到10Mbps，传输距离延长到4000英尺（约1219米），所以在100kbps速率以内，传输距离最大。支持全双工（发送同时也可接收）。
3 RS-485（EIA-485标准）是RS-422的改进， 支持多对多（2线连接），从10个增加到32个，可以用超过4000英尺的线进行串行通行。速率最大10Mbps。支持全双工（发送同时也可接收）。2线连接时 是半双工状态。

2.RS-232

RS-232标准接口（又称EIA RS-232）是常用的串行通信接口标准之一，它是由美国电子工业协会(EIA)联合贝尔系统公司、调制解调厂家及计算机终端生产厂家于1970年共同制定，其全名是“数据终端设备( DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。

（来自百度百科）

3.TTL电平与RS232电平的区别

（一）、TTL电平标准

输出 L： <0.8V ； H：>2.4V。

输入 L： <1.2V ； H：>2.0V

TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。于是TTL电平的输入低电平的噪声容限就只有(0.8-0)/2=0.4V，高电平的噪声容限为(5-2.4)/2=1.3V。

（二）、RS232标准

在TXD和RXD数据线上：
　　（1）逻辑1为-3~-15V的电压
　　（2）逻辑0为3~15V的电压
在RTS、CTS、DSR、DTR和DCD等控制线上：
　　（1）信号有效（ON状态）为3~15V的电压
　　（2）信号无效（OFF状态）为-3~-15V的电压
这是由通信协议RS-232规定的。
RS-232：标准串口，最常用的一种串行通讯接口。有三种类型(A,B和C)，它们分别采用不同的电压来表示on和off。最被广泛使用的是RS-232C，它将mark(on)比特的电压定义为-3V到-12V之间，而将space(off)的电压定义到+3V到+12V之间。传送距离最大为约15米，最高速率为20kb/s。RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。

4.了解“USB/TTL转232“模块（以CH340芯片模块为例）的工作原理。

CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。为了增加串口通讯的远距离传输及抗干扰能力，RS-232标准使用-15V 表示逻辑 1， +15V 表示逻辑 0。常常会使用 MH340芯片对 USB/TTL与RS-232电平的信号进行转换。

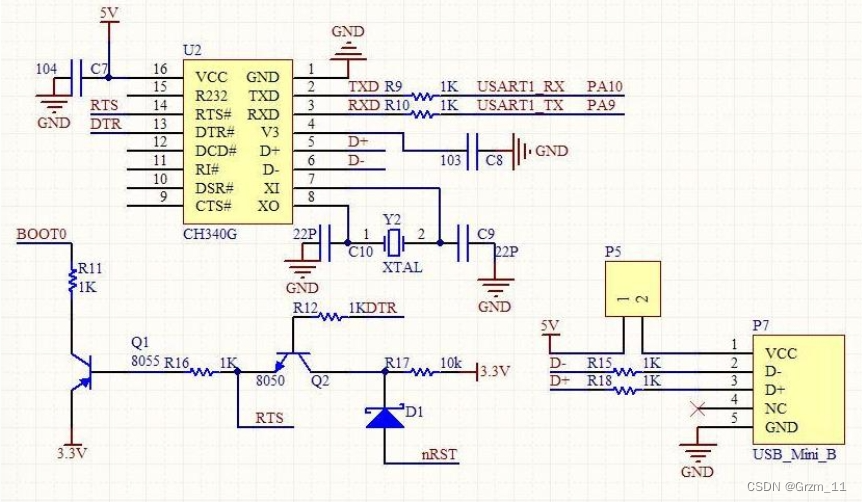

CH340工作原理图如下：

二、具体实验

1、题目要求

安装 stm32CubeMX，配合Keil，使用HAL库（或标准库）方式，设置USART1 波特率为115200，1位停止位，无校验位，完成下列任务：

1）
STM32系统给上位机（win10）连续发送“hello windows！”。win10采用“串口助手”工具接收。2）在完成以上任务基础，继续扩展功能：当上位机给stm32发送一个字符“#”后，stm32暂停发送“hello windows！”；发送一个字符“*”后，stm32继续发送；

2.在stm32CubeMX建立项目

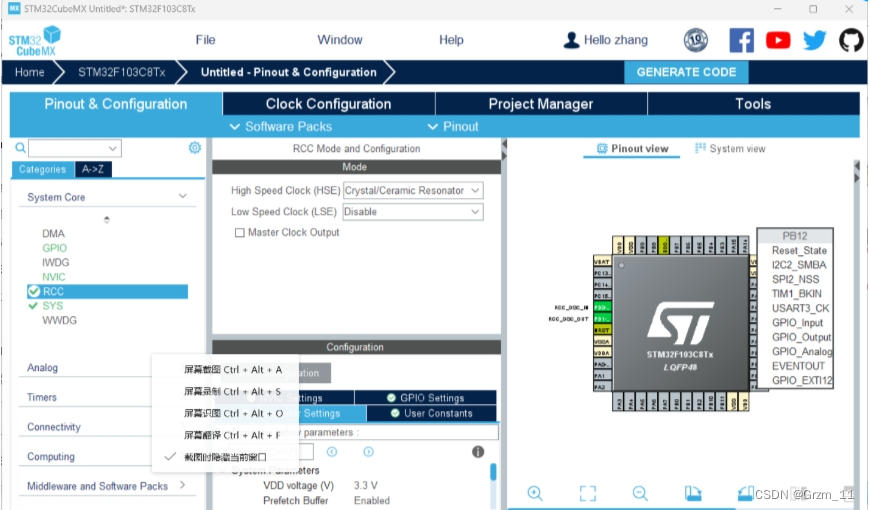

根据一般步骤选择stm32F103C8芯片，并选择外部高速时钟

接下来设置USART2为“Asynchronous"

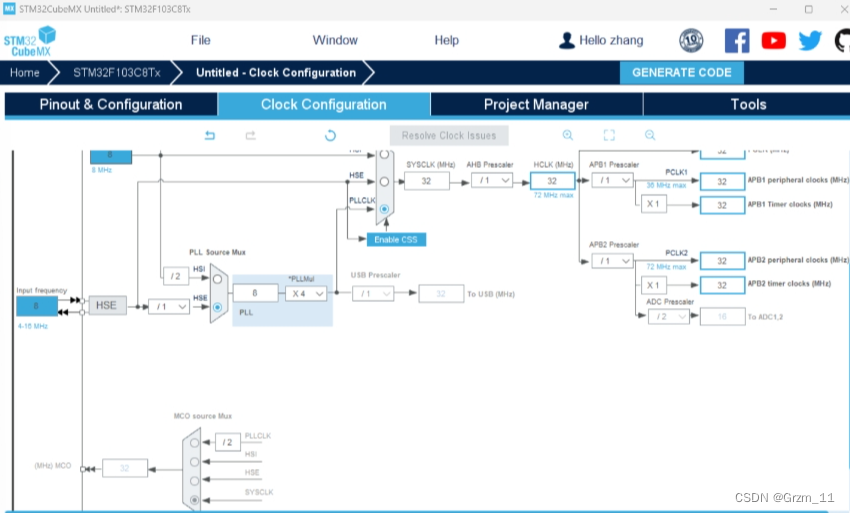

设置时钟如下

然后调出keil文件后在main.c文件中加入以下代码

  char data[]="hello windows!\n";
	HAL_UART_Transmit(&huart2, (uint8_t *)data, 15, 0xffff);
	//高电平点亮A12
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);

	HAL_Delay(100);
	//低电平熄灭A12
	HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);
	HAL_Delay(900);

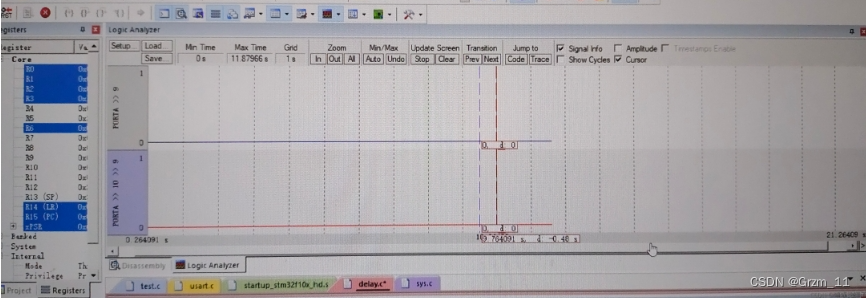

在没有示波器条件下，可以使用Keil的软件仿真逻辑分析仪功能观察管脚的时序波形，更方便动态跟踪调试和定位代码故障点。 用此功能观察串口输出波形，并分析其波形反映的时序状态正确与否，高低电平转换周期（LED闪烁周期）实际为多少
)

3.工具准备

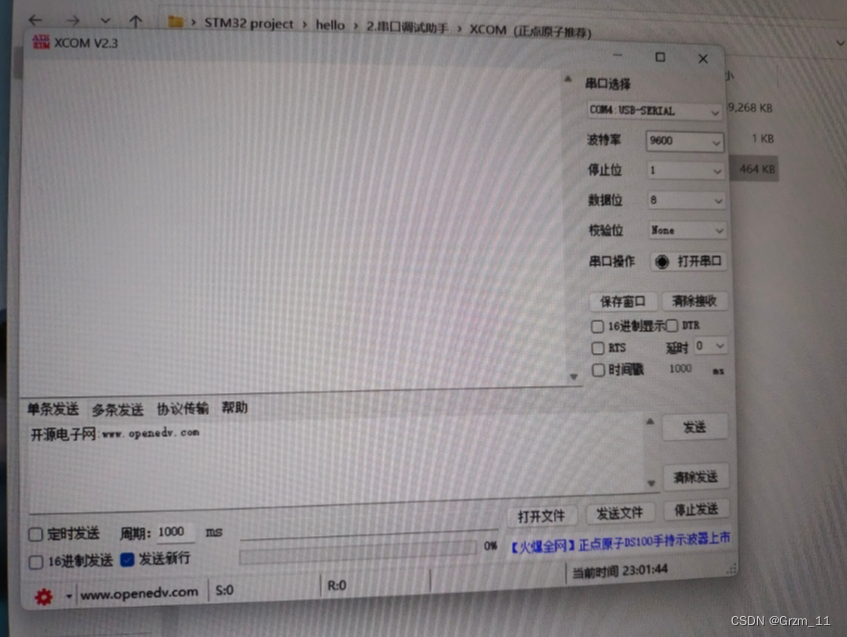

下载XCOM串口助手

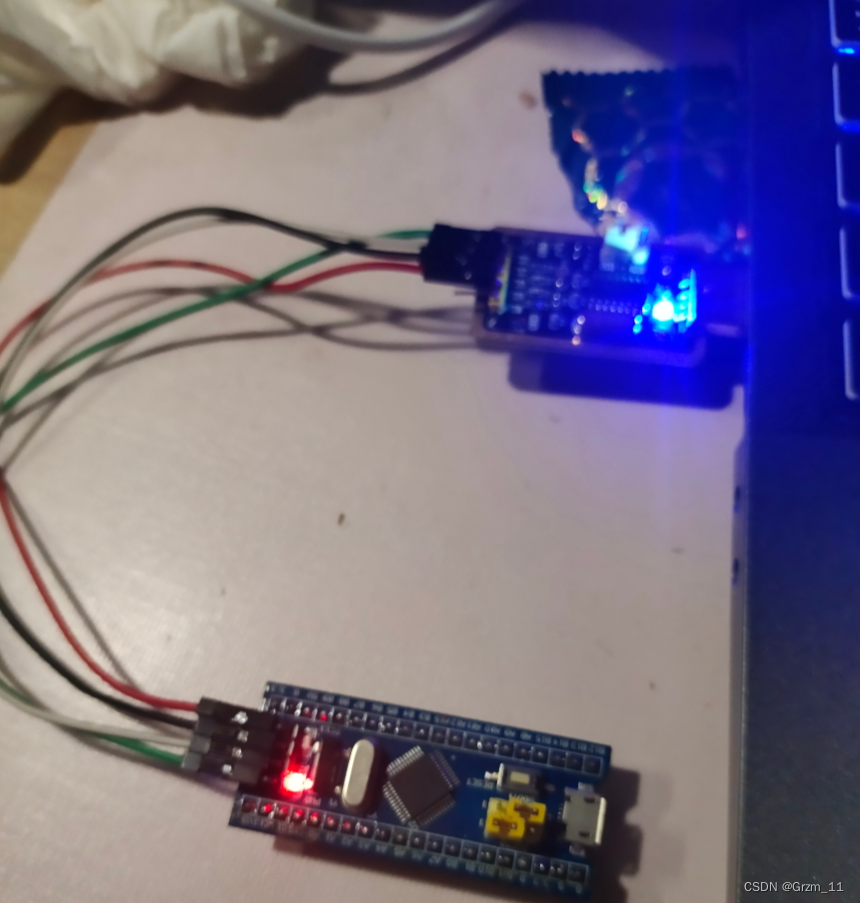

连接usb-ttl 和C8T6核心

烧录

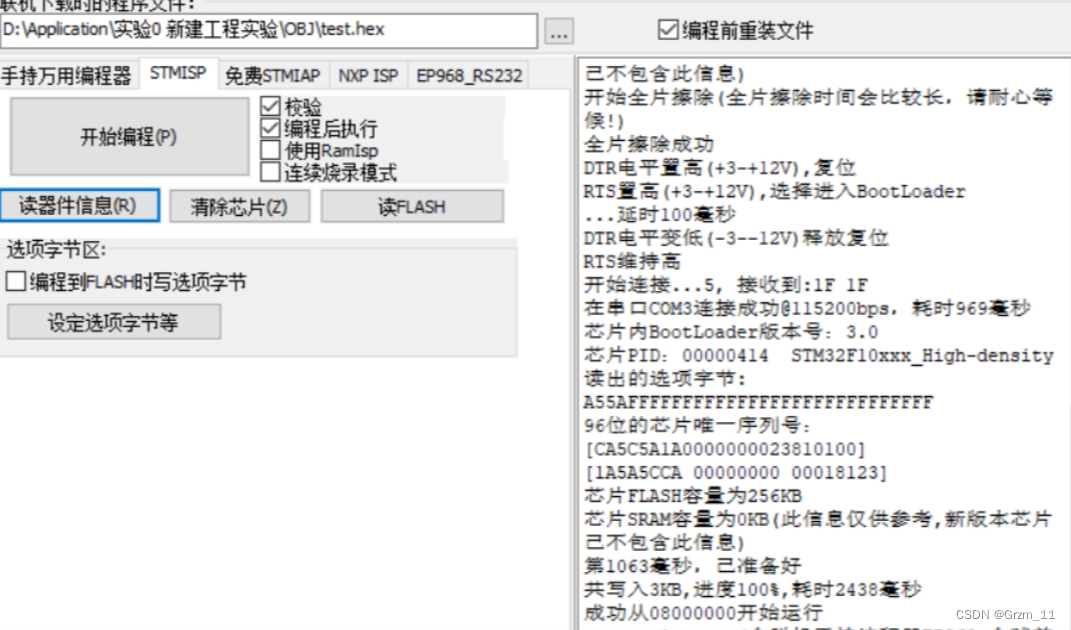

将程序烧录

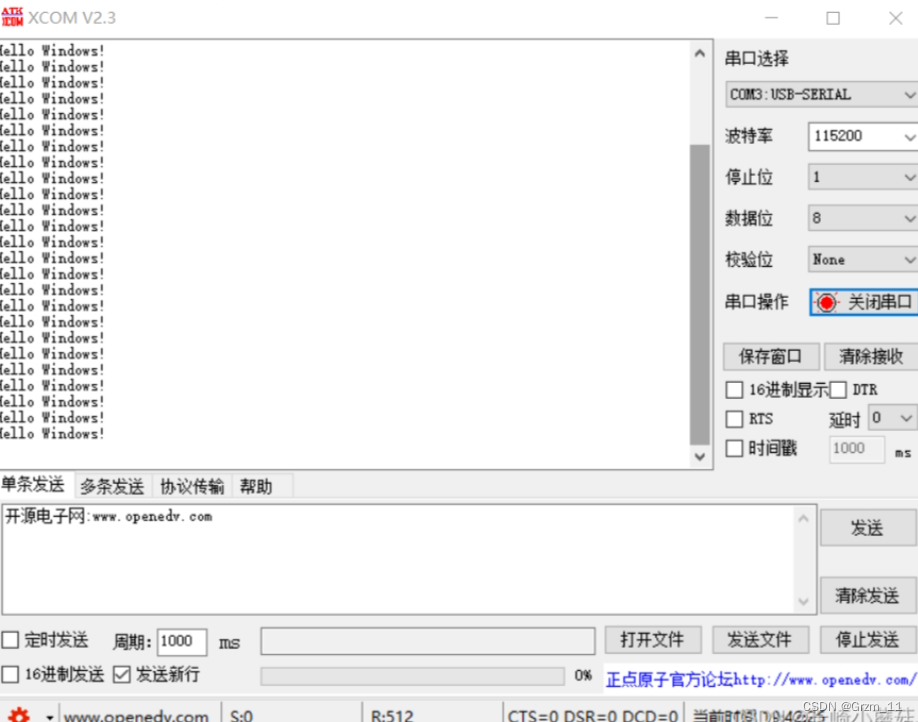

打开串口工具后显示
