Failed to import pydot. You must install pydot and graphviz for `pydotprint` to work解决方法

前言

在使用keras.utils.plot_model的时候，报了Failed to import pydot. You must install pydot and graphviz for pydotprint to work错误，百度了一圈终于解决了这个问题，特开一贴记录一下该问题的解决方法。

---

解决方法

Step1： 通过pip安装pydot-ng、graphviz

pip install pydot-ng
pip install graphviz

注意，这里不推荐安装pydot。因为pydot 1.2.X版本之后就废弃了find_graphviz方法，这就导致很多依靠修改pydot中find_graphviz方法的解决方法行不通了。而通过pip指定安装1.1.0版本的pydot的时候也一直报错。综上，不推荐pydot，而推荐pydot-ng（pydotplus和pydot-ng类似）。



Step2：下载并安装graphviz软件

graphviz下载地址
这一步没什么需要注意的，只要记得安装路径就好，因为我们下一步需要将这个安装路径添加到pydot-ng。虽然很多博文中提到需要添加系统路径，但是楼主实测发现这一步并不影响。也就是，选择下图中三个选项中的任意一个都不影响。


---

注释：Step 1和Step 2的顺序可以颠倒，虽然很多博文强调了步骤顺序，但是实测并没有影响

---



Step3：修改pydot-ng

1. 找到pydot-ng文件夹，打开其中的__init__.py脚本


2. 修改__init__.py脚本的指定位置

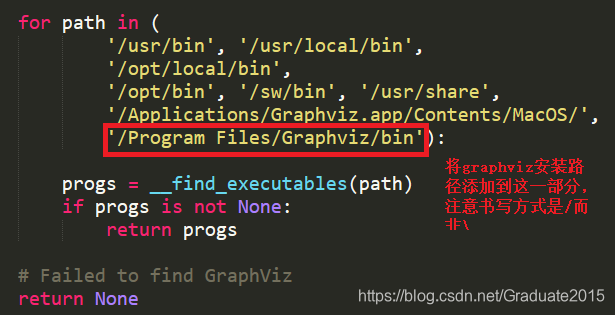

   定位到find_graphviz中的Method 3部分，将Step 2中graphviz软件的安装路径添加到如下部分：



大功告成！！
