上下拉电阻理解

上拉电阻 和 下拉电阻 是外部电阻，它们的作用是确保输入引脚在没有外部信号时的电平是已知的，避免引脚浮空，导致不稳定的电平状态。

• 上拉电阻：当输入引脚没有外部信号时，确保引脚处于高电平状态。常用于按钮输入，当按钮未按下时引脚处于高电平，按下时引脚连接到地。

• 下拉电阻：当输入引脚没有外部信号时，确保引脚处于低电平状态。常用于按钮输入，当按钮未按下时引脚处于低电平，按下时引脚连接到电源。

这两种电阻确保引脚在没有外部输入信号时有明确的电平状态，防止引脚处于不确定状态。

上拉电阻和下拉电阻的实际应用

按钮输入：

按钮通常会连接到 GPIO 引脚。当按钮按下时，GPIO 引脚会被拉到电源（高电平或低电平），但当按钮松开时，如果没有上拉或下拉电阻，GPIO 引脚将浮空，这就会导致不稳定的输入信号。为了稳定状态，我们使用 上拉电阻 或 下拉电阻 来确保引脚在按钮松开时有一个明确的电平。

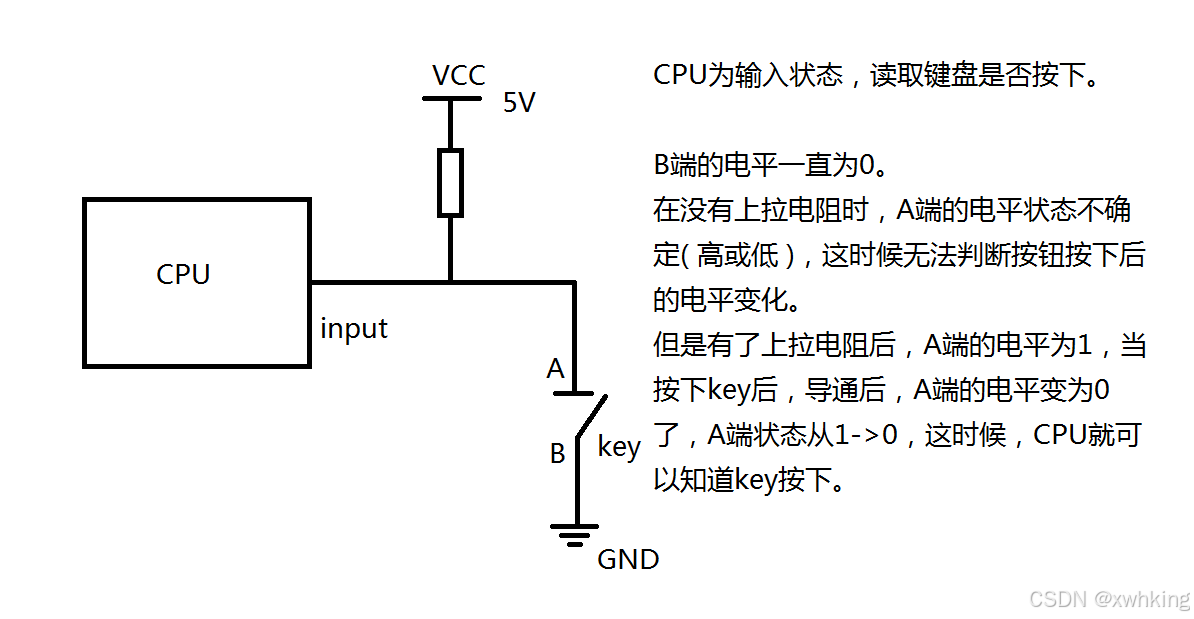

• 上拉电阻：如果你配置为 上拉输入，按钮按下时引脚会被拉低，松开时引脚会通过电阻拉高。

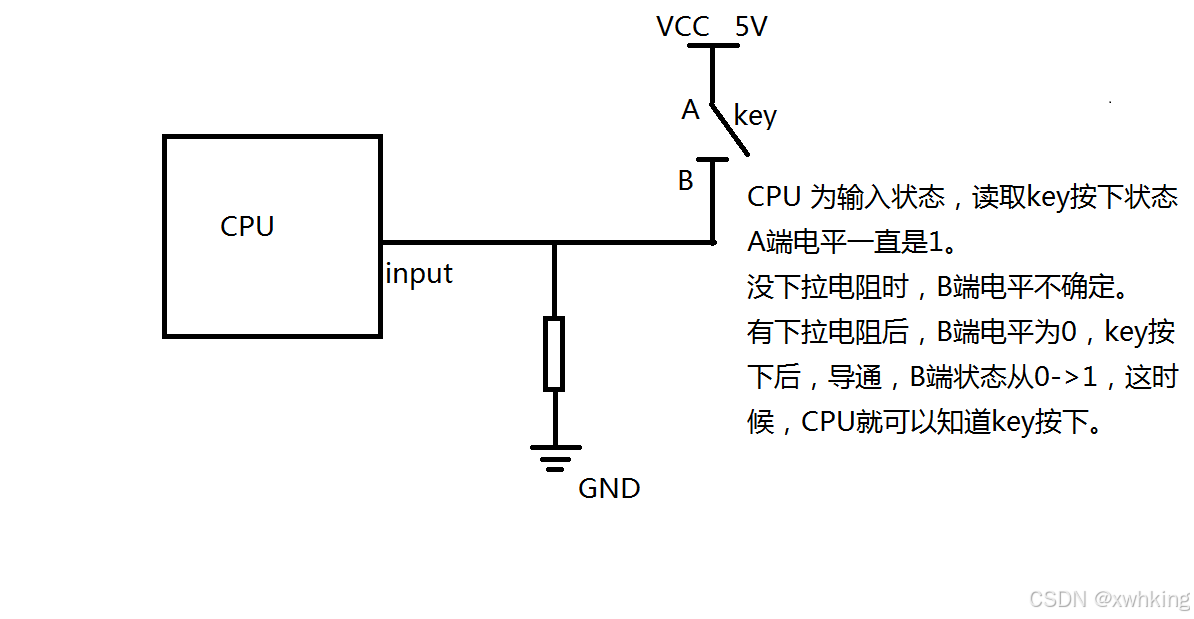

• 下拉电阻：如果你配置为 下拉输入，按钮按下时引脚会被拉高，松开时引脚会通过电阻拉低。

外部传感器输入：

有时外部传感器的输出需要接入 GPIO 引脚。为了确保传感器的输出信号在没有信号时不会处于浮空状态，你可以使用上拉或下拉电阻来确保输入稳定。

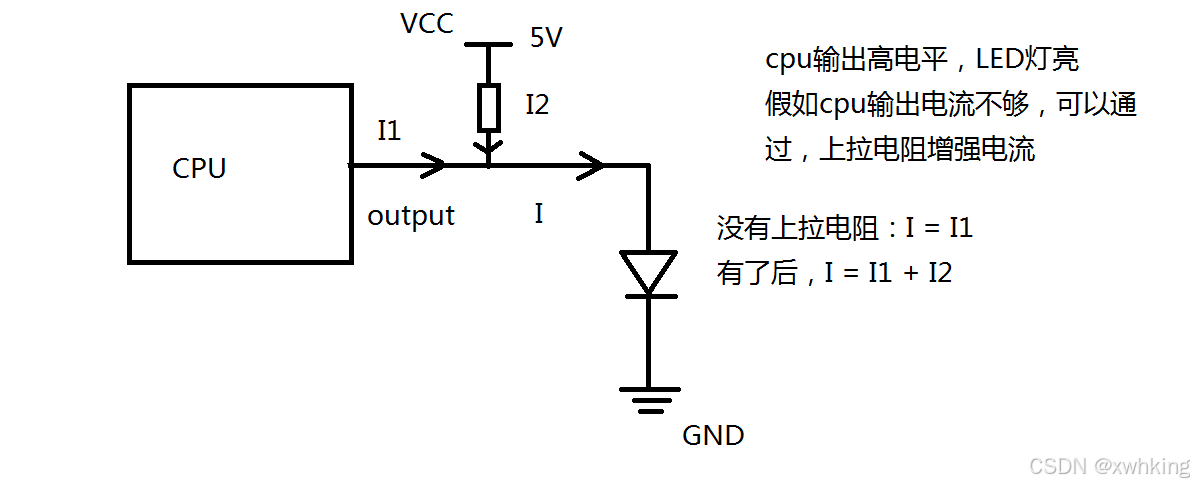

上拉电阻

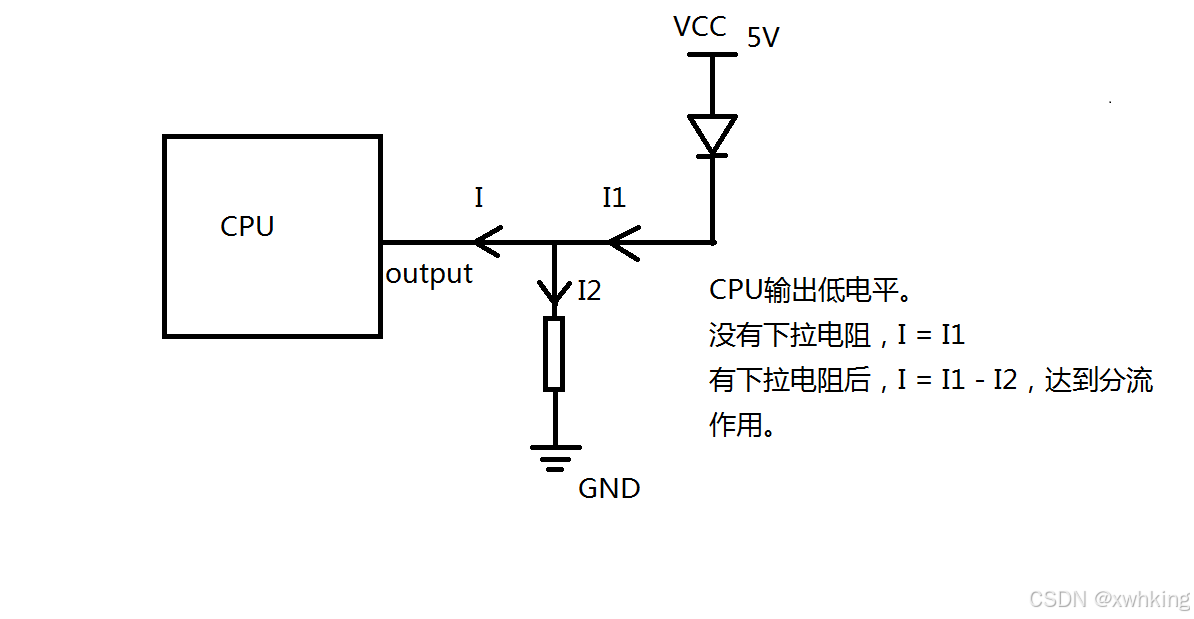

下拉电阻
