关于如何在 Cadence 上面绑定Access数据库进行元器件原理图以及封装的映射

关于如何在 Cadence 上面绑定Access数据库进行元器件原理图以及封装的映射

一、设置好路径

找到自己库的封装、焊盘（如果有 3D 库的话也可以选择）路径位置（这里每个人都不一样，团队一致的话就用团队的），然后在 PCB Editor 中进行设置。

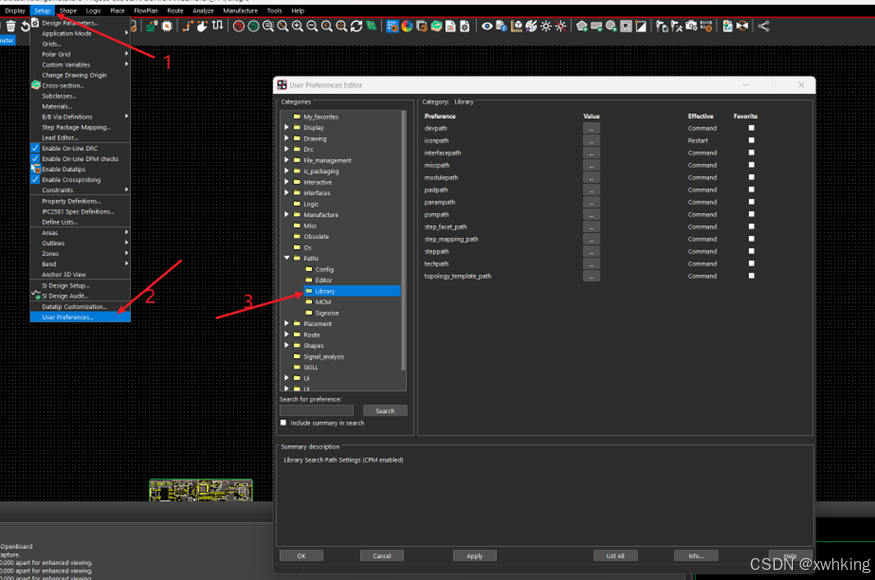

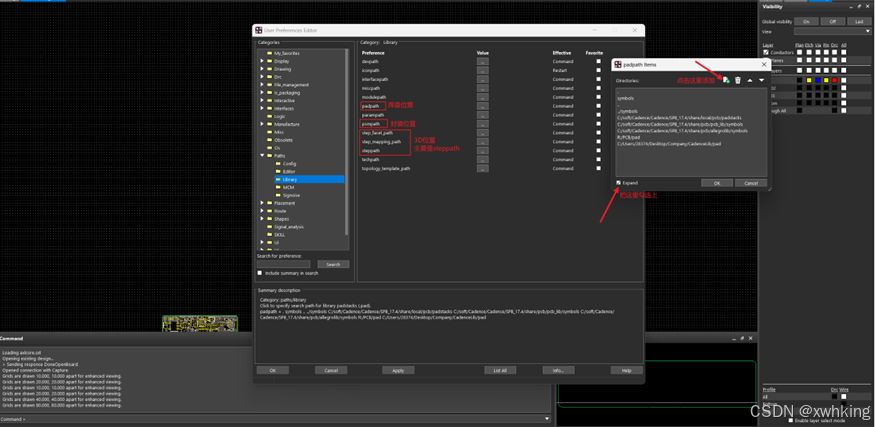

• 找到 PCB Editor 中设置库路径的地方

• 设置路径

二、下载好数据库以及数据库管理器

Access 下载

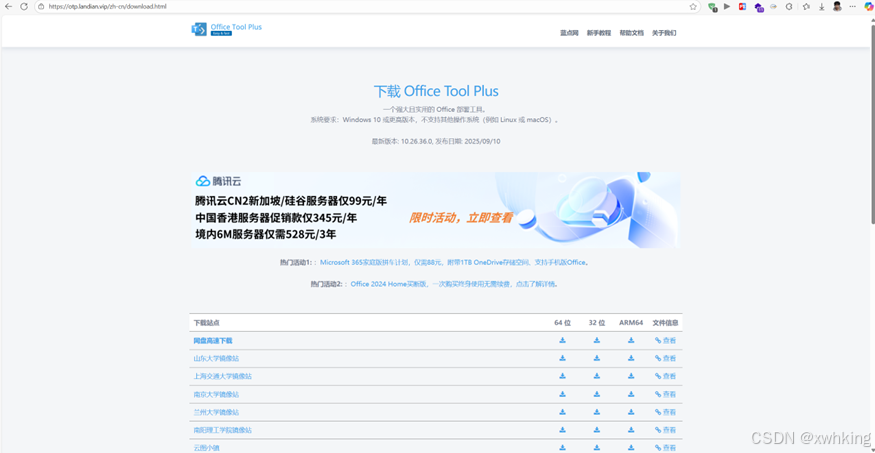

下载 | Office Tool Plus

关于 pojie 的话就找：

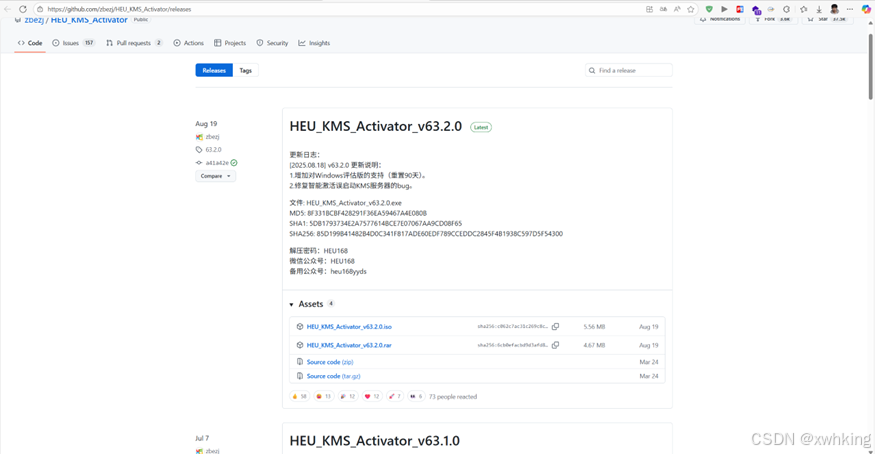

Releases · zbezj/HEU_KMS_Activator

ODBC 数据源管理器下载

这个如果没有才下载吧，有的还就不用下载了，这个直接网上搜索下载就好了。

添加用户数据源

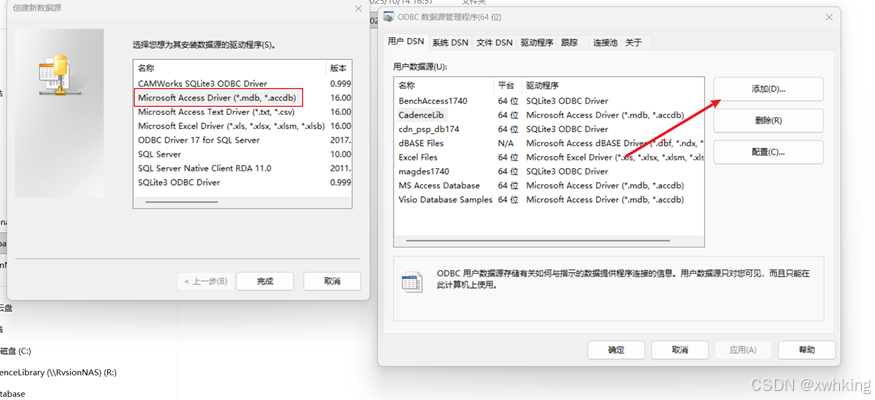

1. 首先添加一个数据源

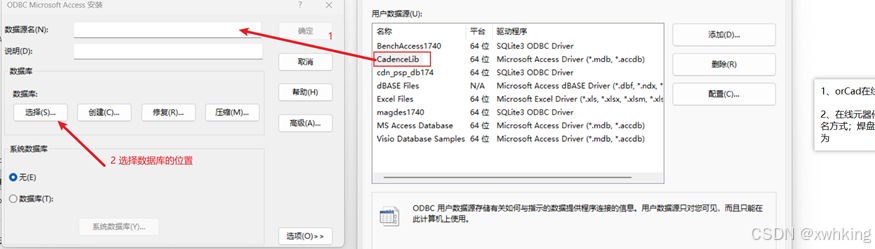

2. 添加数据源，把数据源的名称写为 CandenceLib ，这样写吧，虽然本身并没有固定的要求。然后再选择数据库

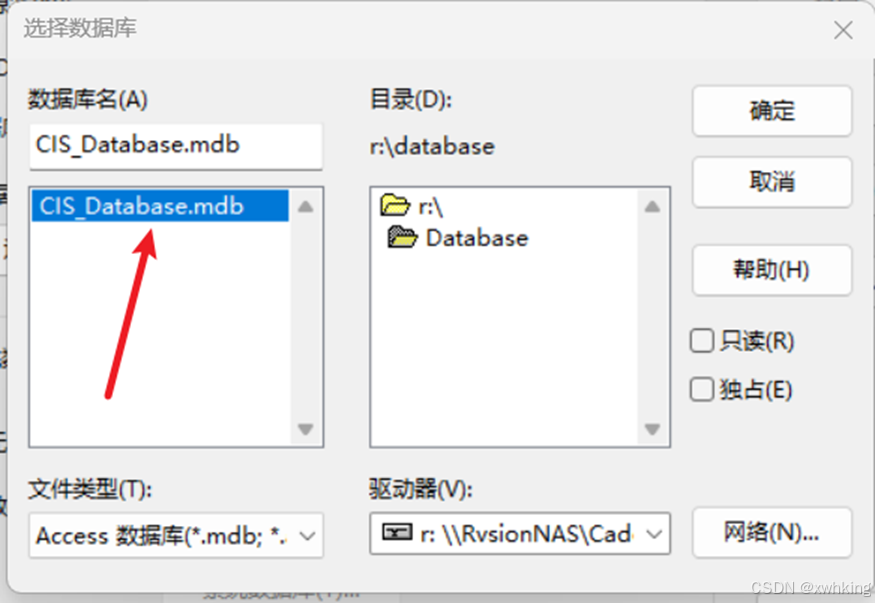

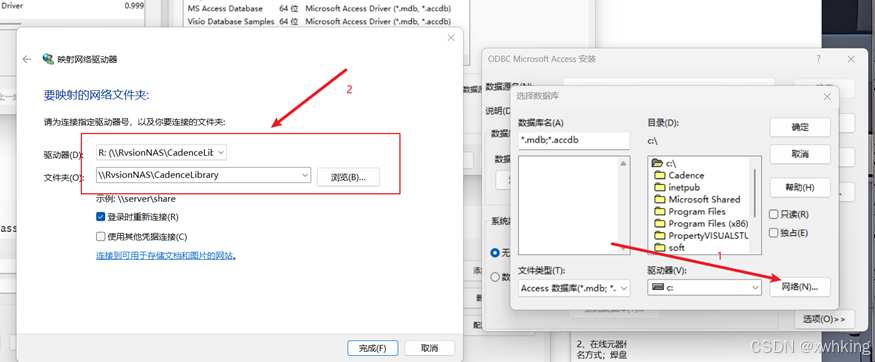

3. 数据库的选择，这里首先需要先把网络选择好，如图就好，网络选择好之后，就可以在网络位置中找到相应数据库的位置，点击即可。如果不是网络，那么直接找到 mdb 文件位置所在即可。

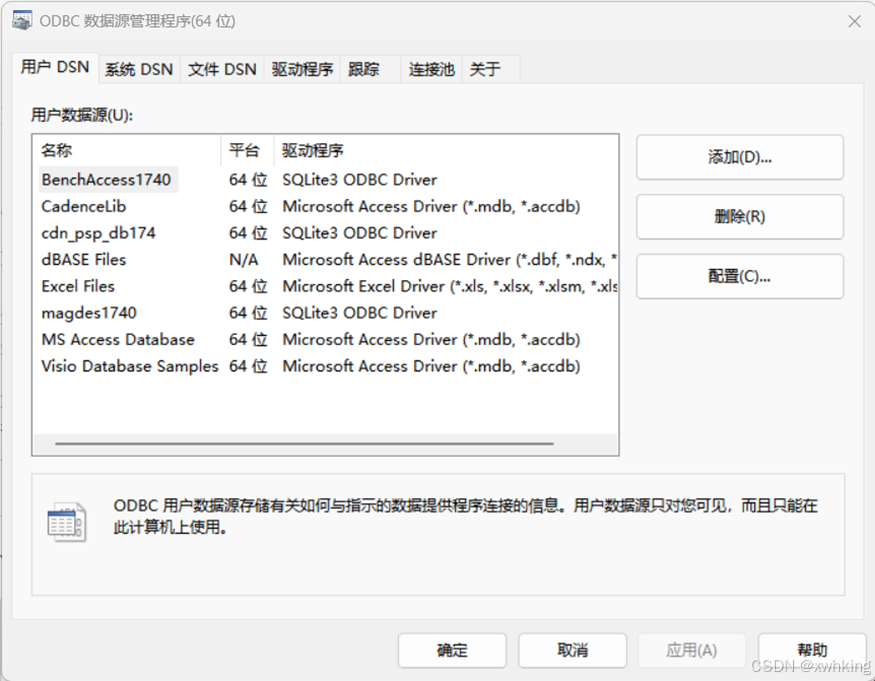

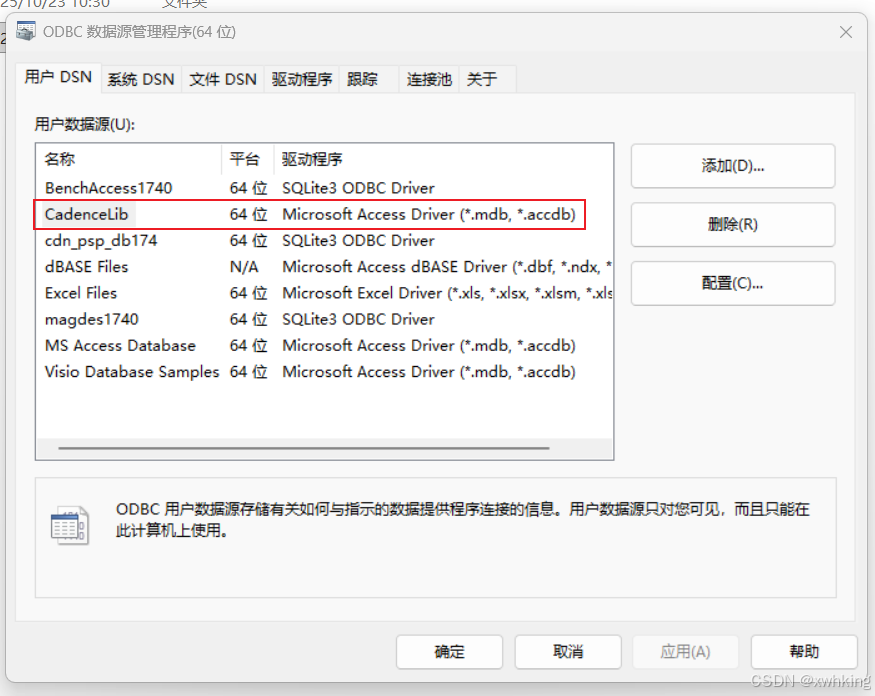

4. 确定就好，设置好之后打开数据库管理器应该就有如图所示的样式

三、配置 Cadence 从数据库寻找元器件

如何从0到1配置

1. 打开 OrCAD Capture CIS

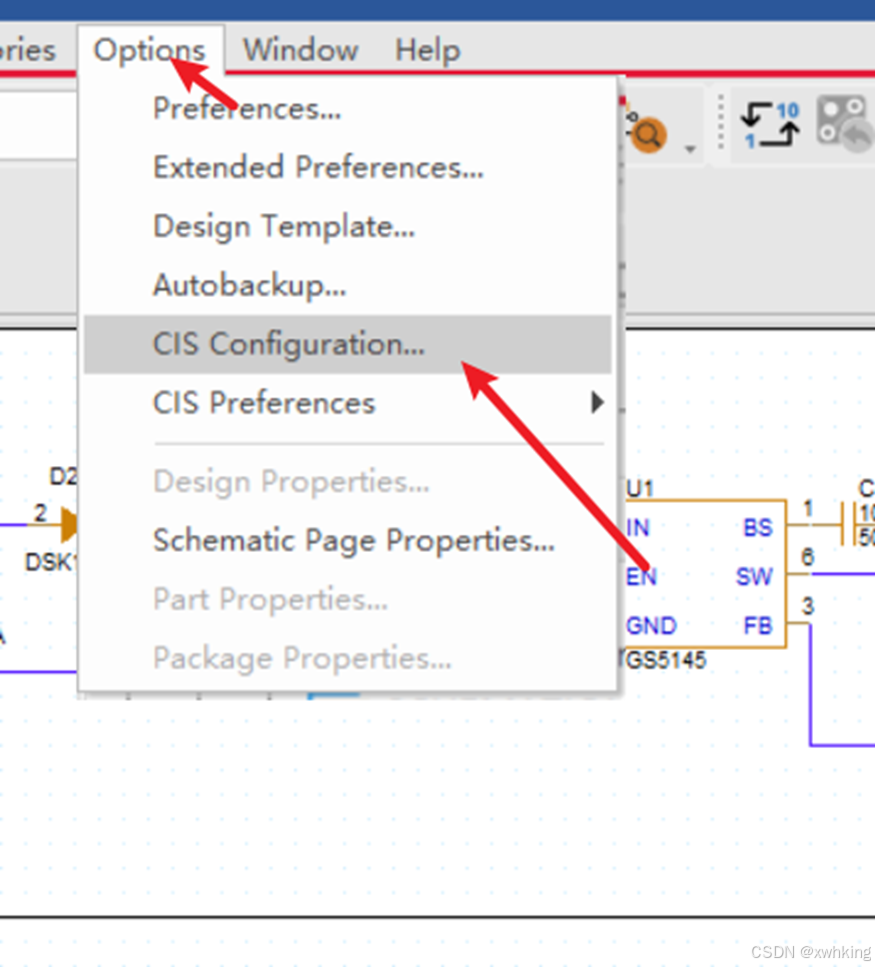

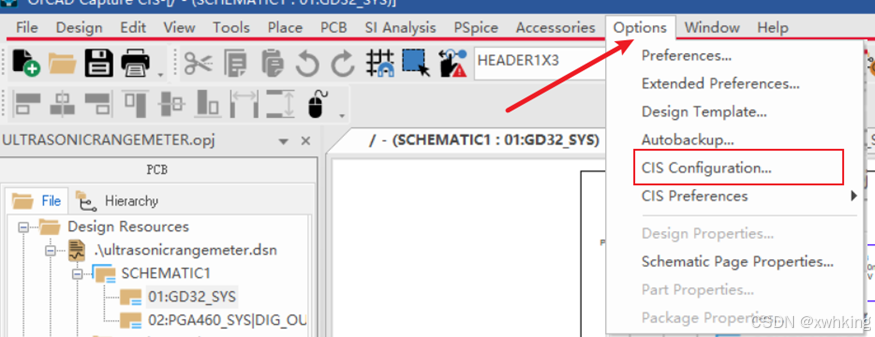

2. 点击 Options 选择 CIS configuration

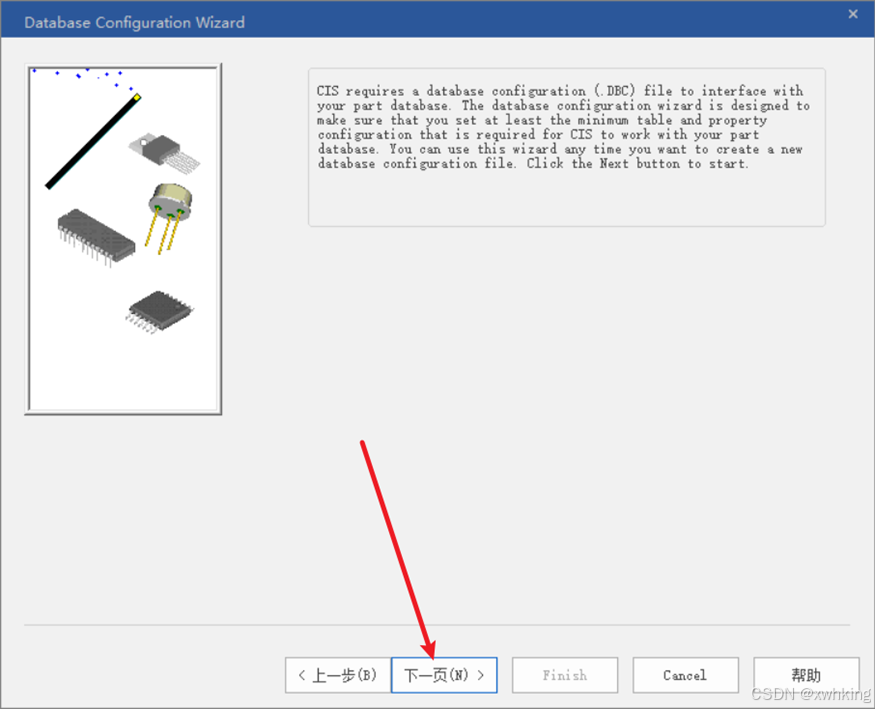

3. 首先看到的画面如下，直接点击下一页即可

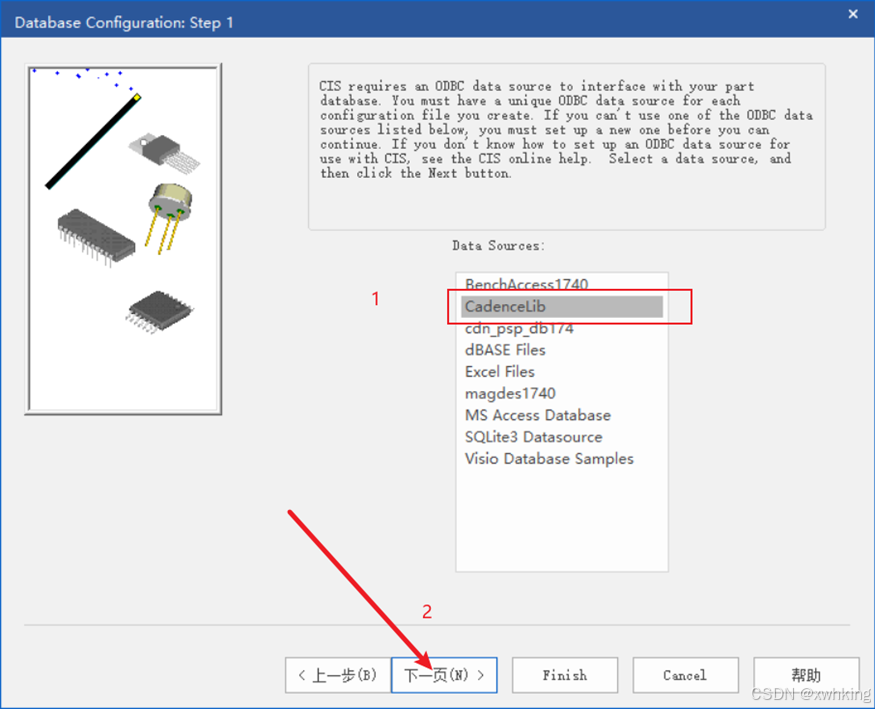

4. 选择我们设置好的数据库，然后点击下一页

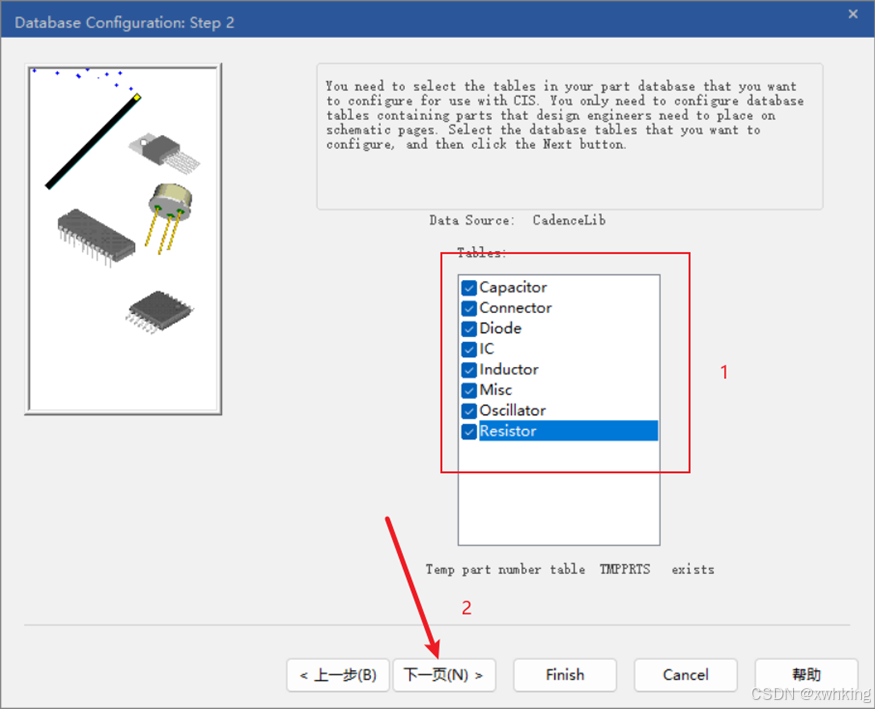

5. 全部选择，然后下一步

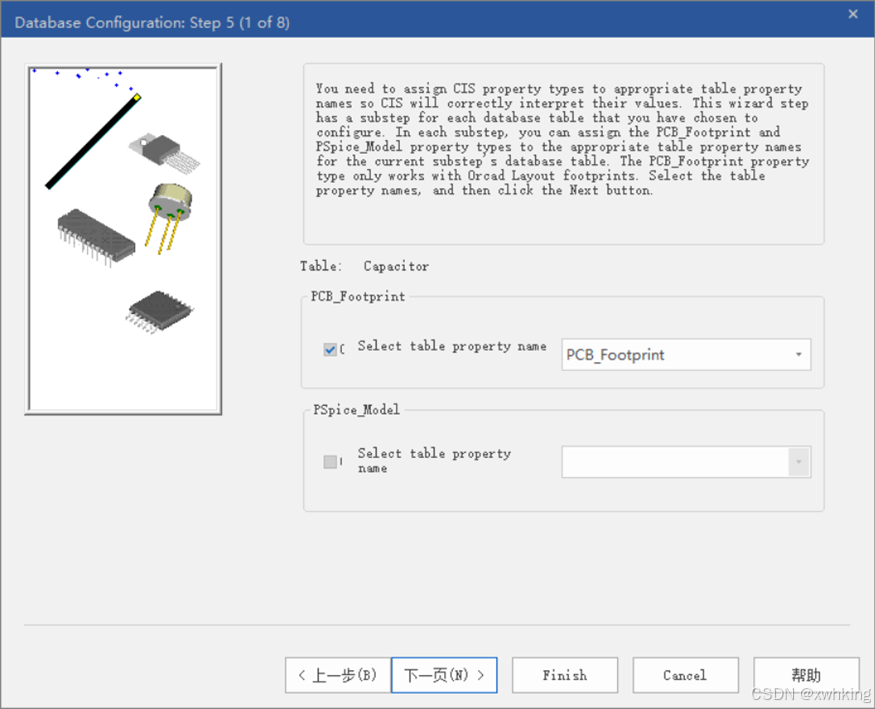

6. 都选择下一步，除了，PCB_Footprint这里要勾选一下

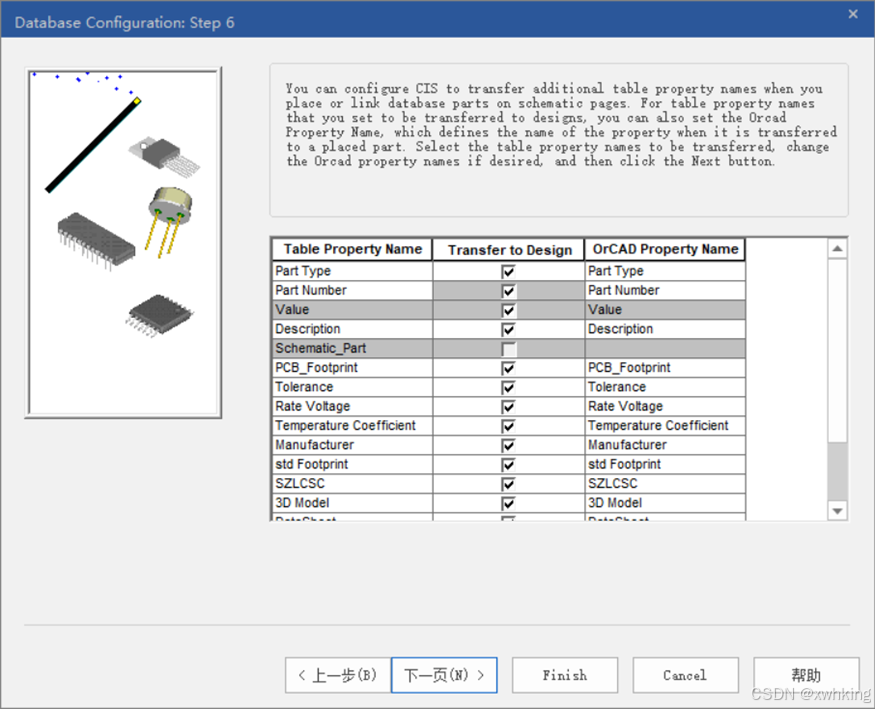

7. 直到这里，选择导出 BOM 时出现的内容，这里我直接把能选的都选了，多多益善😜，然后点击下一页

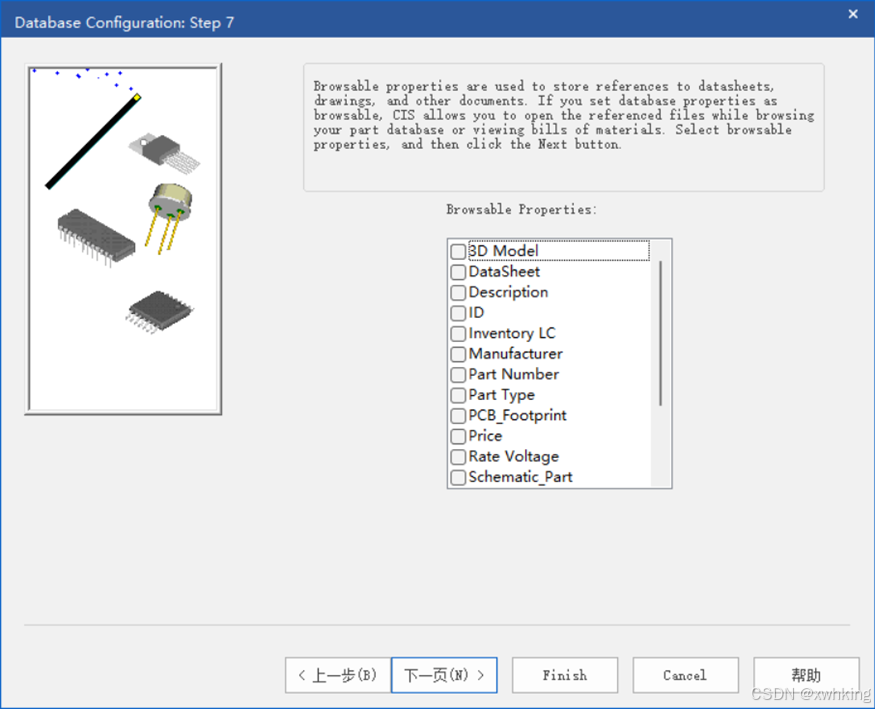

8. 然后这里都不要勾选，然后下一步。

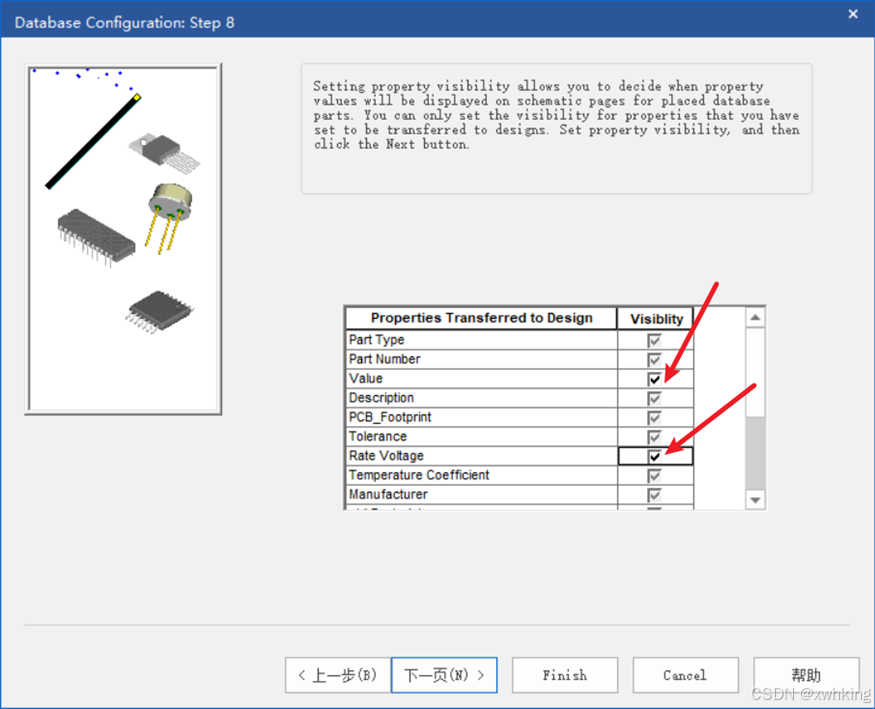

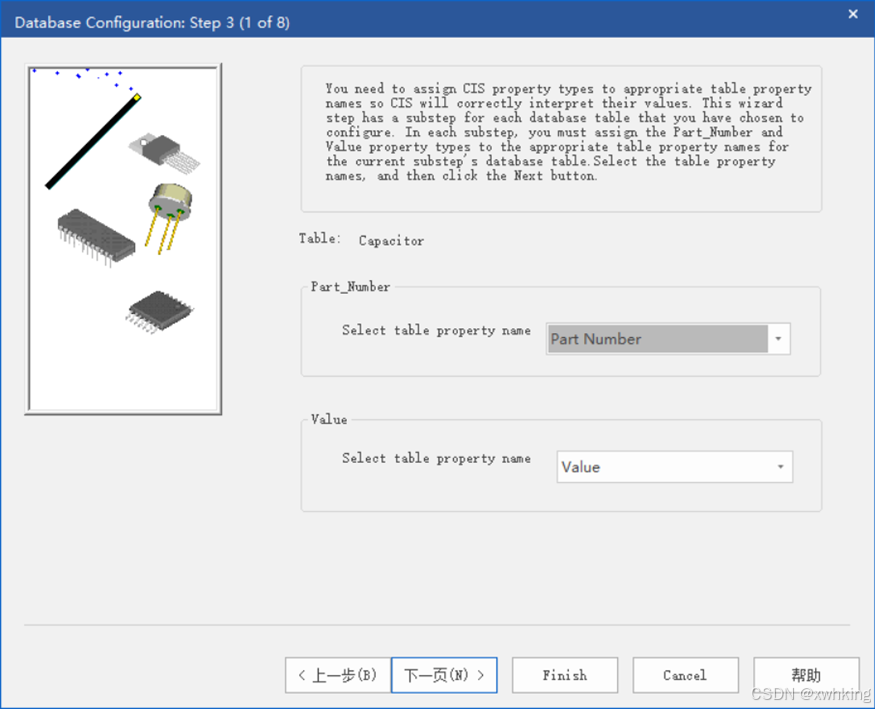

9. 然后选择放置元器件显示的属性

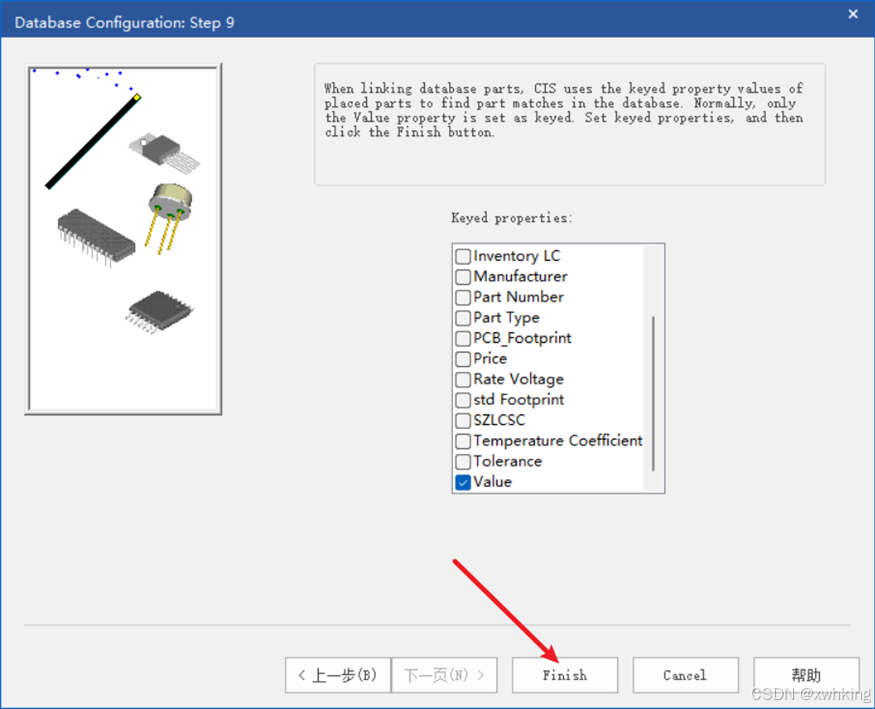

10. 默认就行，最后完成

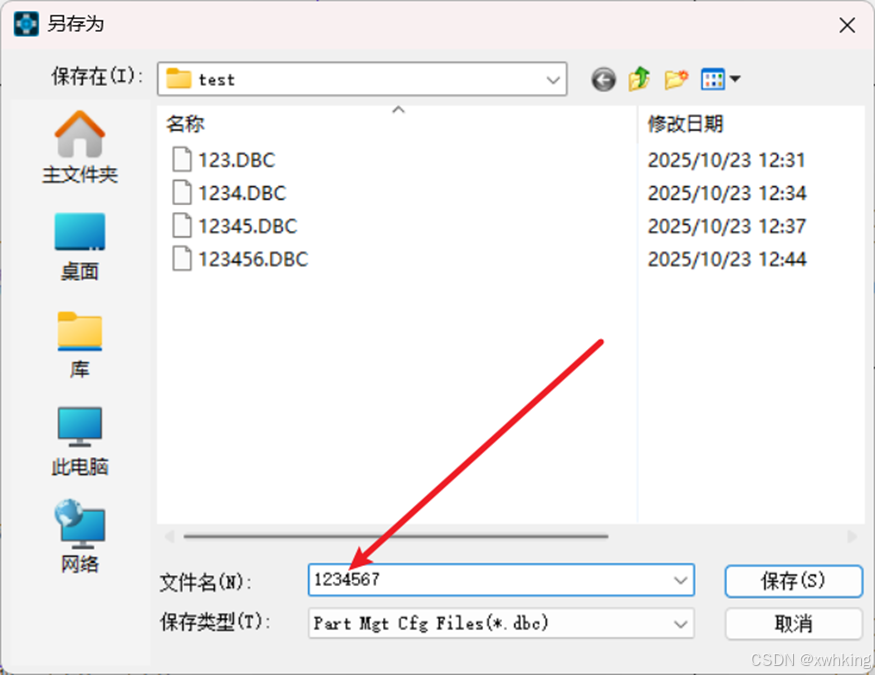

11. 另存为的时候记得取好名字，不要覆盖了。要是原来的没有备份，那就很难受了。

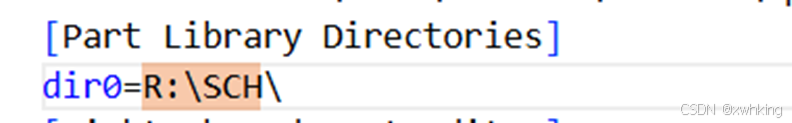

注：如果没有设置好原理图位置，需要在你的Cadence.ini 文件中去设置一下 Part Library Dir位置，即原理图位置

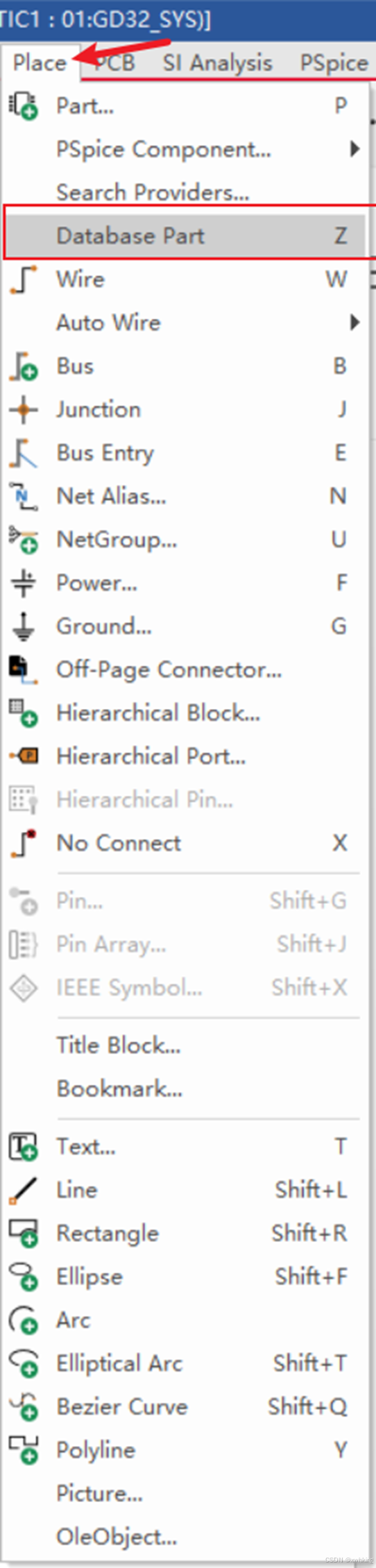

此时你通过按快捷键z，或者在place中选择database part

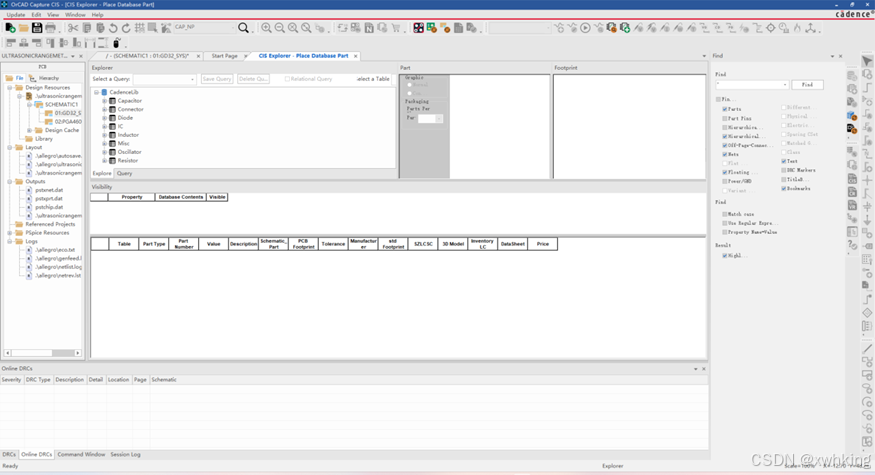

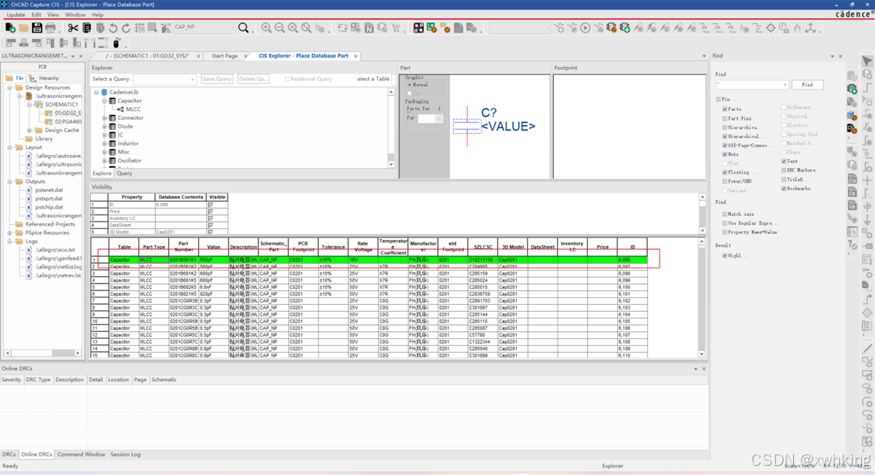

然后就出现这样的界面：

点击电容，然后去选择的时候出现绿色，那么就是成功了

如何直接导入

由于前人种树，后人乘凉，我们这个时候只需要导入一个 ODB 文件就可以达到效果了。

1. 点击 CIS configuration

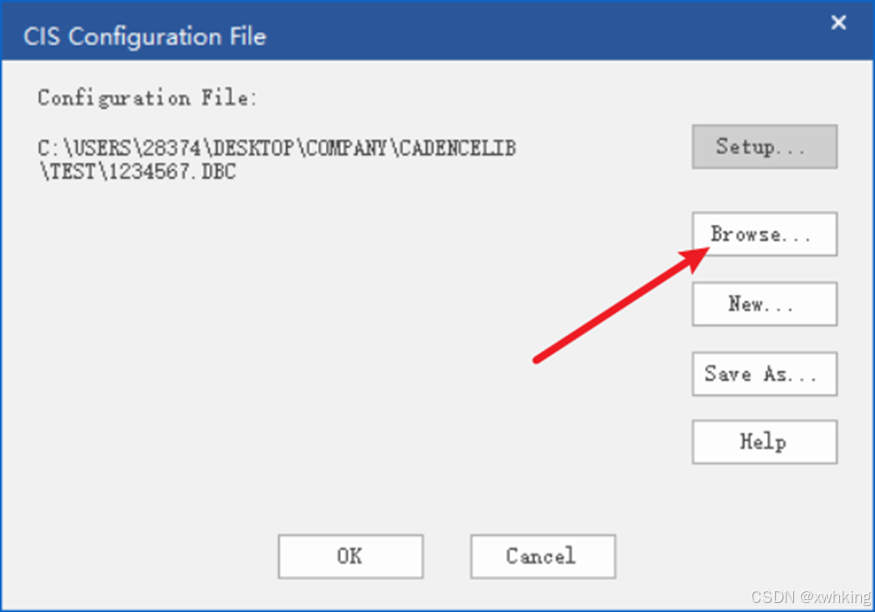

2. 点击 Browse

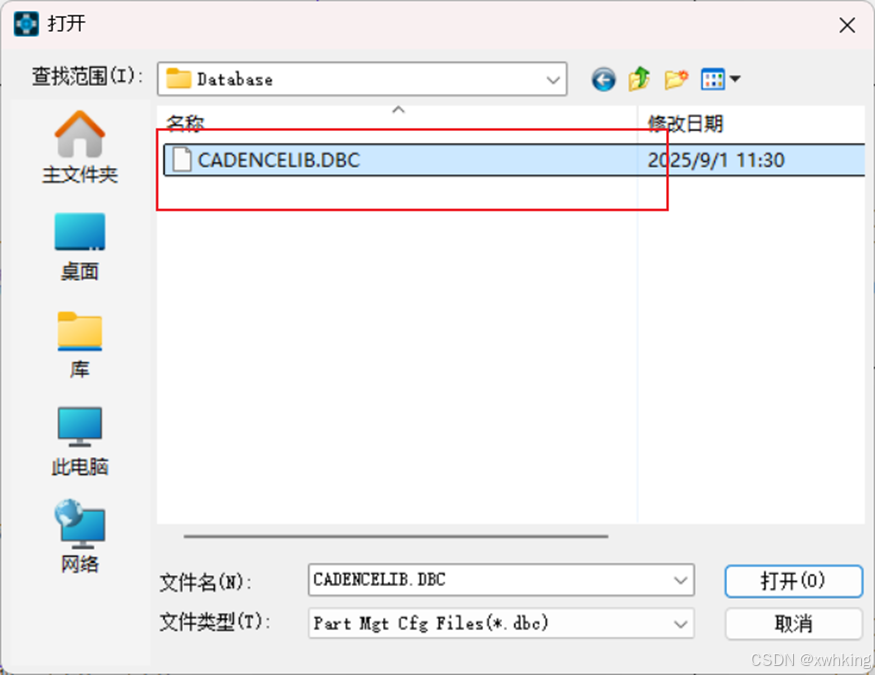

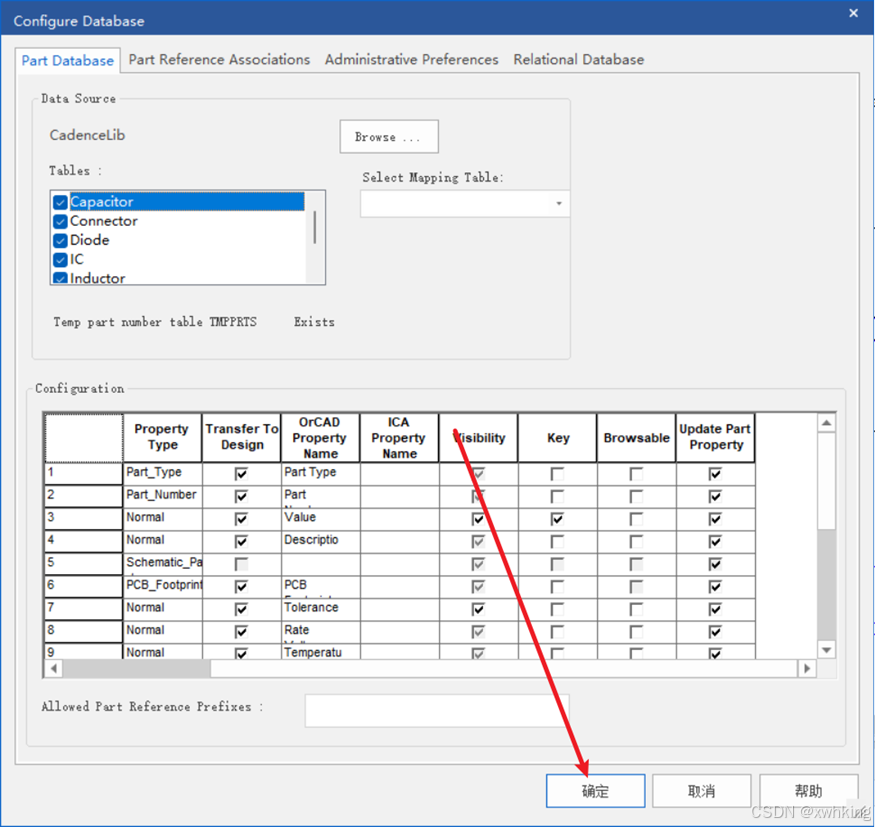

3. 选择目标 ODB 文件，然后一路ok就行

4. 能够达到同样的效果。
