【Rhapsody学习笔记】2：Count Down

Exercise 2 : Count Down

1 复制项目

打开第一个实例Hello.rpy，选择“文件”–“另存为”，新建一个文件夹重命名，将项目保存为“CountDown.rpy”。

2 添加属性

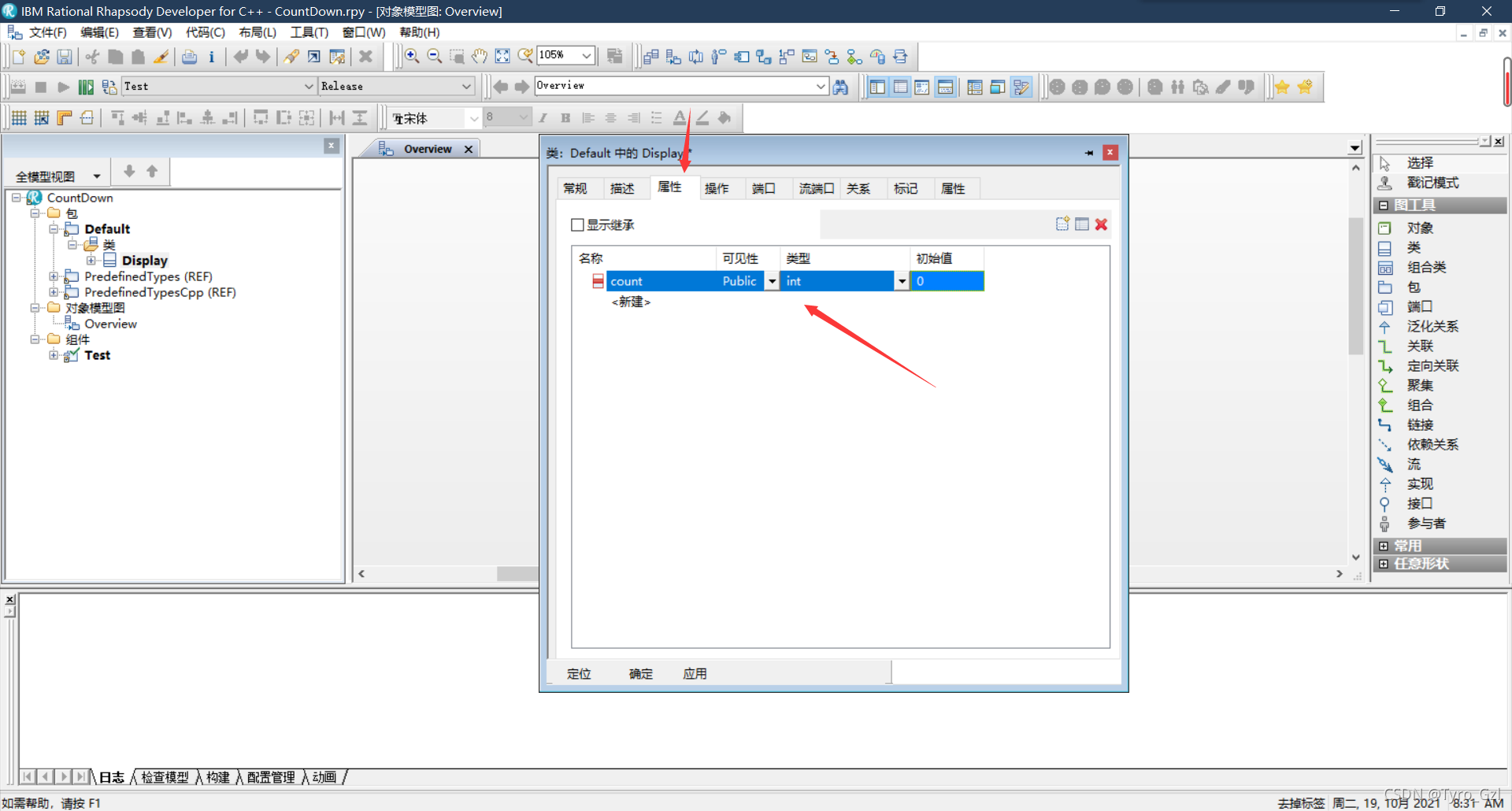

双击“Display”类，选择“属性（Attributes）”标签。
点击“新建”，添加int类型属性Count
设置初始值为0

3 生成代码

保存，然后编辑代码（详细操作见【Rhapsody学习笔记】1：Hello World）

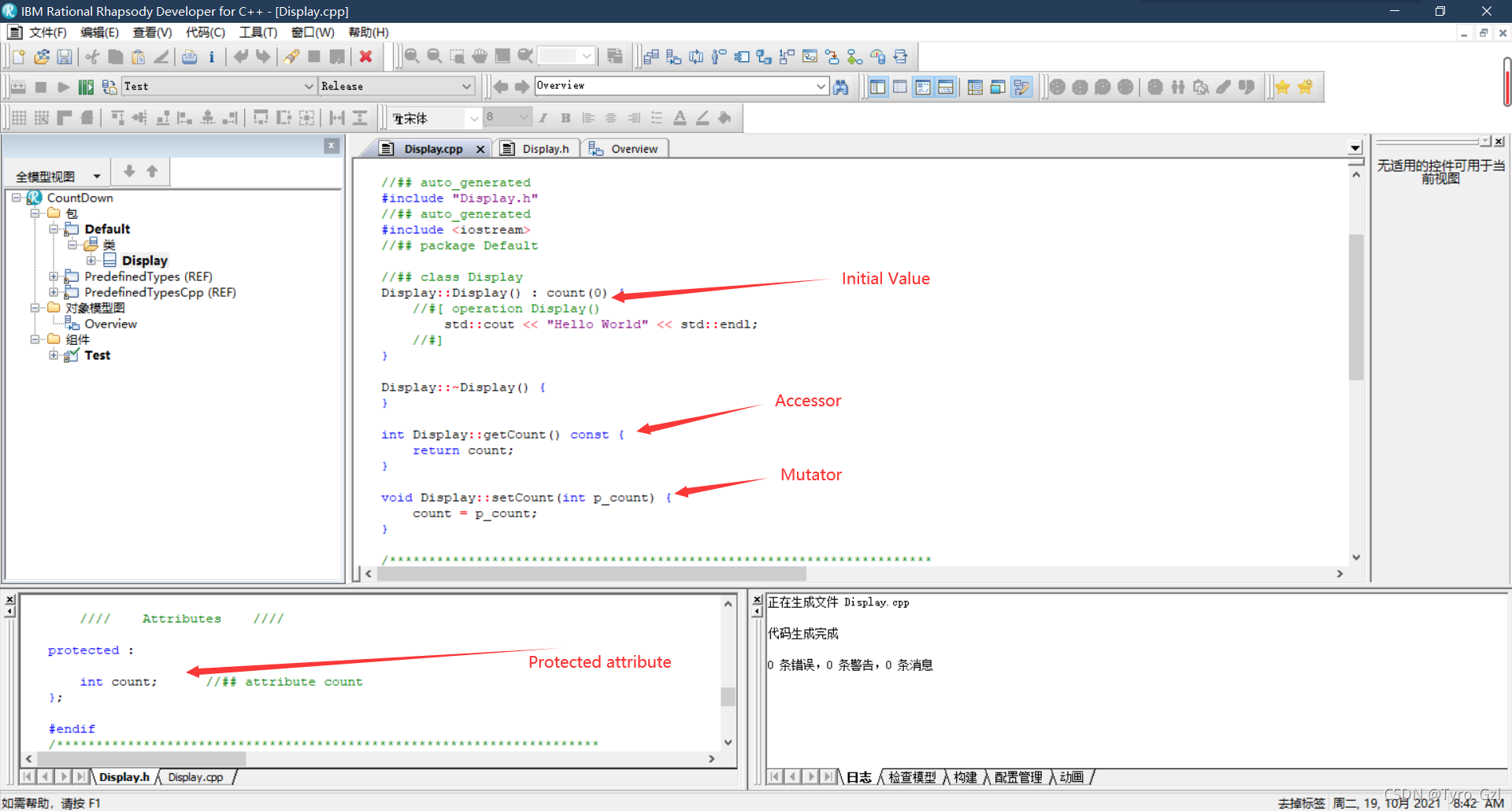

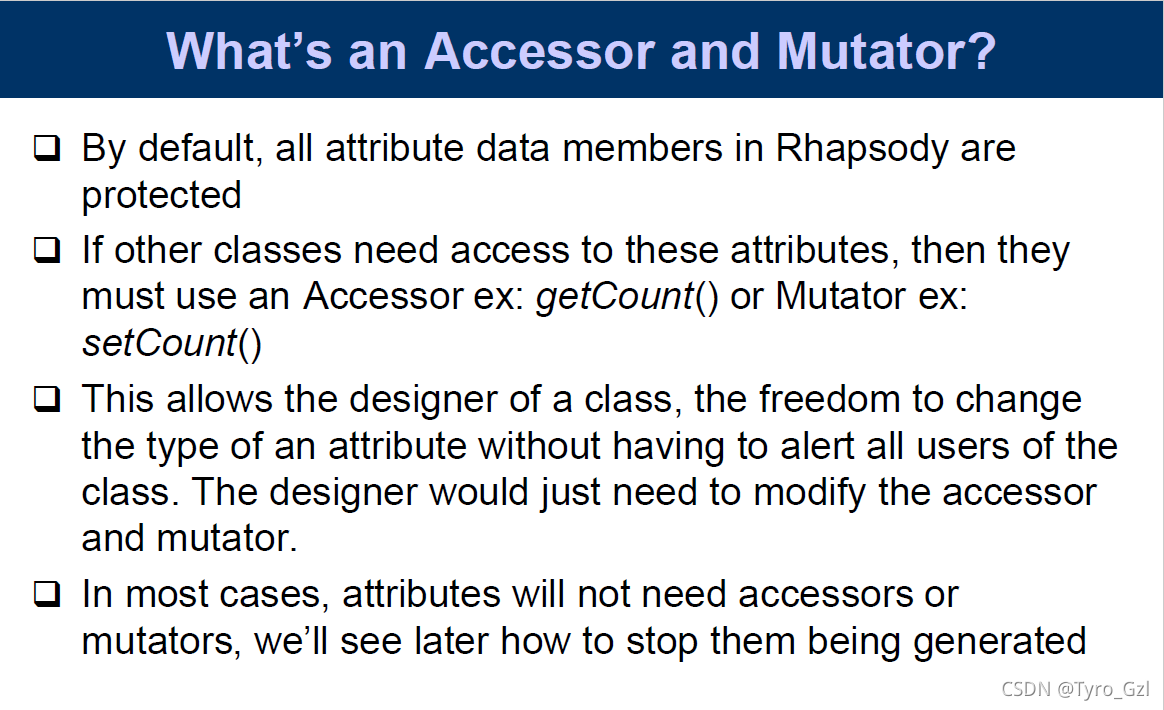

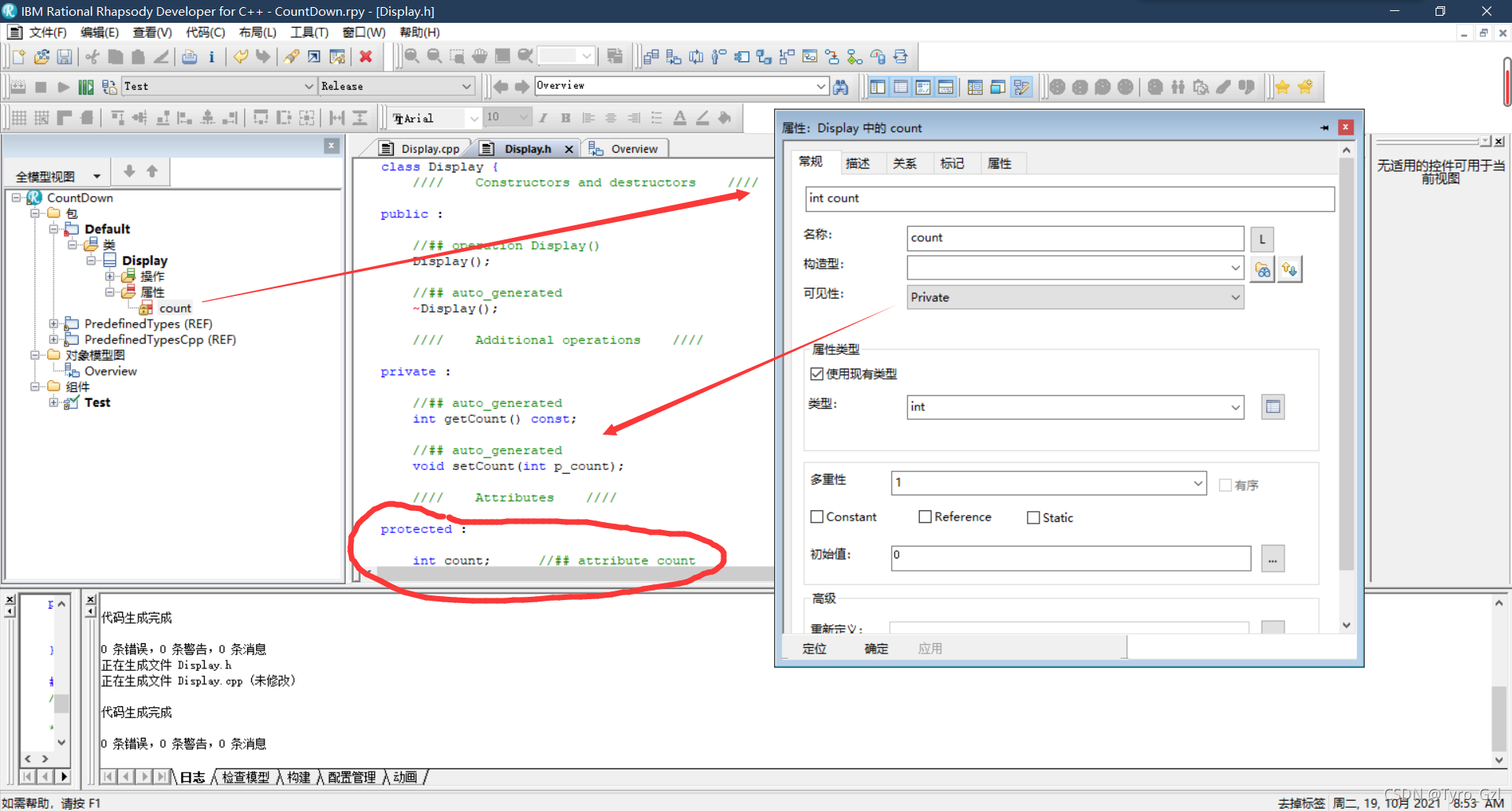

• 设置accessor和mutator的可见性（Visibility），可以在浏览器–“Display”类–“属性”–“count”，双击打开或右键“特征”，可见性下拉菜单选择，但是只能改变accessor和mutator的可见性，无法改变数据的可见性。如下图所示：


4 添加操作

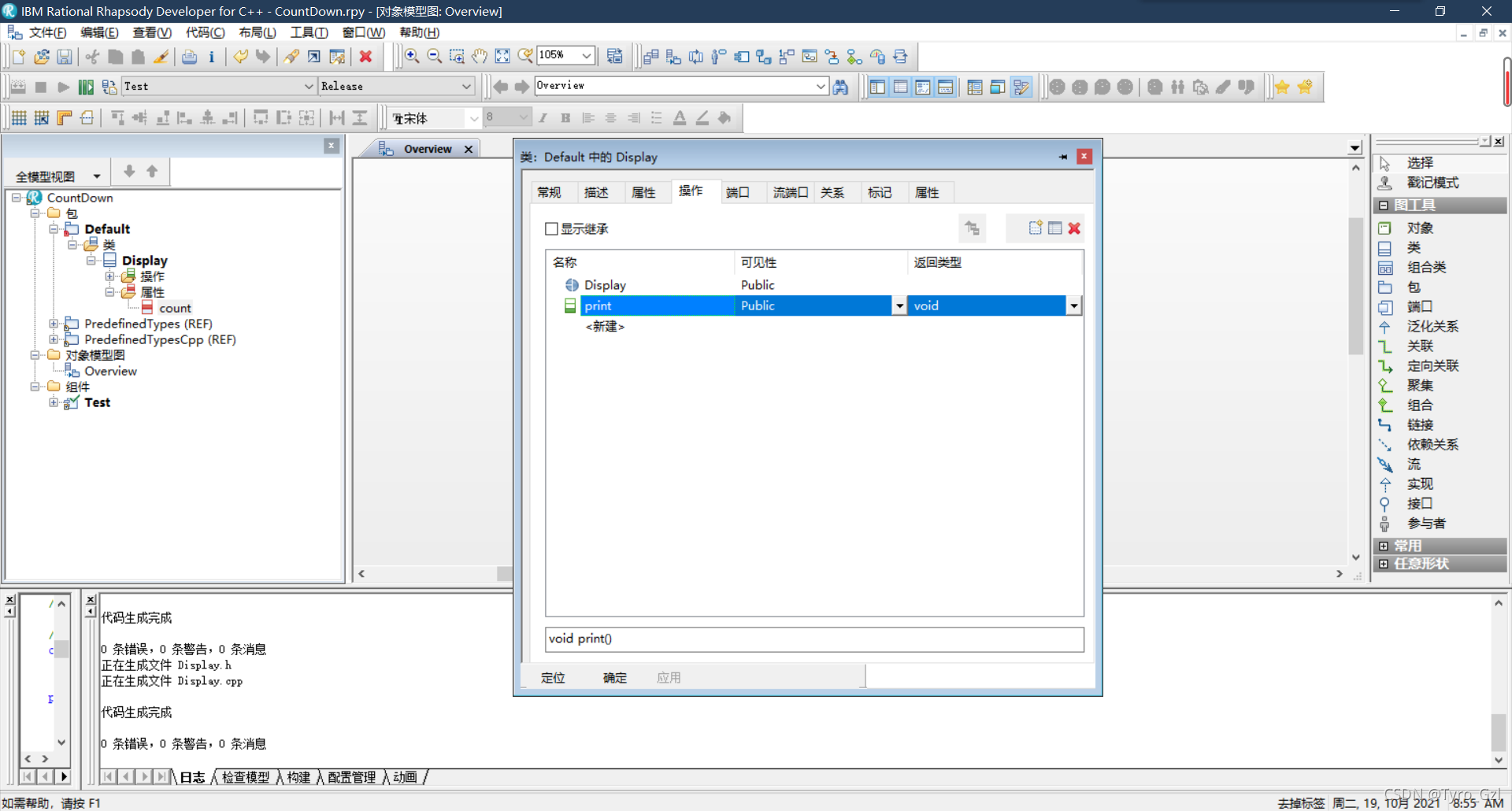

右键“Display”类选择“特征”，点击“操作”标签，点击“新建”–“Operation”，修改名称为print。

5 添加参数

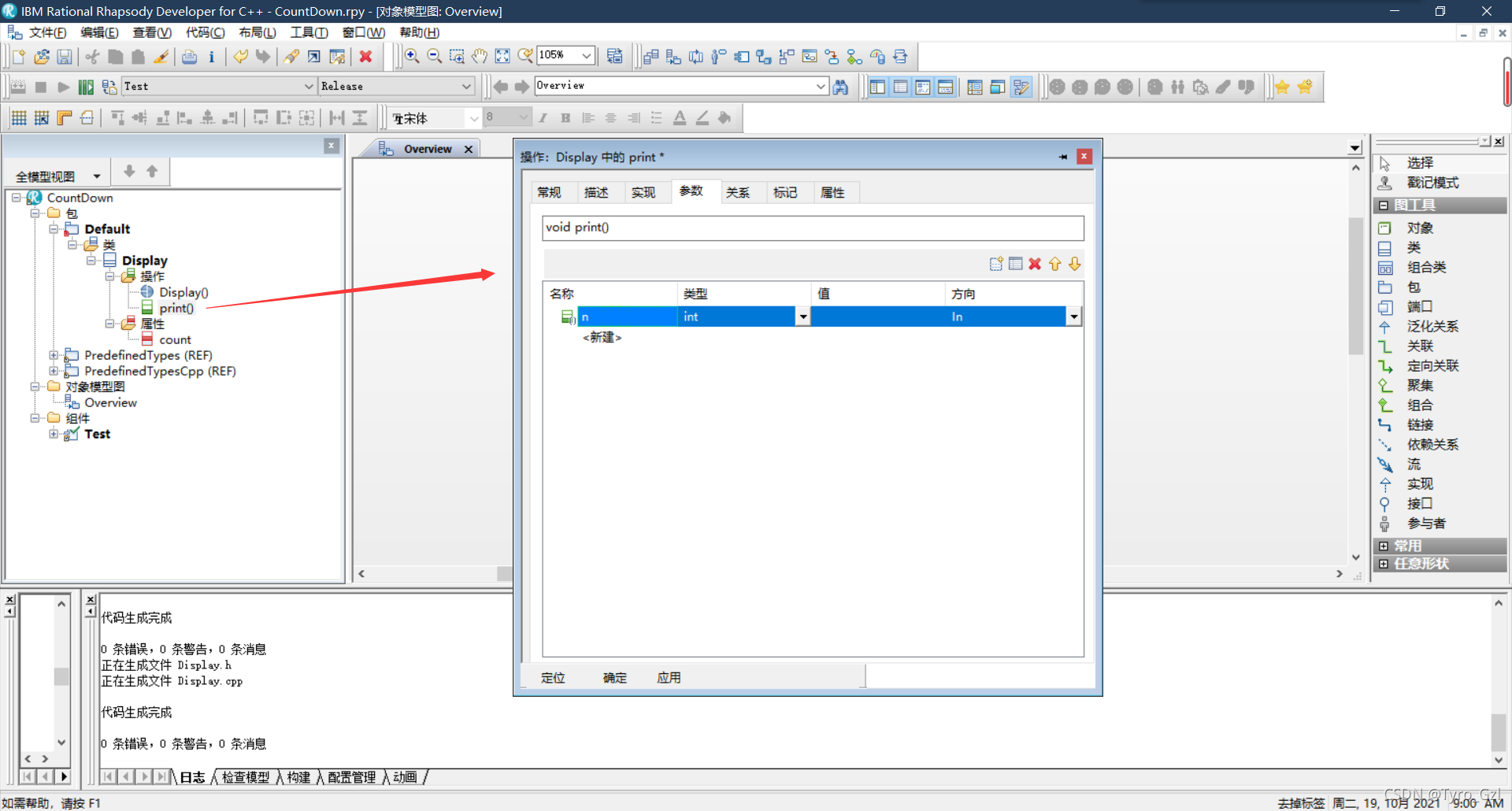

双击“print”操作打开特征窗口，选择“参数”标签，添加int类型参数n。

6 添加实现

选择“实现”标签（“print”操作特征），添加代码cout << "Count = " << n << endl;。

7 再次添加操作

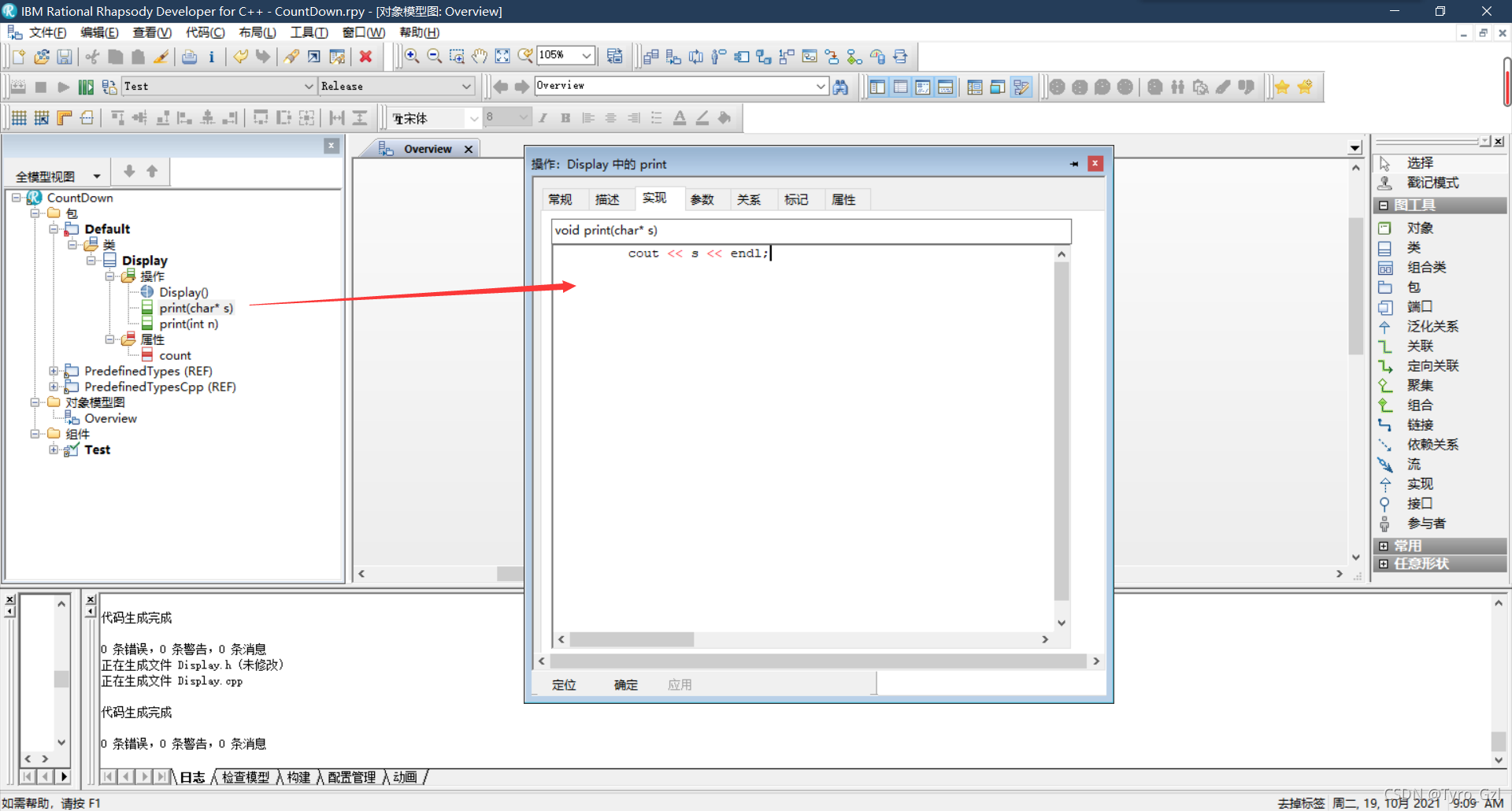

按照第4~6步再次添加print操作，有char*类型参数"s"以及实现：cout << s << endl;

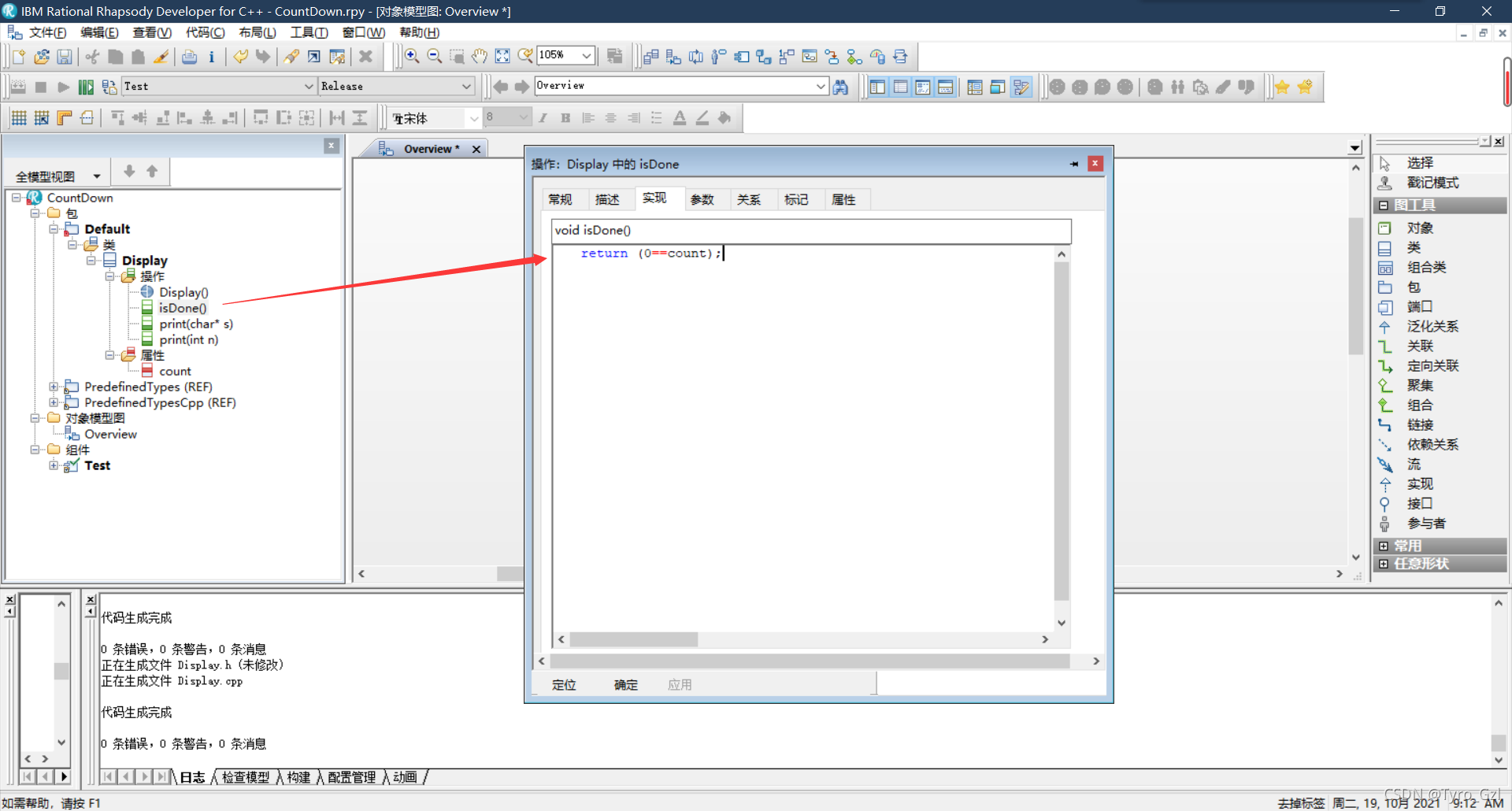

8 添加操作isDone()

添加操作isDone()，返回“bool”型参数，有实现：return (0==count);。

• 活动代码视图——可以打开活动代码视图显示，活动代码视图会根据模型的改变而自动更新，并且会自动跳转到所选模块对应的代码处。但是会降低模型操作的速度。
• 带吗双向传递——这次终于找到如何设置了，“文件”–“项目属性”–“属性”–“查看全部”–“CPP_Roundtrip”–“General”–“RoundtripScheme”，设置为Basic。

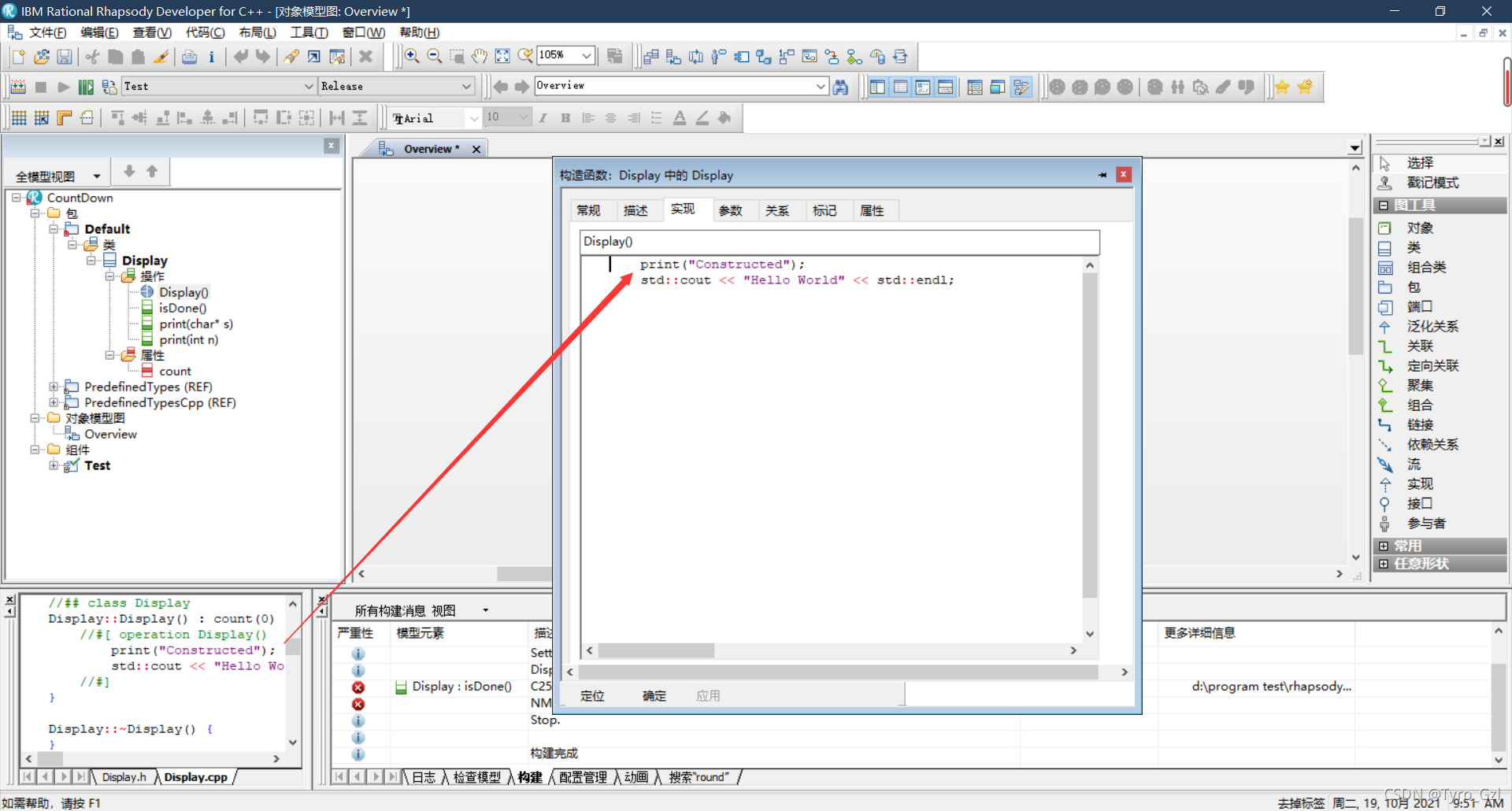

  我们在活动代码视图中修改display函数，模型中相应地改变。

9 添加状态图

我们准备让Display类以200ms为间隔从10倒数至0。为此我们需要给类添加一些行为，可以通过添加状态图来实现。

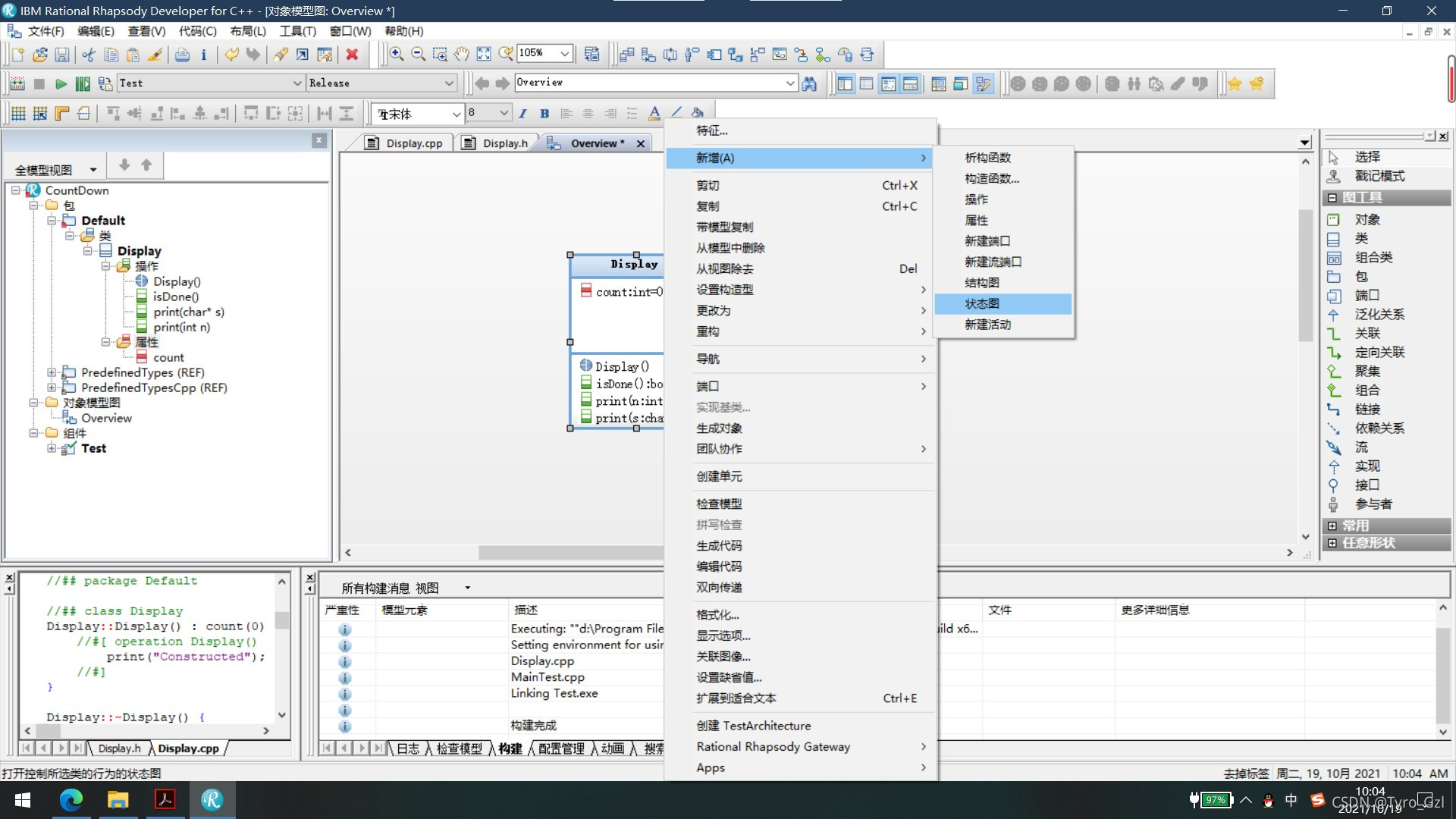

右键“Display”类，选择“新增”–“状态图”。

10 绘制状态图

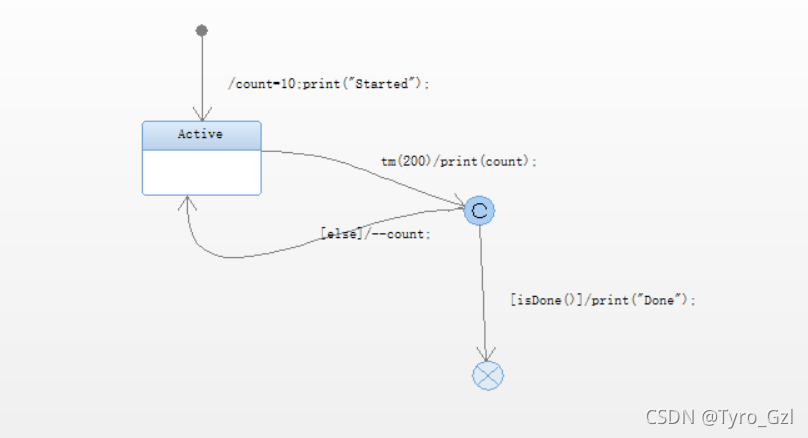

绘制如下状态图

11 编译执行

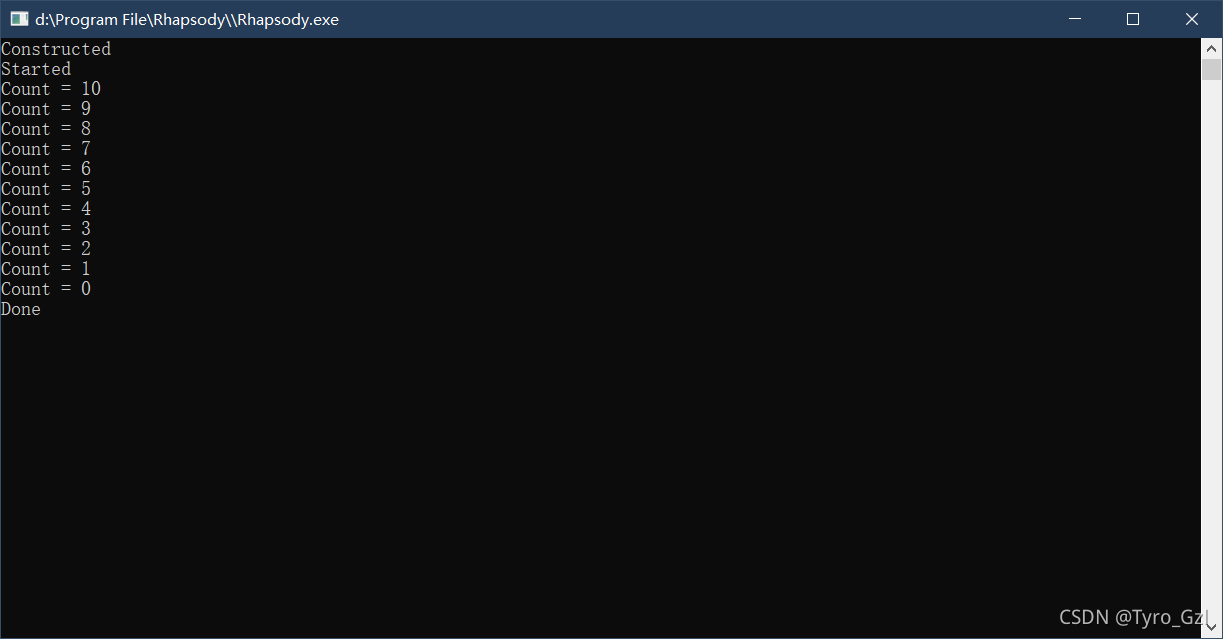

结果如下图所示：

到现在为止，我们已经实现了目标。但是当我们面对更加复杂的模型时，我们需要验证模型，下面将介绍设计级调试（level debugging）来验证模型，这被称为“动画（Animation）”。

附1 新建配置

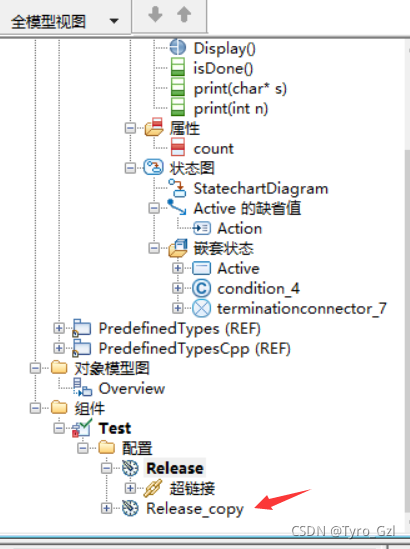

打开浏览器，选择“组件”–“Test”–“配置”，展开，按住“Ctrl”键，用鼠标拖动“Release”到配置下，得到一个新配置。

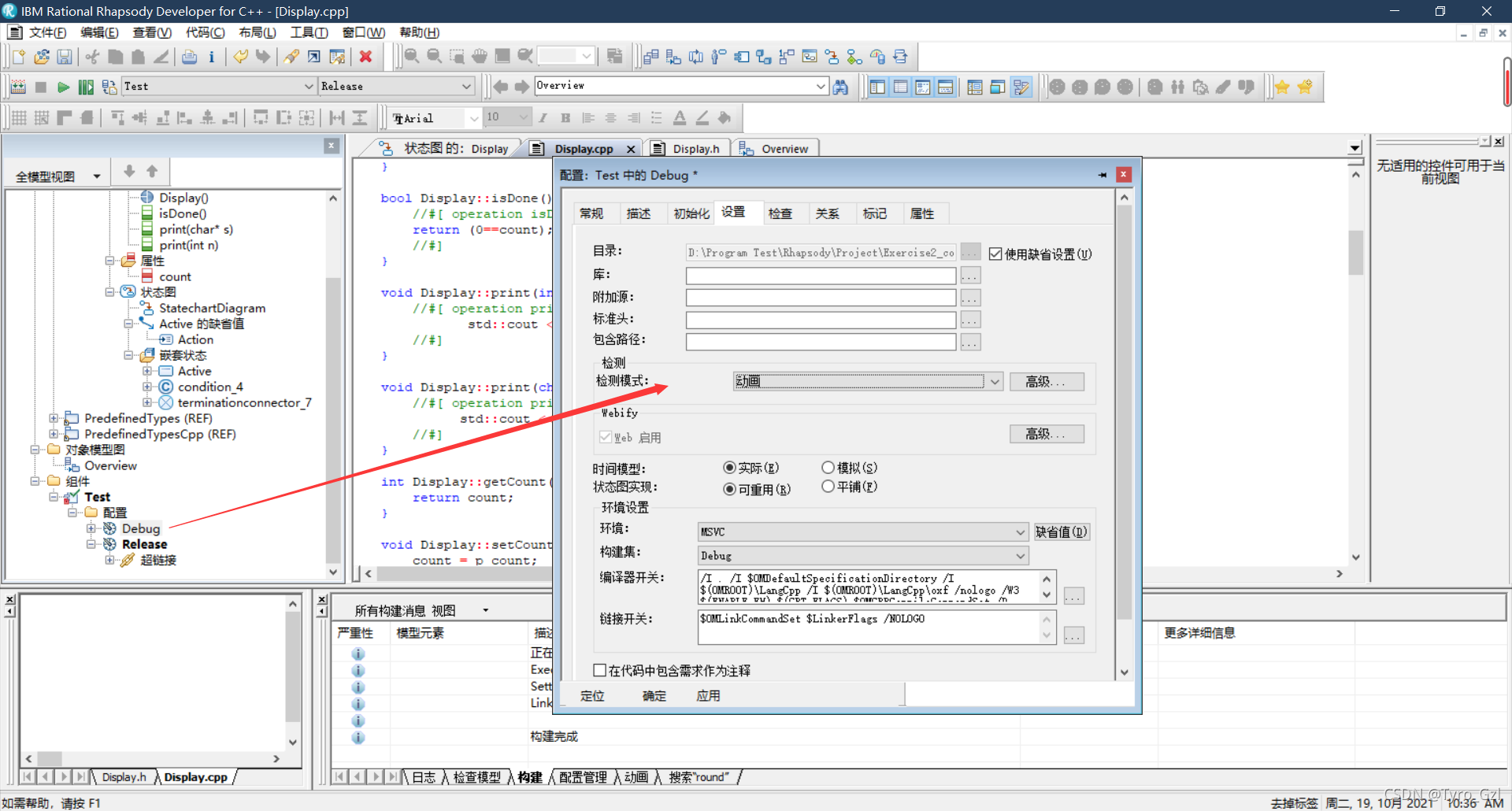

重命名其为“Debug”，设置检测模式为“动画”（“设置”–“监测模式”）。

附2 多配置操作

我们现在有两种配置，需要选择一种使用，有两种方法：

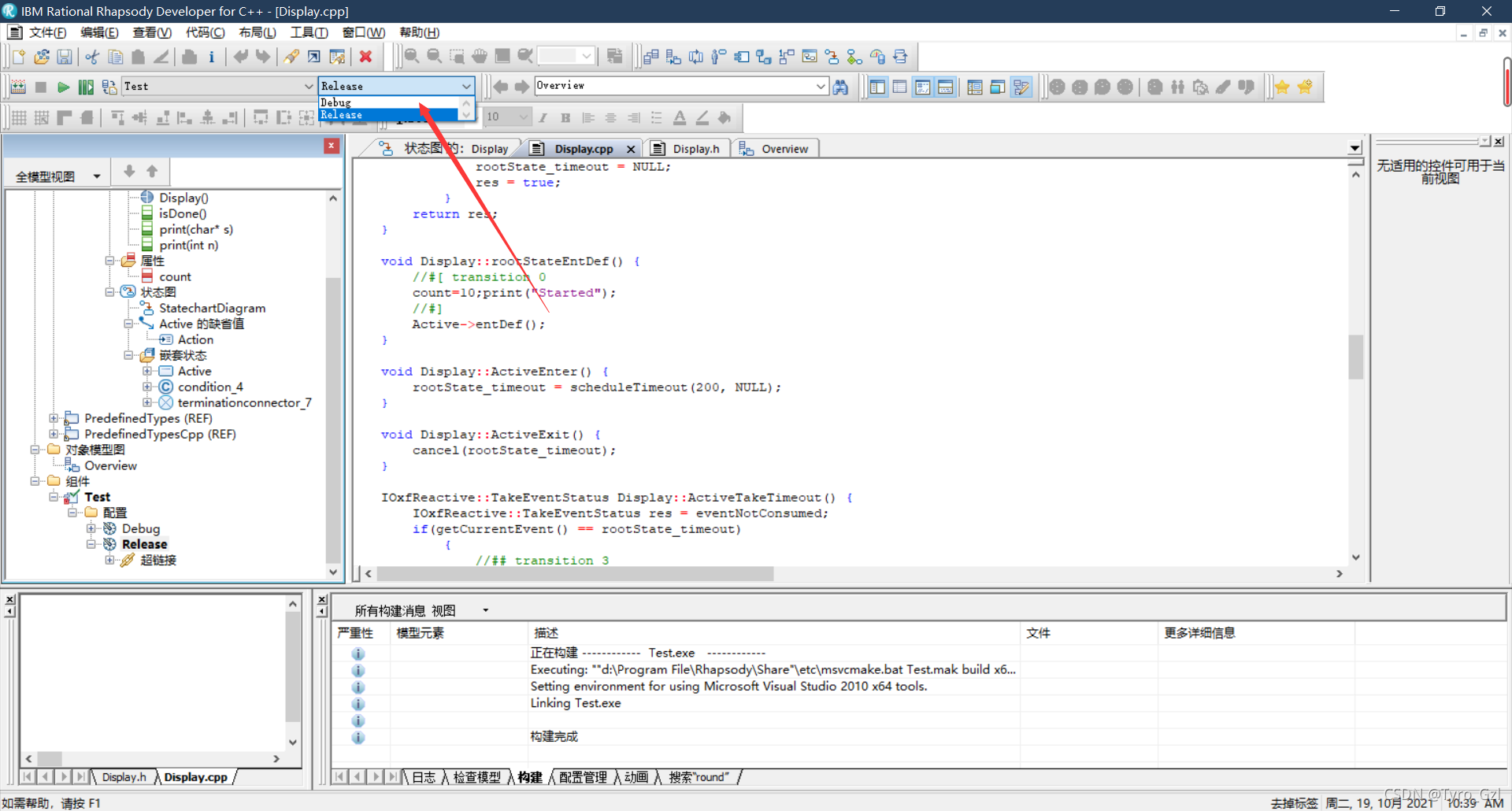

• 在菜单栏选择

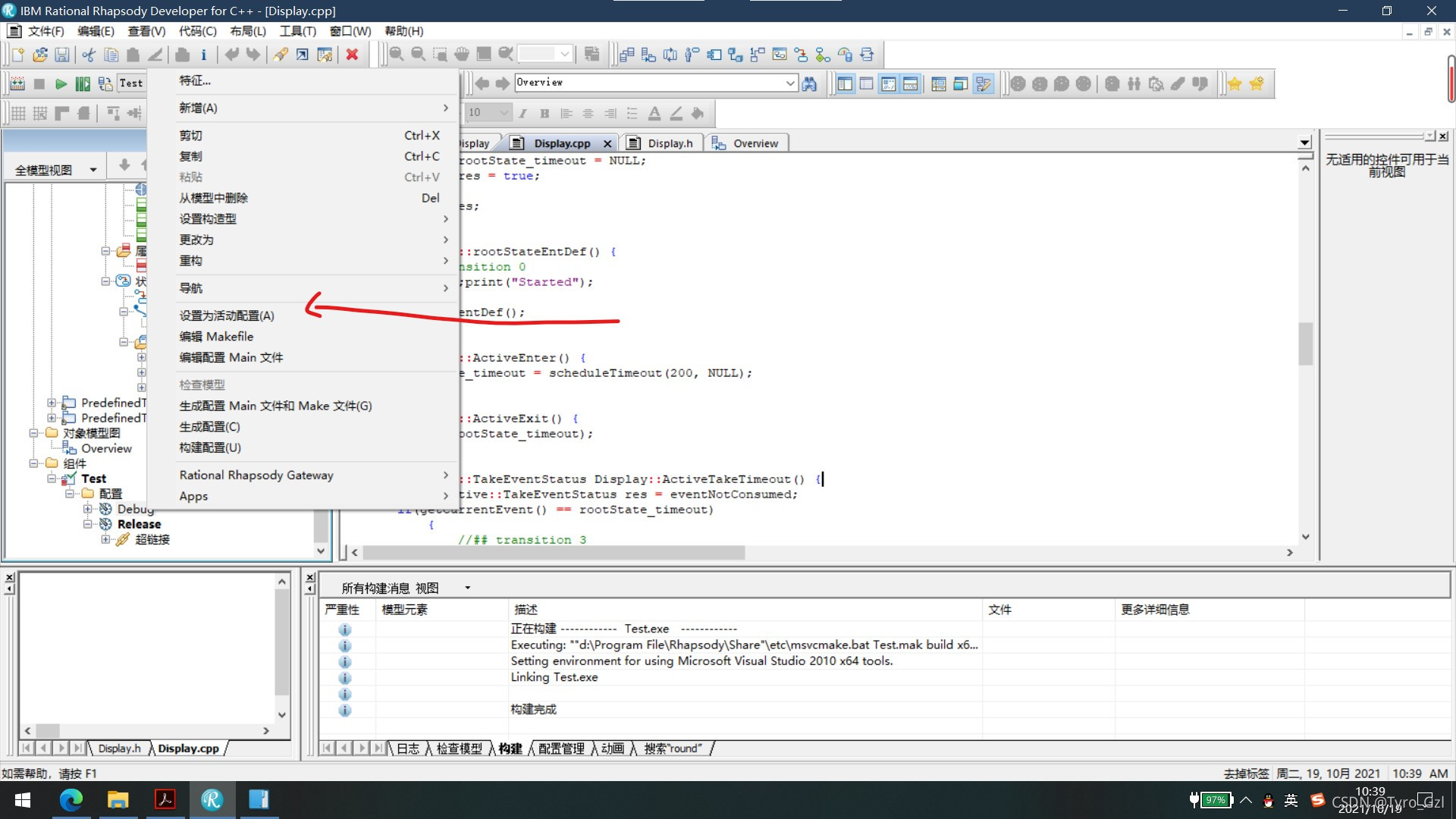

• 在相应配置处右键，选择“设置为活动配置”


附3 开始动画

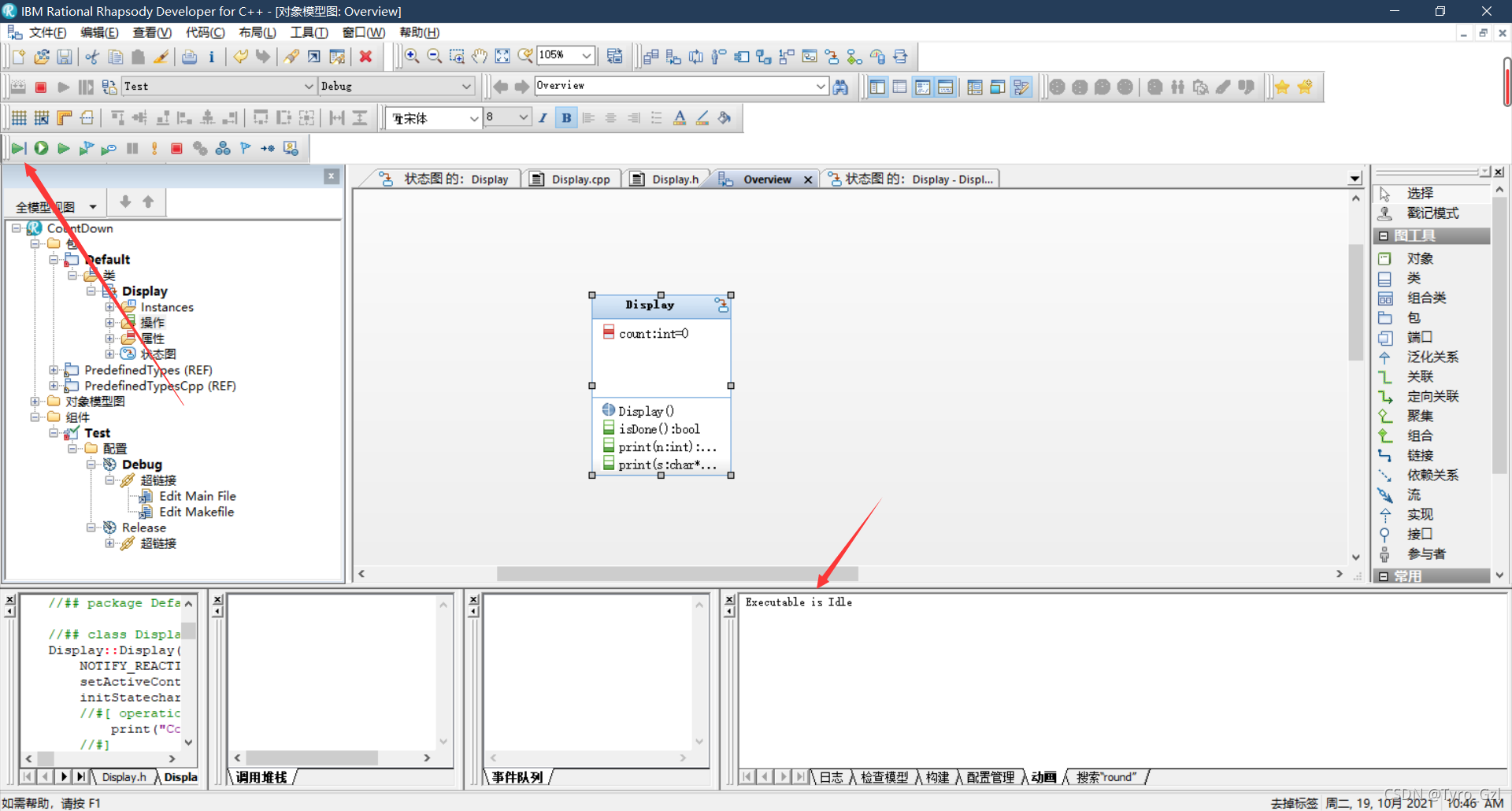

• 点击“转至步骤”按钮，直至出现“Ex而出table is Idle”。

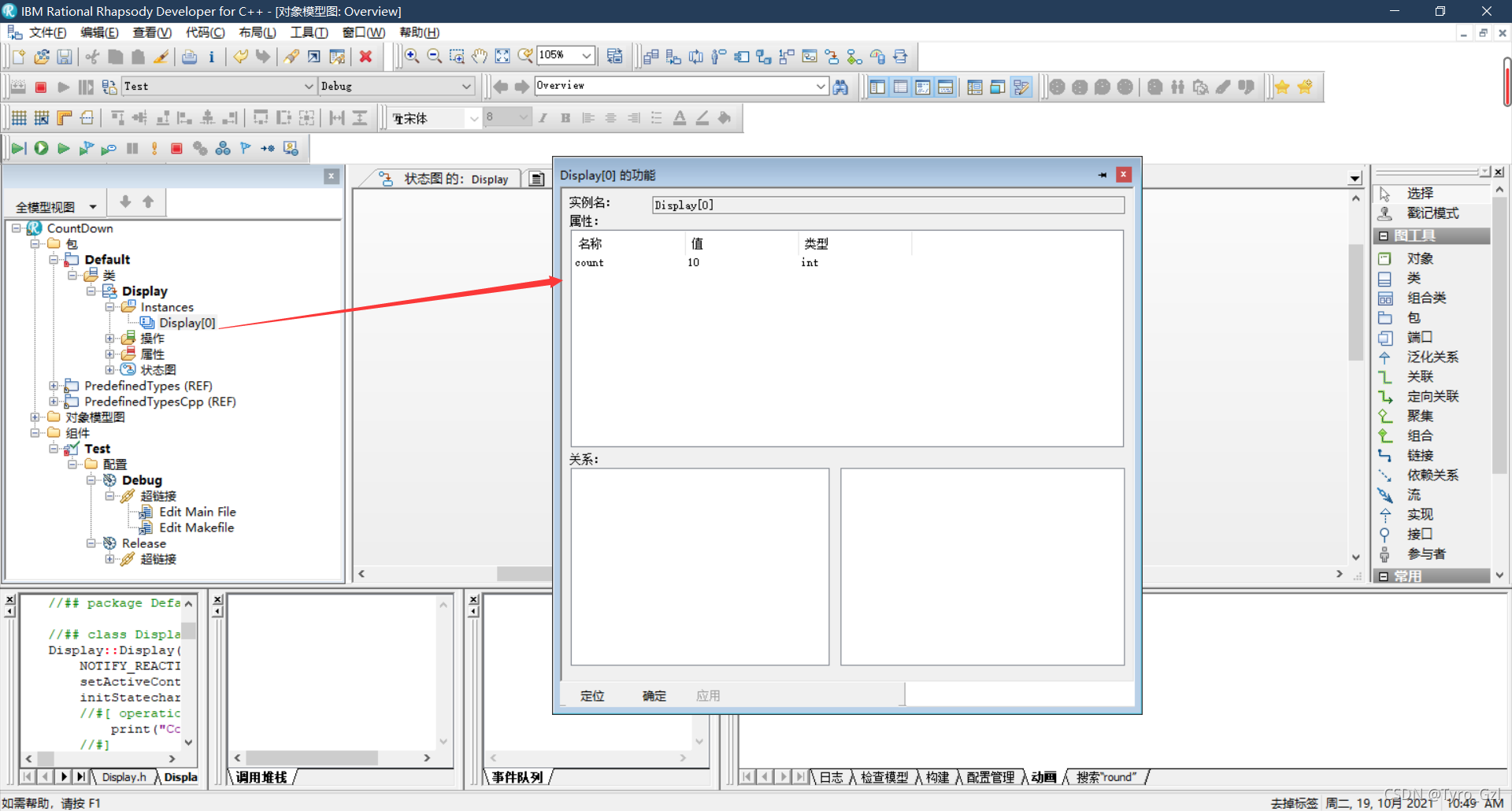

• 此时在浏览器–“包”–“Default”–“类”–“Display”下出现“instance”–“Display[0]”，打开其特征，可以看到count以及被初始化为10。

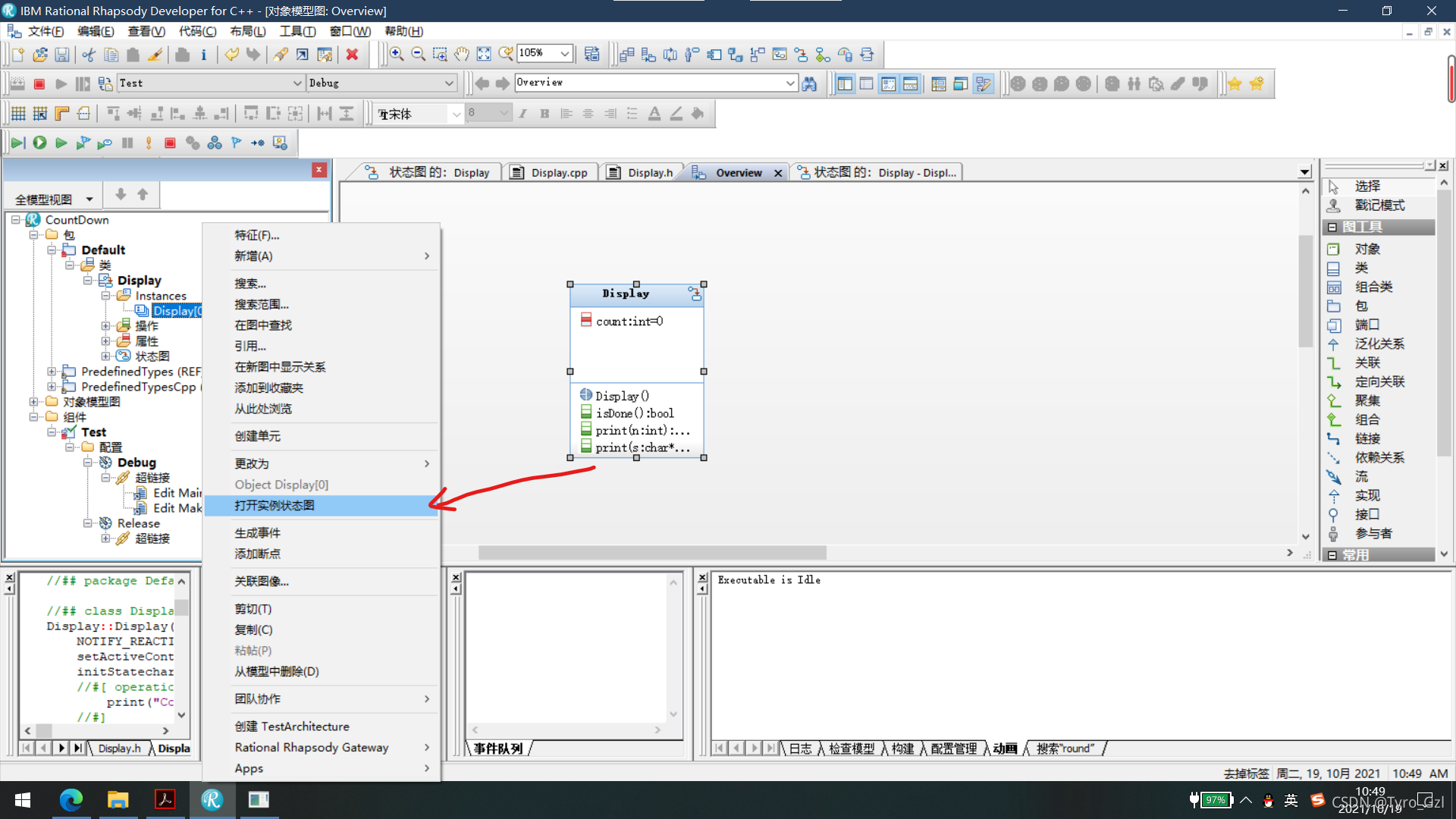

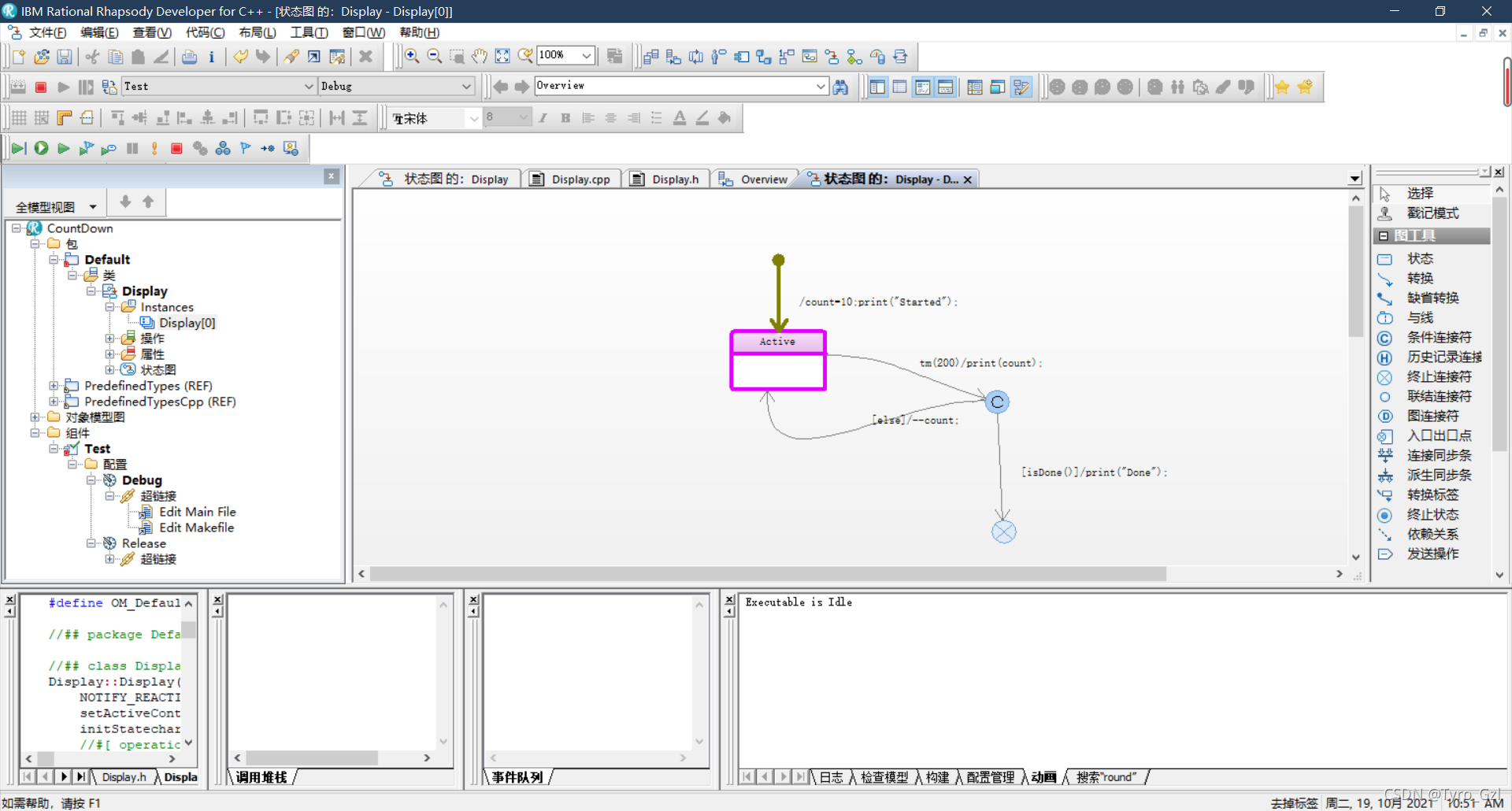

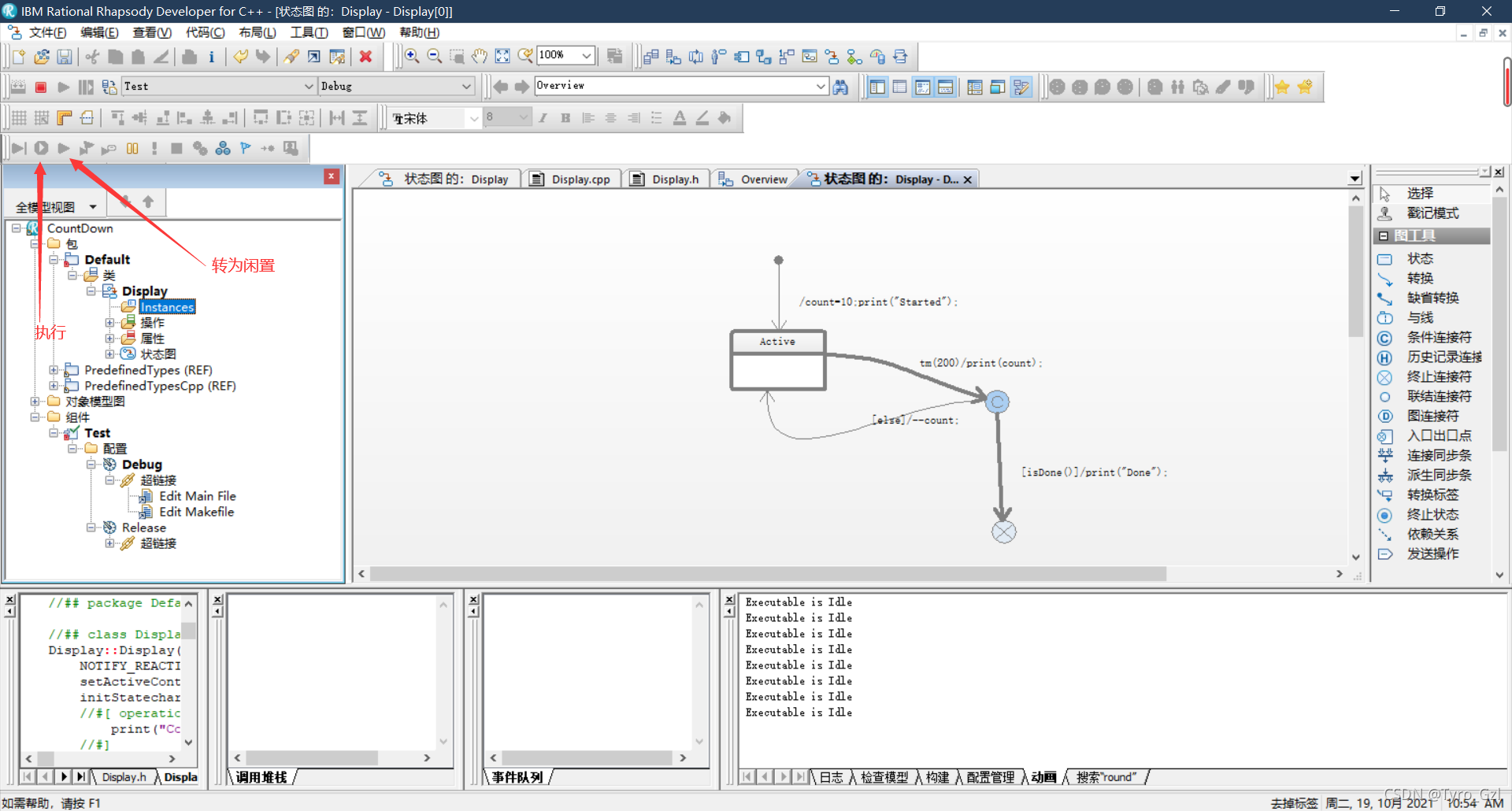

• 右键“Display[0]”，选择打开实例状态图，可以看到高亮的状态


• 重复点击“转为闲置”或点击“执行”直到“Display[0]”被销毁。

• 退出执行

附4 析构函数

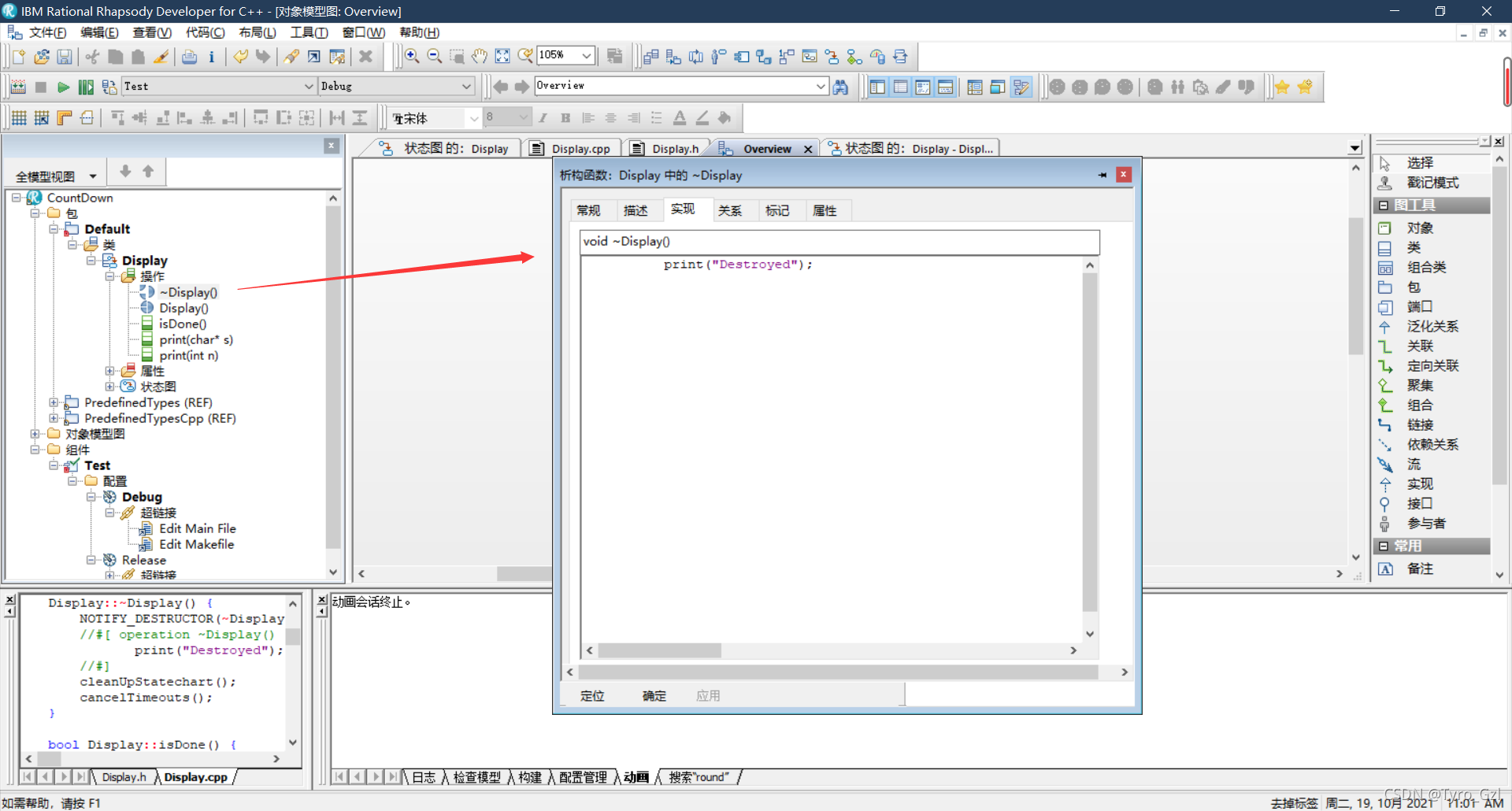

添加析构函数（与添加构造函数一样，详细步骤见【Rhapsody学习笔记】1：Hello World），实现为：print("Destroyed");

附5 序列图

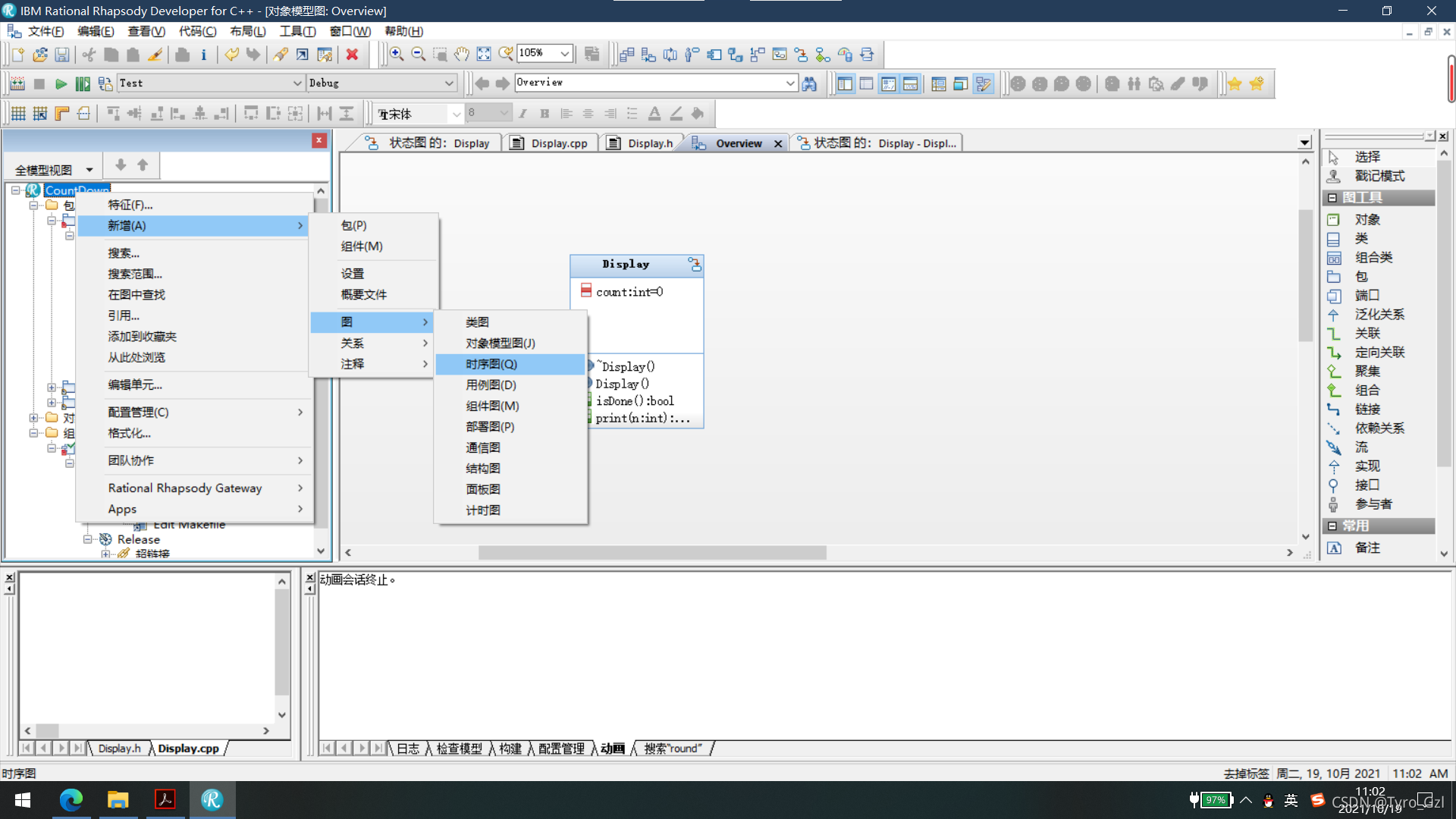

浏览器中新增时序图。我们将用它捕获模型执行时发生的情况。

附6 添加实例

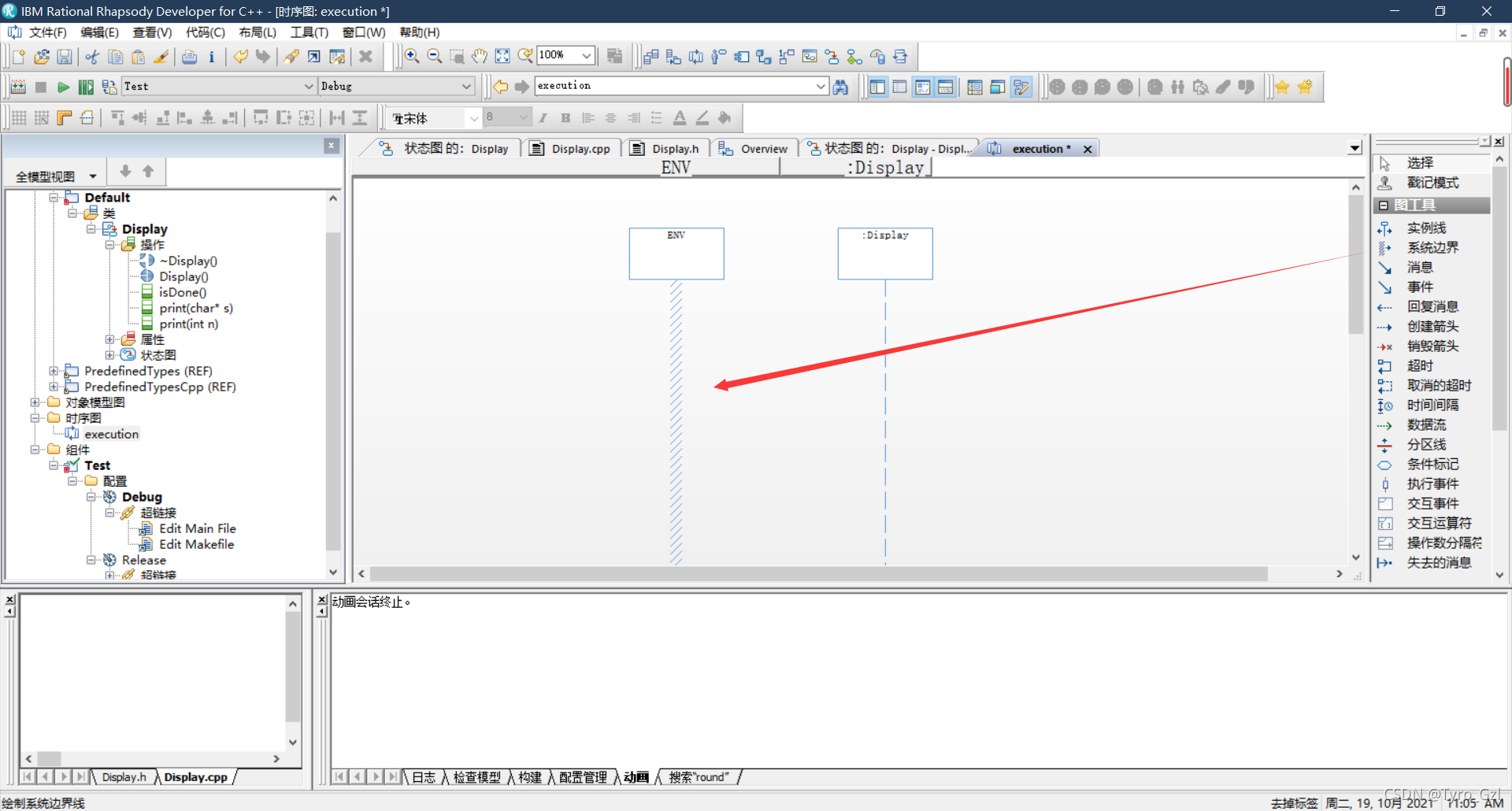

拖拽Display类到时序图中，并添加系统边界。

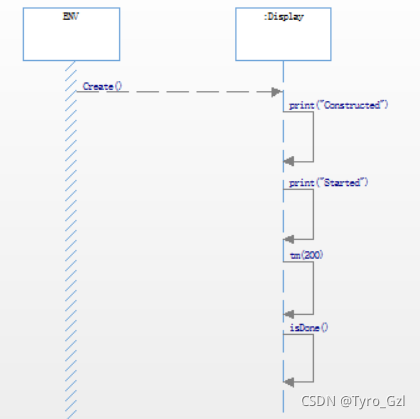

附7 绘制时序图

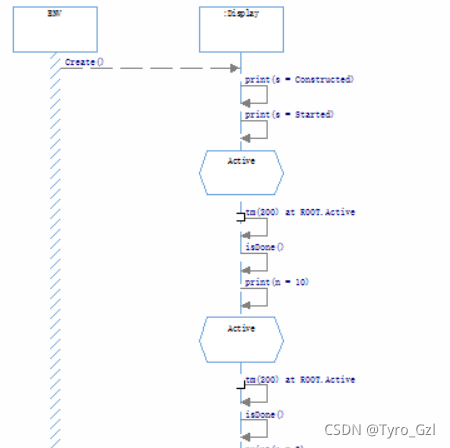

附8 开始动画

如果存在一个时序图，Rhapsody会基于此创建一个动画时序图。
