1.4 Calendar Widget 日历

2.5 Date Edit 和 Time Edit 微调框

2.6 Dial 旋钮

2.7 Slider 滑动条

本篇完。

1. 显示类控件

1.1 Label 文本和图片

QLabel 可以用来显示文本和图片。

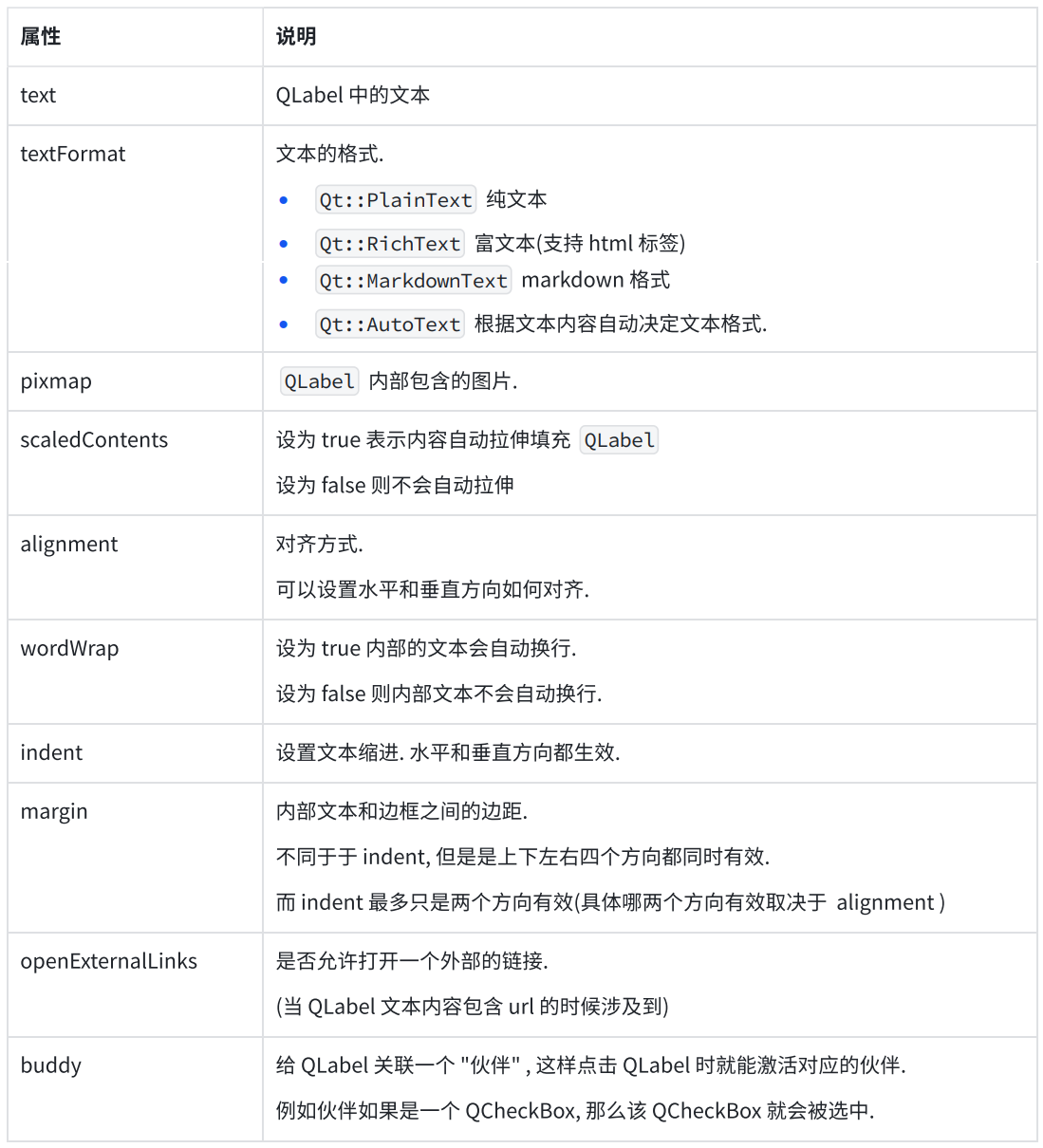

核心属性如下：

显示不同格式的文本，操作演示：

（1）在界面上创建三个 QLabel

尺存放大一些，objectName 分别为 label、label_2、label_3

（2）修改 widget.cpp，设置三个 label 的属性

（3）运行程序

显示图片，操作演示：

虽然 QPushButton 也可以通过设置图标的方式设置图片，但是并非是一个好的选择，更多的时候还是希望通过 QLabel 来作为一个更单纯的显示图片的方式。

（1）在界面上创建一个 QLabel、objectName 为 label

（2）创建 resource.qrc 文件，并把图片导入到 qrc 中

（3）修改 widget.cpp，给 QLabel 设置图片

#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 先把QLabel设置和窗口一样大，并且把这个QLabel左上角设置到窗口的左上角这里
    // 让整个QLabel铺满整个窗口
    QRect windowRect = this->geometry();
    ui->label->setGeometry(0, 0, windowRect.width(), windowRect.height());
    QPixmap pixmap(":/background1.jpg");
    ui->label->setPixmap(pixmap);
}

Widget::~Widget()
{
    delete ui;
}

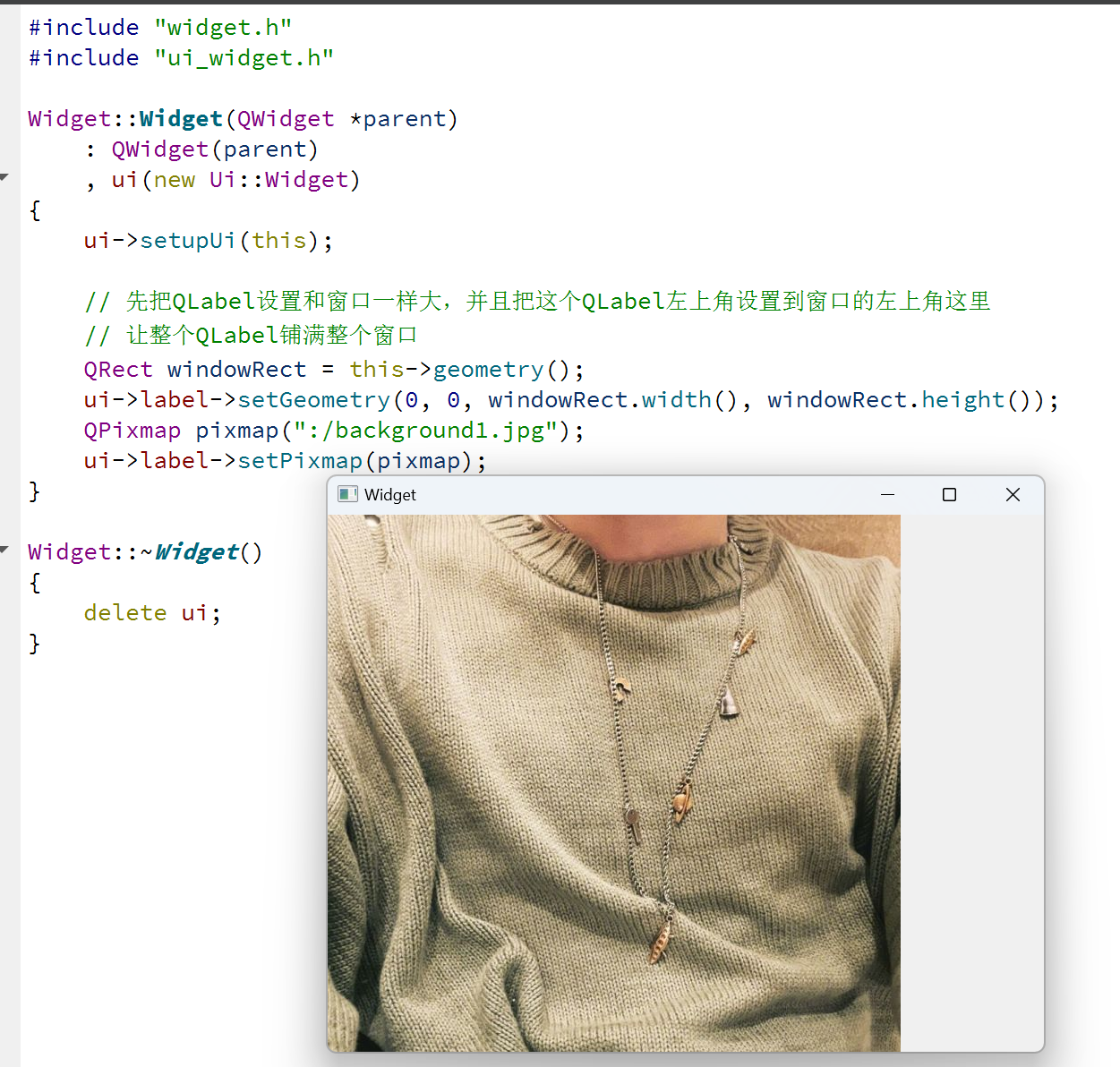

可以看到窗口有的地方有空白，没有被图片填满。

可以修改代码，设置 scaledContents 属性：

ui->label->setScaledContents(true);

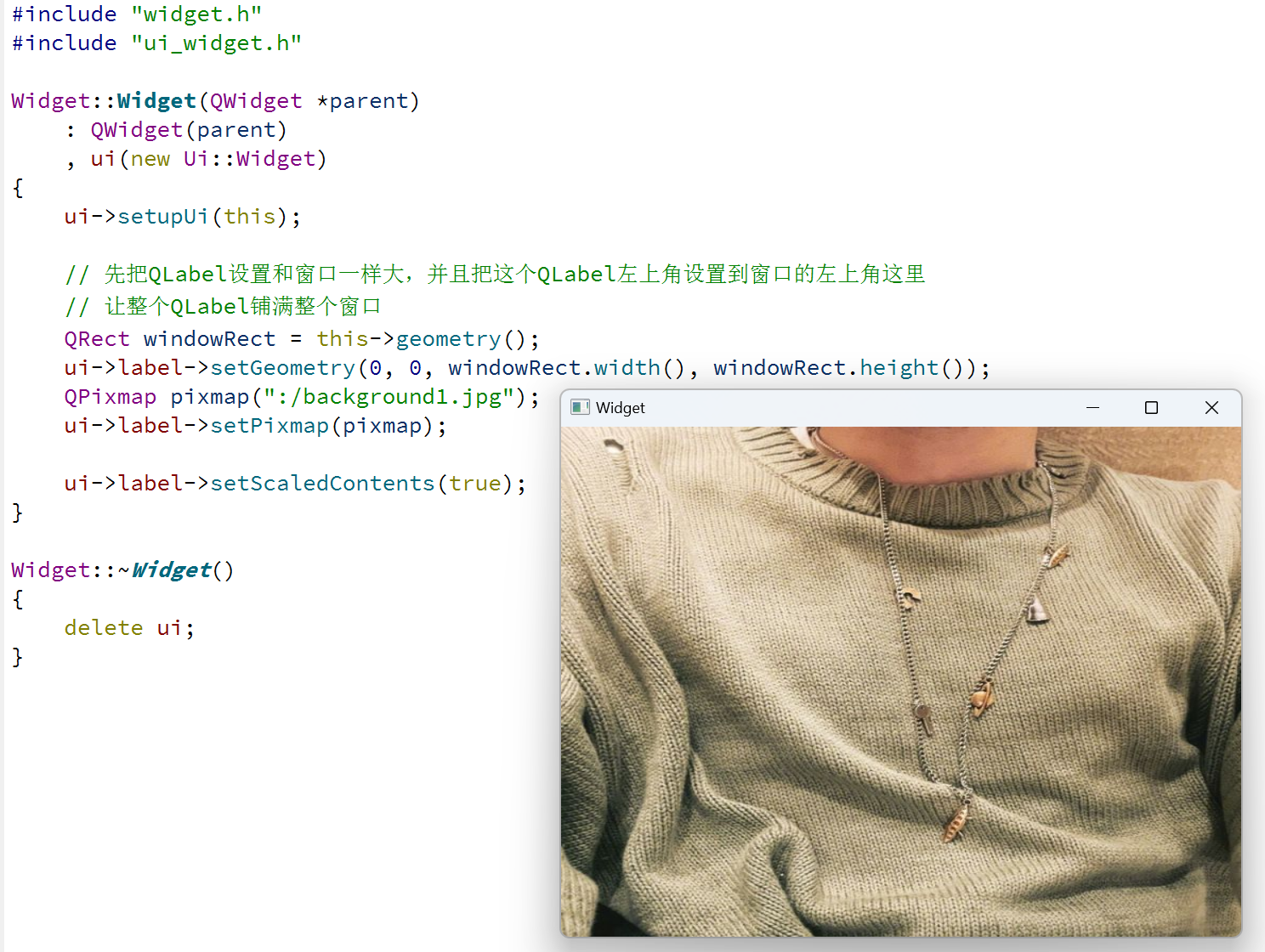

这样窗口就被自动拉伸填充了。

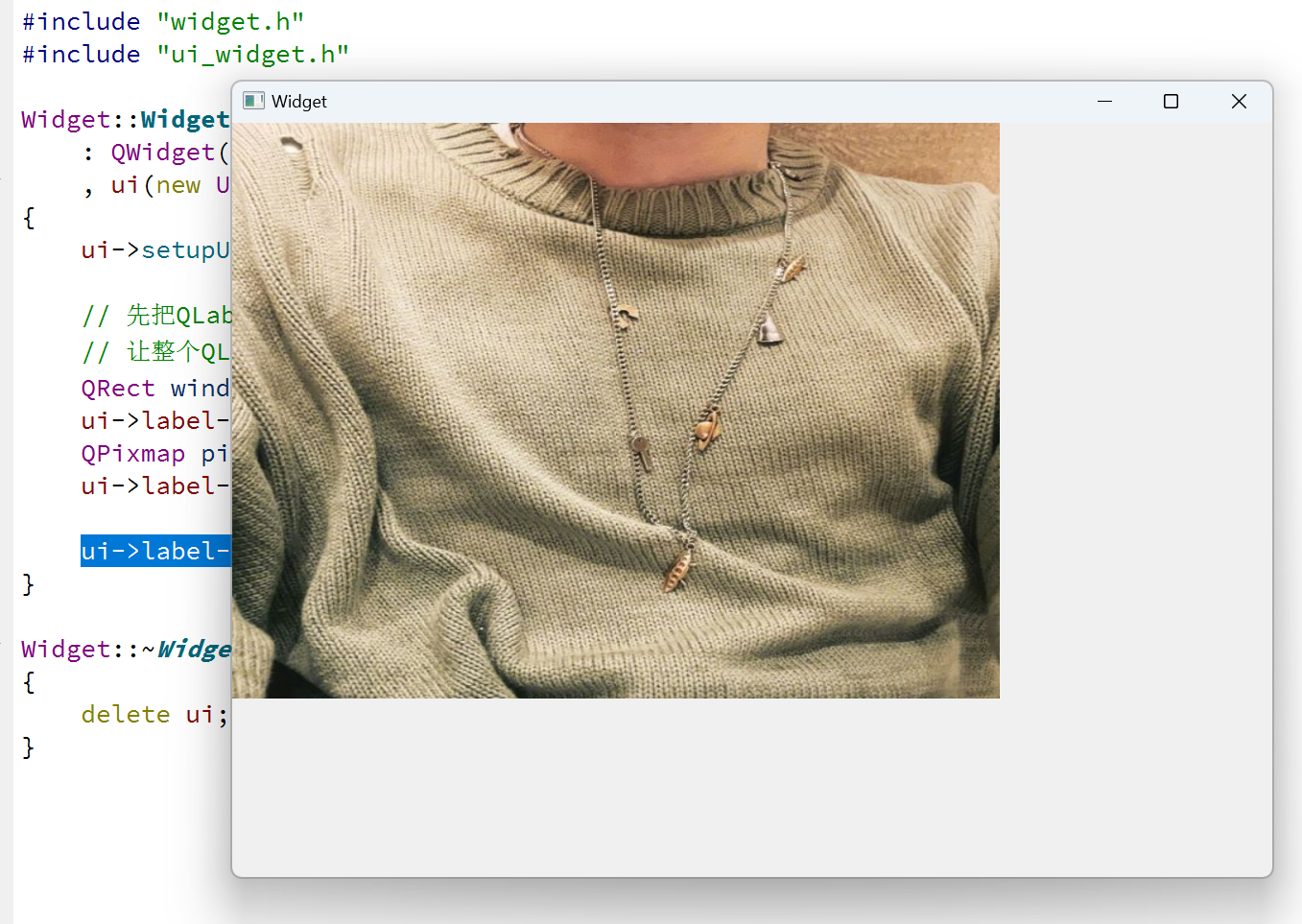

此时，如果拖动窗口大小，可以看到图片并不会随着窗口大小的改变而同步变化。

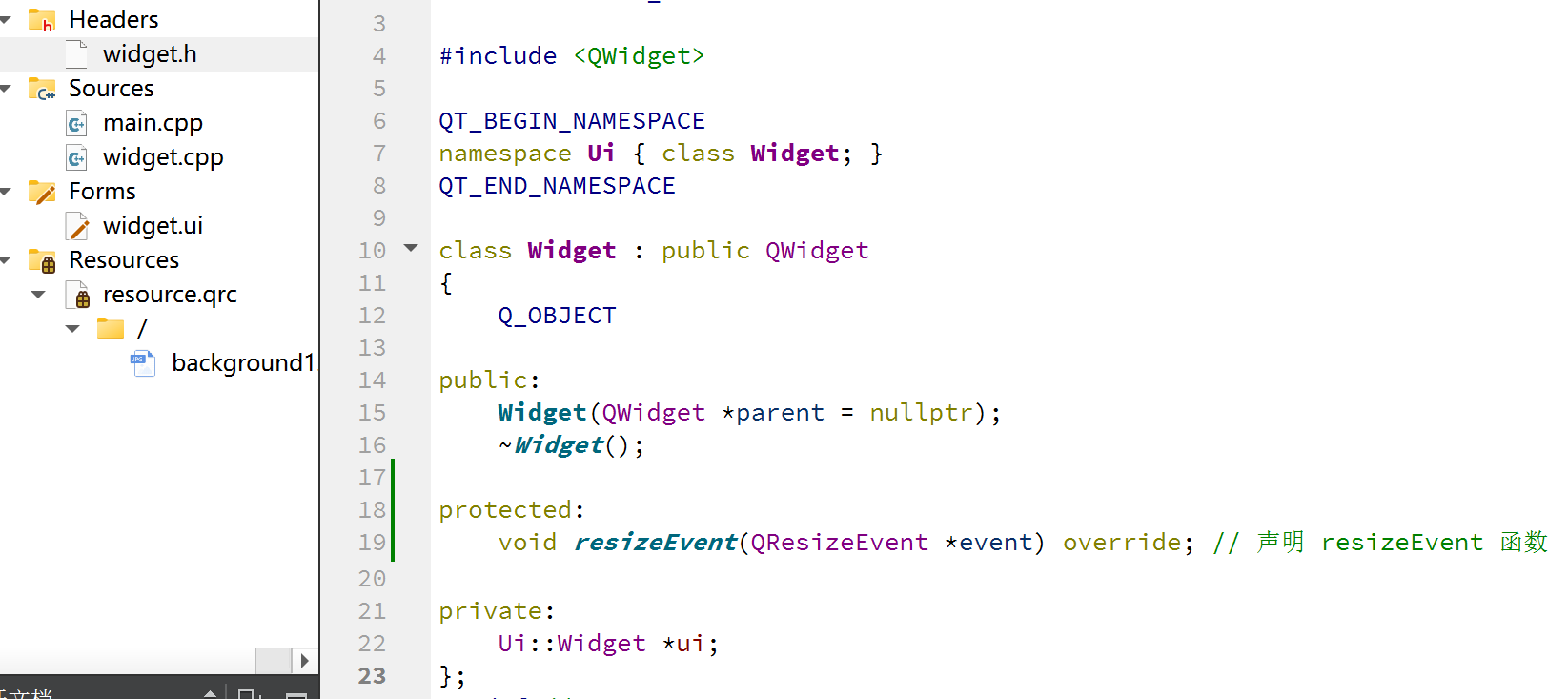

为了解决这个问题，可以在 Widget 中重写 resizeEvent 函数：

.cpp：

#include "widget.h"
#include "ui_widget.h"

#include <QDebug>
#include <QResizeEvent>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    // 先把QLabel设置和窗口一样大，并且把这个QLabel左上角设置到窗口的左上角这里
    // 让整个QLabel铺满整个窗口
    QRect windowRect = this->geometry();
    ui->label->setGeometry(0, 0, windowRect.width(), windowRect.height());
    QPixmap pixmap(":/background1.jpg");
    ui->label->setPixmap(pixmap);

    ui->label->setScaledContents(true);
}

Widget::~Widget()
{
    delete ui;
}

// 此处的形参event非常有用，这里就包含了触发这个resize事件这一时刻，窗口的尺寸数值
void Widget::resizeEvent(QResizeEvent *event)
{
    qDebug() << event->size();
    ui->label->setGeometry(0, 0, event->size().width(), event->size().height());
}

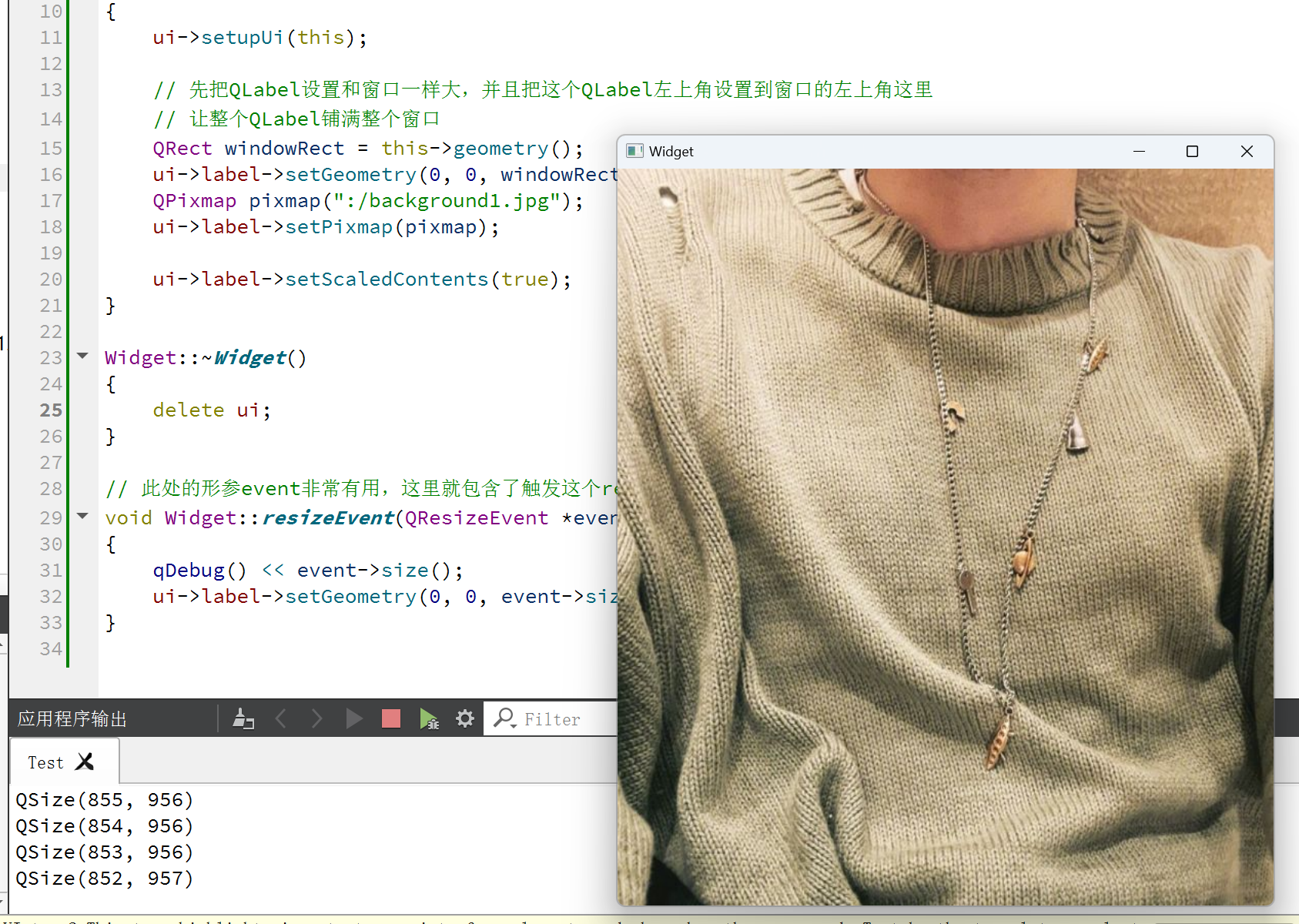

执行程序，此时改变窗口大小，图片也会随之变化：

注意：这里的 resizeEvent 函数我们没有手动调用，但是能在窗口大小变化时被自动调用，这个过程就是依赖 C++ 中的多态来实现的。

Qt 框架内部管理着 QWidget 对象表示我们的窗口，在窗口大小发生改变时，Qt 就会自动调用 resizeEvent 函数。但是由于实际上这个表示窗口的并非是 QWidget，而是 QWidget 的子类，也就是我们自己写的 Widget。此时虽然是通过父类调用函数，但是实际上执行的是子类的函数（也就是我们重写后的 resizeEvent）。

此处属于是多态机制的一种经典用法。通过上述过程就可以把自定义的代码插入到框架内部执行，相当于 “注册回调函数”。

文本对齐、自动换行、缩进、边距，操作演示：

（1）创建四个 label，objectName 分别是 label 到 label_4，并且在 QFrame 中设置 frameShape 为 Box（设置边框之后看起来会更清晰一些）

QFrame 是 QLabel 的父类，其中 frameShape 属性用来设置边框性质：

QFrame::Box：矩形边框
QFrame::Panel：带有可点击区域的面板边框
QFrame::Panel：带有可点击区域的面板边框
QFrame::WinPanel：Windows 风格的边框
QFrame::HLine：水平线边框
QFrame::VLine：垂直线边框
QFrame::StyledPanel：带有可点击区域的面板边框，但样式取决于窗口主题。

（2）编写 widget.cpp，给这四个 label 设置属性

（3）运行程序

设置伙伴，操作演示：

（1）创建两个 label 和两个 radioButton

objectName 分别为 label、label_2、radioButton、radioButton_2

此处把 label 中的文本设置为 “快捷键 &A” 这样的形式。其中 & 后面跟着的字符就是快捷键，可以通过 alt + A 的方式来触发该快捷键。但是注意，这里的快捷键和 QPushButton 的不同需要搭配 alt 和单个字母的方式才能触发。

绑定了伙伴关系之后，通过快捷键就可以选中对应的单选按钮 / 复选按钮。

（2）编写 widget.cpp，设置 buddy 属性

这里也可以使用 Qt Designer 直接设置：

（3）运行程序

可以看到，按下快捷键 alt + a 或者 alt + b，即可选中对应的选项：

1.2 LCD Number 数字

QLCDNumer 是一个专门用来显示数字的控件，类似于 “老式计算器” 的效果。

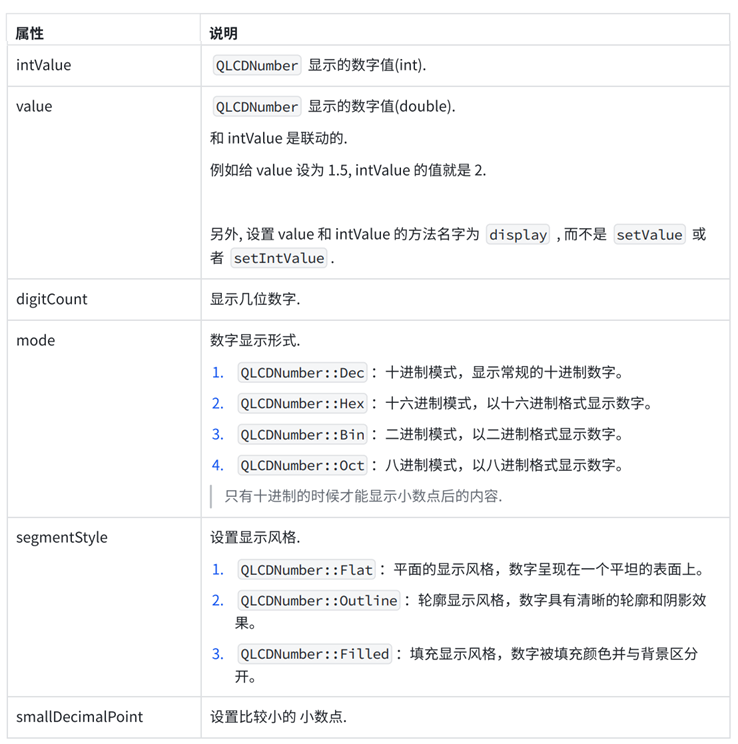

核心属性：

倒计时，操作演示：

（1）在界面上创建⼀个 QLCDNumber，初始值设为 10

objectName 为 lcdNumber

（2）修改 widget.h 代码，创建一个 QTimer 成员和一个 handle 函数

（3）修改 widget.cpp，在构造函数中初始化 QTimer

QTimer 表示定时器，通过 start 方法启动定时器之后，就会每隔一定周期触发一次 QTimer::timeout 信号
使用 connect 把 QTimer::timeout 信号和 Widget::updateTime 连接起来，意味着每次触发 QTimer::timeout 都会执行 Widget::updateTime

（4）修改 widget.cpp，实现 handle

通过 intValue 获取到 QLCDNumber 内部的数值。
如果 value 的值归 0 了，就停止 QTimer，接下来 QTimer 也就不会触发 timeout 信号了。

（5）执行程序

可以看到每隔一秒钟，显示的数字就减少 1：

（6）针对上述代码，存在两个问题

上述代码如果直接在 Widget 构造函数中，通过一个循环 + sleep 的方式是否可以呢？

显然，上面这段代码是不行的，循环会使 Widget 的构造函数无法执行完毕，此时界面是不能正确构造和显示的。

上述代码如果是在 Widget 构造函数中，另起一个线程，在新线程中完成循环+sleep是否可以呢？

这个代码同样是不行的。Qt 中规定：任何对于 GUI 上内容的操作必须在主线程中完成。像 Widget 构造函数，以及 connect 连接的 slot 函数，都是在主线程中调用的。而我们自己创建的线程则不是，当我们自己的线程中尝试对界面元素进行修改时，Qt 程序往往会直接崩溃。

这样的约定主要是因为 GUI 中的状态往往是牵一发动全身的，修改一个地方，就需要同步的对其他内容进行调整。比如调整了某个元素的尺存，就可能影响到内部的文字位置，或者其他元素的位置。这里一连串的修改都是需要按照一定的顺序来完成的。

由于多线程执行的顺序无法保障，因此 Qt 从根本上禁止了其他线程修改 GUI 状态，避免后续的一系列问题。

对于 Qt 的槽函数来说，默认情况下，槽函数都是由主线程调用到，在槽函数中修改界面是没有任何问题的。

综上所述，使用定时器是实现上述功能的最合理方案。后续如果也有类似的需要 “周期性修改界面状态” 的需求也需要优先考虑使用定时器。

1.3 ProgressBar 进度条

使用 QProgressBar 表示一个进度条。

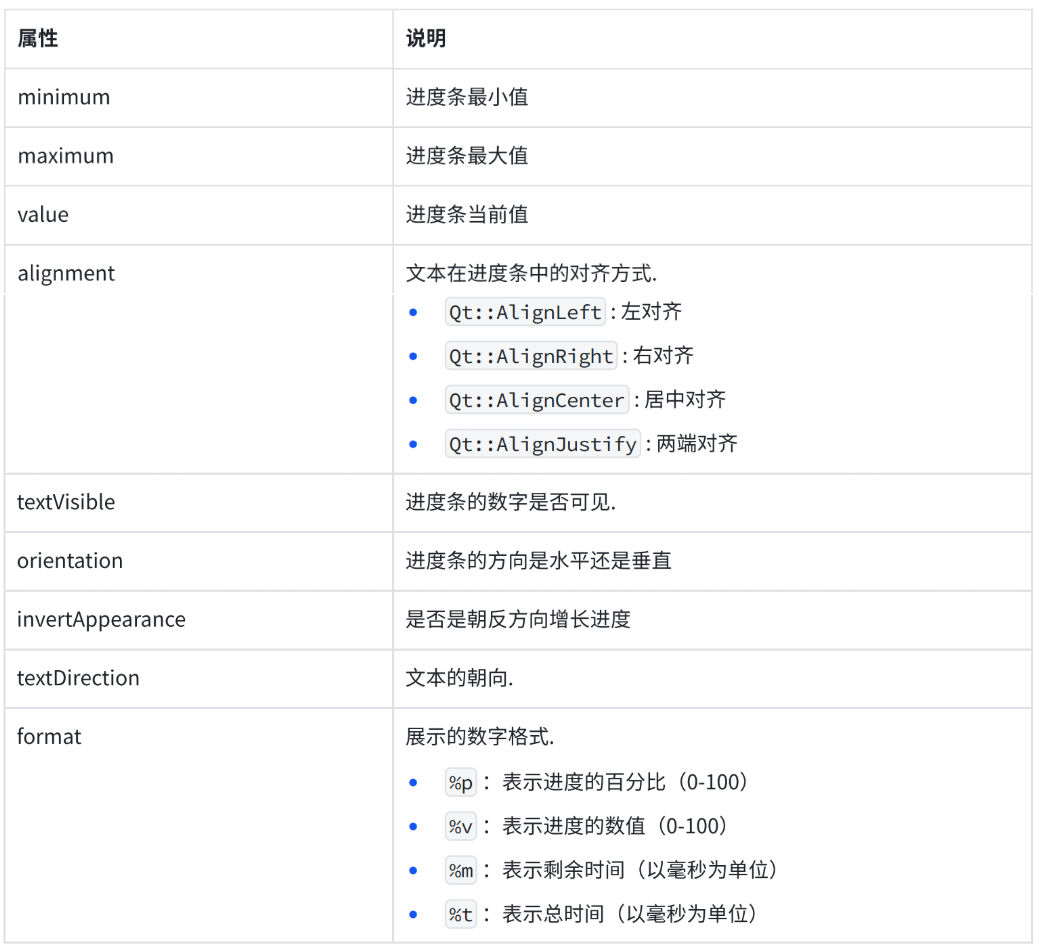

核心属性：

设置进度条按时间增长，操作演示：

（1）在界面上创建进度条，objectName 为 progressBar

其中最小值设为 0，最大值设为 100，当前值设为 0：

（2）修改 widget.h，创建 QTimer 和 handle 函数

虽然在 widget.h 中用到了 QTimer，但是却没在 widget.h 文件中包含 <QTimer> 头文件，为什么这个代码编译没有出错呢？

上述问题其实是通过 Qt 内部提供的一个特殊技巧来实现的。在 Qt 中有一个专门的头文件（#include <QWidget>），这个头文件中包含了 Qt 中所有类的 “前置声明”（class QWidget，class QPushButton，class QTimer）。这个头文件我们一般不会直接接触到，但是包含其它的 Qt 的头文件，都会间接的包含到这个头文件。

如果 Widget 类的前面以及提供了 QTimer 类的声明的话，此时就可以在 Widget 中声明 QTimer 的指针 / 引用类型的成员。后续如果要真正使用 QTimer 的头文件（包括创建实例，使用里面的成员），仍然要包含 QTimer 的头文件（包含了 QTimer 的详细的类的定义）。

Qt 为什么要使用上述技巧呢？上述技巧能解决什么问题？有什么提升呢？

主要解决的是编译速度的问题。C/C++ 代码，编译速度在其他语言横向对比中是非常慢的。C++ 编译速度慢和 #include 头文件有直接关系。由于 include 关系错综复杂，所以尽可能减少 include 头文件的个数就可以有效地减少编译时间。

Qt 中就使用 class 前置声明的方式来尽量减少头文件的包含。通过前置声明的方式，Qt 中每个头文件包含的其它头文件数量都能得到一定的降低。

（3）修改 widget.cpp，初始化 QTimer

此处设置 100ms 触发一次 timeout 信号，也就是一秒钟触发 10 次

（4）修改 widget.cpp，实现 handle

（5) 运行程序

可以看到进度条中的进度在快速增长：

在实际开发中，进度条的取值往往是根据当前任务的实际进度来进行设置的。比如需要读取一个很大的文件，就可以获取文件的总的大小和当前读取完毕的大小，来设置进度条的比例。

前面介绍了 Qt 禁止在其他线程修改界面，因此进度条的更新往往也需要搭配定时器来完成。

通过定时器周期触发信号，主线程调用对应的 slot 函数，再在 slot 函数中对当前的任务进度进行计算，并更新进度条的界面效果。

创建一个红色的进度条，操作演示：

上述的进度条是用绿色表示的，但是考虑到有些人可能不喜欢绿色，因此我们改成一个红色的进度条。

QProgressBar 同样也是 QWidget 的子类，因此我们可以使用 styleSheet 通过样式来修改进度条的颜色。

（1）在界面上创建一个进度条

（2）在 Qt Designer 右侧的属性编辑器中找到 QWidget 的 styleSheet 属性

编辑内容：其中的 chunk 是选中进度条中的每个 “块”，使用 QProgressBar::text 则可以选中文本。

同时把 QProcessBar 的 alignment 属性设置为垂直水平居中：

此处如果不设置 alignment，进度条中的数字会跑到左上角。

（3）执行程序

可以看到如下效果，就得到了一个红色的进度条：

通过上述方式，也可以修改文字的颜色，字体大小等样式。

1.4 Calendar Widget 日历

QCalendarWidget 表示⼀个 “日历”，形如：

核心属性：

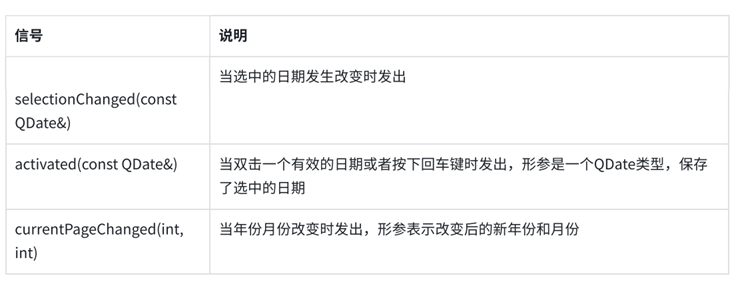

重要信号：

获取选中的日期，操作演示：

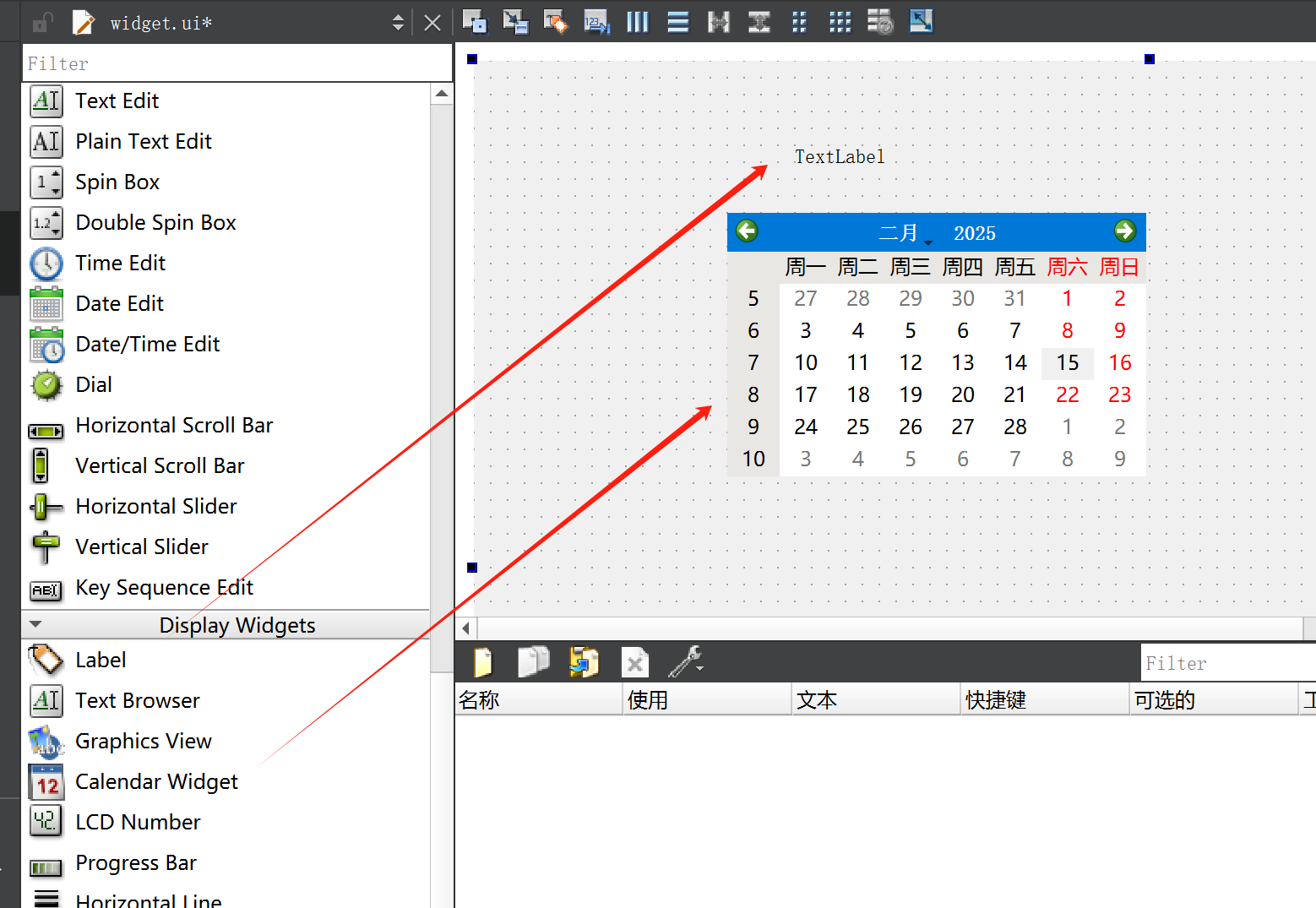

（1）在界面上创建一个 QCalendarWidget 和一个 label

objectName 为 calendarWidget，TestLabel

（2）给 QCalendarWidget 添加 slot 函数

#include "widget.h"
#include "ui_widget.h"

#include <QDebug>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::on_calendarWidget_selectionChanged()
{
    QDate date = ui->calendarWidget->selectedDate();
    qDebug() << date;

    ui->label->setText(date.toString());
}

（3）执行程序

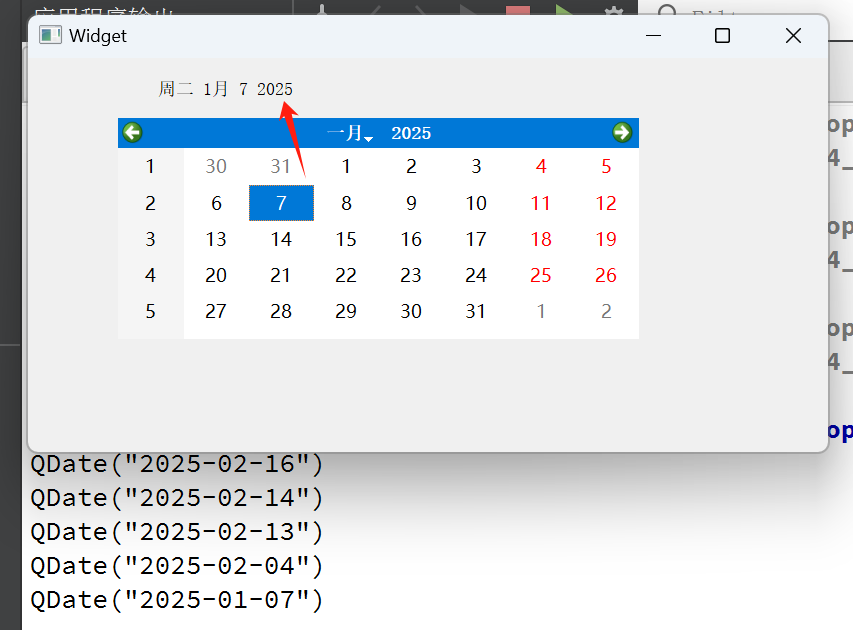

可以看到当选择不同的日期时，label 中的内容就会随之改变：

2. 输入类控件

2.1 Line Edit 单行输入框

QLineEdit 用来表示单行输入框，可以输入一段文本，但是不能换行。

核心属性：

核心信号：

录入个人信息，案例演示：

（1）在界面上创建三个输入框和两个单选按钮，一个普通按钮

三个输入框的 objectName 为 lineEdit_name、lineEdit_password、lineEdit_phone

两个单选按钮的 objectName 为 radioButton_male、radioButton_female

按钮的 objectName 为 pushButton

（2）编写 widget.cpp，在构造函数中编写初始化代码

（3）继续修改 widget.cpp，给按钮添加 slot 函数

（4）执行程序

可以看到，随着用户输⼊内容之后，点击 “提交” 按钮就能打印到输入的信息：

inputMask 只能进行简单的输入格式校验。实际开发中，基于正则表达式的方式是更核心的方法。

使用正则表达式验证输入框的数据，案例演示：

此处要求在输入框中输入一个合法的电话号码（1 开头，11 位，全都是数字）。如果验证不通过，则确定按钮无法点击。

（1）关于正则表达式

正则表达式是一种在计算机中常用的，使用特殊字符描述一个字符串的特征的机制，在进行字符串匹配时非常有用。

正则表达式的语法还比较复杂，一般都是随用随查，不需要背下来。

可参考：

正则表达式文档：正则表达式语法 | Microsoft Learn

正则表达式在线工具：正则表达式语法测试工具 - 在线工具 (buyaocha.com)

（2）在界面上创建输入框和一个按钮

此处的规则：输入框要检查输入的内容是否为合法的手机号码。

如果是，则按钮设为可用状态。
如果不是，则按钮设为禁用状态。

（3）编写 widget.cpp，把按钮初始 enabled 设为 false，给输入框添加验证器

使用 QRegExp 创建一个正则表达式对象，"^1\\d{10}$" 表示" 表示以 xxx 开头，后面跟着的 1 表示以 1 开头，\d 表示数字，为了在 C++ 字符串中石油，需要写作 \\d，{10} 表示前面的内容重复出现 10 次，\d 数字要重复出现 10 次，$ 表示结尾。
使用 QRegExpValidator 创建一个验证器对象，Qt 中内置了四个主要的验证器对象。

QRegularExpressionValidator 在匹配性能上做出了一定优化。但是从使用角度讲，和 QRegExpValidator 差别不大，我们使用 QRegExpValidator 即可。

（4）编写 widget.cpp，给 lineEdit 添加 textEdited 信号的 slot 函数

on_lineEdit_textEdited 的参数是当前输入框的内容
通过 lineEdit->validator() 获取到内置的验证器
通过 validate 方法验证文本是否符合要求

第一个参数填写的是要验证的字符串。由于参数要求是 QString& 而不是 const QString&，需要把这个变量复制一下。
第二个参数是⼀个 int&，是输出型参数。当验证的字符串不匹配时，返回这个字符串的长度（没有什么实质作用）。
返回值是一个枚举。 QValidator::Acceptable 表示验证通过，QValidator::Invalid 表示验证不通过。

（5）执行程序

观察效果，可以看到此时尝试输入字母是无法输入的，并且只有当输入的内容符合要求，确定按钮才能被使用。

验证两次输入的密码一致，案例演示：

（1）在界面上创建两个输入框和一个 label

（2）编写代码，设置两个输入框的 echoMode 为 Password

（3）给两个输入框设置 textEdited slot 函数

由于两个槽函数内容一致，我们可以选择封装一个函数，然后在槽函数内直接调用即可。

（4）执行程序

可以看到当两个输入框内的密码相同时，就会提示密码相同：

切换显示密码，案例演示：

（1）创建一个输入框和一个复选按钮

（2）修改 widget.cpp，设置输入框的 echoMode 为 Password

（3）修改 widget.cpp，给 checkBox 添加 slot 函数

（4）执行程序

可以看到切换复选框的状态，就可以控制输入框显示密码：

2.2 Text Edit 多行输入框

QTextEdit 表示多行输入框，也是一个富文本 & markdown 编辑器，并且能在内容超出编辑框范围时自动提供滚动条。

核心属性：

核心信号：

获取多行输入框的内容，案例演示：

（1）创建一个多行输入框和一个 label

（2）给多行输入框添加 slot 函数，处理 textChanged 信号

通过 toPlainText 方法获取到内部的文本
类似的，QTextEdit 还提供了 toMarkdown 和 toHtml，根据需要我们调整不同的获取方式

（3）执行程序

可以看到当输入框中的内容发生变化时，label 中的内容同步发生改变：

验证输入框的各种信号，案例演示：

（1）创建多行输入框

（2）给输入框添加以下几个 slot 函数

QTextEdit 中包含了一个 QTextCursor 对象，通过这个对象可以获取到当前光标位置和选中的内容。

（3）执行程序

编写内容时，textChanged 和 cursorPositionChanged 会触发

选中一段文本时，cursorPositionChanged、selectChanged、copyAvailable 会触发

按下 Ctrl + Z 时，textChanged、undoAvailable、redoAvailable、cursorPositionChanged 会触发

按下 Ctrl + Y，textChanged、undoAvailable、redoAvailable、cursorPositionChanged 会触发

2.3 Combo Box 下拉框

QComboBox 表示下拉框。

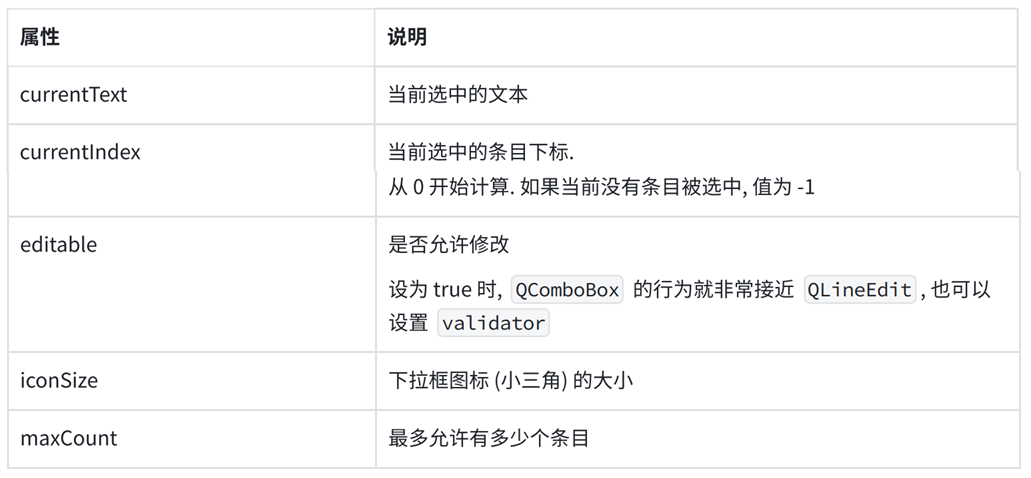

核心属性：

核心方法：

核心信号：

使用下拉框模拟麦当劳点餐，案例演示：

（1）在界面上创建三个下拉框和一个按钮

（2）编写 widget.cpp，初始化三个下拉框的内容

也可以选择直接在 ui 界面添加选项内容：

（3）编写 widget.cpp，给按钮添加 slot 函数

（4）执行程序

在点击确定按钮时，就能获取到当前下拉框中选中的内容：

从文件中加载下拉框的选项，案例演示：

很多时候下拉框的选项并非是固定的，而是通过读取文件 / 读取网络获取到的。

（1）在界面上创建一个下拉框

（2）创建文件 d:/config.txt，编写选项，每个选项占一行

（3）修改 widget.cpp，从文件中读取选项

使用 ifstream 打开文件
使用 getline 读取每一行
使用 QString::fromStdString 把 std::string 转成 QString

（4）执行程序

可以看到文件内容已经被加载到下拉框中：

Qt 中也提供了 QFile 实现读写文件的功能，当然使用 C++ 标准库的 std::fstream 也是完全可以的。之所以存在两套，是因为 Qt 诞生较早（1991 年左右），此时 C++ 还没有完成 “标准化” 的工作，C++ 标准库这样的概念自然也没有诞生。

因此 Qt 就自己打造了一套库，实现了字符串、容器、文件操作、多线程、网络操作、定时器、正则表达式等内容。（由于 C++ 标准委员会的不作为，至今仍然有些 Qt 提供的功能，是标准库不具备的）

2.4 Spin Box 微调框

使用 QSpinBox 或者 QDoubleSpinBox 表示 “微调框”，它是带有按钮的输入框，可以用来输入整数 / 浮点数，通过点击按钮来修改数值大小。

由于 SpinBox 和 QDoubleSpinBox 用法基本相同，就只介绍 SpinBox 的使用了。

Spin 英文原意为 “旋转”，此处引申成 “微调”。

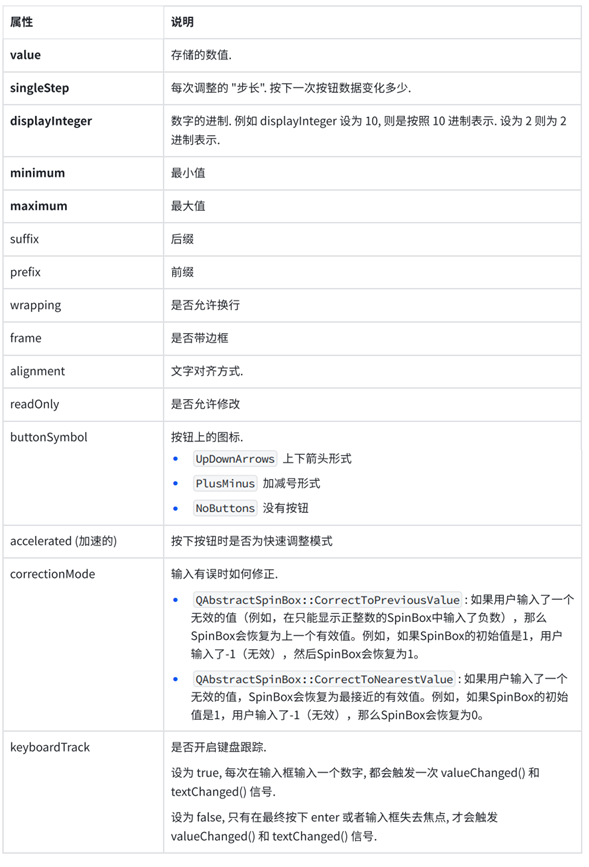

（1）QSpinBox 关键属性

核心信号：

调整麦当劳购物车中的份数，案例演示：

（1）在界面上创建下列内容

三个下拉框：objectName 为 comboBox 到 comboBox_3
三个微调框：objectName 为 spinBox 到 spinBox_3
一个按钮：objectName 为 pushButton

（2）编写代码，修改 widget.cpp，给下拉框设置初始值

（3）编写代码，给按钮添加 slot 函数

（4）执行程序

可以看到当用户选择不同的内容时，点击按钮就能获取到对应的结果，同时我们也无法输入一些超出范围的非法值。

2.5 Date Edit 和 Time Edit 微调框

使用 QDateEdit 作为日期的微调框：

使用 QTimeEdit 作为时间的微调框：

使用 QDateTimeEdit 作为时间日期的微调框：

这几个控件用法非常相似，这里以 QDateTimeEdit 为例进行介绍。

QDateTimeEdit 核心属性：

（1）关于本地时间（LocalTime）和协调世界时（UTC）

UTC 时间是一个基于原子钟的标准时间，不受地球的自转周期影响，和格林威治时间（GMT）是非常接近的，科学家会通过精密的设备来测量并维护。

我们的计算机内部使用的时间就是基于 UTC 时间。

本地时间则是基于不同的时区，对 UTC 时间做出了一些调整。比如咱们使用的北京时间，位于 “东八区”，就需要在 UTC 时间基础上 +8 个小时的时差。

核心信号：

实现日期计算器，案例演示：

（1）在界面上创建两个 QDateTimeEdit 和一个按钮，一个 label

QDateTimeEdit 的 objectName 为 dateTimeEdit_old 和 dateTimeEdit_new

（2）编写计算按钮的 slot 函数

使用 daysTo 函数可以计算两个日期的天数
使用 secsTo 函数可以计算两个时间的秒数
通过（秒数 / 3600）换算成小时数，再余上 24 得到零几个小时
使用 QString::number 把整数转成 QString 进行拼接

（3）执行程序

2.6 Dial 旋钮

使用 QDial 表示一个旋钮。

有些程序通过鼠标拖动旋钮旋转，即可完成一些相关的设置。

核心属性：

核心信号：

调整窗口透明度，案例演示：

（1）在界面上创建一个旋钮，并对其数值进行初始化

（2）编写 widget.cpp，设置旋钮的 valueChanged slot 函数

（3）运行程序

观察效果，可以看到随着拖动旋钮旋转，不透明度发生明显变化：

2.7 Slider 滑动条

使用 QSlider 表示一个滑动条：

QSlider 和 QDial 都是继承自 QAbstractSlider，因此用法上基本相同。

核心属性：

核心信号：

调整窗口大小，案例演示：

（1）在界面上创建两个滑动条，分别是水平和垂直滑动条

objectName 分别为 horizontalSlider 和 verticalSlider

（2）编写代码初始化滑动条

（3）编写滑动条的 valueChanged slot 函数

（4）执行程序

可以看到调整滑动条，窗口大小就会随之改变：

通过自定义快捷键调整滑动条位置，案例演示：

设置 - 减小 value，设置 = 增加 value

默认情况下滑动条可以通过方向键或者 pageUp / pageDown 调整大小。

（1）在界面上创建滑动条和 label

（2）创建 valueChanged 的 slot 函数

（3）修改 widget.cpp 构造函数，增加快捷键

使用 QShortCut 类设置快捷键
快捷键触发时，会发出 QShortcut::activated 信号，我们连接到⾃⼰写的 slot 函数

（4）编写自定义 slot 函数

（5）执行程序

观察效果，可以看到此时按下 - 和 = 就可以调整 value 的值了：

本篇完。
