2.2 本征VLAN（pvid与native vlan）

• pvid与native vlan是思科与华为交换机中的概念，虽然说法有不同，但是其本质上还是缺省vlan

  • 缺省vlan默认为1，各个端口都有一个缺省的vlan，该值支持修改

• 本征VLAN

  • 首先在交换机中trunk的接口我们一般称之为干道接口(思科里称为中继接口)，干道接口是允许所有带VLAN的标签（tag）的帧通过，即permit any all（默认即是允许所有），如果遇到没有打标签的流量，交换机也会将其打上vlan1的tag

    但是有时候这些流量我们并不想它以vlan1的身份进行传输，所以我们可以配置本征vlan，使得这个流量以其他VLAN身份进行传输！

  • pvid主要作用是为了解决无法打vlan标签的设备与能打vlan标签的设备进行通信而存在。其次：设备管理通信作用。

• 补充

  • trunk是可以放通其他vlan标签通过的，且trunk是可以不配置pvid的

    pc=无法打标签，交换机=可以打标签。

    我们在给交换机接口配置vlan的时候，其实本质上是在把默认的管理vlan 1替换成自己自定义的那个vlan。有时候不显示，不代表接口没有vlan，默认都是有vlan的（只有1 是不显示的）

• 实验

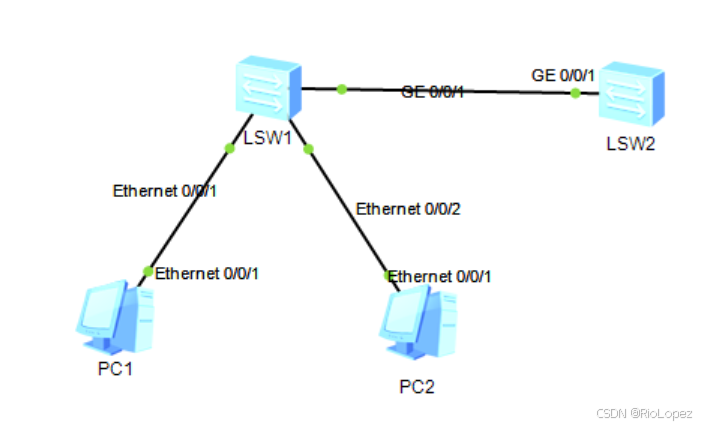

  两个pc接入同一个二层交换，其中交换机默认是带pvid 1的，这个时候用pc1去ping pc2，然后再交换机0/0/2口进行抓包，然后就能看到数据通过的



  这里可以看到没有pvid的相关信息，因为数据没有通过trunk所以没有运用到pvid技术

• 然后我们做一个实验来看一下pvid的实际应用

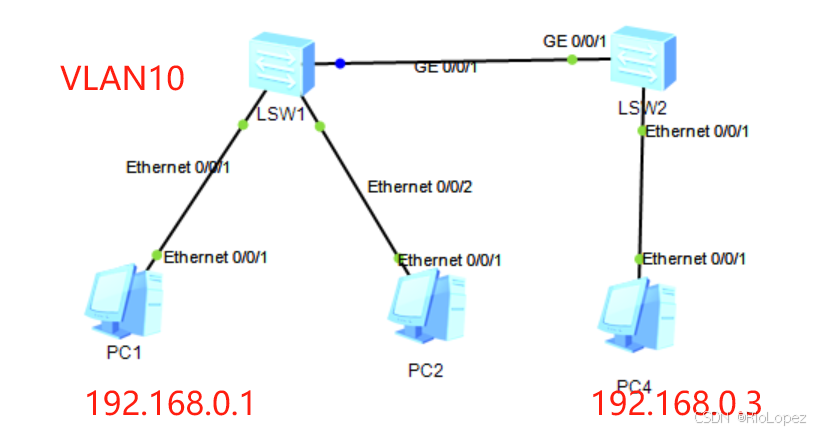

• 创建两个交换机和若干个PC（如上图）

• 为交换机配置VLAN（VLAN10）

• SW1和SW2之间的连接端口配置为Trunk模式，并且允许相应的VLAN通过

• 将PC连接到交换机的Access端口，并为每个PC配置相应的VLAN（VLAN10）

 SW1配置

system-view

# 创建VLAN 10
vlan 10

# 配置Eth0/0/1为Access端口，并加入VLAN 10，设置PVID为10
interface e0/0/1
 port link-type access
 port default vlan 10  # 这会自动设置PVID为10

# 配置Gig0/0/1为Trunk端口，允许VLAN 10通过
interface g0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10

# 保存配置（可选可不选，但推荐）
save

SW2配置

system-view

# 创建VLAN 10
vlan 10

# 配置Eth0/0/1为Access端口，并加入VLAN 10，设置PVID为10
interface e0/0/1
 port link-type access
 port default vlan 10  # 这会自动设置PVID为10

# 配置Gig0/0/1为Trunk端口，允许VLAN 10通过
interface g0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10

# 保存配置（可选可不选，但推荐）
save

然后使用PC1去ping到PC4 然后使用wireshark在Trunk线路上抓包

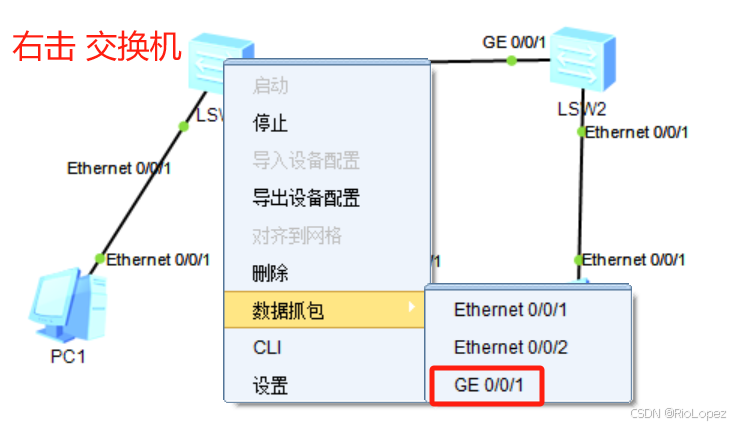

1. 右击交换机 选择数据抓包，然后选择Trunk线路端口（G0/0/1）
2. 查看ICMP包的内容

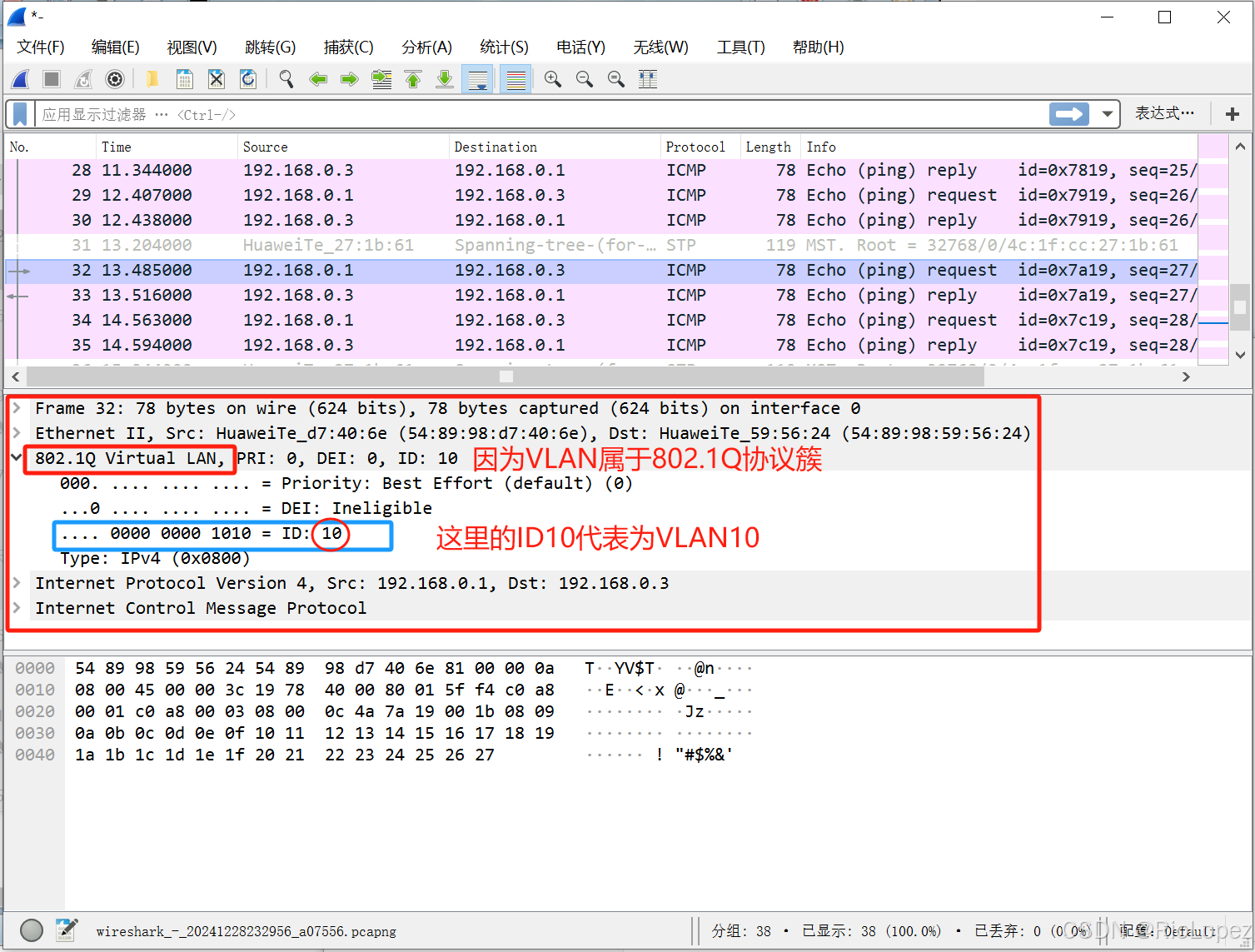

        仔细观察可以发现相比较于上一个图片，这个数据包多了一个802.1Q的协议簇这是因为VLAN属于802.1Q协议簇。ID：10 表示VLAN10
