eNSP课程：虚拟局域网技术1

配置过程

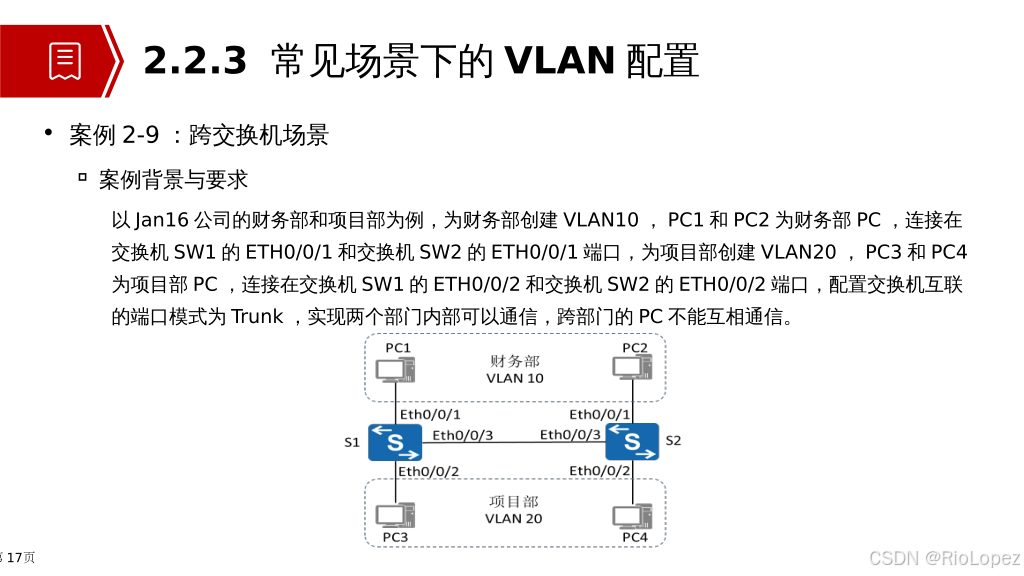

在SW1和SW2上创建VLAN10和VLAN20

<SW1>system-view
[SW1]vlan batch 10 20

<SW2>system-view
[SW2]vlan batch 10 20

将PC的交换机端口配置为access模式

SW1

int e0/0/1
port link-type access
port default vlan 10
int e0/0/2
port link-type access
port default vlan 20
quit

SW2

int e0/0/1
port link-type access
port default vlan 10
quit
int e0/0/2
port link-type access
port default vlan 20
quit

将交换机之间的端口配置为trunk模式并放行vlan10和vlan20

SW1

int e0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
quit

SW2

int e0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
quit

验证交换机已创建的VLAN信息

display vlan

验证交换机端口模式

display port vlan

配置各PC的IP地址 相互ping通实验
