工作中在用Qt写界面程序时需要完成一项功能：客户端和服务端连接成功后需要实时显示从服务端发送过来的图片，并可以用鼠标滚轮进行缩放以及拖拽。由于之前学习过些许OpenGL关于纹理贴图的技术，且Qt已集成OpenGL模块，因此打算用该技术完成。OpenGL显示图片使用GPU渲染，如果程序需要做到毫秒级的刷新频率，用该方法可以很大程度上缓解CPU的压力，图片的动态显示也更流畅。

下面我用一个demo程序简要记录下自己的使用方法，我会把代码都贴上来。我创建了一个简单的对话框应用程序，对话框放了一个widget控件，然后自己写了一个GL_Image类，继承自QGLWidget，实现了我需要完成的鼠标控制功能，同时为防止图片显示变形做了必要的等比例缩放，GL_Image类的对象将图片绘制在widget控件上。

也可以在将GL_Image类改成继承QOpenGLWidget的实现，修改很简单，见博客下方评论。

1、在pro文件加入Qt对OpenGL模块的支持，在QT+=的最后加上opengl

QT       += core gui opengl

2、GL_Image类

gl_image.h

#ifndef GL_IMAGE_H
#define GL_IMAGE_H

#include <QWheelEvent>
#include <QGLWidget>
#include <QTimer>

class GL_Image : public QGLWidget
{
    Q_OBJECT

public:
    enum
    {
        Left_Bottom_X,
        Left_Bottom_Y,
        Right_Bottom_X,
        Right_Bottom_Y,
        Right_Top_X,
        Right_Top_Y,
        Left_Top_X,
        Left_Top_Y,
        Pos_Max
    };

    GL_Image(QWidget* parent = nullptr);
    // 设置实时显示的数据源
    void setImageData(uchar* imageSrc, uint width, uint height);

protected:
    // 重写QGLWidget类的接口
    void initializeGL();
    void paintGL();
    void resizeGL(int w, int h);

    // 鼠标事件
    void wheelEvent(QWheelEvent* e);
    void mouseMoveEvent(QMouseEvent* e);
    void mousePressEvent(QMouseEvent* e);
    void mouseReleaseEvent(QMouseEvent* e);
    void mouseDoubleClickEvent(QMouseEvent* e);

private:
    uchar* imageData_;           //纹理显示的数据源
    QSize imageSize_;            //图片尺寸
    QSize adaptImageSize_;       //适配尺寸
    QSize Ortho2DSize_;          //窗口尺寸
    GLuint textureId_;           //纹理对象ID
    int vertexPos_[Pos_Max];     //窗口坐标
    float texturePos_[Pos_Max];  //纹理坐标
    bool dragFlag_;              //鼠标拖拽状态
    QPoint dragPos_;             //鼠标拖拽位置
    float scaleVal_;             //缩放倍率
};

#endif // GL_IMAGE_H

gl_image.cpp

#include "gl_image.h"

GL_Image::GL_Image(QWidget* parent):
    QGLWidget(parent)
{
    imageData_ = nullptr;
    dragFlag_ = false;
    scaleVal_ = 1.0;
}

// 设置待显示的数据源和尺寸
void GL_Image::setImageData(uchar* imageSrc, uint width, uint height)
{
    imageData_ = imageSrc;
    imageSize_.setWidth(width);
    imageSize_.setHeight(height);
}

void GL_Image::initializeGL()
{
    // 生成一个纹理ID
    glGenTextures(1, &textureId_);
    // 绑定该纹理ID到二维纹理上
    glBindTexture(GL_TEXTURE_2D, textureId_);
    // 用线性插值实现图像缩放
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
}

// 窗口绘制函数
void GL_Image::paintGL()
{
    static bool initTextureFlag = false;
    // 设置背景颜色
    glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

    if(imageData_ == nullptr){
        return;
    }

    glBindTexture(GL_TEXTURE_2D, textureId_);

    if(!initTextureFlag)
    {
        // 生成纹理
        glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, imageSize_.width(), imageSize_.height(), 0, GL_RGBA, GL_UNSIGNED_BYTE, imageData_);

        // 初始化顶点坐标（居中显示）
        int x_offset = 0;
        int y_offset = 0;
        if(imageSize_.width()<Ortho2DSize_.width() && imageSize_.height()<Ortho2DSize_.height())
        {
            // 当图片宽、高都比窗口尺寸小时，只需计算贴图时在水平和垂直方向上的偏移即可
            x_offset = (Ortho2DSize_.width()-imageSize_.width()) / 2;
            y_offset = (Ortho2DSize_.height()-imageSize_.height()) / 2;
        }
        else
        {
            // 当图片宽或高比窗口尺寸大时，需再要先对图片做等比例缩放，计算贴图时在水平和垂直方向上的偏移
            float w_rate = float(Ortho2DSize_.width()) / imageSize_.width();
            float h_rate = float(Ortho2DSize_.height()) / imageSize_.height();
            if(w_rate < h_rate)
            {
                x_offset = 0;
                y_offset = (Ortho2DSize_.height()-imageSize_.height()*w_rate) / 2;
            }
            else
            {
                x_offset = (Ortho2DSize_.width()-imageSize_.width()*h_rate) / 2;
                y_offset = 0;
            }
        }

        adaptImageSize_.setWidth(Ortho2DSize_.width()-2*x_offset);
        adaptImageSize_.setHeight(Ortho2DSize_.height()-2*y_offset);

        // 顶点坐标保存的是相对于窗口的位置
        vertexPos_[Left_Bottom_X] = x_offset;
        vertexPos_[Left_Bottom_Y] = y_offset;
        vertexPos_[Right_Bottom_X] = Ortho2DSize_.width() - x_offset;
        vertexPos_[Right_Bottom_Y] = y_offset;
        vertexPos_[Right_Top_X] = Ortho2DSize_.width() - x_offset;
        vertexPos_[Right_Top_Y] = Ortho2DSize_.height() - y_offset;
        vertexPos_[Left_Top_X] = x_offset;
        vertexPos_[Left_Top_Y] = Ortho2DSize_.height() - y_offset;

        // 纹理坐标点保存的是相对于图片的位置
        texturePos_[Left_Bottom_X] = 0.0f;
        texturePos_[Left_Bottom_Y] = 0.0f;
        texturePos_[Right_Bottom_X] = 1.0f;
        texturePos_[Right_Bottom_Y] = 0.0f;
        texturePos_[Right_Top_X] = 1.0f;
        texturePos_[Right_Top_Y] = 1.0f;
        texturePos_[Left_Top_X] = 0.0f;
        texturePos_[Left_Top_Y] = 1.0f;

        initTextureFlag = true;
    }
    else
    {
        // 第一次显示用glTexImage2D方式显示，后面用glTexSubImage2D动态修改纹理数据的方式显示
        glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, imageSize_.width(), imageSize_.height(), GL_RGBA, GL_UNSIGNED_BYTE, imageData_);
    }

    glEnable(GL_TEXTURE_2D);
    glBegin(GL_POLYGON);
    glTexCoord2d(texturePos_[Left_Bottom_X], texturePos_[Left_Bottom_Y]);
    glVertex2d(vertexPos_[Left_Bottom_X], vertexPos_[Left_Bottom_Y]);
    glTexCoord2d(texturePos_[Left_Top_X], texturePos_[Left_Top_Y]);
    glVertex2d(vertexPos_[Left_Top_X], vertexPos_[Left_Top_Y]);
    glTexCoord2d(texturePos_[Right_Top_X], texturePos_[Right_Top_Y]);
    glVertex2d(vertexPos_[Right_Top_X], vertexPos_[Right_Top_Y]);
    glTexCoord2d(texturePos_[Right_Bottom_X], texturePos_[Right_Bottom_Y]);
    glVertex2d(vertexPos_[Right_Bottom_X], vertexPos_[Right_Bottom_Y]);
    glEnd();
    glDisable(GL_TEXTURE_2D);
    // 交换前后缓冲区
    swapBuffers();
}

void GL_Image::resizeGL(int w, int h)
{
    // 传入的w，h时widget控件的尺寸
    Ortho2DSize_.setWidth(w);
    Ortho2DSize_.setHeight(h);
    glViewport(0,0, w, h);
    glMatrixMode(GL_PROJECTION);
    glLoadIdentity();
    glOrtho(0, Ortho2DSize_.width(), Ortho2DSize_.height(), 0, -1, 1);
    glMatrixMode(GL_MODELVIEW);
}

// 鼠标滚轮实现图片倍率缩放,缩放间隔为0.1，调整绘制位置的偏移，调用paintGL重绘
void GL_Image::wheelEvent(QWheelEvent* e)
{
    if(e->delta() > 0)
    {
        scaleVal_ += 0.1;
        scaleVal_ = scaleVal_>3? 3:scaleVal_;
    }
    else
    {
        scaleVal_ -= 0.1;
        scaleVal_ = scaleVal_<0.1? 0.1:scaleVal_;
    }

    uint16_t showImgWidth = adaptImageSize_.width() * scaleVal_;
    uint16_t showImgHeight = adaptImageSize_.height() * scaleVal_;

    int xoffset = (Ortho2DSize_.width() - showImgWidth)/2;
    int yoffset = (Ortho2DSize_.height() - showImgHeight)/2;

    vertexPos_[Left_Bottom_X] = xoffset;
    vertexPos_[Left_Bottom_Y] = yoffset;
    vertexPos_[Right_Bottom_X] = xoffset + showImgWidth;
    vertexPos_[Right_Bottom_Y] = yoffset;
    vertexPos_[Right_Top_X] = xoffset + showImgWidth;
    vertexPos_[Right_Top_Y] = yoffset + showImgHeight;
    vertexPos_[Left_Top_X] = xoffset;
    vertexPos_[Left_Top_Y] = yoffset + showImgHeight;

    paintGL();
}

// 实现鼠标拖拽图片，鼠标在拖拽过程中会反复调用此函数，因此一个连续的拖拽过程可以
// 分解为多次移动的过程，每次移动都是在上一个位置的基础上进行一次位置调节
void GL_Image::mouseMoveEvent(QMouseEvent* e)
{
    if (dragFlag_)
    {
        int scaledMoveX = e->x()-dragPos_.x();
        int scaledMoveY = e->y()-dragPos_.y();

        vertexPos_[Left_Bottom_X] += scaledMoveX;
        vertexPos_[Left_Bottom_Y] += scaledMoveY;
        vertexPos_[Left_Top_X] += scaledMoveX;
        vertexPos_[Left_Top_Y] += scaledMoveY;
        vertexPos_[Right_Top_X] += scaledMoveX;
        vertexPos_[Right_Top_Y] += scaledMoveY;
        vertexPos_[Right_Bottom_X] += scaledMoveX;
        vertexPos_[Right_Bottom_Y] += scaledMoveY;

        dragPos_.setX(e->x());
        dragPos_.setY(e->y());
        paintGL();
    }
}

void GL_Image::mousePressEvent(QMouseEvent* e)
{
    if(scaleVal_ > 0)
    {
        dragFlag_ = true;
        dragPos_.setX(e->x());
        dragPos_.setY(e->y());
    }
}

void GL_Image::mouseReleaseEvent(QMouseEvent* e)
{
    dragFlag_ = false;
}

// 双击实现原比例显示，缩放倍率设置为1.0
void GL_Image::mouseDoubleClickEvent(QMouseEvent* e)
{
    scaleVal_ = 1.0;

    uint16_t showImgWidth = adaptImageSize_.width() * scaleVal_;
    uint16_t showImgHeight = adaptImageSize_.height() * scaleVal_;

    int xoffset = (Ortho2DSize_.width() - showImgWidth)/2;
    int yoffset = (Ortho2DSize_.height() - showImgHeight)/2;

    vertexPos_[Left_Bottom_X] = xoffset;
    vertexPos_[Left_Bottom_Y] = yoffset;
    vertexPos_[Right_Bottom_X] = xoffset + showImgWidth;
    vertexPos_[Right_Bottom_Y] = yoffset;
    vertexPos_[Right_Top_X] = xoffset + showImgWidth;
    vertexPos_[Right_Top_Y] = yoffset + showImgHeight;
    vertexPos_[Left_Top_X] = xoffset;
    vertexPos_[Left_Top_Y] = yoffset + showImgHeight;

    paintGL();
}

对话框头文件dialog.h

#ifndef DIALOG_H
#define DIALOG_H

#include <QDialog>
#include <QTimer>
#include "gl_image.h"

namespace Ui {
class Dialog;
}

class Dialog : public QDialog
{
    Q_OBJECT

public:
    explicit Dialog(QWidget *parent = nullptr);
    ~Dialog();

private slots:
    void slotTimeOut();

private:
    Ui::Dialog *ui;
    GL_Image* glImage;
    QTimer timer;
};

#endif // DIALOG_H

对话框实现文件dialog.cpp

#include "dialog.h"
#include "ui_dialog.h"

Dialog::Dialog(QWidget *parent) :
    QDialog(parent),
    ui(new Ui::Dialog)
{
    ui->setupUi(this);
    // 将widget控件作为绘制窗口
    glImage = new GL_Image(ui->widget);
    glImage->setFixedSize(ui->widget->size());

    connect(&timer, SIGNAL(timeout()), this, SLOT(slotTimeOut()));
    timer.setTimerType(Qt::PreciseTimer);
    timer.start(100);
}

Dialog::~Dialog()
{
    delete ui;
}

// 主界面开启定时器，在界面循环显示4个方向的图片
void Dialog::slotTimeOut()
{
    static uint i = 0;

    char imageName[100];
    // 需要修改为自己的图片路径
    sprintf(imageName, "/home/gk/program/Qt/QtOpenGLWidget/images/lena%d.jpg", i++%4);
    QImage image(imageName);
    QImage rgba = image.rgbSwapped(); //qimage加载的颜色通道顺序和opengl显示的颜色通道顺序不一致,调换R通道和B通道
    glImage->setImageData(rgba.bits(), rgba.width(), rgba.height());
    glImage->repaint(); //窗口重绘，repaint会调用paintEvent函数，paintEvent会调用paintGL函数实现重绘
}

入口文件main.cpp

#include <QApplication>
#include "dialog.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    Dialog w;
    w.show();
    return a.exec();
}

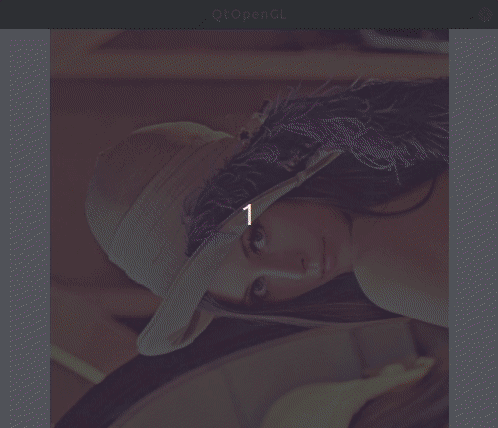

gif效果图简单演示了实时显示和鼠标滚轮缩放、拖拽功能
