1.添加postgres扩展

CREATE EXTENSION PostGIS
CREATE EXTENSION pgRouting

2.导入线数据至pg数据库

将shp数据，通过PostGIS Bundle导入至数据库，shp数据尽量为LineString类型，避免MultiLineString类型（多部件无法进行网络分析），以线的表名称“linetest”为例。

若导入为MultiLineString类型，则可在数据库表中新建geometry类型字段（字段名为“the_geom”，空间参考srid为4490），将MultiLineString类型转换为LineString类型。

（1）LineString类型字段创建方法：

select addgeometrycolumn('linetest', 'the_geom', 4490, 'LINESTRING', 2, FALSE)

（2）MultiLineString类型转换为LineString类型：

update linetest
set the_geom = st_linemerge(geom)

3.创建网络拓扑

根据linetest表，创建网络拓扑，作为分析的基础。shp导入后，linetest表会自动包含gid字段，可作为线段的唯一标识。

（1）创建必要的字段：

source integer类型 ##起点id，空值即可

target integer类型 ##终点id，空值即可

cost double类型 ##线段长度，赋值

创建字段：

ALTER TABLE linetest ADD COLUMN "source" INTEGER  default null;
ALTER TABLE linetest ADD COLUMN "target" INTEGER  default null;
ALTER TABLE linetest ADD COLUMN "cost" DOUBLE PRECISION  default null;

其中：

source、target字段可通过创建拓扑，自动添加线段节点的id。

计算线段长度：

UPDATE roads SET cost =st_length(ST_Transform(the_geom,4551));

其中：

4551为平面坐标系srid，可根据实际情况设置。

（2）创建拓扑

通过pgr_createtopology函数自动创建拓扑关系，其中：

linetest ##线段表名称

0.000001 ##计算容差

the_geom LineString类型 ##线段几何字段

gid integer类型 ##线段唯一id

source integer类型 ##起点id

target integer类型 ##终点id

select pgr_createtopology('linetest',0.000001,the_geom:='the_geom',id:='gid',source:='source',target:='target',rows_where:='true', clean:=false)

执行后，结果为ok，则成功。

（3）拓扑创建结果

执行成功后，自动创建节点表linetest_vertices_pgr，并为linetest表的source、target字段添加对应节点id。

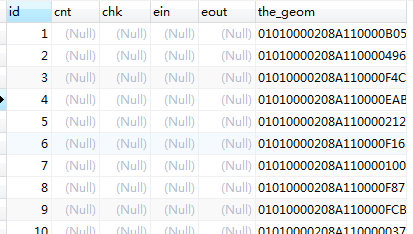

节点表linetest_vertices_pgr：

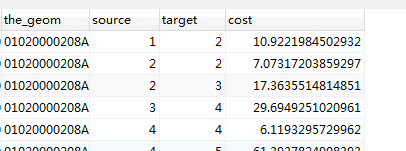

线段表linetest字段赋值结果：

4.计算最短路径

通过pgr_dijkstra函数，计算最短路径。其中：

1、9为两个节点id，directed为是否考虑方向

select * from pgr_dijkstra('select gid as id,source,target,cost::double precision from linetest',1,9,directed:=true)

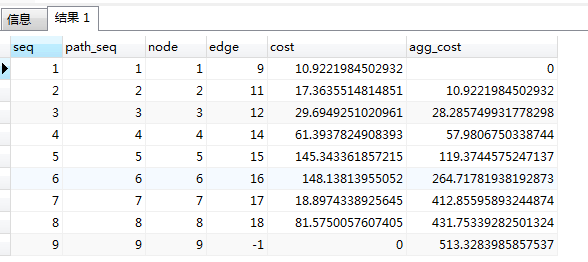

查询结果如下：

其中：

　　1、seq：查询结果排序值

　　2、path_seq：一个路径下的排序值，新的路径重新从1开始

　　3、node：路径中各节点的标识（上一个边的 end，下一个边的 start）

　　4、edge：路径中边的标识

　　5、cost：当前边的成本（长度）

　　6、agg_cost：总成本（总长度）
