如何通过GISBox实现从OSGB到GLB的格式转换？

一、概述

通过GISBox工具，用户可快速实现OSGB格式向GLB格式的批量转换。该方案有效解决了倾斜摄影数据从本地场景（依赖OSGB的高性能渲染）向Web端迁移（需GLB格式的轻量化兼容性）的技术瓶颈，无需编写复杂脚本或使用专业建模软件，即可将GIS三维场景无缝部署至浏览器及各类应用平台。

二、什么是GLB格式？

1、格式本质

GLB是GLTF（GL Transmission Format）标准的二进制版本，由Khronos Group制定。它将3D模型的几何数据、材质、纹理、动画等信息封装在一个文件中，采用紧凑的二进制编码方式存储，显著减少文件体积。

2、结构构成

• JSON数据块‌：存储场景图结构、节点层级、材质定义等元数据。
• ‌二进制缓冲区‌：包含顶点、法线、UV坐标等几何数据，以及纹理、动画等资源。

三、OSGB转GLB的好处？

1. Web端支持能力：将城市倾斜摄影数据转换为GLB后，用户可通过普通浏览器直接访问三维GIS系统，无需安装专业软件。
2. 文件体积压缩：一个10GB的OSGB倾斜摄影模型转换为GLB后，体积可能缩减至6GB，显著减少网络传输时间。
3. 渲染性能优化：在数字孪生项目中，转换后的GLB模型在浏览器中的帧率（FPS）可稳定在30以上，而OSGB直接渲染时可能因插件兼容性问题导致卡顿。
4. 在线可视化平台集成：将OSGB转换为GLB后，可快速接入Cesium、山海鲸等在线GIS平台，实现三维数据与二维地图的叠加分析。
5. 跨领域协作：BIM工程师可将OSGB格式的建筑模型转换为GLB，供游戏设计师用于虚拟场景搭建，或影视特效团队用于背景渲染。

四、利用GISBox转换的具体操作

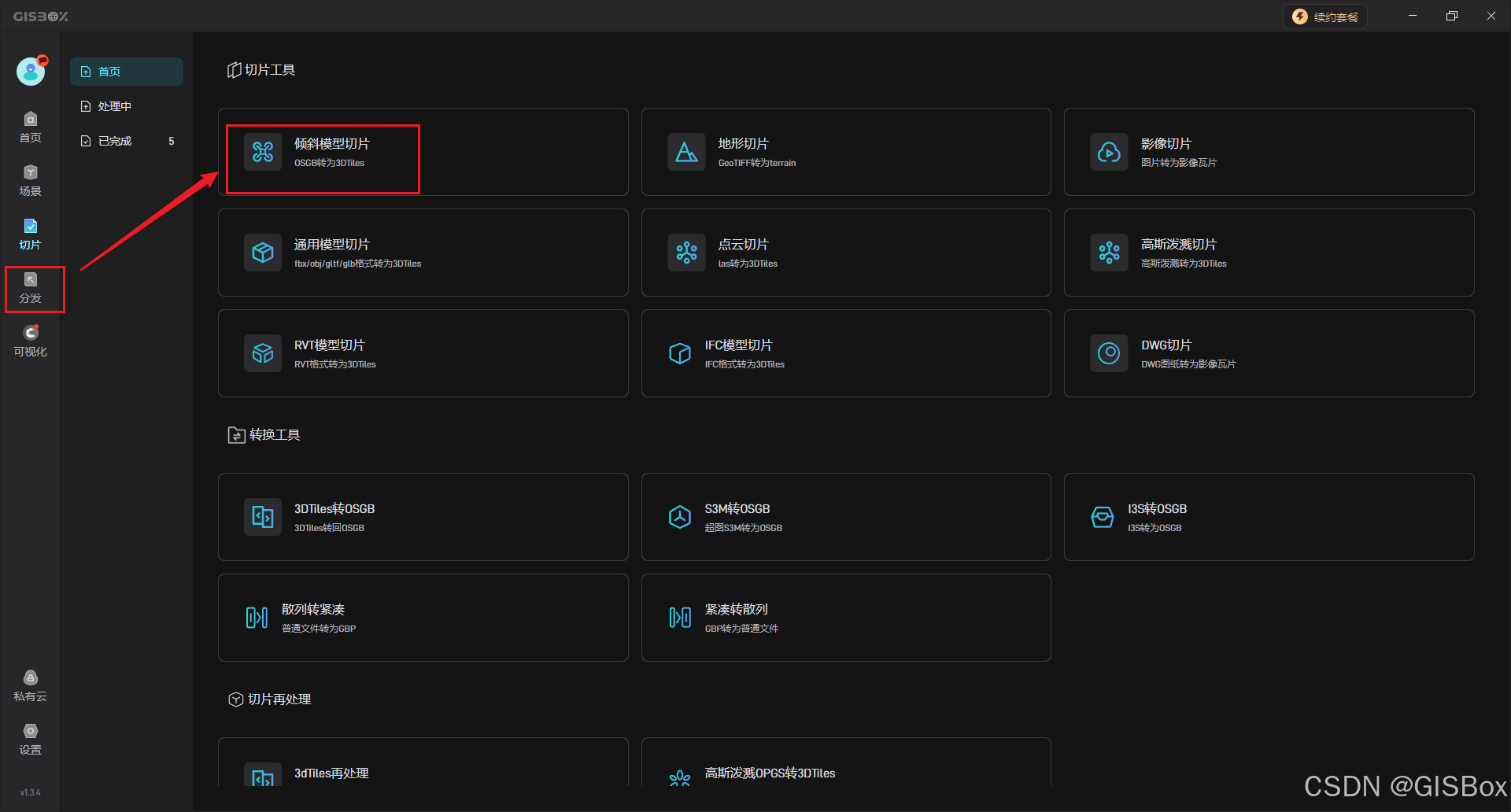

1、打开GISBox软件,点击“切片”，在切片工具中选择“倾斜模型切片”。

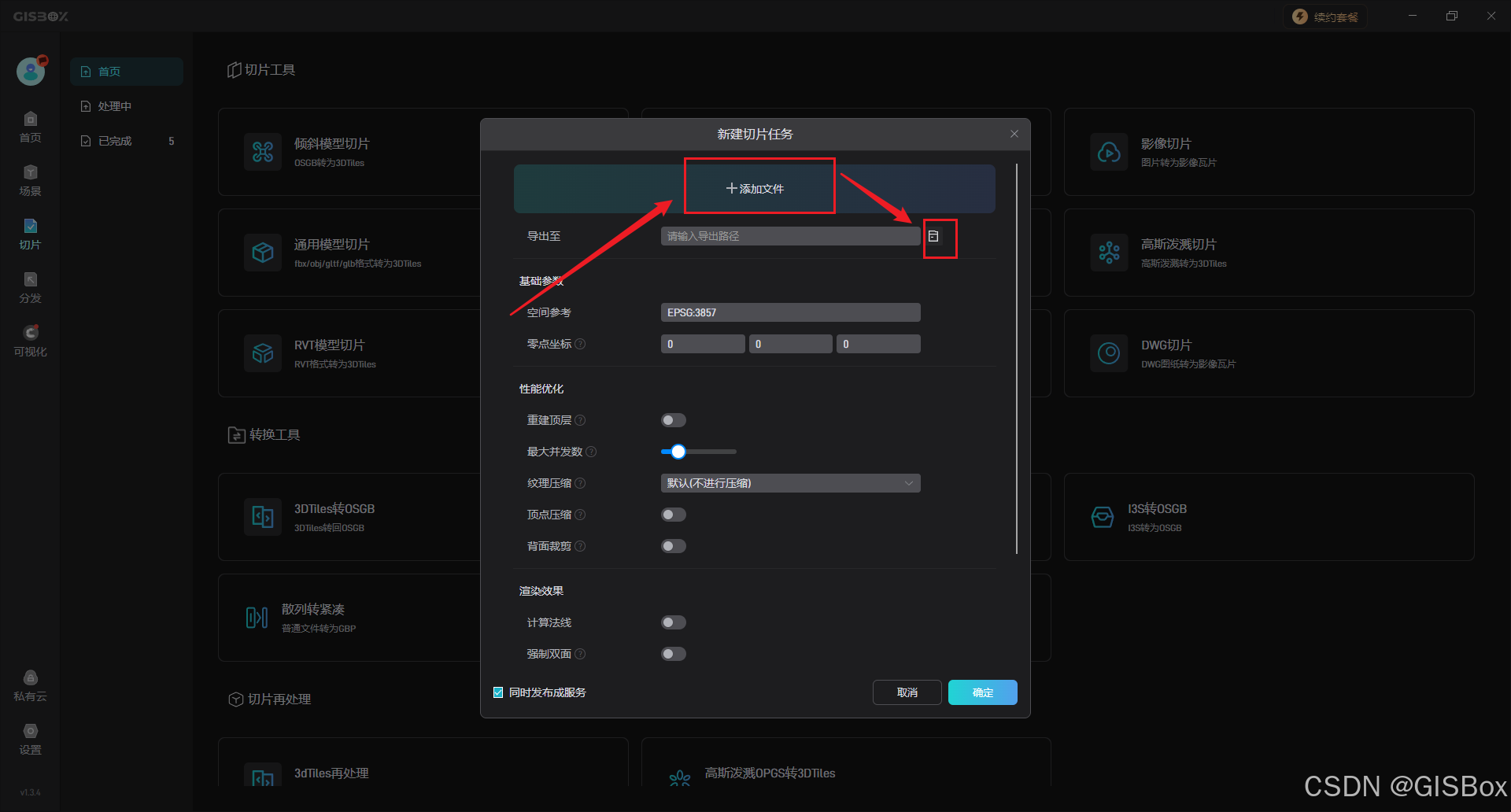

2、点击“添加文件”，将本地的OSGB文件导入进去，点击“图标”按钮，选择文件导出的路径，通常放入空文件夹中。

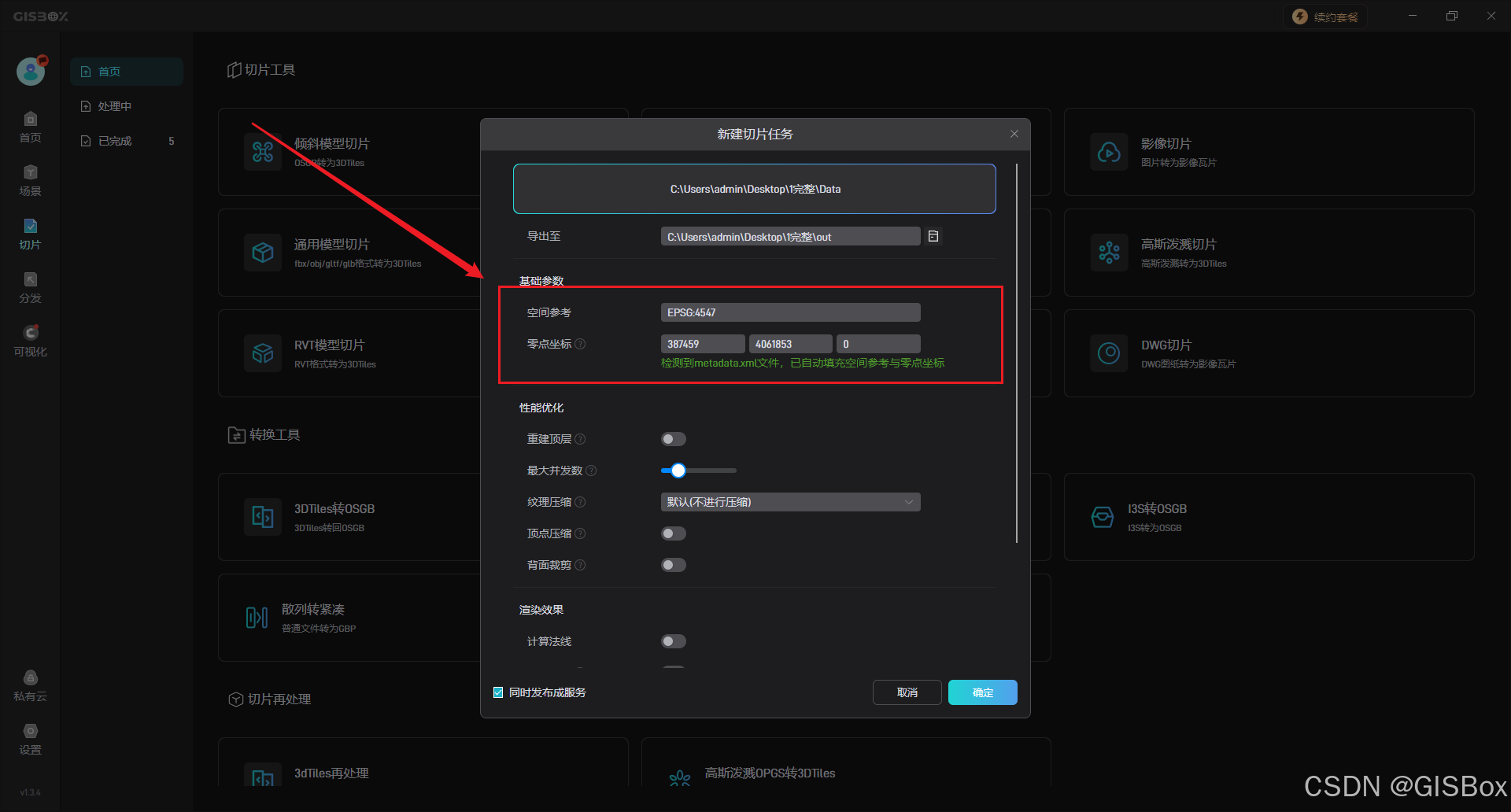

3、添加OSGB文件后，可在“基础参数”中设置切片导出文件夹，“空间参考”和“零点坐标”会根据文件夹中的“metadata.xml”文件自动生成。

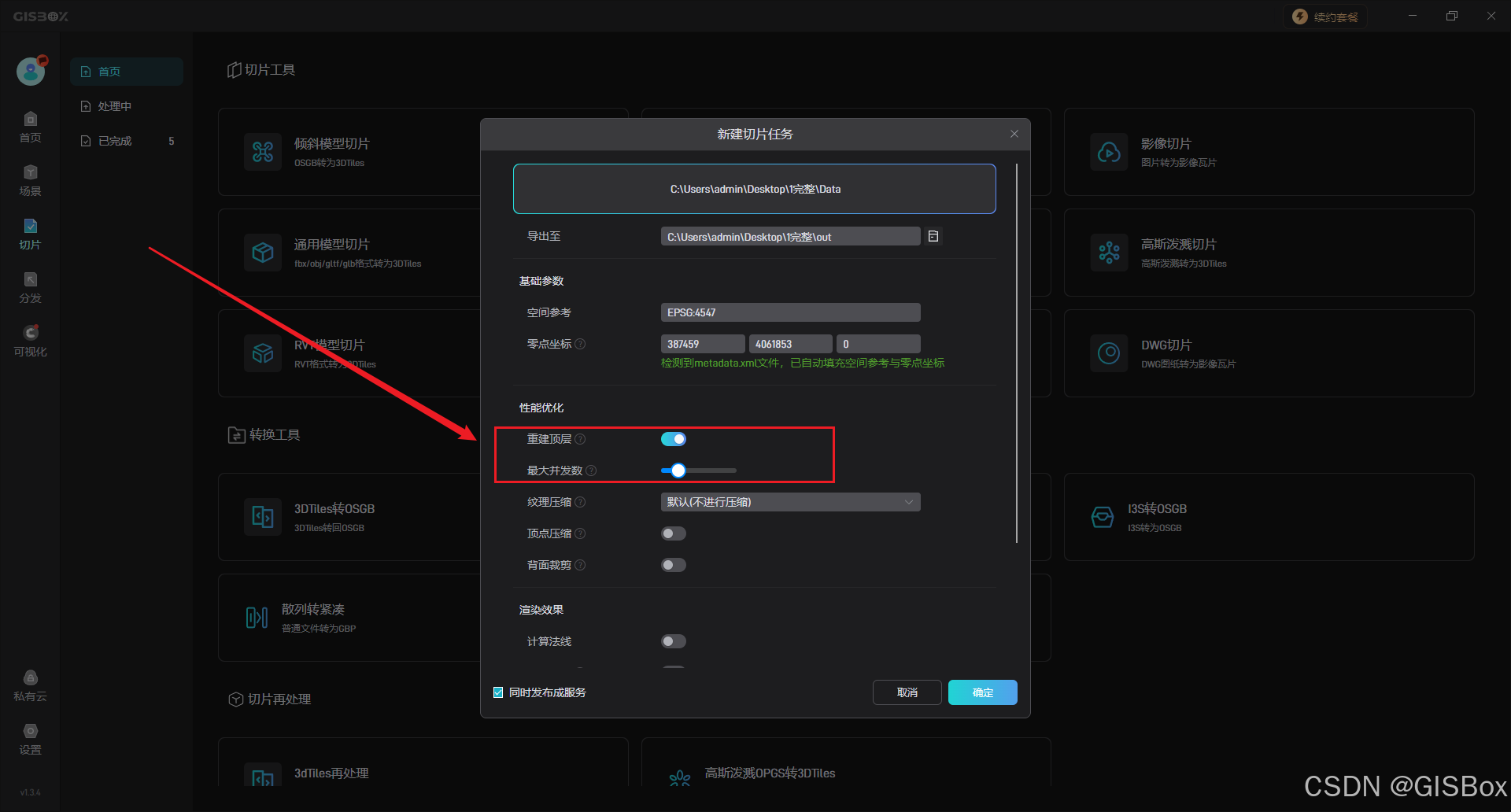

4、“重建顶层”默认关闭，当倾斜三维模型数据量较大时，可以选择开启，显著提升加载性能，增强浏览体验。开启“重建顶层”后会同时出现“最大并发数”，该设置项不建议修改，但如果转换失败可以将该项减少一半重新转换。

“纹理压缩”可设置对纹理的压缩程度来进行性能优化，开启“顶点压缩”可以大量节省传输数据量。

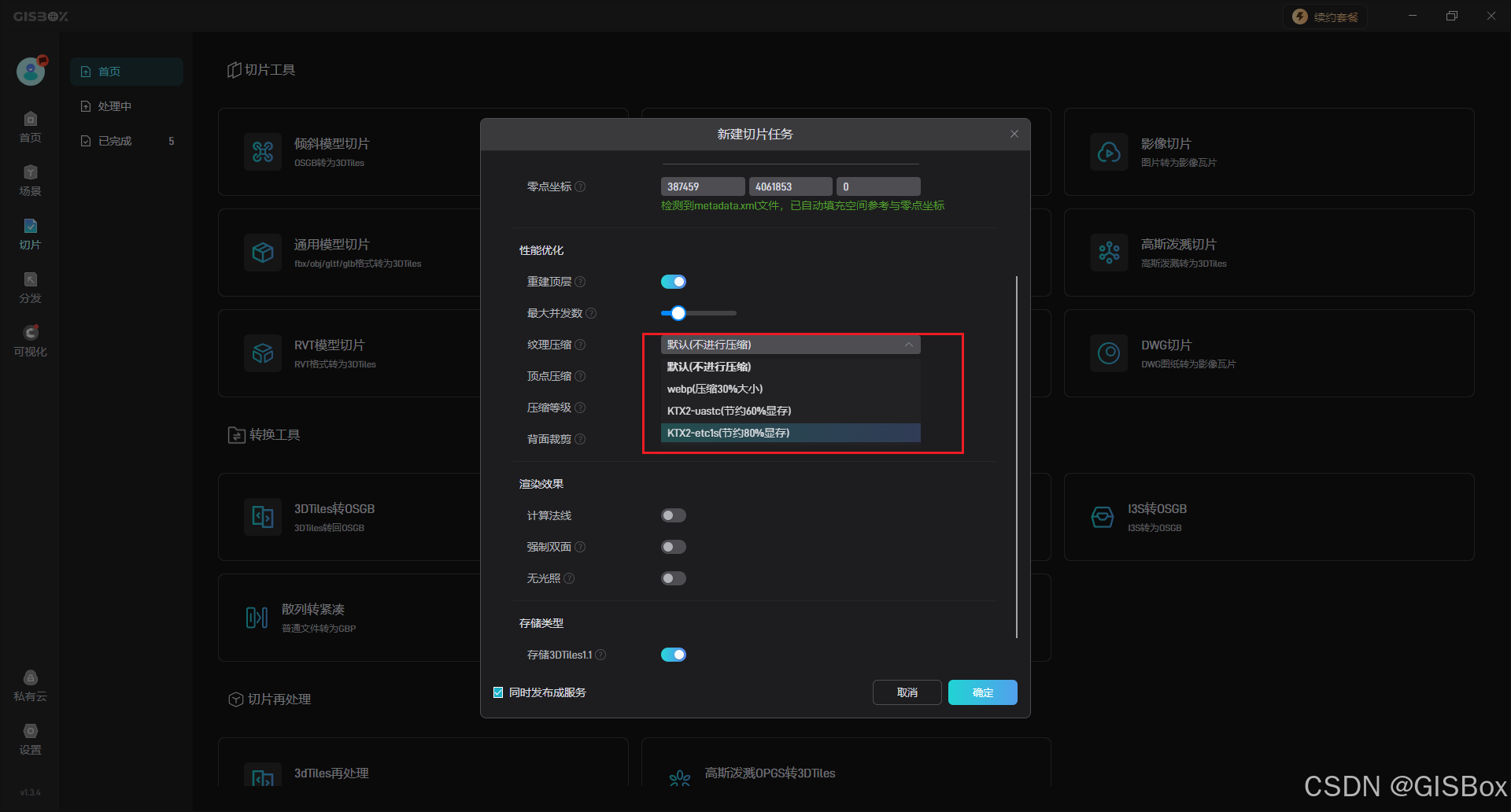

纹理压缩格式选择：

l默认：切片任务会导出JPG格式得到纹理。

lWebp：导出的webp格式纹理存储量约为默认JPG格式的70%，可以加快网络传输，但它只能在chrome下使用，而不会减少显存占用。

lKTX2-uastc：节约60%显存。

lKTX2-etc1s：节约80%显存。

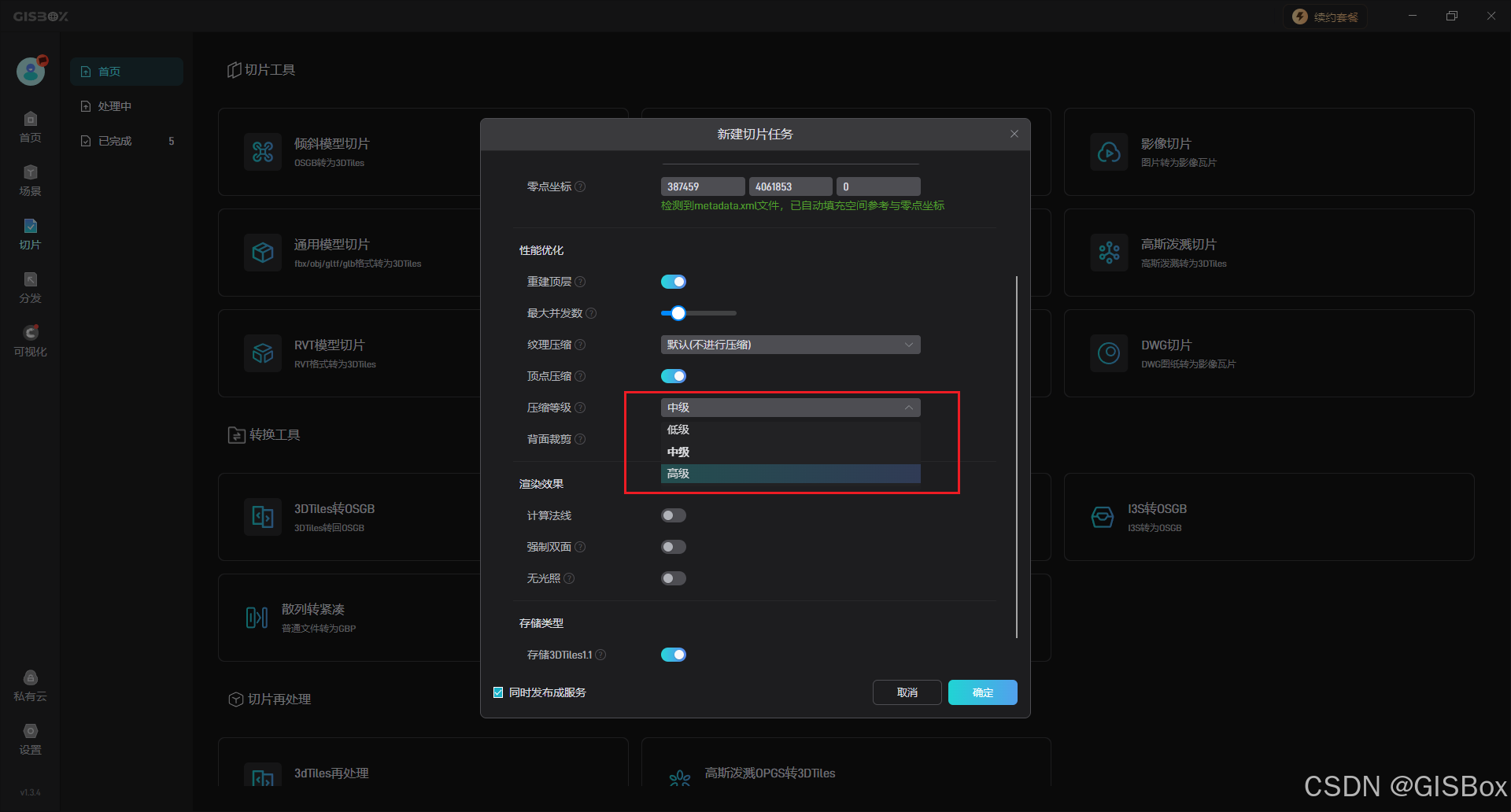

“顶点压缩”开启后，可以减少定点数据的存储量。同时，我们可以选择“压缩等级”，压缩等级越高，压缩率越大。

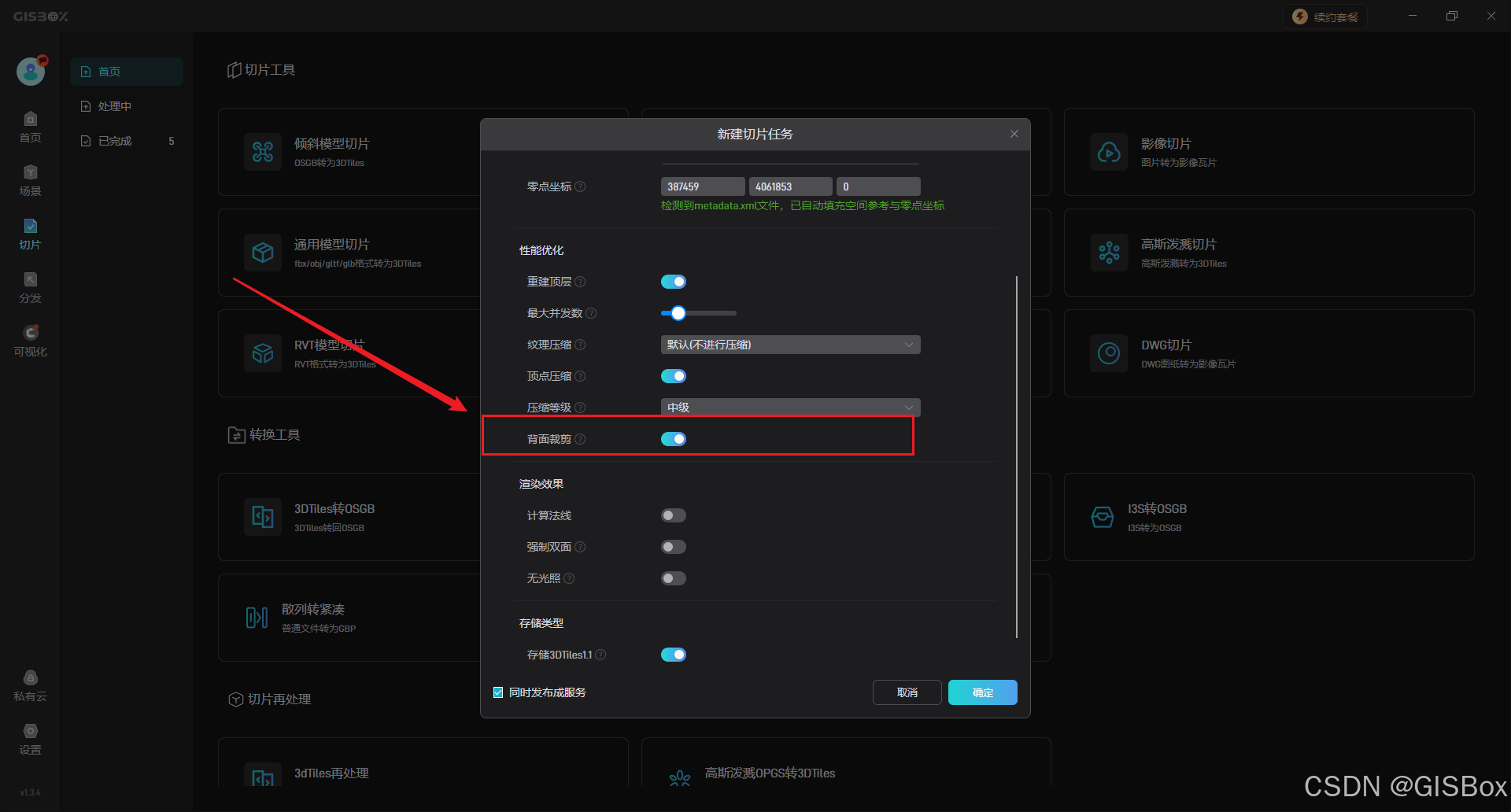

“背面剪裁”默认关闭，开启背面裁剪后，不可见面会被自动剔除，减少渲染负担，同时避免视觉错误。

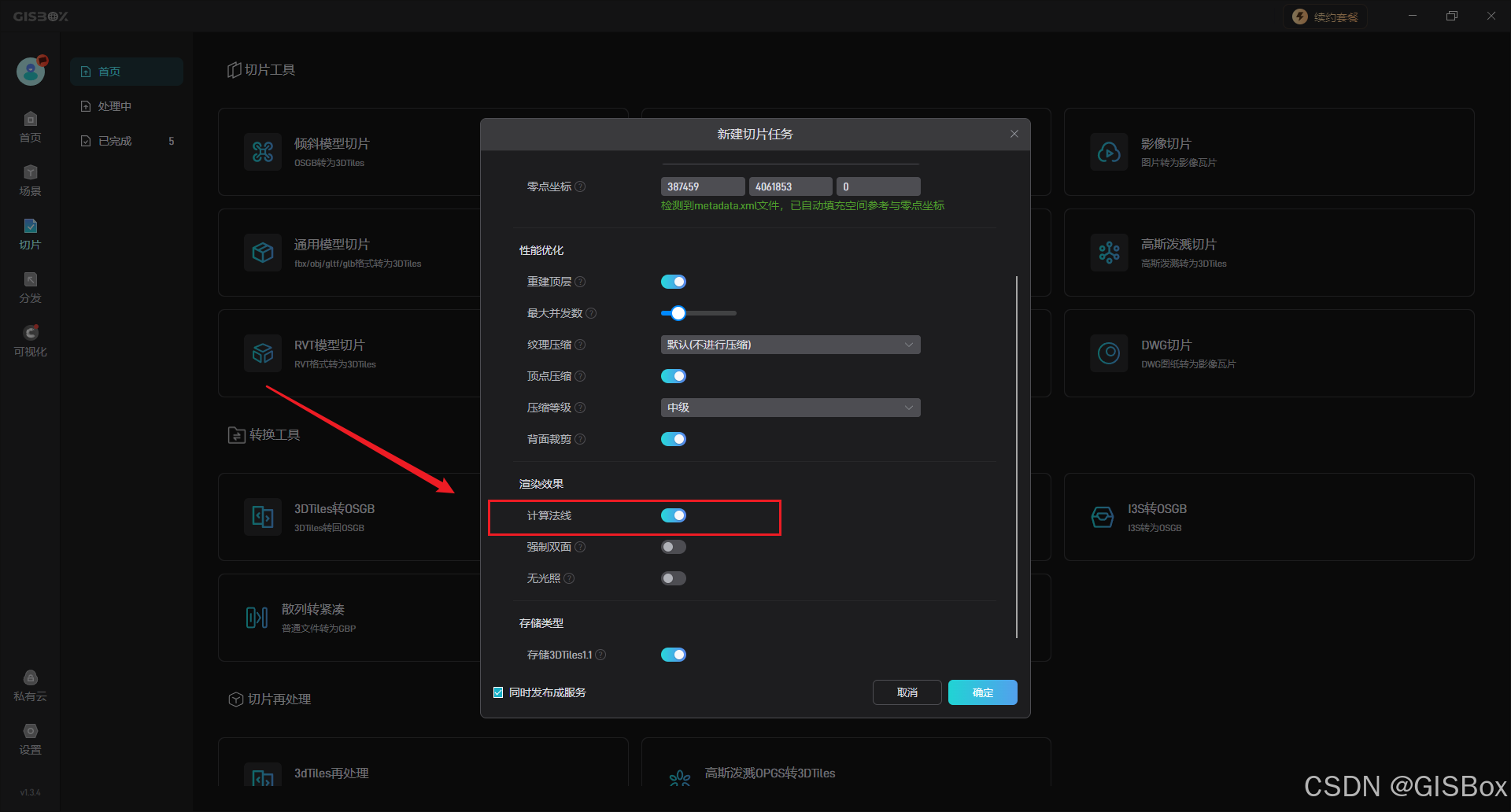

5、开启“计算法线”后，可以根据切片的三维模型数据，自动生成法线向量。

“强制双面”通常无需开启，但是对一些异常数据，例如正反面裁剪引起的漏洞等情况，可以尝试开启该选项，达到双面渲染的目的。

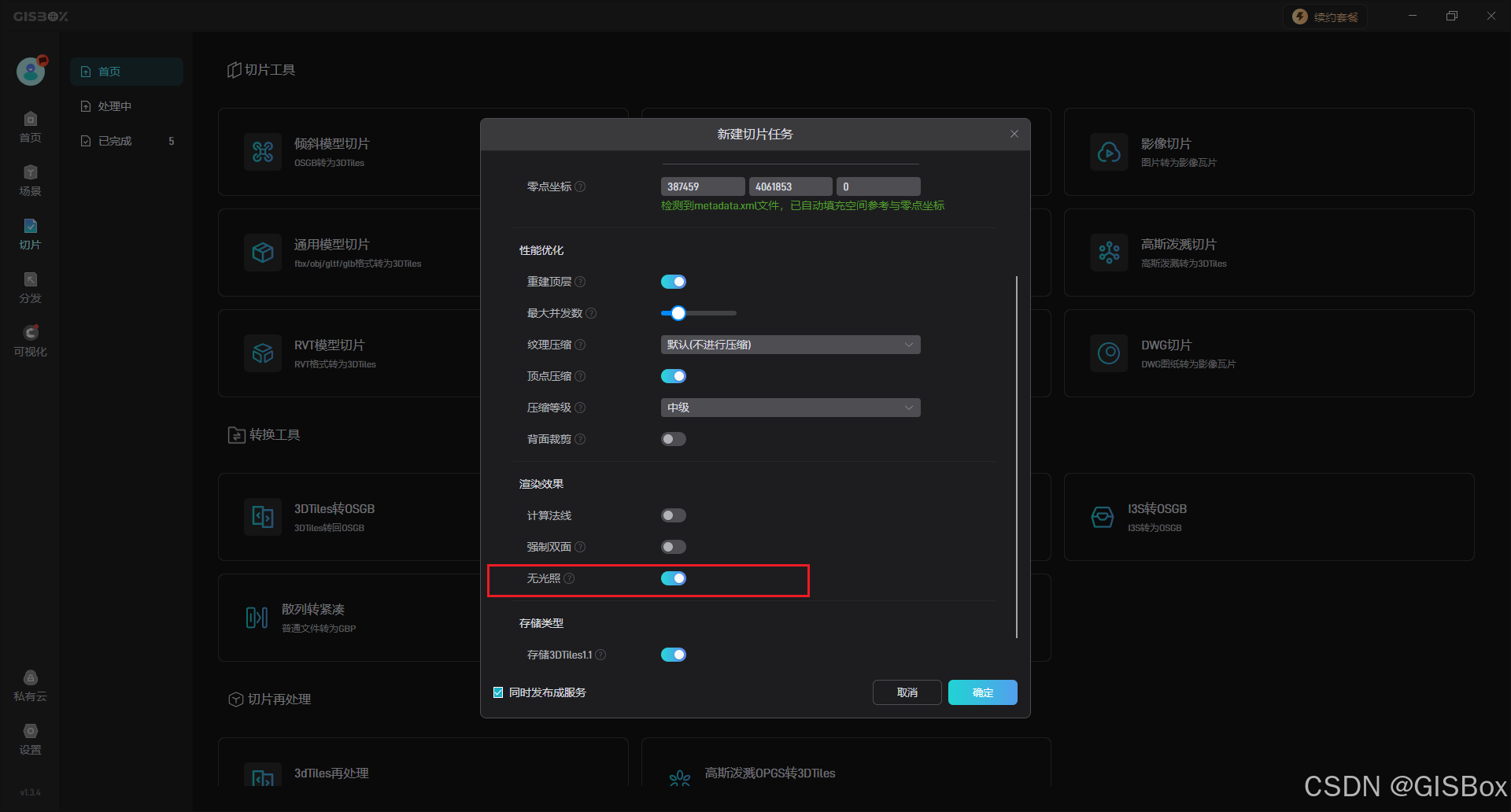

开启“无光照”后，倾斜模型的渲染部分不参与 Cesium 引擎的默认光照计算，增强画面真实感。

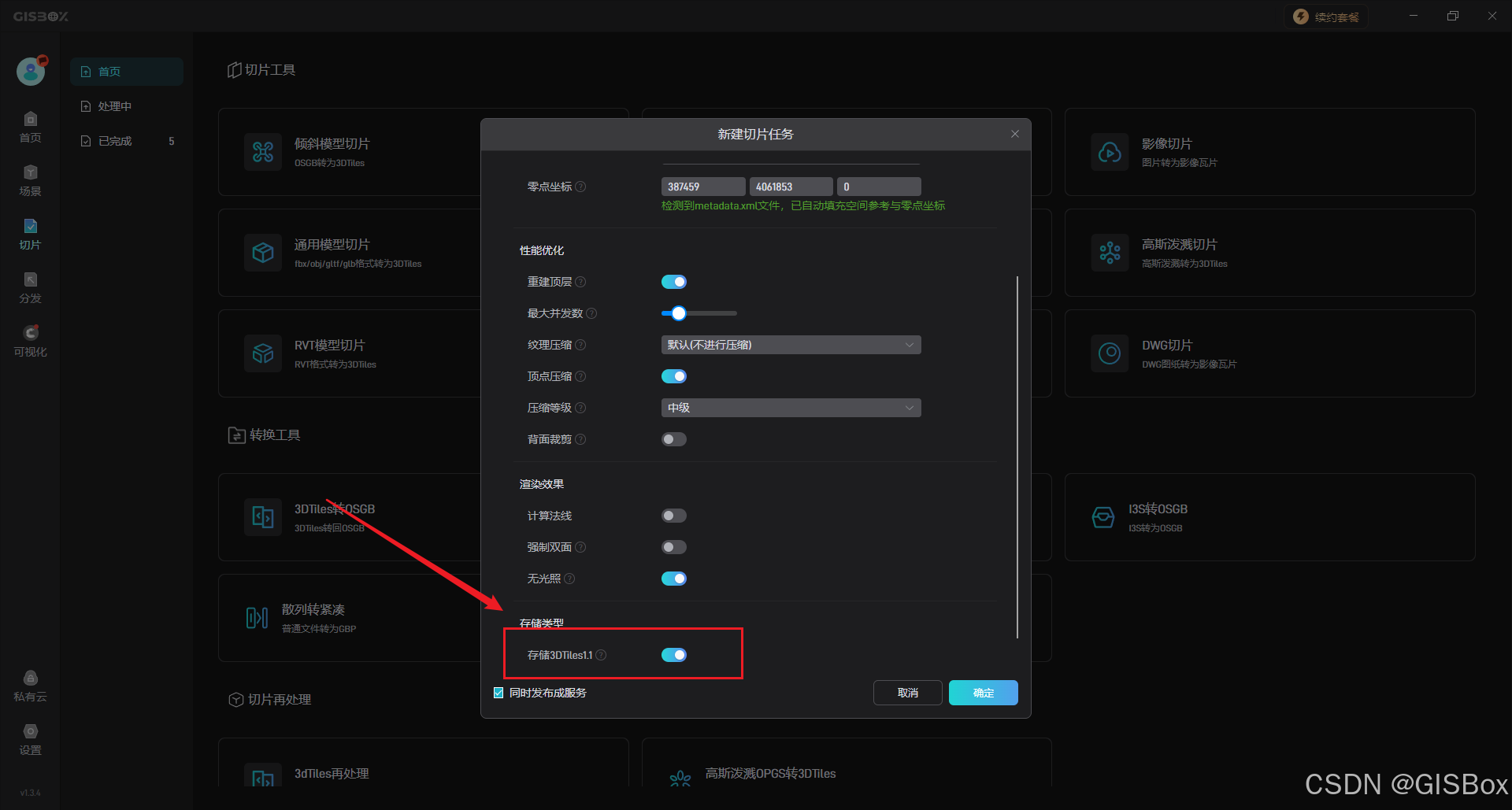

6、在“存储类型”中，默认开启“存储 3DTiles1.1”。开启时，OSGB（倾斜摄影）文件夹中的模型文件导出后为glb格式。关闭时则为b3dm格式。

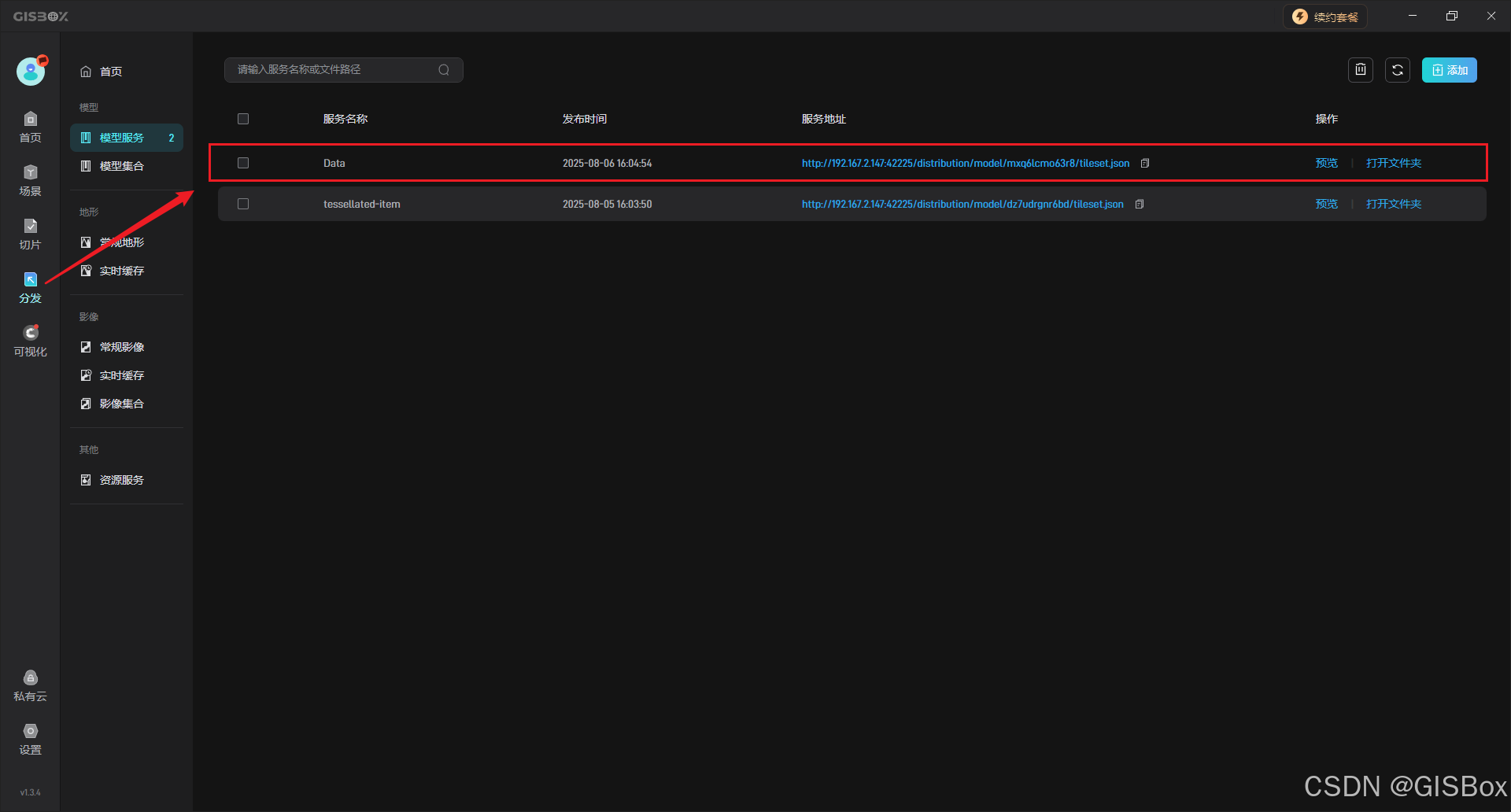

7、一般我们默认开启“同时发布成服务”后，创建的切片任务会同时在“分发”中添加一个对应类型的“服务”。

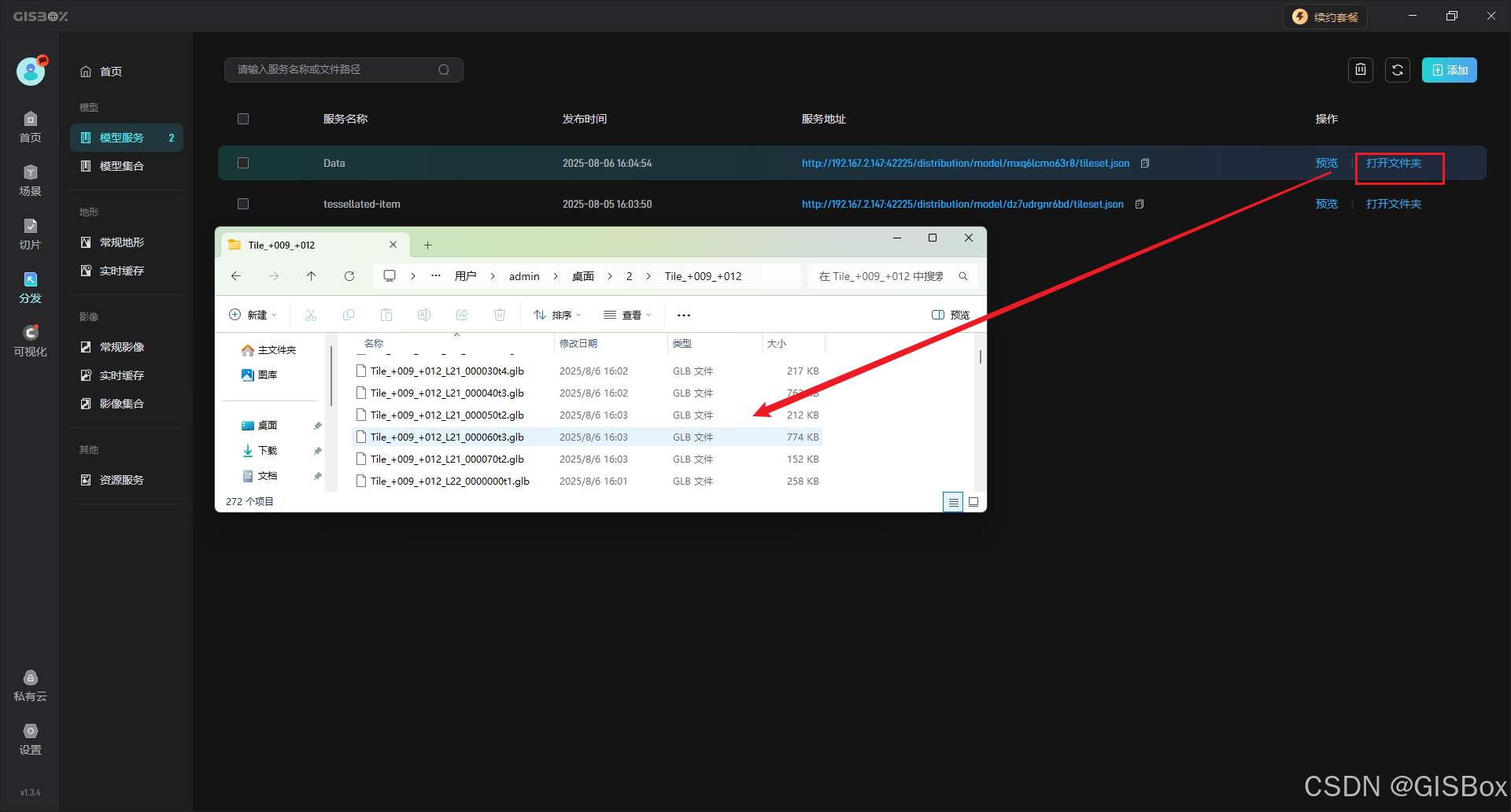

8、切片任务完成后，回到切片栏，点击“文件夹”按钮，就可以查看转换后的3DTiles文件。
