【第1篇】Gephi—结合GeoLayout和Maps of countries layouts的地理位置布局之新手上路

一、感谢以下博客内容提供的参考

博客1：《Gephi—结合GeoLayout和Maps of countries layouts的地理位置布局》

地址：https://blog.youkuaiyun.com/ztf312/article/details/47830435

作者：计科小白兔 2015-08-21

（注：特别感谢计科小白兔提供的插件下载网站gephi论坛（https://forum.gephi.org））



博客2：《中国各主要大城市经纬度数据》

地址：https://blog.youkuaiyun.com/nalw2012/article/details/49761189

作者：hornsey2012 2015-11-10



博客3：《Gephi——使用map of countries和Geo Layout实现包含地理坐标的数据可视化》

地址：https://blog.youkuaiyun.com/weixin_33775572/article/details/94678344?utm_medium=distribute.pc_relevant.none-task-blog-title-4&spm=1001.2101.3001.4242

作者：weixin_33775572 2017-12-20

二、新手上路必备的工具

工具1：gephi软件

下载地址：https://www.baidu.com/link?url=NK04jWgE3dLzev-50nImS0XH-vqA-LWk8mk0YwgQA87&wd=&eqid=e3ce2b0f000146ce000000025f859190

版本：0.9.2



工具2：GeoLayout和Maps of countries layouts插件

插件下载地址：https://forum.gephi.org

（注：需要匹配0.9.2版本的gephi软件）



工具3：经纬度数据

使用：

北京市区经纬度:(116.41667,39.91667)
上海市区经纬度:(121.43333,34.50000)
天津市区经纬度:(117.20000,39.13333)
广州经纬度:(113.23333,23.16667)
珠海经纬度:(113.51667,22.30000)

经纬度数据地址：https://blog.youkuaiyun.com/nalw2012/article/details/49761189

工具4：建立简单的数据库，试运行

数据用的是数据表格的后缀名为csv格式保存，Excel保存格式选项中有。有2个数据库，分别是节点数据和边数据，要分别打开。具体看第三部分，新手上路。

节点数据：

Id	Label	Ing	Lat
0	tianjing	117.2	39.13333
1	zhuhai	113.5167	22.3
2	guangzhou	113.2333	23.16667
3	beijing	116.4167	39.91667
4	shanghai	121.4333	34.5
5	shenzheng	114.0667	22.61667

（注：beijing等可以用中文，但是需要运行时注意改字体，具体参考https://www.bilibili.com/video/BV1sz4y1X7Z2?from=search&seid=17548489070330372614，标题：人物关系可视化教程—教你5分钟用gephi做蜡笔小新的朋友圈~）

边数据：



Source	Target	Type	Weight
0	3	Undirected	1
1	4	Undirected	1
2	5	Undirected	1

三、开始上路

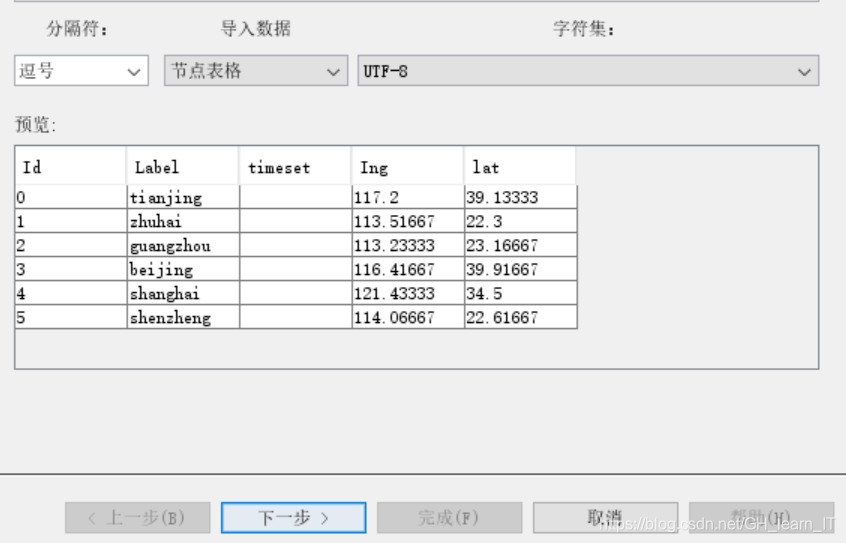

第一步，导入2个数据库

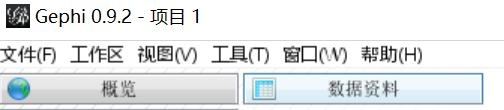

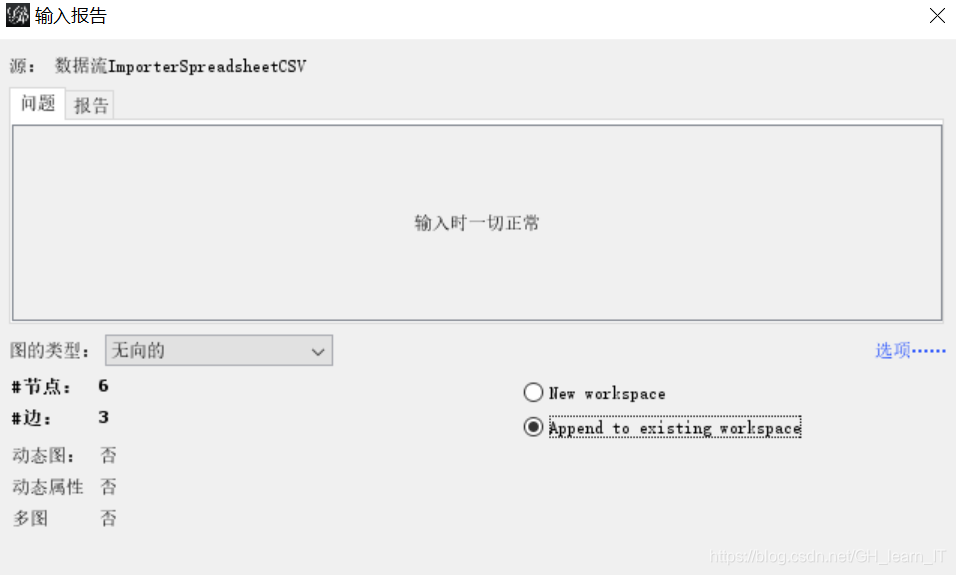

点开文件，下拉 菜单，点击 打开，先导入节点数据，导入完成后，再导入边数据，相同动作，但是要点击增加到已经存在的工作单（！！！），不然会重新创造一个新的工作单。

第二步上路

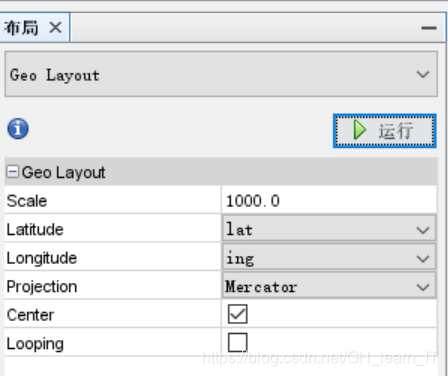

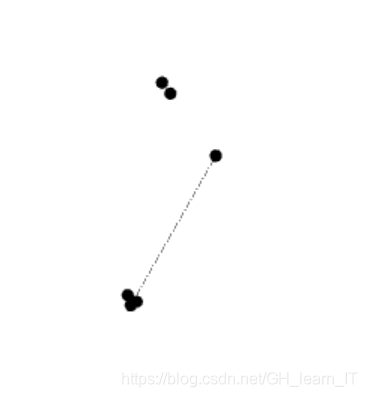

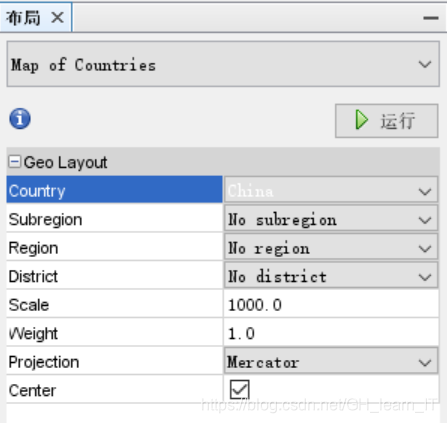

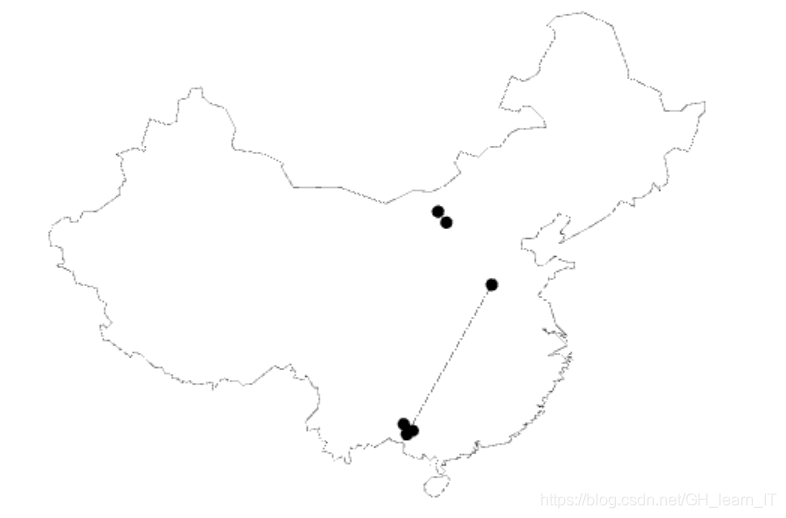

首先用这个GeoLayout布局，设定经纬度，运行后可以看到下图。然后就是Maps of countries layouts布局，运行后可以 看到下图。



















四、更多

继续学习



附录：插件安装

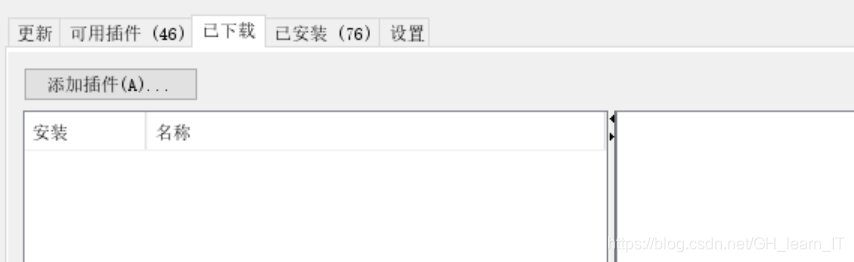

打开工具，点击插件。将下载好的文件，点击添加插件，导入文件就可以。
