HTA8998 实时音频跟踪的高效内置升压2x10W免电感立体声AB/D类音频功放

1 特性

● 输出功率(fiN=1kHZ,RL=4Ω,BTL)
VBAT=4V, 2x10.6W (VOUT=9V, THD+N=10%)
VBAT=4V,2x8.6W(VOUT=9V,THD+N=1%)
● 内置升压电路模式可选择:自适应实时音频跟踪升压(可提升播放时间50%以上)、强制升压;
● 最大升压值可选择，升压限流值可设置
● ACF防破音功能
● D类或AB类可选
● 模拟差分/单端输入
● 保护功能:过流/过热/欠压异常/过压保护功能
● 无铅无卤封装，ETSSOP28

2 说明

● HTA8998是一款内置升压的立体声AB/D类音频功率放大器，其支持单节锂电、双节锂电串联、5V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出。其也可工作在AB类模式，此时无升压。
● HTA8998内置的升压电路，可通过VSET脚设置最大升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。
● HTA8998内置的升压电路，具有两种模式:自适应音频跟踪模式，及强制升压模式。在强制升压模式，升压电路直接升压至预设的电压(VSET脚设置)并提供给音频功放;在自适应音频跟踪模式，升压电路件可为音频功率放大器提供实时跟随音源信号的电源供电，从而在整个功率段内使整个系统保持在高效率。该方式供电相比直接强制升压供电方式，电池续航时间预计可提升50%以上。
● 此外，HTA8998内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护、输入电源欠压异常保护、升压电压过压保护等功能。
● HTA8998具有防削顶失真(ACF)输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音)，也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

3 应用范围

● 蓝牙/Wi-Fi音箱
● 智能音箱
● 声霸
● 便携式音箱
● 智能家居
● TV/监视器

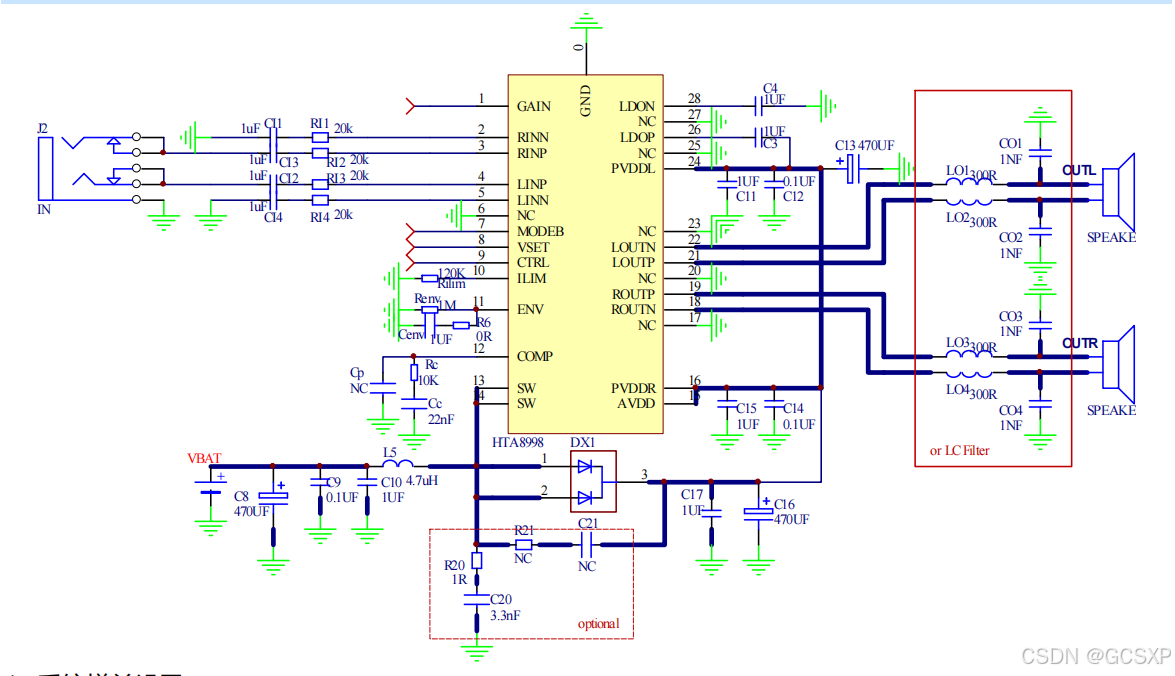

4 应用电路

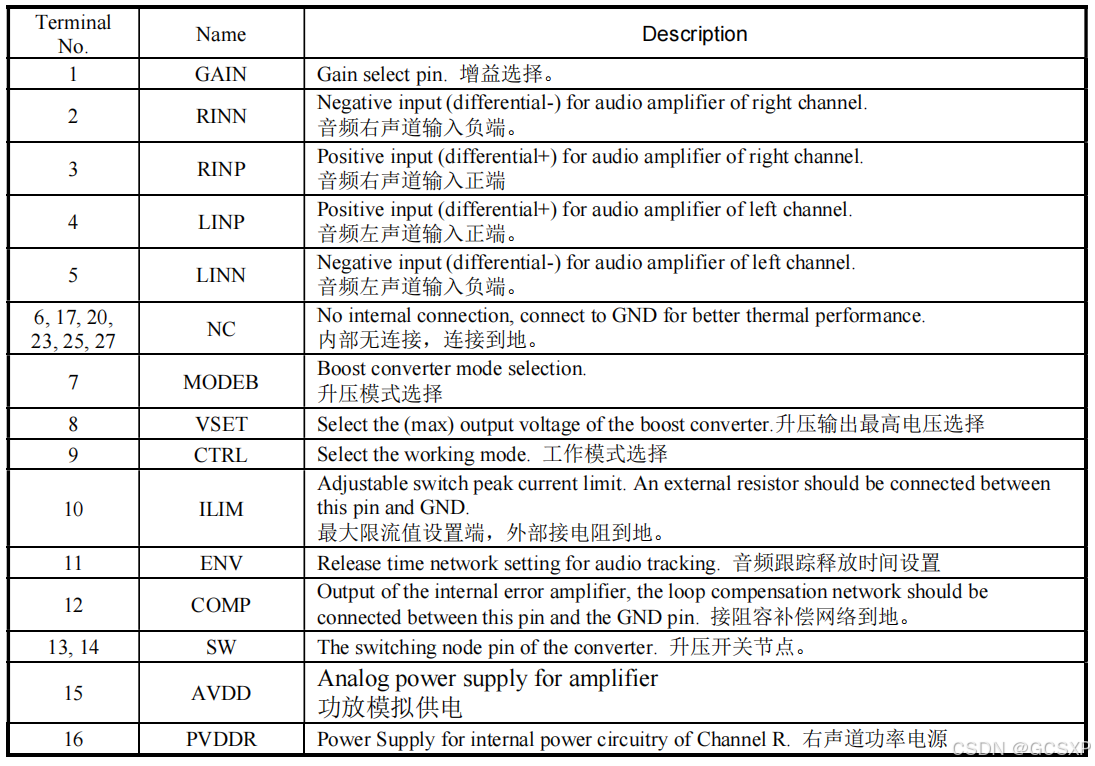

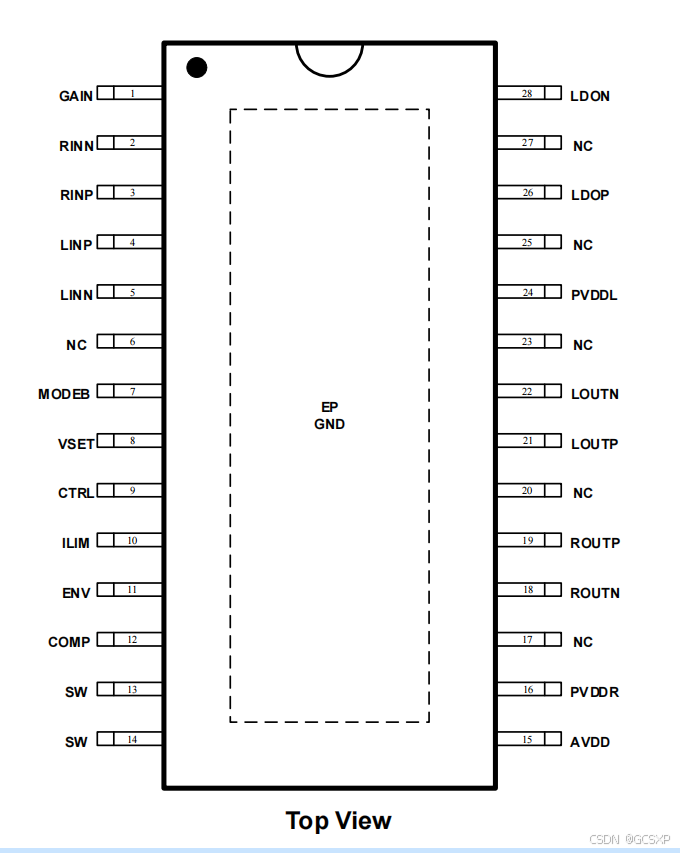

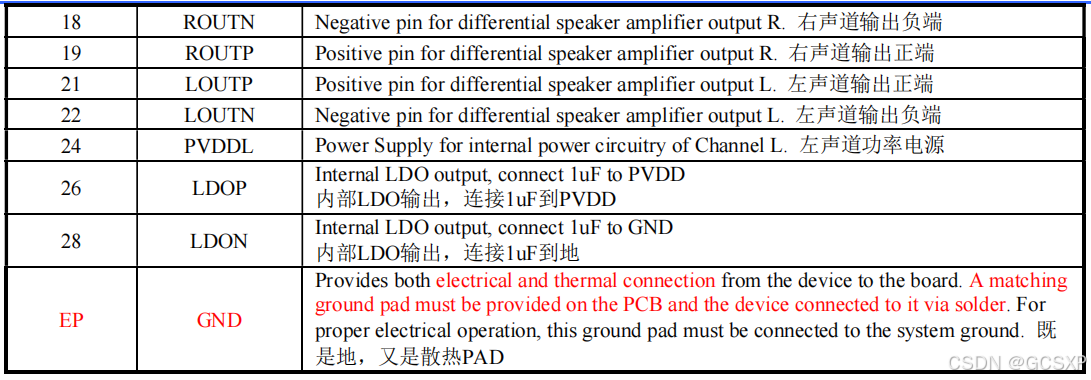

5 管脚配置
