PT2041A 单触控单输出IC

1 产品概述
● PT2041A是一款单通道触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求。

2 主要特性
● 工作电压范围:2.4~5.5V
● 工作温度范围:-40~85℃
● 抗干扰性能优良:内置稳压电路、上电复位、低压复位功能及环境自适应算法等多种措施
● 待机工作电流:典型值 2uA@VDD=3V/无负载
● 按键最长响应时间:低功耗模式下约200ms@VDD=3V
● 可接外部电容(1~50pF)调整触摸灵敏度
● 输出模式选择(TOG):同步输出或锁存(toggle)输出
● CMOS 输出(QC)有效电平选择(AHLB):高电平或低电平输出有效
● 按键最长输出时间:16秒(+30%)
● 上电约 0.4秒的初始化时间，此期间内不要触摸检测点，且此时所有功能被禁止
● HBM ESD:大于4KV
● 封装形式:SOT23-6、DFN2*2-6L、DFN1*1-4L
● 不可应用于阻容降压、电源纹波过大的应用场景。仅适用于电池供电且电源纹波较小的应用若有抗干扰能力要求高的应用场景，请选用PT2022T6。

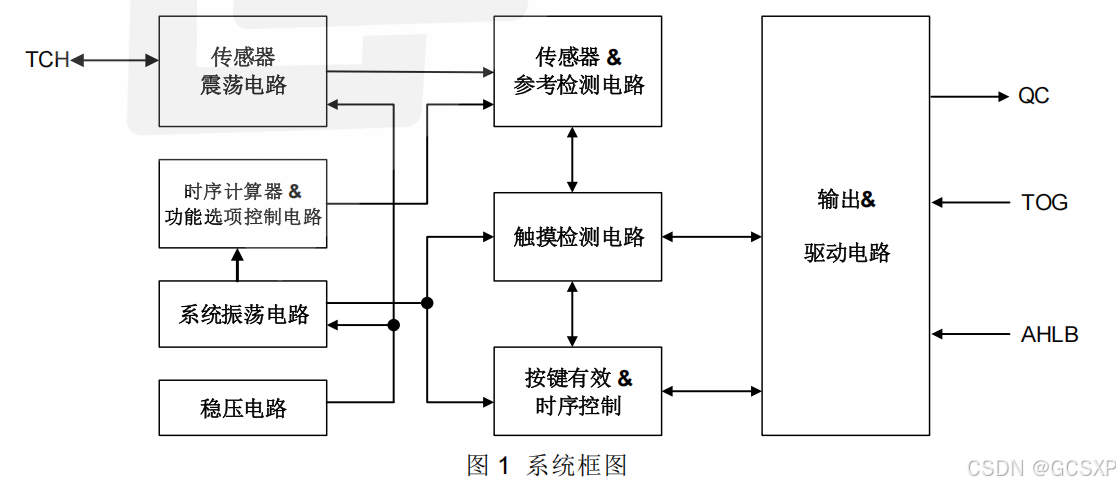

3 系统框图

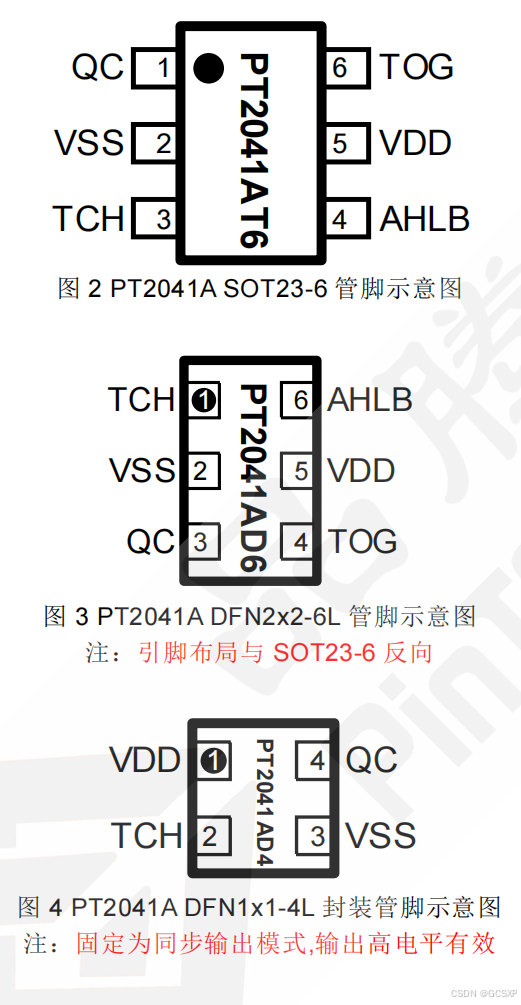

4 封装及引脚说明
