HT3382 2x75W D类立体声音频功放

1 特性

● 输出功率(BTL)
2x60W(VDD=24V. RL=4Ω,THD+N=1%)
2x75W(VDD=24V,RL=4Ω,THD+N=10%)
● 输出功率(PBTL)
115W(VDD-24V,RL=2Ω,THD+N=1%)
140W(VDD=24V,RL2Ω.THD+N=10%)
● 单电源系统，4.5V-26V宽电压输入范围
● 超过93%效率，需散热器
● 扩频功能
● MUTE功能
● 模拟差分/单端输入，输出立体声
● 可选增益:32dB/26dB
● 保护功能:过压/过流/过热/欠压异常，直流检测和短路保护
● 无铅无卤封装，ETSSOP28，顶部散热片

2 说明

● HT3382是一款高效D类音频功率放大器。在其顶部散热PAD上连接一个小型散热器后，在24V供电的立体声(BTL)、THD+N=10%条件下，能够持续提供2*75W/4Ω功率输出。
● HT3382具有先进的扩频功能来抑制EMI.
● 此外,HT3382内置关断功能使待机电流最小化，同时内置了MUTE功能,还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

3 应用范围

● 条形音箱
● 便携式音箱
● 拉杆音箱
● 无线智能音箱
● 消费类音频应用
● LCD电视/监视器

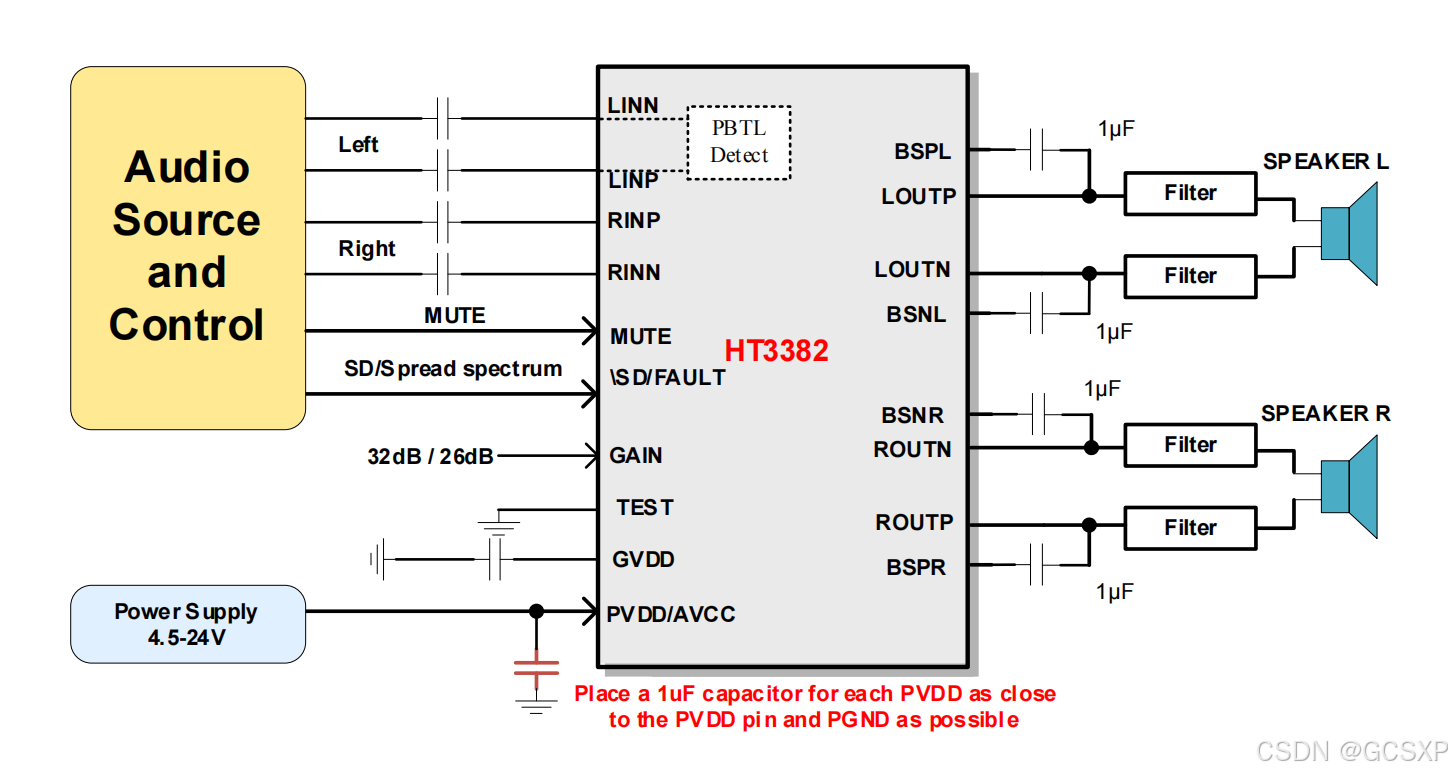

4 应用电路

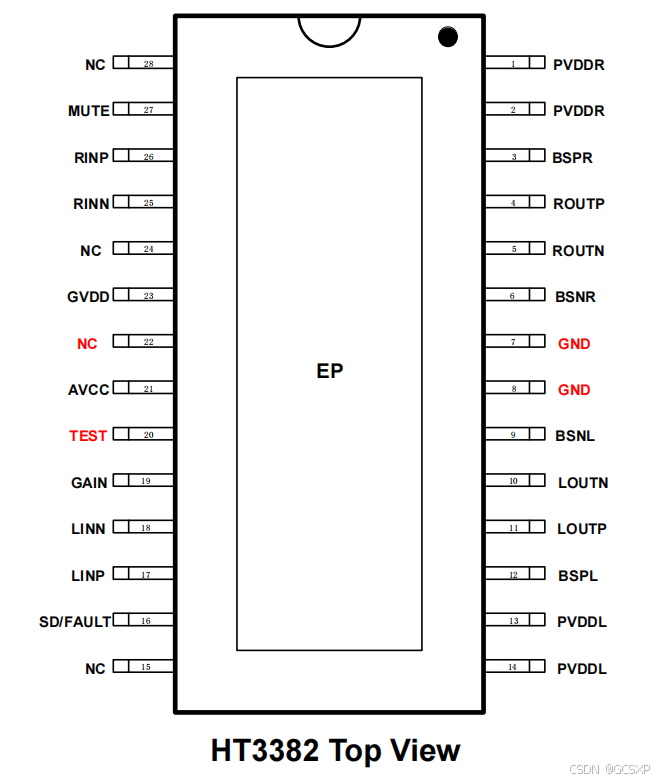

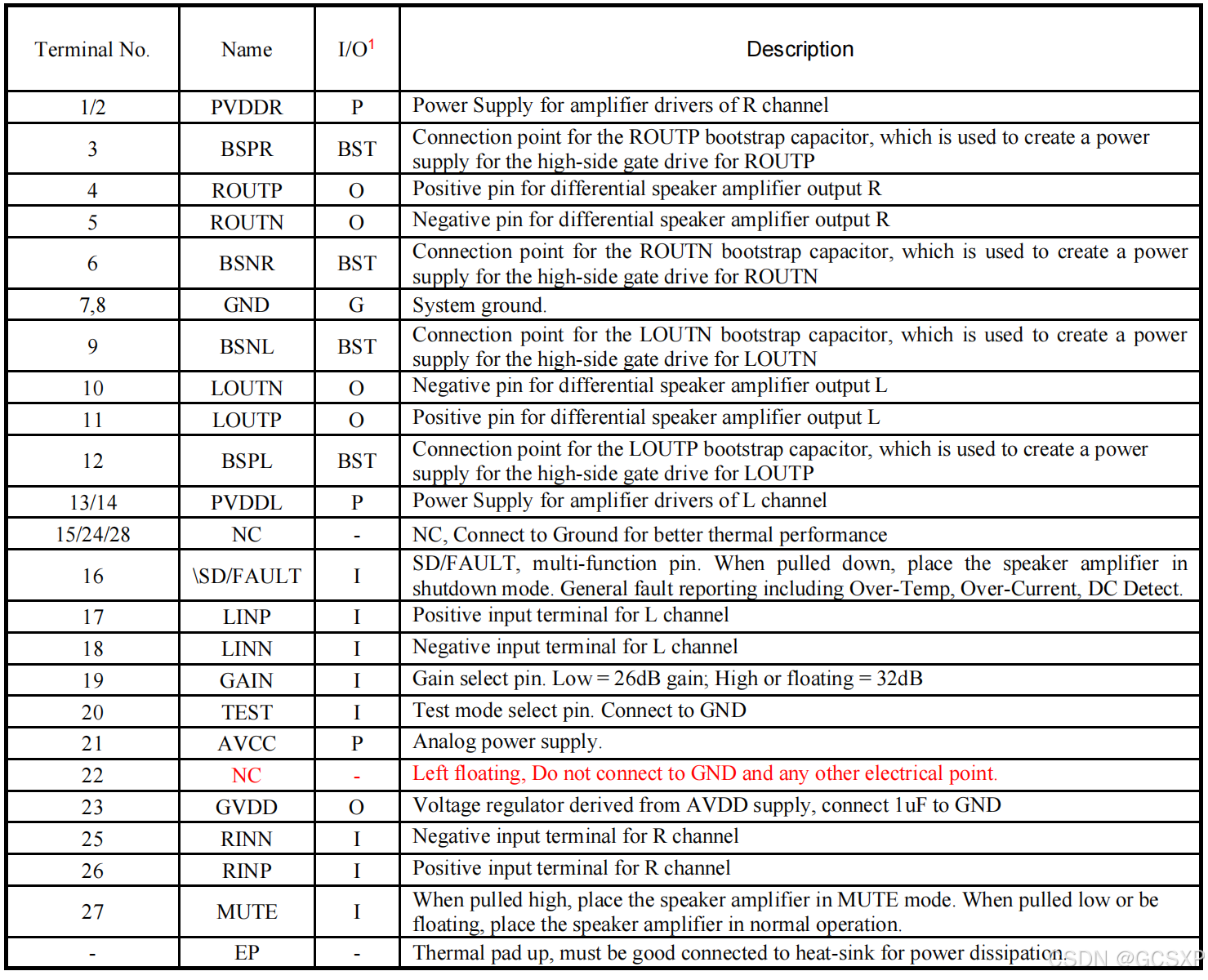

5 管脚配置
