HT6873 6W高保真超低EMI防削顶单声道D类音频功率放大器

1 特性

● 降低内阻和热耗的EDMA专利技术，极大提升了输出功率和产品可靠性
Po=3.5 W(VDD=5.0V,RL=4Ω,THD+N=10%)
Po=3.0W(VDD=3.7V,RL=2Ω,THD+N=10%)
Po=6.0 W(VDD=5.0V, RL=2Ω+33uH,THD+N=10%)
● 优异的全带宽EMI抑制性能
a)独创的主动边沿控制专利(AROC,Active edge Ringing and Overshoot Control circuitry)
b)辐射水平远在FCC Part15 Class B 标准之下;
c)对系统中不同频段无线通信敏感模块无干扰，如FM、CMMB、GSM、CDMA和Bluetooth等:
d)减小了辐射和传导干扰，降低了系统设计难度
● 高保真，THD+N=0.1%(RL=4Ω,Po=1W, f=1kHz)
● 全低噪应用，高信噪比
● 防削顶失真功能(Anti-Clipping Function,ACF)
● 卓越的“咔嗒-噼噗”(Click-Pop)噪声抑制性能
● 低关断电流:0.1μA
● 免滤波器数字调制，直接驱动扬声器
● 过流、过热、欠压异常保护功能
● 无铅无卤绿色封装，SOP8，ESOP8

2 说明

● HT6873是一款高保真超低EMI的，具有防削顶失真功能的单声道免滤波D类音频功率放大器。在5V电源，10%THD+N，4Ω负载条件下，输出3.5W高功率，在各类音频终端应用中维持高效率并提供AB类放大器高保真、低噪声的性能。
● AROC 辐射和传导干扰抑制电路使HT6873具有优异的全带宽低辐射性能,在不加辅助滤波设计、输出喇叭线长20cm时的辐射水平远在FCC Part15 Class B 标准之下。
● HT6873的防削顶失真功能可检测并抑制由于音乐、语音信号幅度过大或电池电压下降所引起的输出削顶失真(破音),显著提高音质，创造舒适的听音享受，并保护扬声器免受过载损坏。针对不同需求，防削顶具有ACF-1和ACF-2两种模式，分别对应约3%和10%最大THD+N，同时芯片具有ACF-Off 模式。
● HT6873输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
● 此外,HT6873内置的关断功能使待机电流最小化，还集成了过流保护、过温保护和欠压异常保护等功能

3 应用范围

● 蓝牙音箱/Wi-Fi音箱
● 智能音箱
● 便携式/USB音箱
● 智能家居
● 声霸
● ipad/iphone/ipod docking

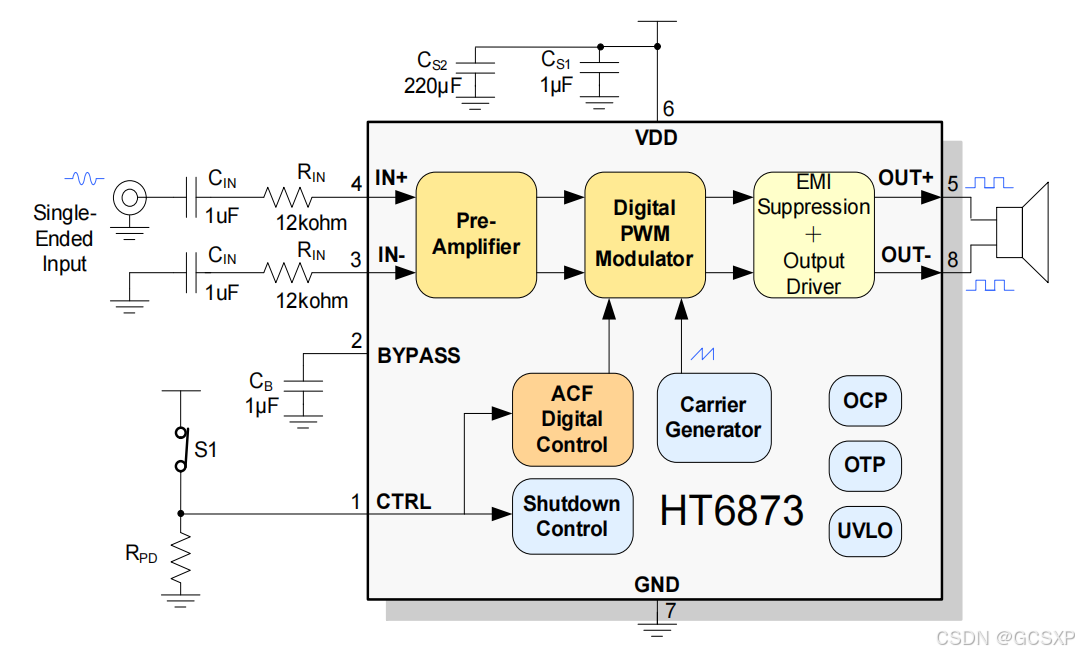

4 应用电路

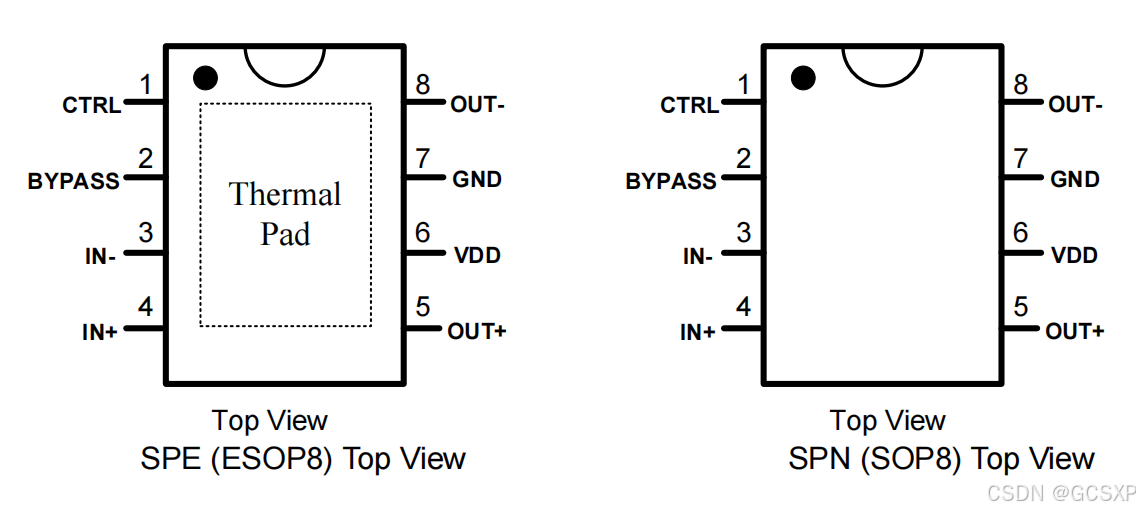

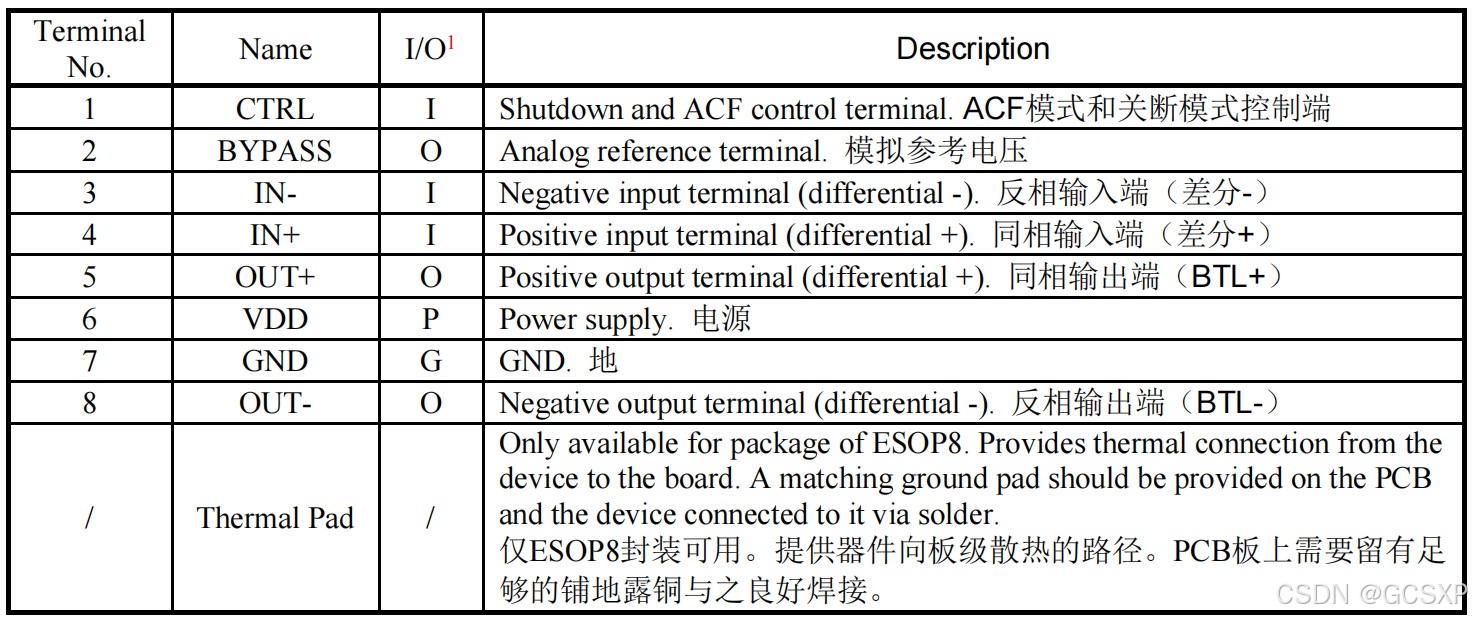

5 管脚配置
