1 特性

● 可任意配置的限幅功能
自由选择音频限制幅度，使输出音频信号限制在固定失真水平内
● 内置自动限温控制功能
● 支持AB类与D类切换
● THD+N:0.02%(VDD= 8.4V,RL= 4Ω, fIN = 1kHz,Po = 2x1.0W. BTL)
● 输出功率(fIN=1kHZ,THD+N=10%)
2x10.9W (VDD=9.0V, RL=4Ω, BTL)
● VDD供电范围:2.5V至9.8V
● 多种增益选择:21dB，25.5dB，30dB
● 免滤波器数字调制，直接驱动扬声器
● 保护功能:过流/过热/欠压异常保护功能

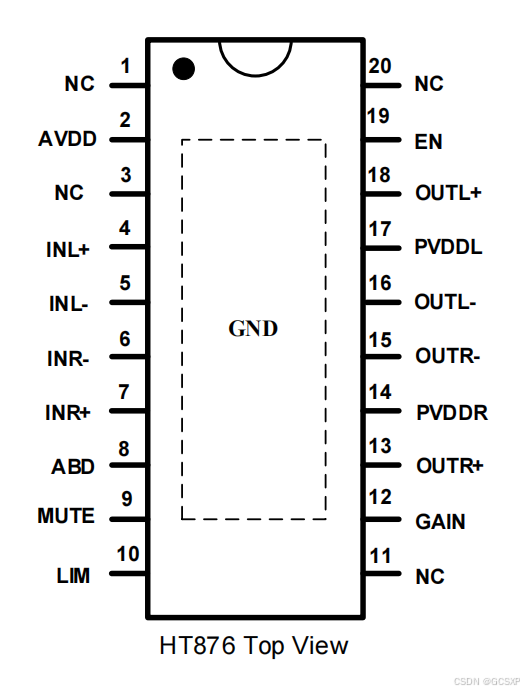

● 无铅无卤封装，ETSSOP20

2 说明

● HT876是一款立体声D类和AB类音频功率放大器。在D类模式，VDD=9.0V、THD+N=10%、4Ω负载、1kHz信号条件下，能连续输出2x10.9W功率。
● HT876具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。
● HT876还具有自动限温控制(TFB)功能，在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。
● 此外，HT876内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

3 应用范围

● 蓝牙音箱/智能音响
● 便携式音箱
● iphone/ipod/ipod docking
● 拉杆音箱
● 2.1声道小音箱
● 平板电脑，笔记本电脑
● 扩音器
● 便携式游戏机
● MP4，导航仪
● 小尺寸LCD电视/监视器

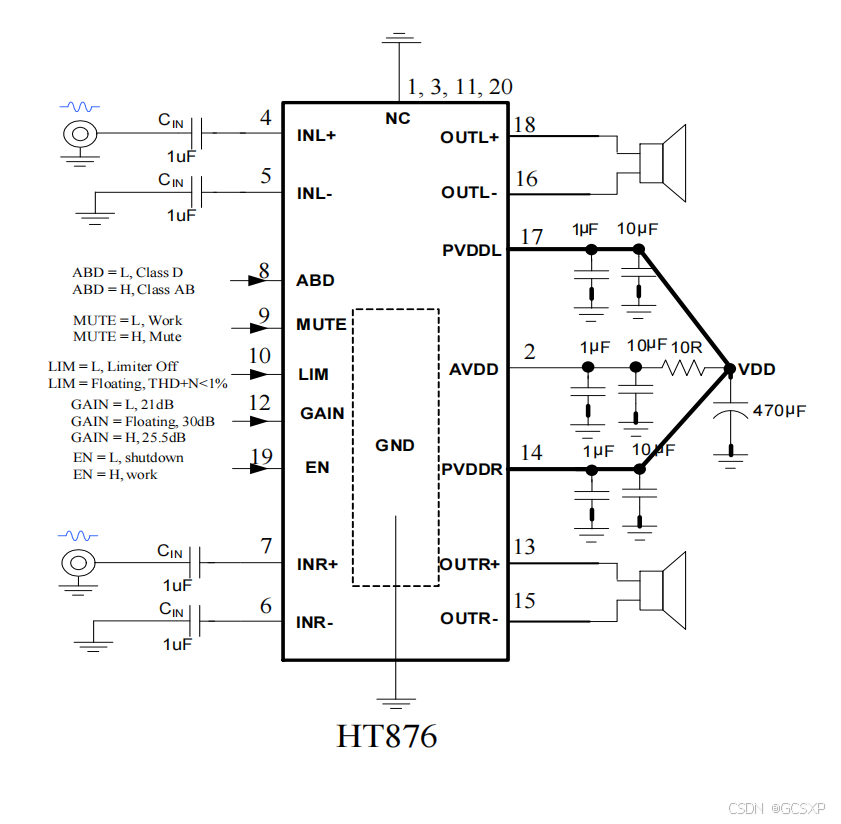

4 应用电路
