54/55/56/57：异或 /8位常数 /8位异或 /相等

28+32+4=164，把相应的bit位置1即可。 上图对应的二进制数就是10100100

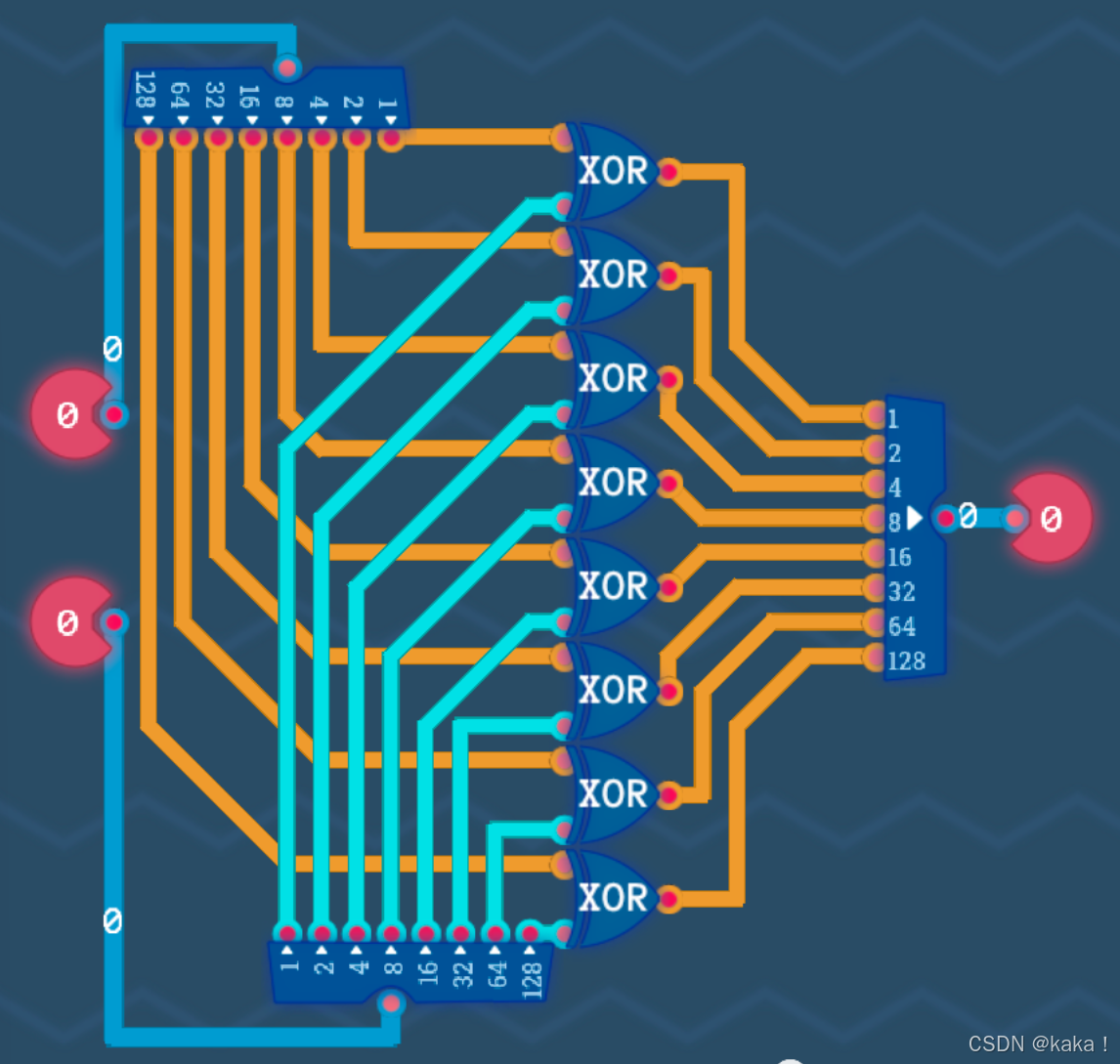

解锁两个新元件：8位异或，8位同或。
两数相减，结果等于0时，输出高电平1。

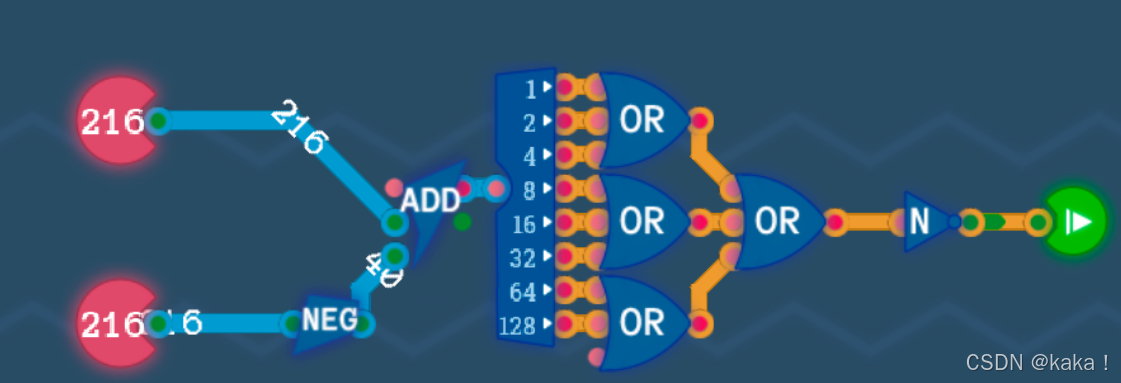

左边是个减法器，如果两数相等，必定等于0，拆成8个bit位，按位相或还是0，经过非门变成高电平1，正确。如果两数不等，减法之后必定不是0，拆散之后必定存在1，那么或门输出一定是1，经过非门就输出0，完美过关，又解锁一个新元件：8位判等器。

58/59：无符号小于/有符号小于

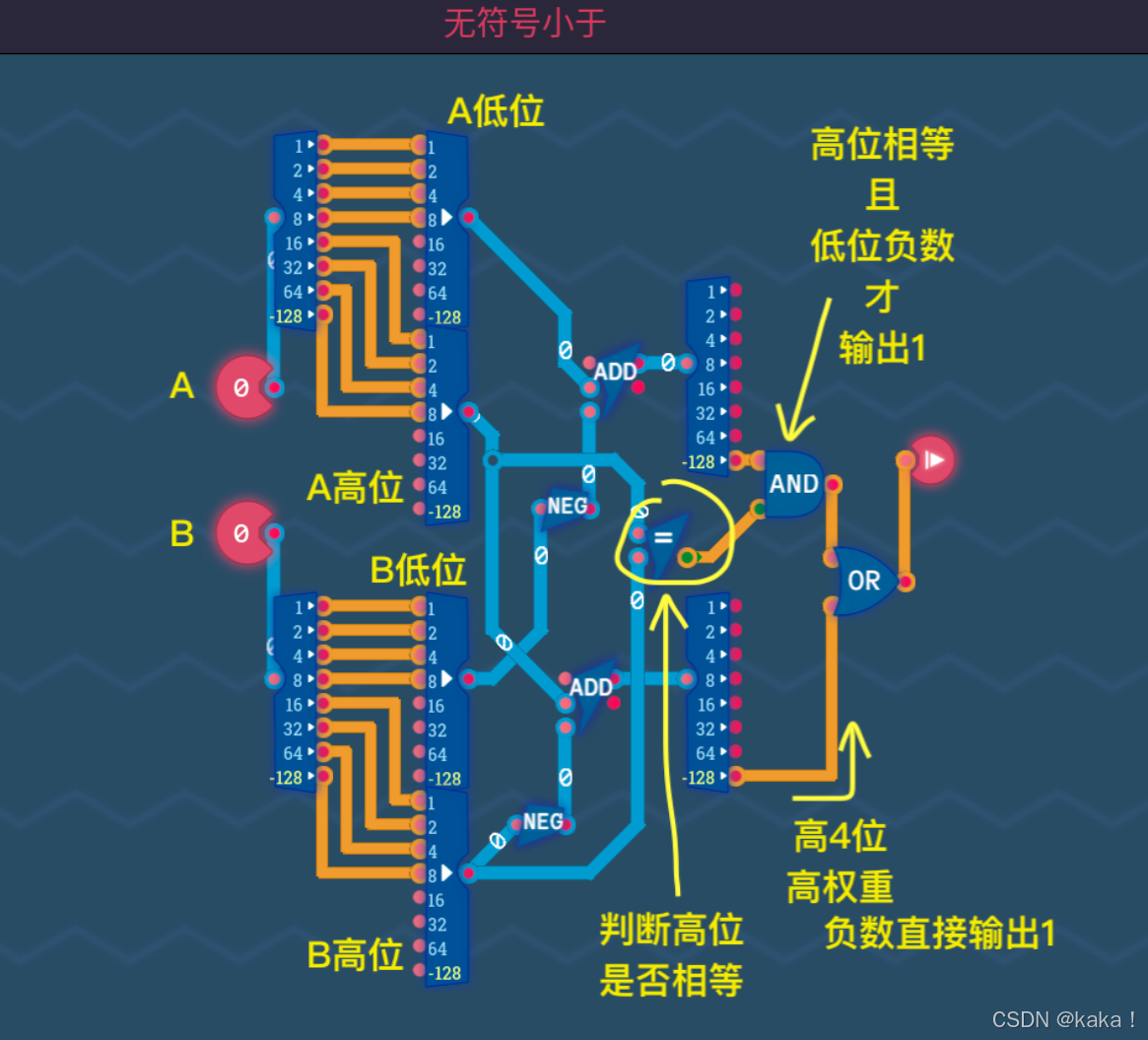

将输入数值认为是无符号数，进行两个数之间的比较，第一个数小于第二个数输出高电平1，否则输出0。
高位的权重大于低位。

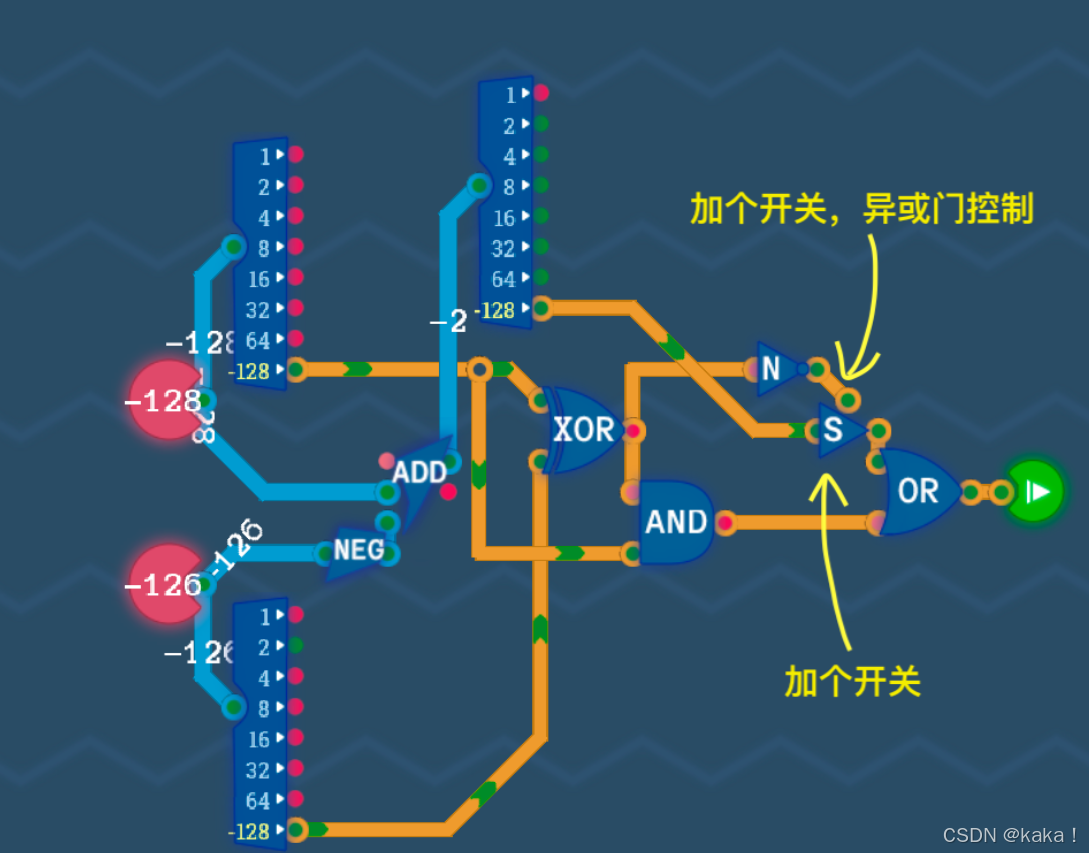

在AB一正一负时，且A为负时，输出高电平1

60：宽指令

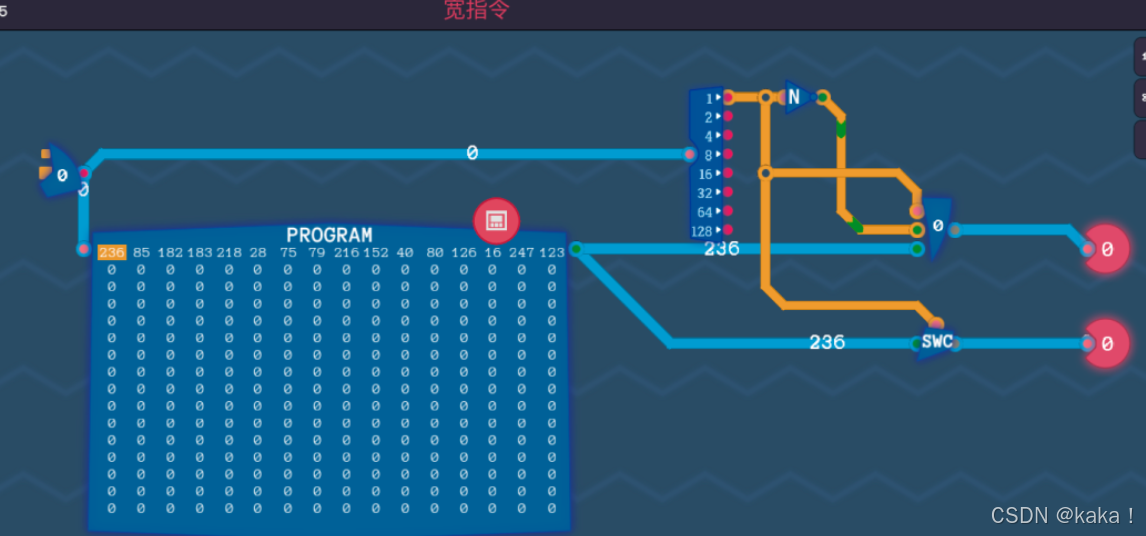

本关卡要求我们在每一个不同的时钟周期执行不同的动作：在偶数时刻，记录下程序模块中的值，在奇数时刻一次性输出两个值
因为计数器是一直累加的，所以用它的最低位来当作时钟信号正好满足需求。所以需要摆出一个分线器，输入端接到计数器的输出，把最低位引出来当作时钟信号线。因为0归于偶数，因此需要给时钟线加一个非门，接到寄存器的写入端口。再将程序模块的输出端接到寄存器的输入端，同时，再通过一个8位开关接到第二个输出元件去。再将时钟线分别连到寄存器的读取端口和8位开关的使能端口

61：一把线，像挂面

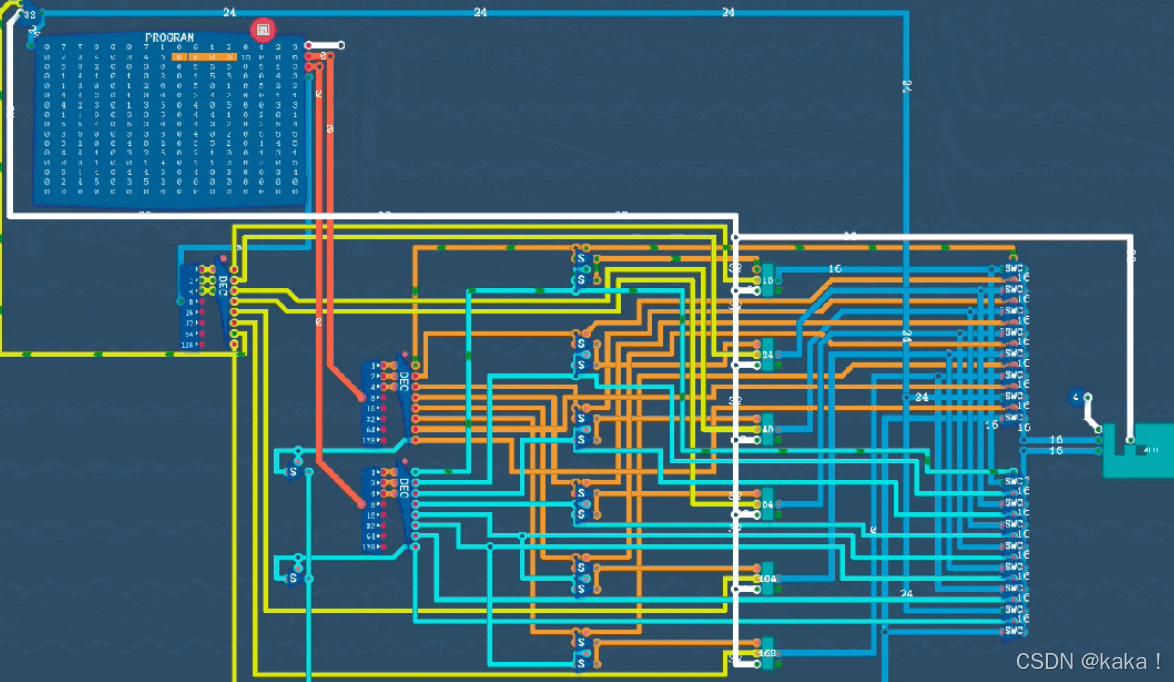

从现在起要逐步搭建一个名为LEG的体系架构。

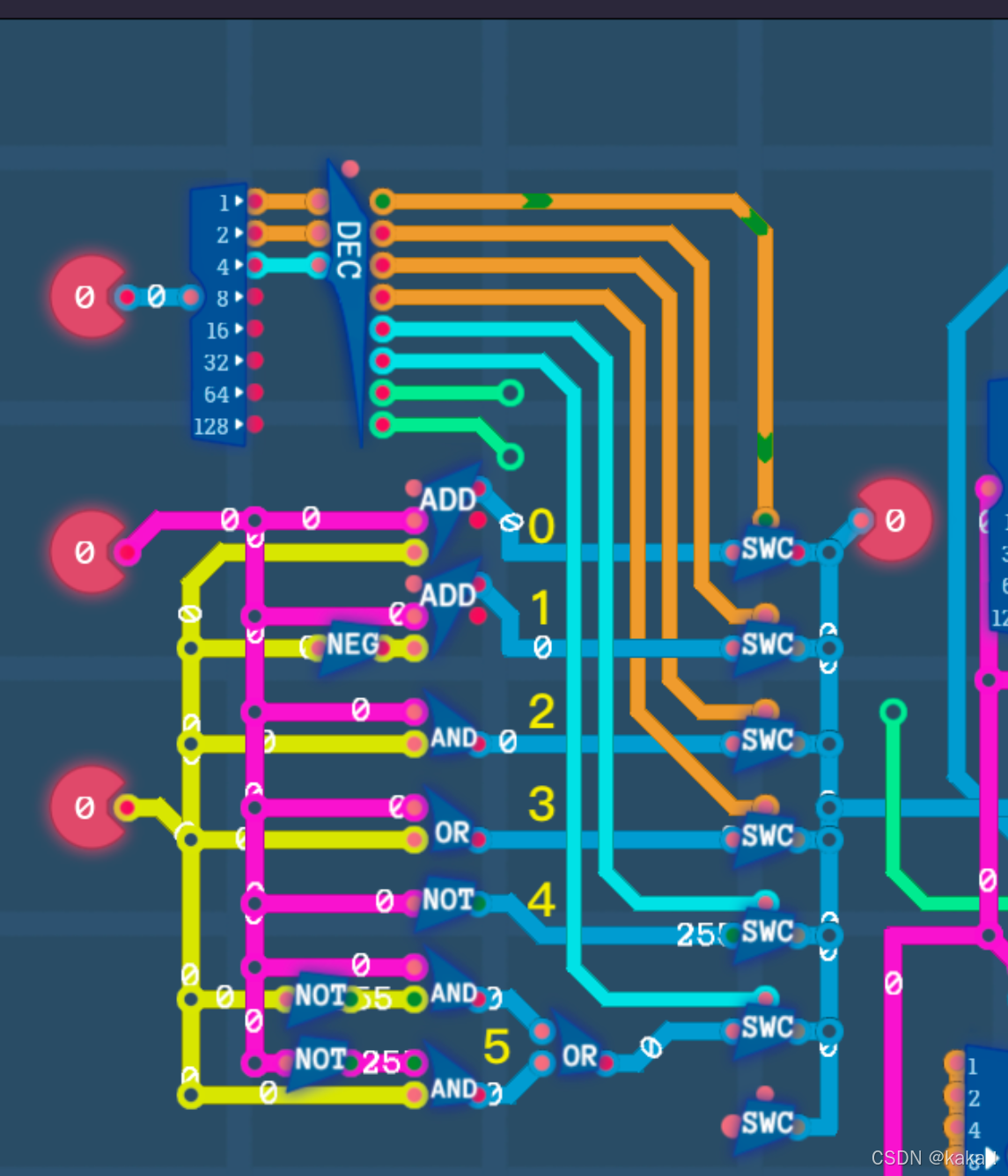

62/63：操作码 /立即数

这里的立即数概念和原始图灵机中的<立即数>完全一致，不过在那时，受限于指令宽度，我们能获取的立即数的最大值也只有十进制63，而到了这里，我们的完整命令可以有4个字节，那么随之而来的好处就是可取数值更宽了。比如在这里，可以用一整个字节来表示立即数，最大值就达到了十进制数255。

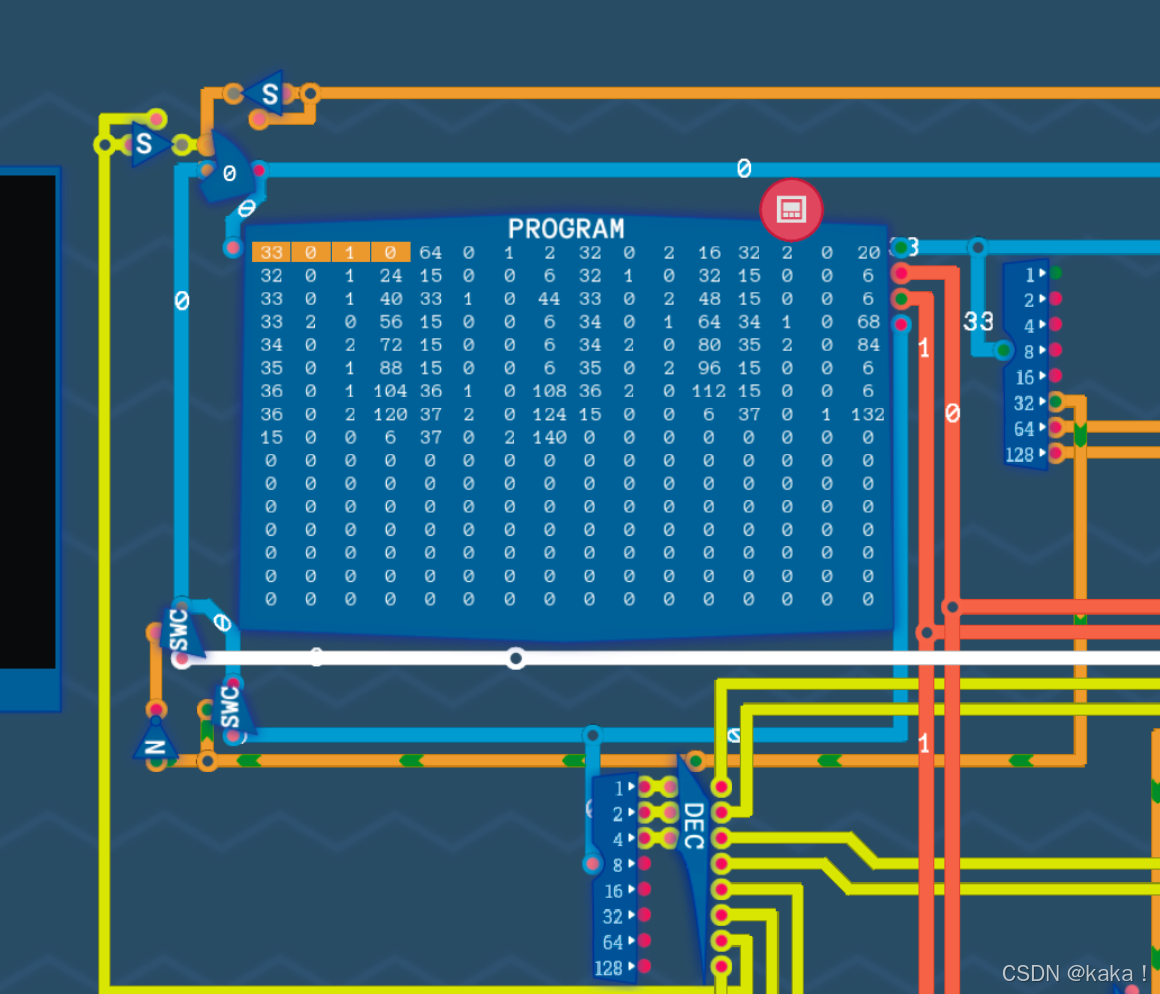

64：条件判断II

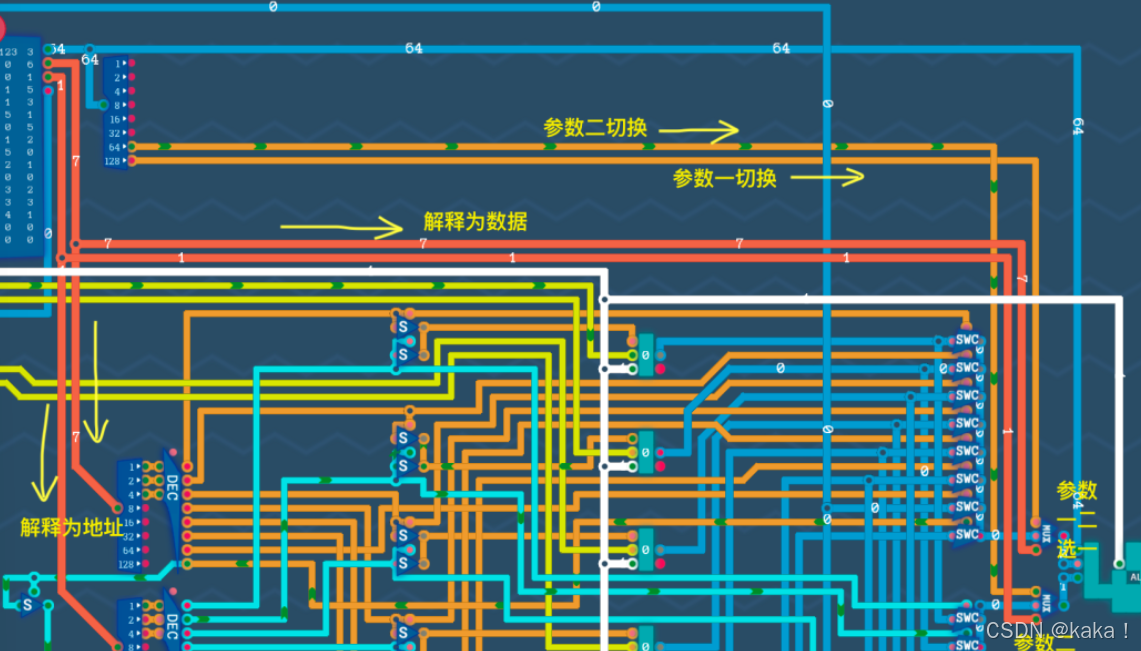

我们的新架构LEG要采用一种新的条件判断命令，和前面的新ALU一样，它对整条命令的中间两个参数进行比较，这两个参数可以被解释为是地址，或者是立即数，对它们进行比较后得出一个真或假的判断结果，然后根据这个结果来决定是否进行跳转，如果要跳转的话，最后一个参数就是跳转指针，指向程序模块中的某个地址。
这个逻辑和我们搭建的原始图灵机并没有什么不同
注意，在比较命令下，第四个字节作为指针，要把自己写入到计数器

---

至此，我们已经完成新架构的搭建~
