协议_SPI协议

什么是SPI:

SPI就是串行外设接口,是一种全双工同步通信。

SPI接线:

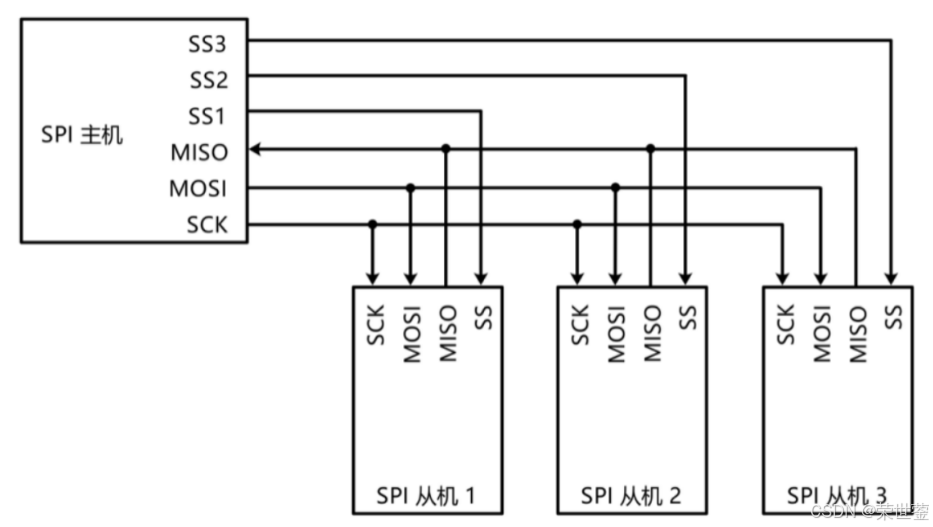

SPI具有CS、SCK、MISO、MOSI这四根线。SPI的通信是通过CS线进行片选,SCK、MISO、MOSI这三根线都是总线。

  • CS:片选信号,由主设备控制,在下图中为SS。低电平有效,代表与该芯片进行通信。
  • SCK:时钟信号,由主设备产生。
  • MISO:主机输入,从机输出。
  • MOSI:主机输出,从机输入。

SPI工作模式:

SPI的工作模式主要区分的是 "SCK的初始电平" 与 "数据采样的边沿类型" 。

  • 时钟极性(CPOL)就是描述没有数据传输时,时钟线的空闲状态电平,对应的就是SCK的初始电平。0代表空闲时为低电平,1代表空闲时为高电平。
  • 时钟相位(CPHA)就是时钟线在第几个边沿采样数据,对应的就是数据采样的边沿类型。0代表奇数边沿采样、1代表偶数边沿采样。
SPI模式CPOLCPHASCK的初始电平数据采样的边沿类型
000低电平上升沿
101低电平下降沿
210高电平下降沿
311高电平上升沿

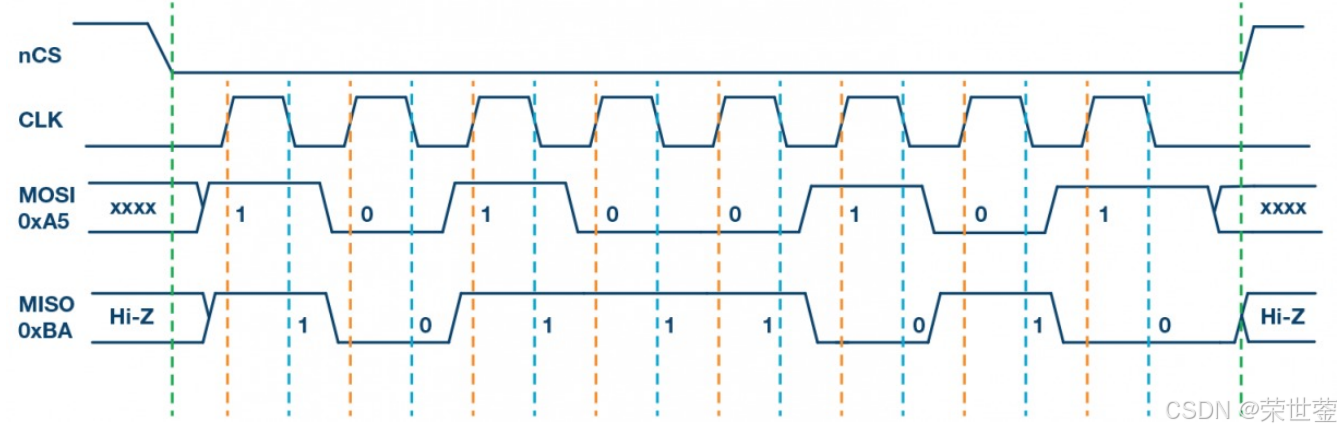

模式0的时序图分析:

因为是模式0,所以CPOL、CPHA的值为00,代表CLK的初始电平为低电平,采样为奇数边沿,也就是上升沿。因此数据为黄线所标注的数据。
