AD 区域规则（Room规则）的设置

定义区域——规则叠加——过滤选择——元素间距或者线宽

区域（Room）规则设置是针对某个区域来设置规则。为了满足设计阻抗和工艺能力的要求，需要对个别区域设置特殊的线宽走线或者间距或者过孔大小等，这时可以对这个区域进行特殊规则设置，常用于各类不同Pitch间距的BGA。

1.  在设置规则之前，执行菜单命令“设计-Room-放置矩形Room"放置区域。

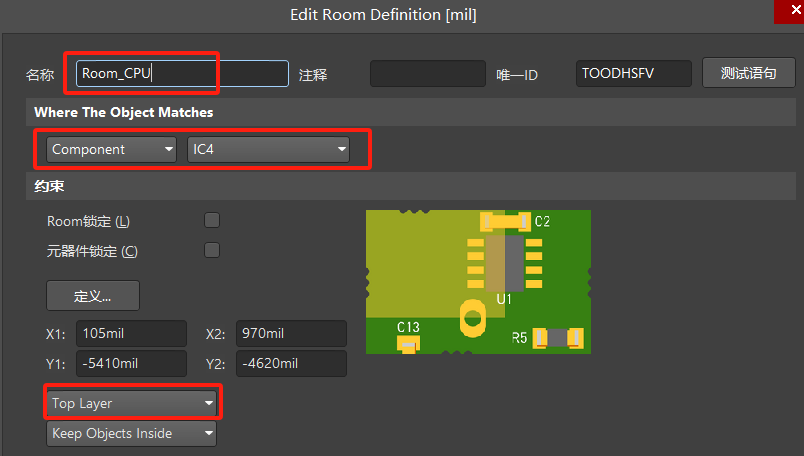

2.  在放置区域的同时按“Tab”键，可以对区域的名称和参数进行设置，放置一个名称为“RoomCPU”的区域，并选择好放置的层。

3. 设置规则

区域间距规则：

区域线宽规则：

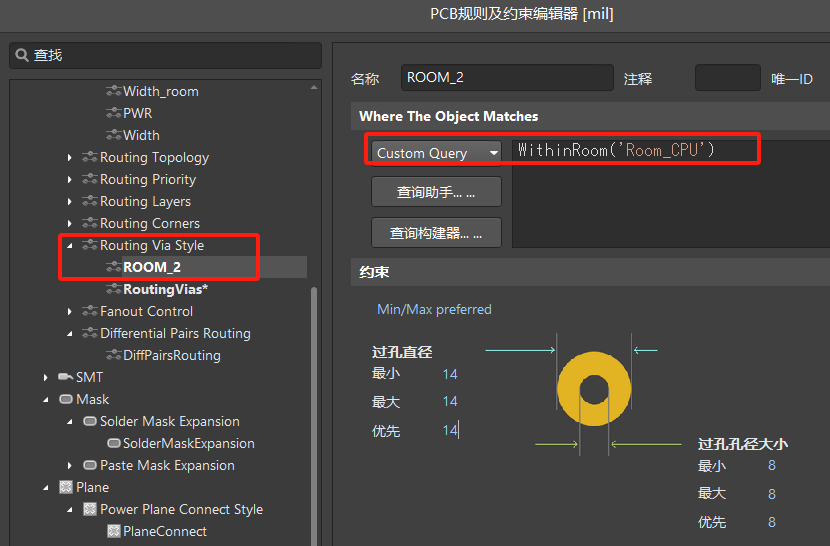

区域过孔规则：
