AD 差分规则

差分:

通俗地说,就是驱动端发送两个等值、反相的信号,接收端通过比较这两个电压的差值来判断逻辑状态“0”还是“1”
差分走线的线宽和间距对走线的阻抗有很大的相关性,我们基于阻抗控制需要设定走线的线宽大小和间距大小,我们需要设定特殊的规则来进行适配。

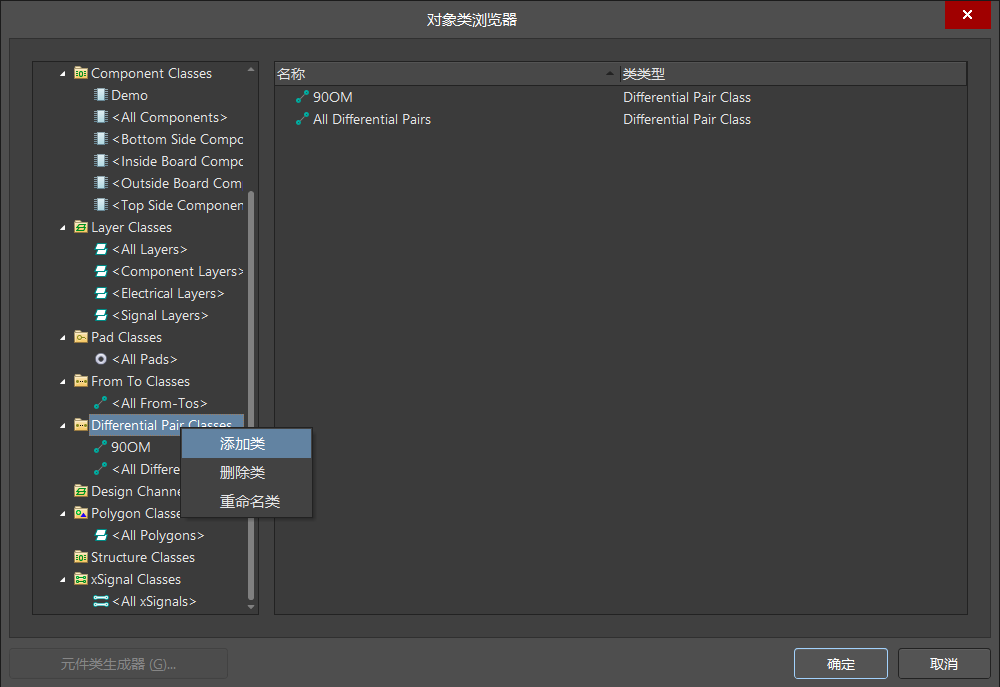

1. 先创建差分类别

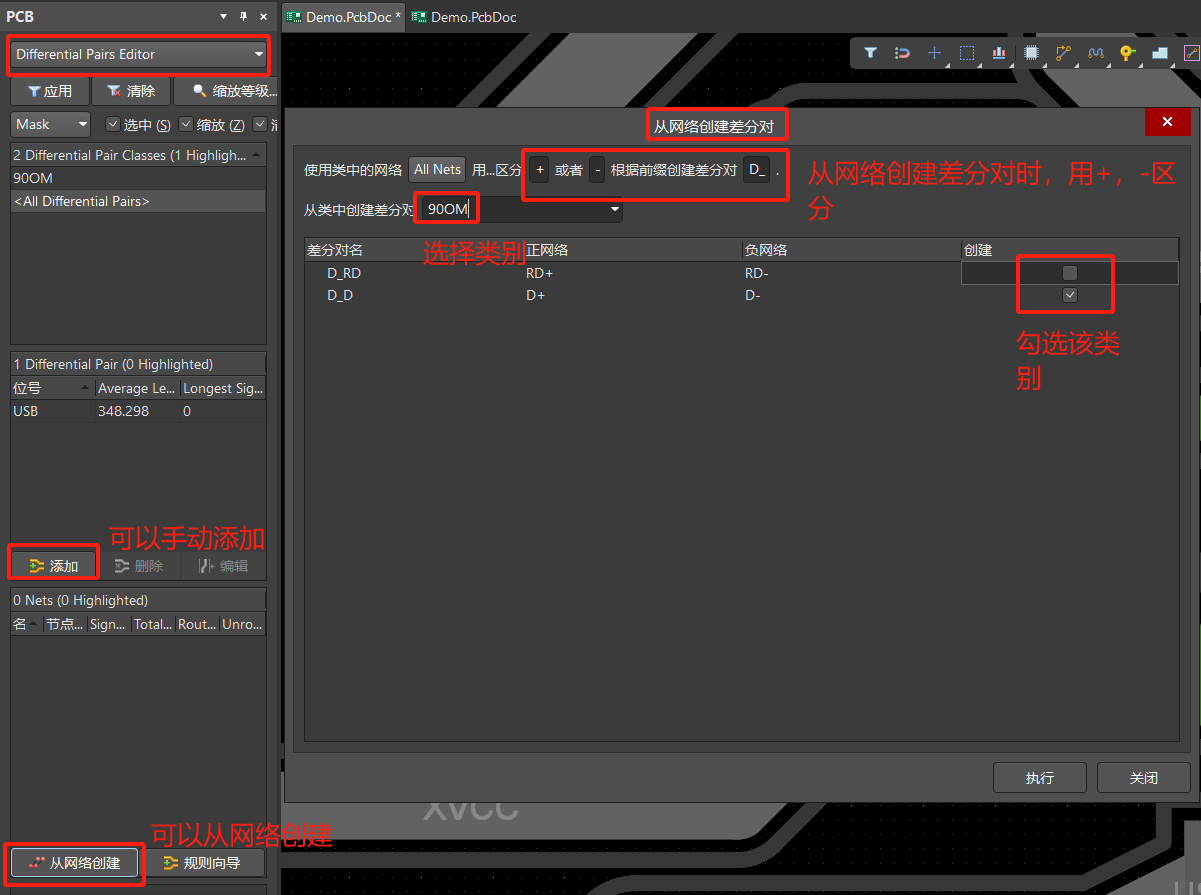

2.  添加差分类别

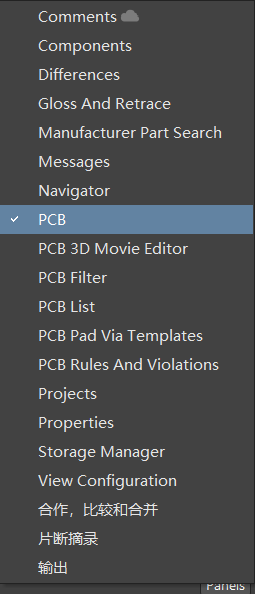

在panels打开PCB面板

3. 设置规则

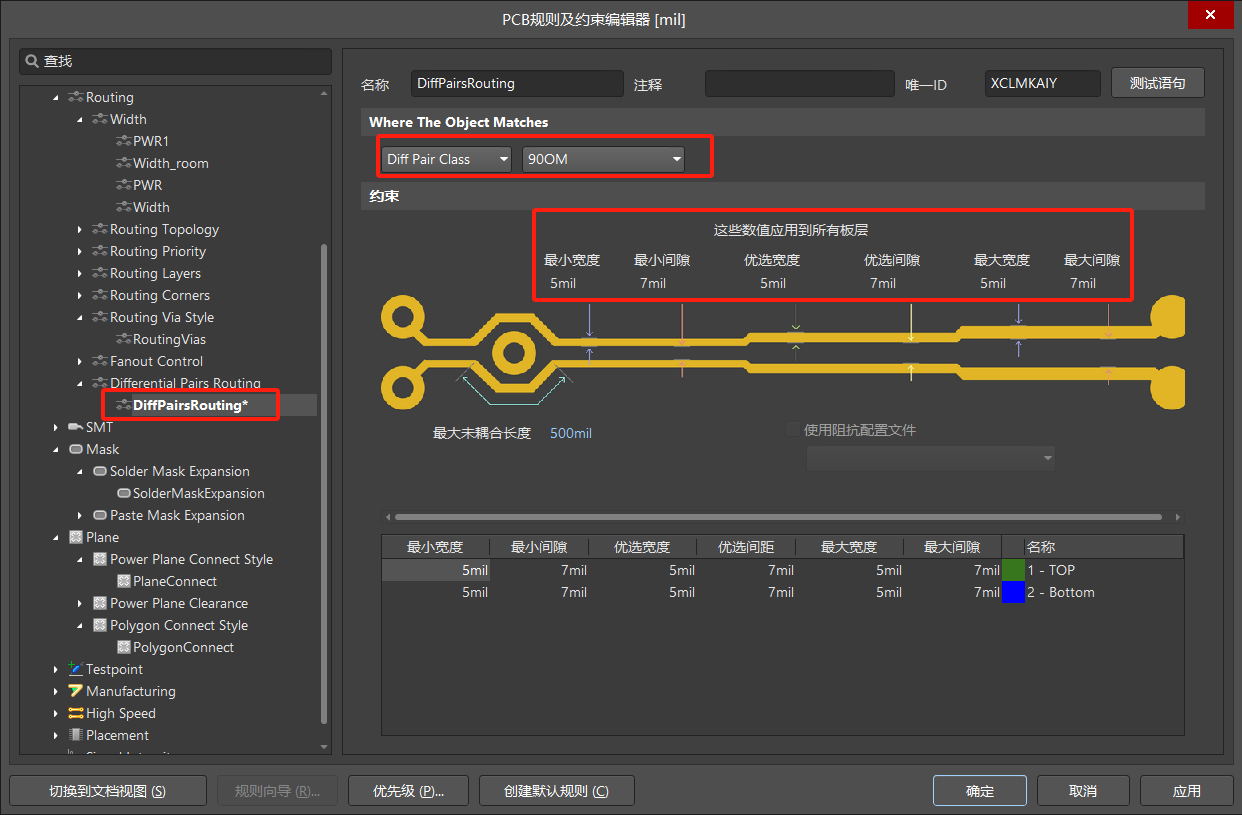

(1) 执行菜单命令“设计-规则”或者按快捷键“DR”,进入PCB规则及约束编辑器
(2)在“Differential Pairs Routing”上单击鼠标右键,在弹出的菜单中选择“新规则”选项,填写相关参数

①名称: 填写这个差分规则的名称,如“900M"
② Where The Object Matches: 选择规则应用范围,选择“Diff Pair Class",然后选择创建好的“90OM"
约束: 根据阻抗要求填入线宽和间距的数据

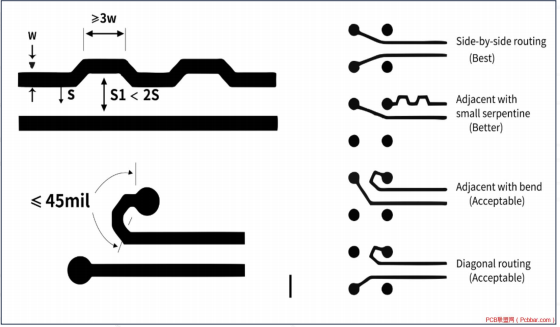

4. 注意差分信号线长度要相等
### Altium Designer 差分对布线规则及设置教程 在电子设计自动化领域,Altium Designer 是一款功能强大的工具,支持复杂的 PCB 设计需求。对于差分对的设计和布线,其提供了专门的功能来满足严格的电气特性要求。 #### 一、差分对的概念与重要性 差分信号传输是一种常见的高速信号处理方式,在通信接口(如 USB 或 HDMI)中广泛使用。为了确保差分信号的质量,必须严格控制两条导线之间的长度差异和间距一致性[^1]。这不仅有助于减少电磁干扰 (EMI),还能提高信号完整性。 #### 二、创建并应用差分规则 在 Altium Designer 中,可以通过定义特定的规则来管理差分对的行为: 1. **打开规则编辑器** 进入 `Design` -> `Rules...` 菜单项,启动设计规则对话框。 2. **新增差分规则** 在左侧树形结构中找到 `Routing` 类别的子选项——`Width` 和 `Clearance`,分别设定宽度和平面层间隙参数;接着切换到 `High Speed` 下拉菜单下的 `Differential Pairs Routing` 部分,点击右键选择 “New Rule”。在此处可以指定最大偏移量 (`Max Offset`) 及最小/最宽距离等约束条件[^4]。 3. **保存自定义规则集** 完成上述配置之后记得命名当前方案以便后续调用,并确认所有更改已生效。 #### 三、执行交互式差分对布线 当完成了前期准备工作后即可着手实施具体线路铺设工作: - 启动自动或手动模式均可实现高效精准的操作流程; - 利用软件内置辅助提示功能帮助判断最佳路径走向; - 如果中途遇到障碍物,则可借助绕越机制调整轨迹方向直至顺利完成整个过程为止[^2]。 ```python # Python伪代码示例展示如何模拟简单的路由算法逻辑 def route_differential_pair(start_point, end_point): path = [] while start_point != end_point: next_step = calculate_next_optimal_move(path[-1], obstacles) ensure_length_matching(next_step, other_trace_in_pair) append_to_path_and_update_status(next_step) return path ``` 以上脚本片段仅用于概念说明目的,并不代表真实可用语法形式。 #### 四、验证最终成果质量 最后一步也是至关重要的环节就是进行全面测试评估以保证达到预期目标水平: 利用 DRC (Design Rule Check) 功能扫描项目文件查找潜在违规情况报告出来供修正参考之用[^3] 。
