文章讲述了PC1和PC2如何通过配置静态路由和访问控制列表(ACL)限制访问R1和R2，PC1只能TelnetR1但不能ping，PC2访问R1受限，但可以ping和TelnetR2，R1和R2的telnet服务设置和访问控制规则详细说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.PC1可以访问Telnet R1，但不能ping R1
2.PC1不能访问Telnet R2，但可以ping R2
3.PC2不可以访问Telnet R1，能 ping R1
4.PC2能访问Telnet R2，但不可以ping R2

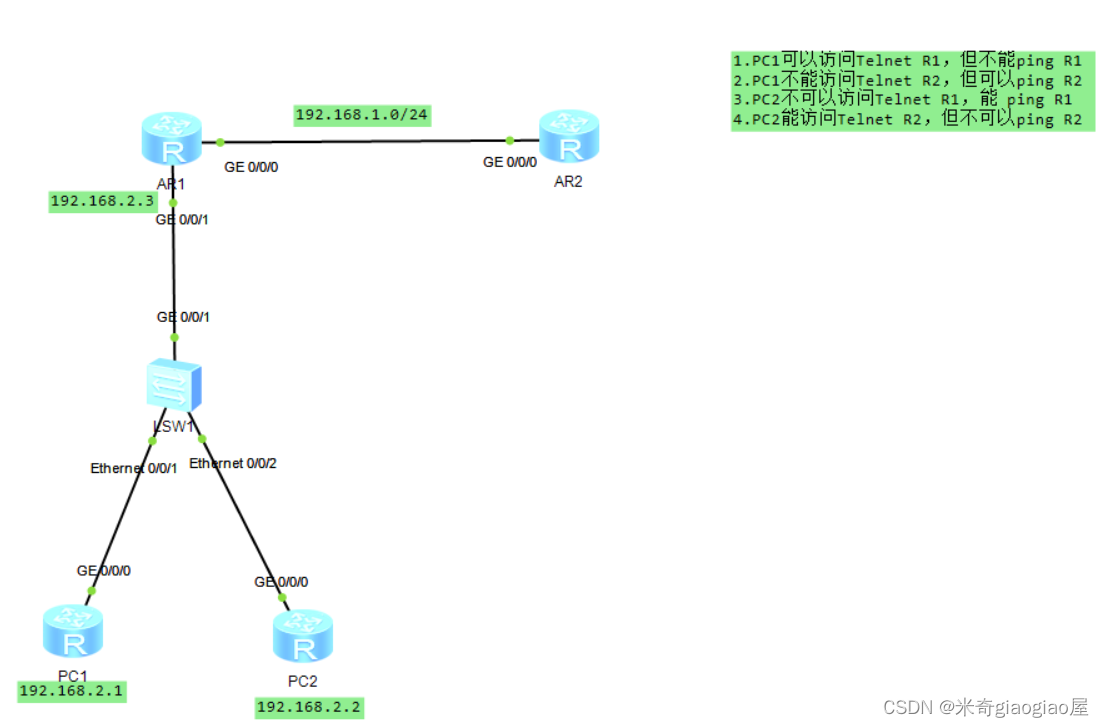

一、拓展图

先实现全网通：

得对pc1和pc2配置缺省路由，以及对R2

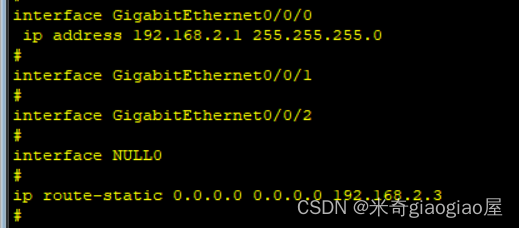

PC1:

[PC1-GigabitEthernet0/0/0]ip address 192.168.2.1 24 添加网络
[PC1]ip route-static 0.0.0.0 0 192.168.2.3     添加静态路由来配置网关

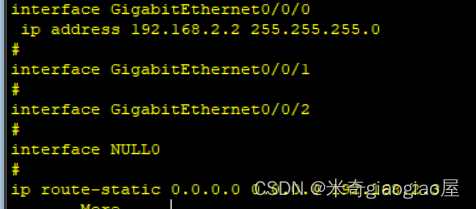

PC2:

[PC2-GigabitEthernet0/0/0]ip address 192.168.2.2 24 添加网络
[PC2]ip route-static 0.0.0.0 0 192.168.2.3    添加静态路由

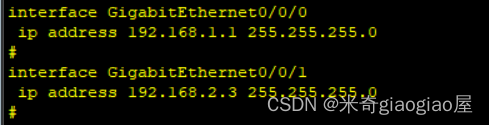

R1:

[R1-GigabitEthernet0/0/1]ip address 192.168.2.3 24
R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24

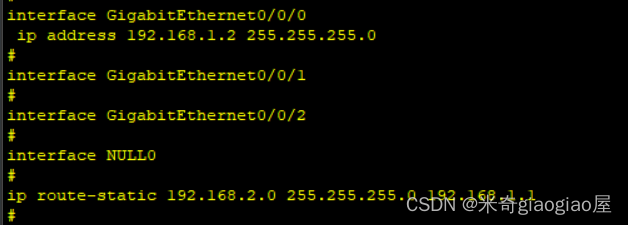

R2:

[R2-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[R2]ip route-static 192.168.2.0 24 192.168.1.1  静态路由

已经实现全网通

先开启远程登陆服务：telnet登陆

R1:

[R1]telnet server enable   #开启telnet
[R1]aaa  #进到aaa模式下
[R1-aaa]local-user ck password cipher 123 privilege level 15
   #创建一个ck用户 等级为15 密码为123
[R1-aaa]local-user ck service-type telnet
   #定义用ck使用telnet服务
[R1]user-interface vty 0 4
[R1-ui-vty0-4]authentication-mode aaa  #0-4个虚拟通道认证模式为aaa


[R1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000  调用

R2:

[R2]telnet server enable   #开启telnet
[R2]aaa  #进到aaa模式下
[R2-aaa]local-user cc password cipher 456 privilege level 15
[R2-aaa]local-user cc service-type telnet
[R2]user-interface vty 0 4
[R2-ui-vty0-4]authentication-mode aaa

[R1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000  调用

1.PC1可以访问Telnet R1，但不能ping R1

PC1:

[R1-acl-adv-3000]rule deny icmp source 192.168.2.1 0.0.0.0 destination 192.168.
2.3 0.0.0.0
[R1-acl-adv-3000]rule deny icmp source 192.168.2.1 0.0.0.0 destination 192.168.
1.1 0.0.0.0
#拒绝pc1的ip去pingR1的两个ip 一定要写反掩码锁死唯一ip

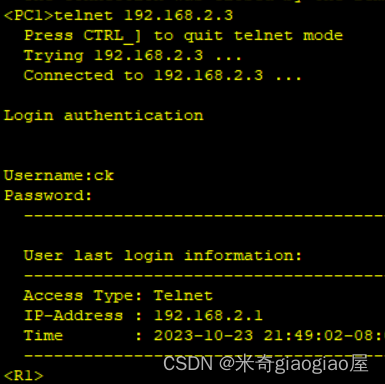

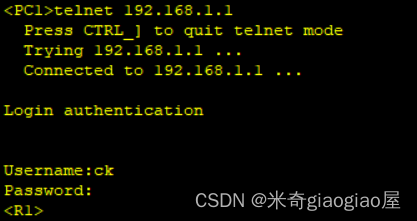

pc1---telnet-----R1的两个ip

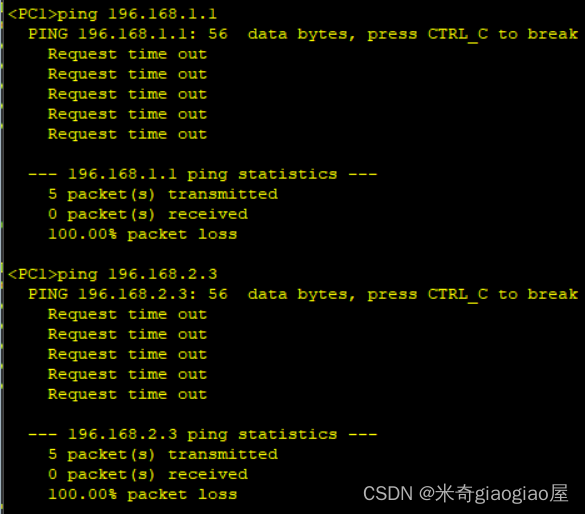

PC1----ping----R1的两个ip（不通）

2.PC1不能访问Telnet R2，但可以ping R2

pc1----telnet---R2

pc1:

[R1-acl-adv-3000]rule deny tcp source 192.168.2.1 0.0.0.0 destination 192.168.1.
2 0.0.0.0 destination-port eq 23

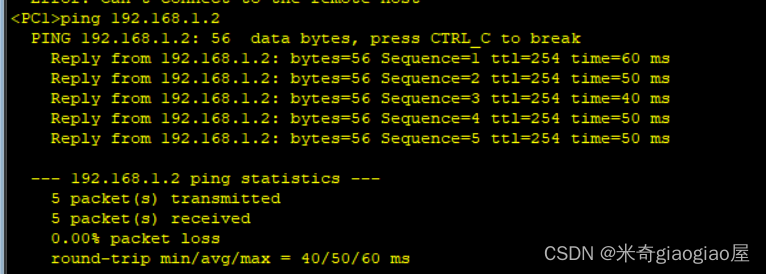

PC1-----ping-----R2

3.PC2不可以访问Telnet R1，能 ping R1

PC2---R1（ping）

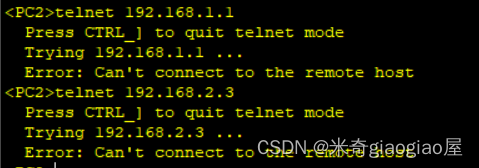

PC2--R1（Telnet）

[R1-acl-adv-3000]rule deny tcp source 192.168.2.2 0.0.0.0 destination 192.168.2.
3 0.0.0.0 destination-port eq 23
[R1-acl-adv-3000]rule deny tcp source 192.168.2.2 0.0.0.0 destination 192.168.
1.1 0.0.0.0 destination-port eq 23

4.PC2能访问Telnet R2，但不可以ping R2

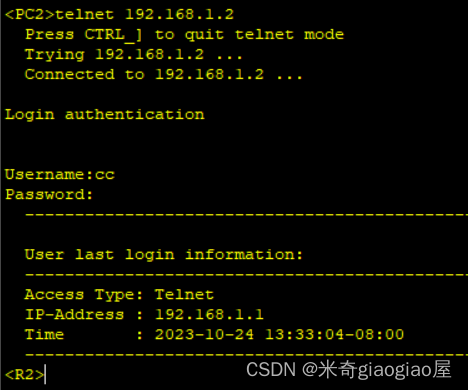

PC2---Telnet R2

pc2----ping R2

[R1-acl-adv-3000]rule deny icmp source 192.168.2.2 0.0.0.0 destination 192.168.1
.2 0.0.0.0
