STM32移植LWIP

目录

01、IAR工程移植

02、修改Keil工程


在上篇文章《LWIP初体验-修改ST官方demo》中我们已经在自己的开发板上实现了简单的TCPsever和TCPclient功能。验证完了硬件,接下来的工作就是优化代码,添加应用程序。

有些同学想学习一下,如果下载LWIP的代码,然后移植到自己的代码中,下面我们聊聊移植问题。

我们需要的基础工程是已经实现了10ms定时,led灯1s闪烁,实现了串口打印工程。还需要一份LWIP1.4.1的源码,需要STM32F2系列的以太网驱动。

移植前和移植后源码资料,还有LWIP的源码下载链接

链接:百度网盘 请输入提取码

提取码:4hiw

01、IAR工程移植

首先是IAR工程的移植操作。

添加以太网驱动库,注意,以太网驱动库并不在标准外设库中,需要大家自行到网上或ST官网下载。

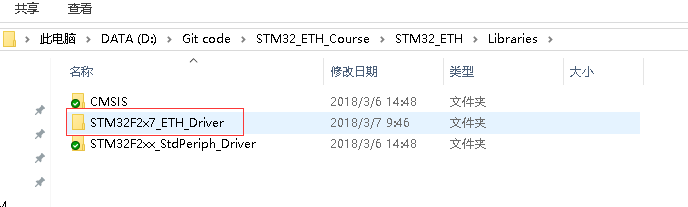

把以太网驱动库添加进工程

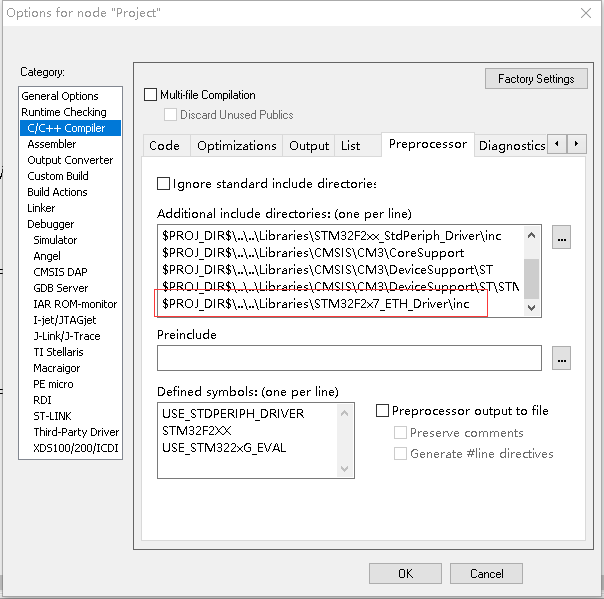

增加新库的头文件路径

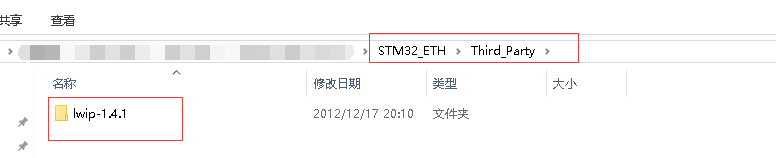

将LWIP源码放入目录中,我的个人习惯放到了Third_Party文件夹中,属于第三方库,以后用到其他类似FATFS这样的第三方库,都会放入次文件夹内。

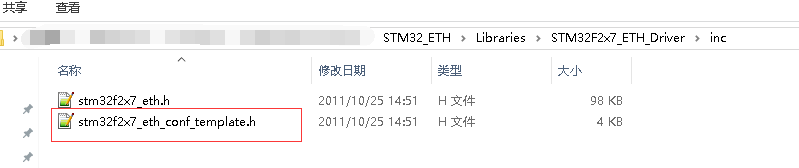

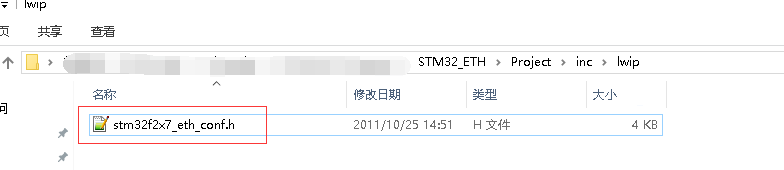

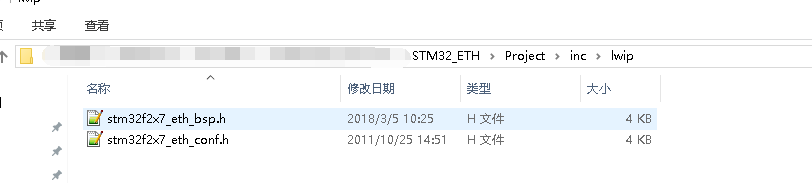

我们把stm32f2x7_eth_conf_template.h文件剪切到文件夹中,并重命名为stm32f2x7_eth_conf.h


修改文件名称


当然新加的头文件,要添加新的头文件路径。

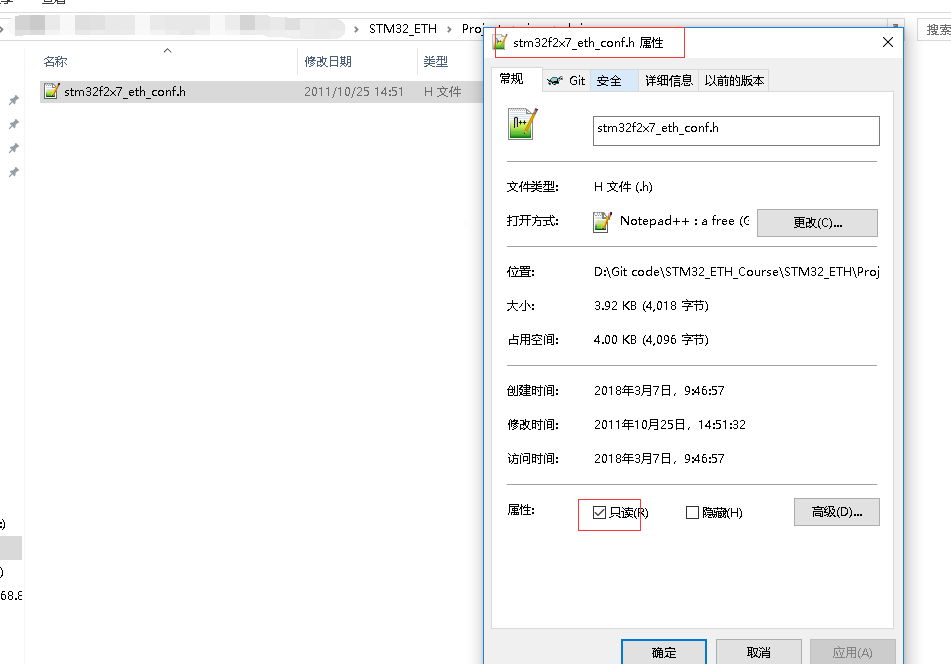

注意:这个文件是只读文件,要把对勾去掉,不然的话在IDE中无法修改代码。


添加以太网RTL8201EL的驱动程序

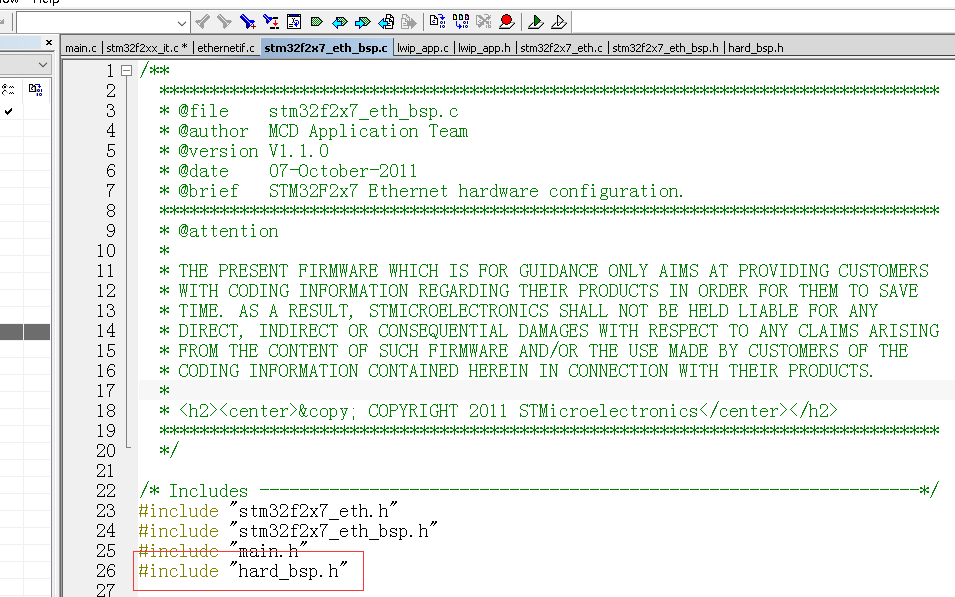

我们首先拷贝官方历程驱动,这部分主要是硬件层的初始化,在《LWIP初体验-修改ST官方demo》中,我们已经修改完代码,直接拷贝过来就行。

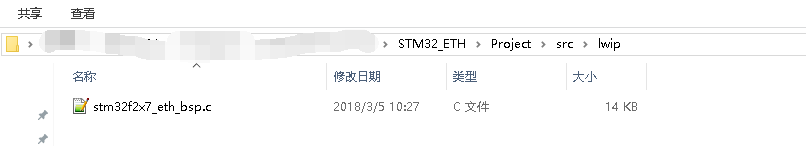

放入对应的位置

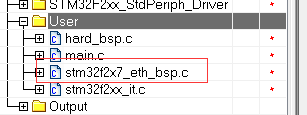

然后把BSP硬件驱动添加进入工程

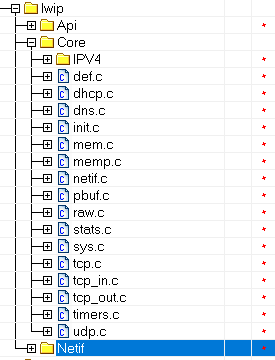

添加lwip源代码,直接按照LWIP源码目录结构添加即可,不用全部添加,按下图所示接口


添加API相关文件


添加Netif相关文件


添加IPV4相关文件

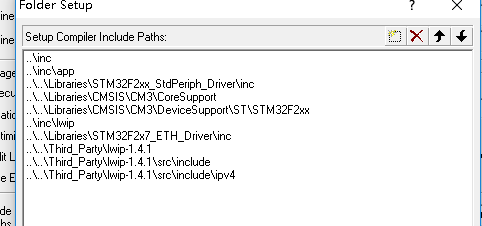

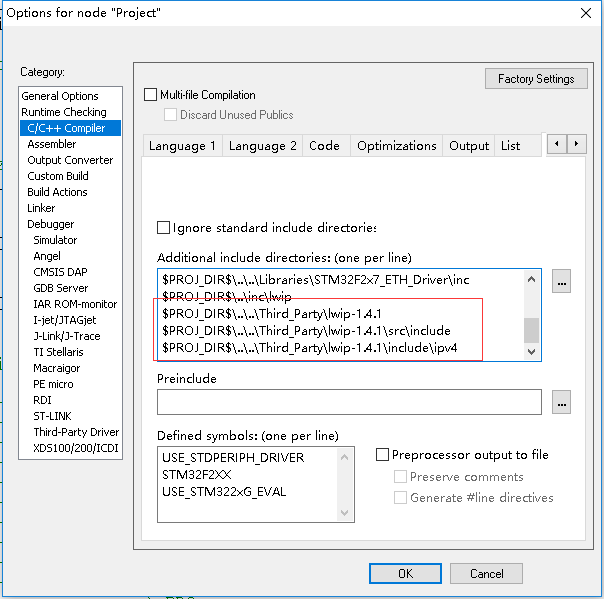

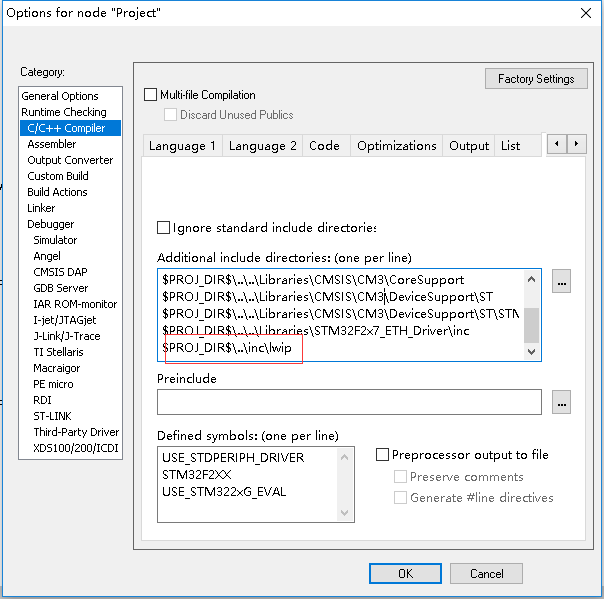

当然,还要添加头文件路径,这是必不可少的


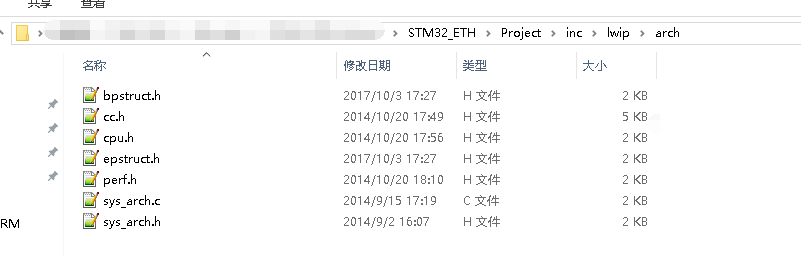

添加中间文件


添加lwipopts.h


编译出错

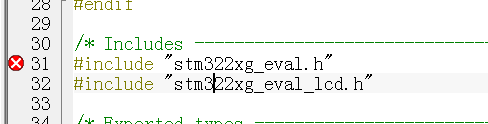

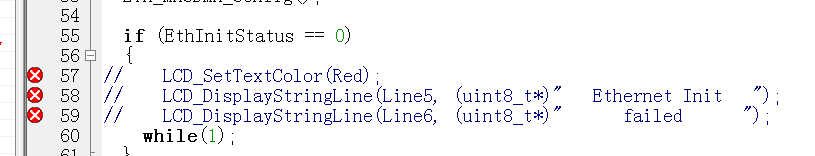

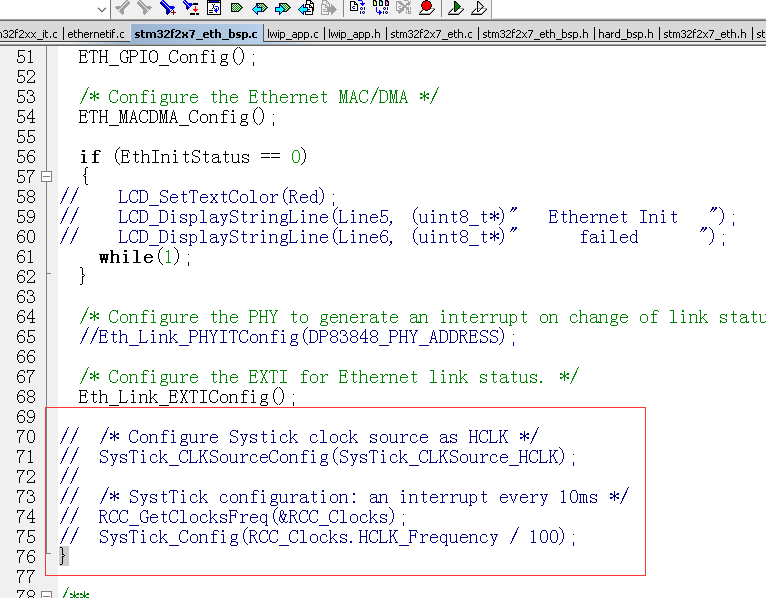

这些文件主要是官方开发板的lcd相关文件,把他们屏蔽掉


再编译,出新的错误,再次屏蔽这些现实部分的代码。


修改之后,编译没有问题


复制驱动,直接使用官方demo的文件,

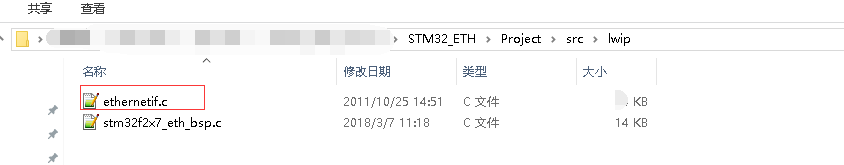

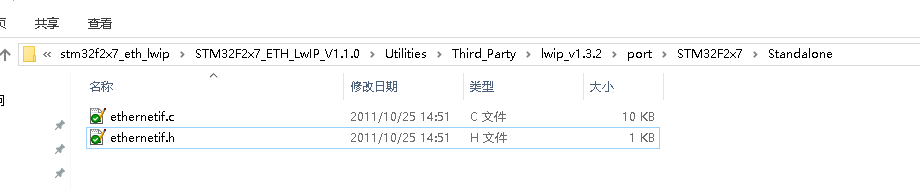

拷贝ethernetif.c文件

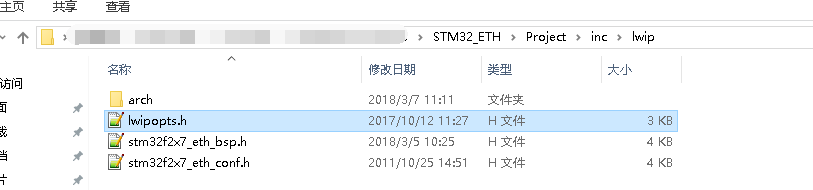

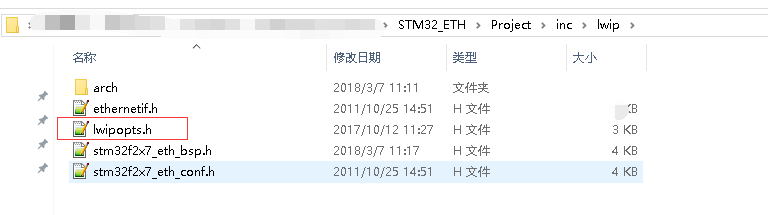

拷贝lwipopts.h文件。


把原来的文件删除掉


重新添加我们新添加的文件(注意解除只读属性)

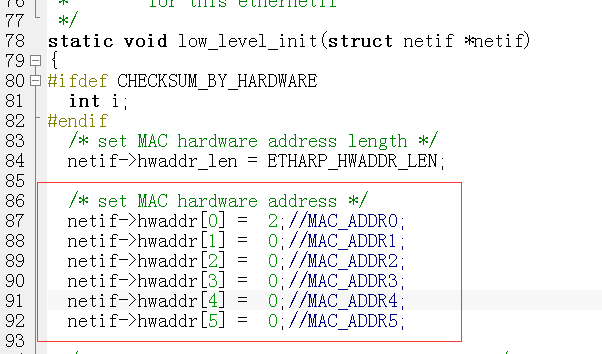

修改文件


新建lwip_app.c和lwip_app.h文件

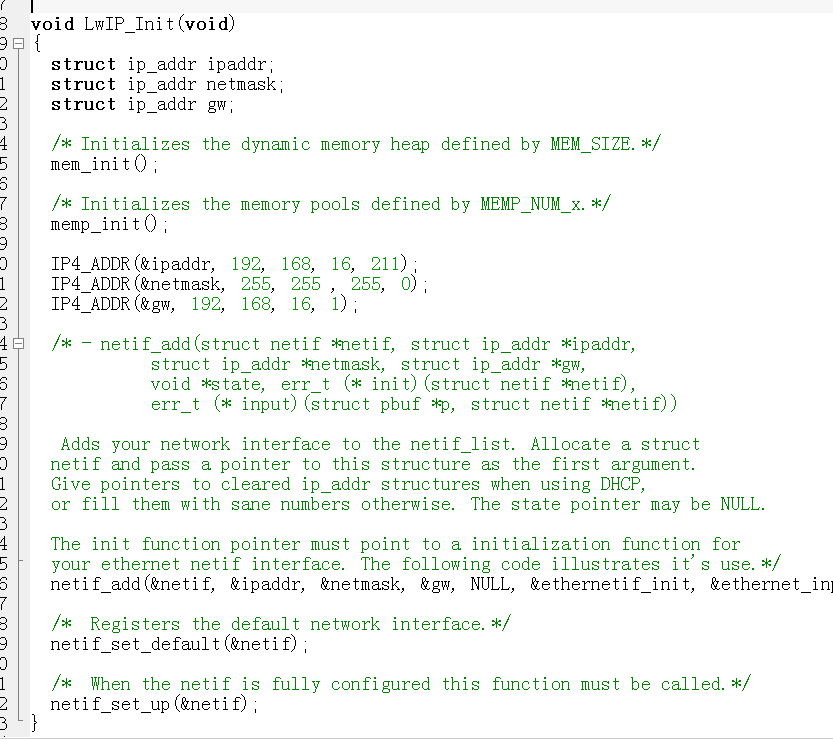

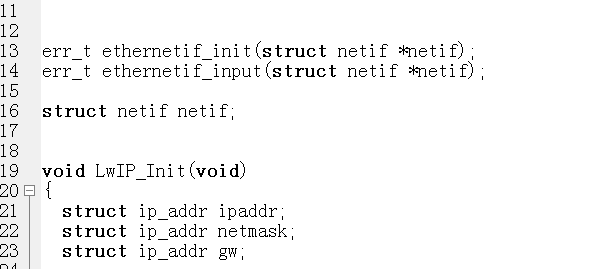

添加LwIP_Init函数接口。

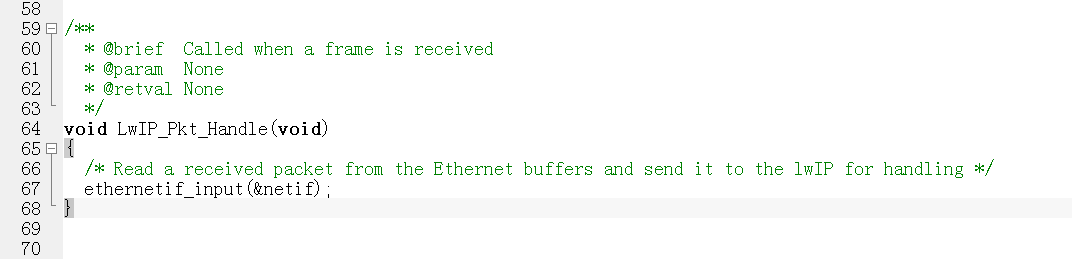

增加LwIP_Pkt_Handle函数。

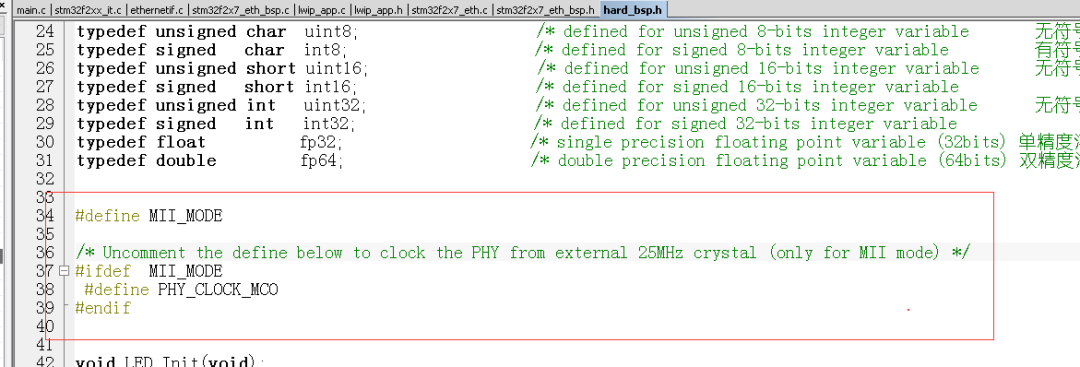

定义一下宏


包头文件包含一下


修改函数

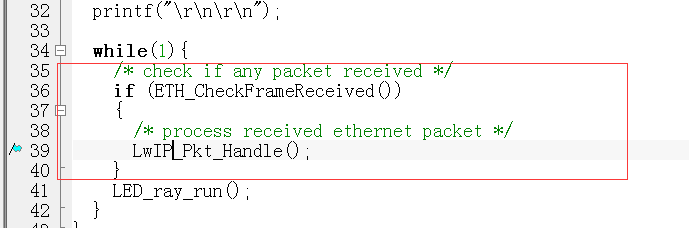

修改主函数

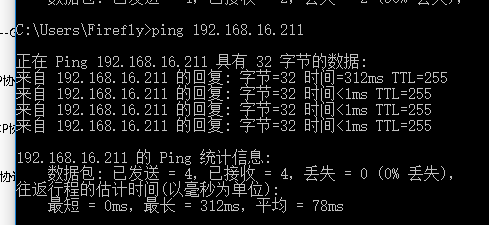

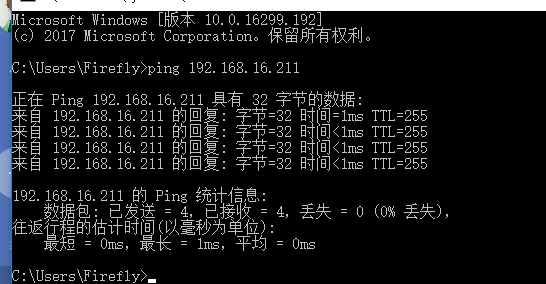

使用PC端ping一下开发板的IP


移植成功,可以正常响应ping。

这只是个简单的移植,就是个流水账,想看具体修改内容的,可以到文章开头下载工程代码,对比修改前和修改后的区别。网络部分有很多知识,想深入了解,还需要自己多看看代码。

02、修改Keil工程

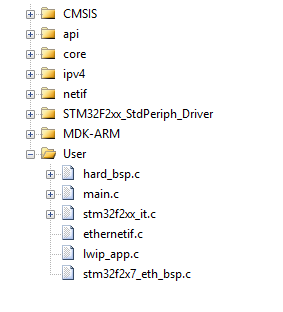

添加文件,这些基本和IAR一样。


添加头文件路径


编译代码,有1个错误

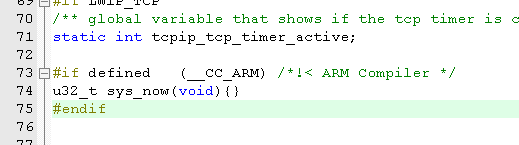

在timers.c添加


代码如下

#if defined   (__CC_ARM) /*!< ARM Compiler */
    u32_tsys_now(void){}
#endif

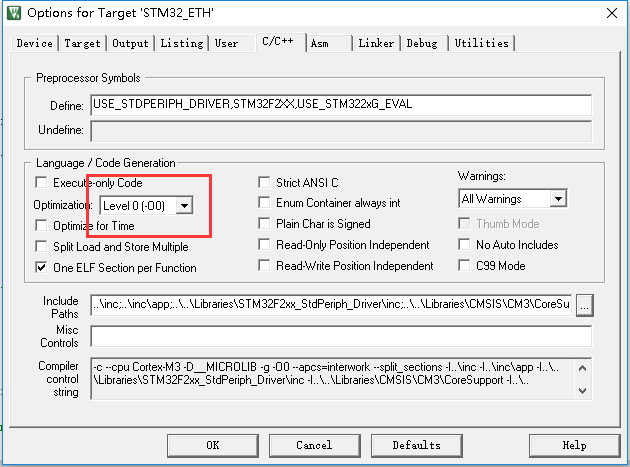

​​​​编译下载,发现ping会死机修改代码优化等级就好了


测试成功


总结:这是一篇流水账的移植记录,深入了解LWIP网络开发,还是要动手自己移植多多研究源码

点击查看本文所在的专辑,STM32F207网络开发

关注公众号,第一时间收到文章更新
