1 系统介绍
DAWorkBench是一款面向科研实验和工程测试场景的数据可视化分析开源软件，支持实现数据清洗、信号处理和交互式可视化等功能。系统集成文件IO、数据处理以及可视化交互三大模块，支持多维数据分析与高质量图表生成，助力用户高效完成从数据预处理到结果展示的全流程工作。
作为一款开源软件，DAWorkBench提供源代码和开放的插件接口，用户不仅可以基于软件进行自由修改，也可根据自身科研或工程需求接入自定义的数据处理算法，实现算法、功能或流程拓展，满足特定科研和工程项目的个性化需求。

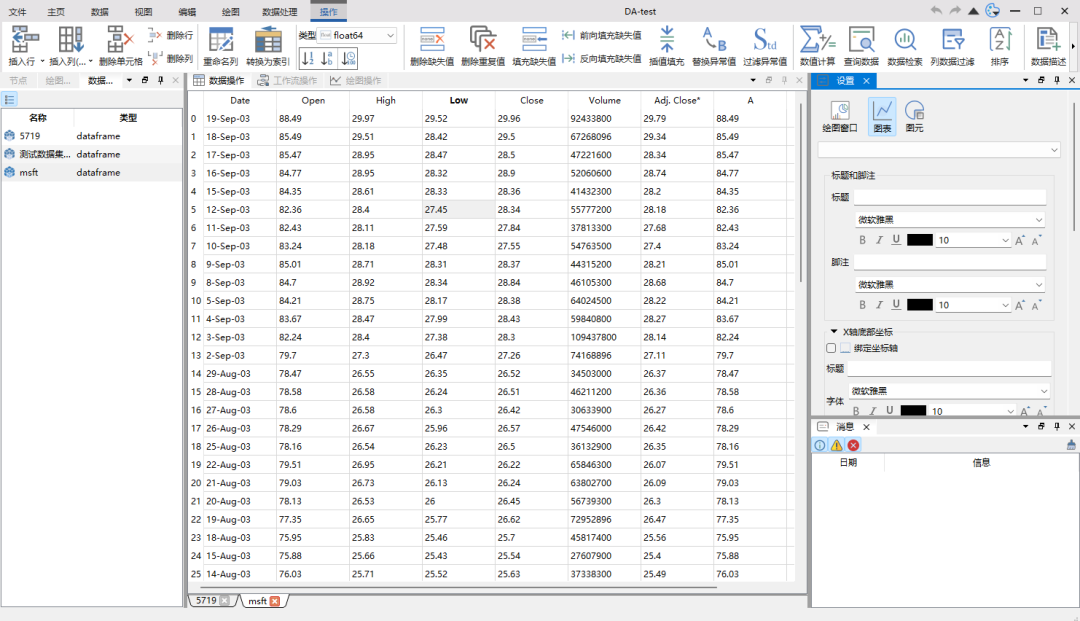

图 1 DAWorkBench主界面
2 系统架构设计
本系统采用分层架构模式及模块化设计理念，满足大规模实测数据综合处理软件在数据统一管理、数据处理分析和数据可视化需求，可实现各功能模块的统一交互界面集成、全过程数据管理、数据可视化等集成功能。系统采用模块化、插件化的设计思想，系统提供了基础的功能和接口，所有业务功能由插件提供。
系统采用C++、Python语言和QT界面框架研发。C++语言具有较好的面向对象支持，具有大量的基于C++语言的图形库，在图像渲染、图形可视化以及并行化支持等方面，C++具有更好的执行效率。Python提供了大量数据处理算法库，同时具有较强的平台兼容性。QT是基于C++语言的界面组件库，可用于快速搭建软件交互界面。QT具有良好的跨平台特征，因此，本系统基于QT图像库构建软件界面，可完美的支持Windows和Linux等操作系统。
根据本系统软件开发需求和技术途径，软件总体设计采取三层结构，数据IO管理层、数据处理层和数据可视化层。技术总体架构如下图所示：

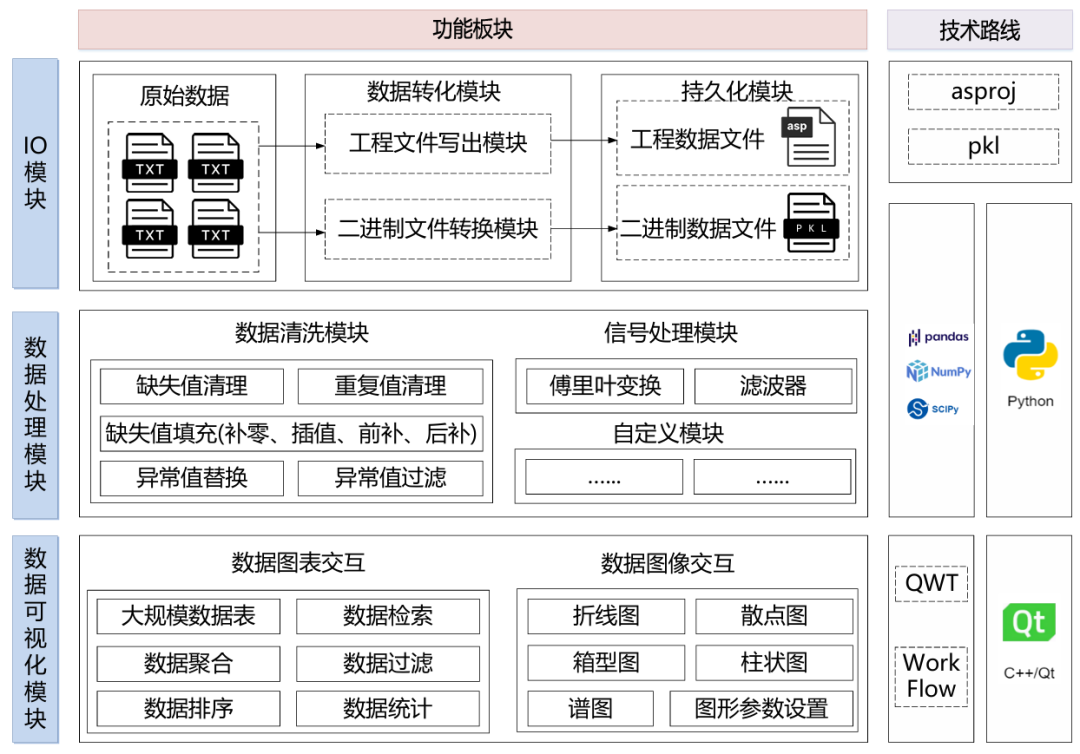

图 2 DAWorkBench系统架构
（1）数据IO管理层，采用pandas库常见的数据格式进行交互，支持parquet、pickle等高速二进制文件，也支持excel、csv、txt等常见的数据文件，满足异构大规模数据的统一管理和维护，同时，依托于C++的高效性，软件支持亿级数据的加载和可视化操作。数据层的接口采用脚本化封装，对于未来新型数据格式，也可以快速的实现扩展。
（2）数据处理层，是数据处理软件的核心，本软件数据层主要有两个特点，一是高效性、二是灵活性，软件可以通过可视化界面对超大规模数据进行高效处理，同时预封装了多种数据处理算法，包括常见的数据清洗算法如：缺失值处理、重复值处理、异常值替换、过滤等，也封装了pandas库中dataframe常用的数据处理方法，如实现列的四则运算、条件过滤、排序、数据透视表等等。
本系统采用插件式开发模式，除了预封装的功能外，也支持新算法的扩展。本文下文将展示，把信号处理常见的算法封装为插件，实现了傅里叶变换、滤波器算法，用户也可根据需求，实现短时傅里叶变换、小波变换等常见的信号处理算法。
（3）数据可视化层，主要是基于底层统一的数据结构和算法调用接口，开展软件用户界面设计、数据可视化呈现等。软件的可视化大量采用了MVC模式，能实现亿级超大规模的dataframe表格可视化，创新性的使用了model层双缓存机制，解决了Qt的MVC超大规模（亿级行数）表格的渲染效率低的问题，同时在Qwt绘图库的基础上进行了扩展，优化了千万级数据曲线绘制，多序列数据绘图，数据窗口缩放，数据显示设置等。
3 各模块功能介绍
3.1 数据IO模块
数据IO模块负责试验数据的导入与导出，支持多种数据格式，包括txt、csv、xlsx、parquet、pkl等，具备批量处理能力，确保数据在系统与外部之间高效、准确地交换，为数据分析和可视化提供基础支撑，同时支持工程文件的读写，实现数据的持久化存储。
3.1.1 数据导入
数据导入功能用于将试验采集或外部生成的数据导入系统，为后续分析提供数据基础。用户可点击添加数据，在弹出的对话框中选择导入的文件及格式，即可完成数据的导入。对于txt文件的导入需要设置编码格式及表头等信息，对于其他格式的文件可直接自动导入。

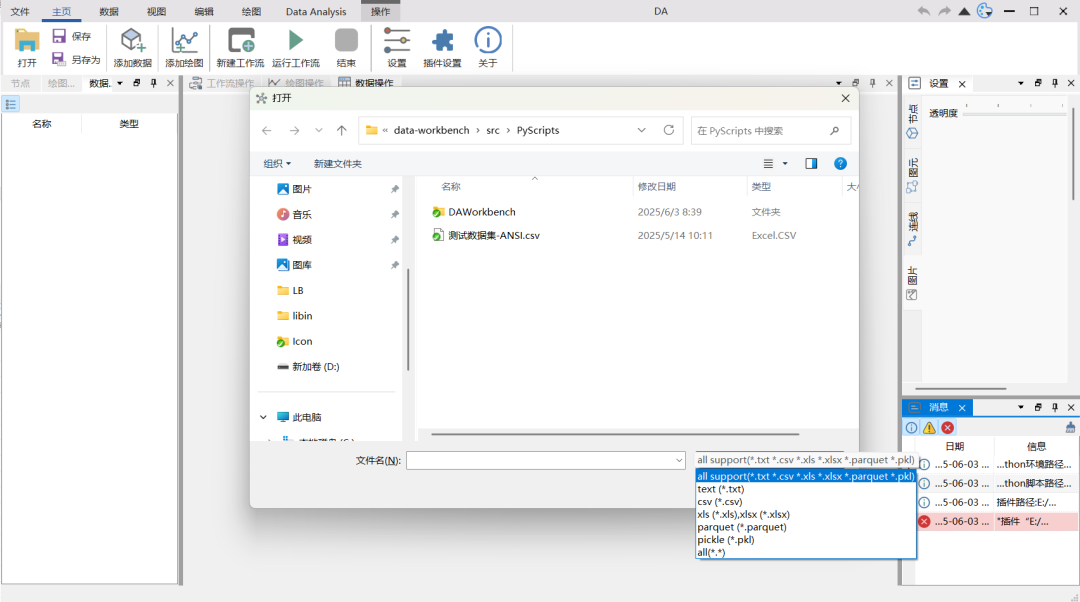

图 3 文件导入对话框

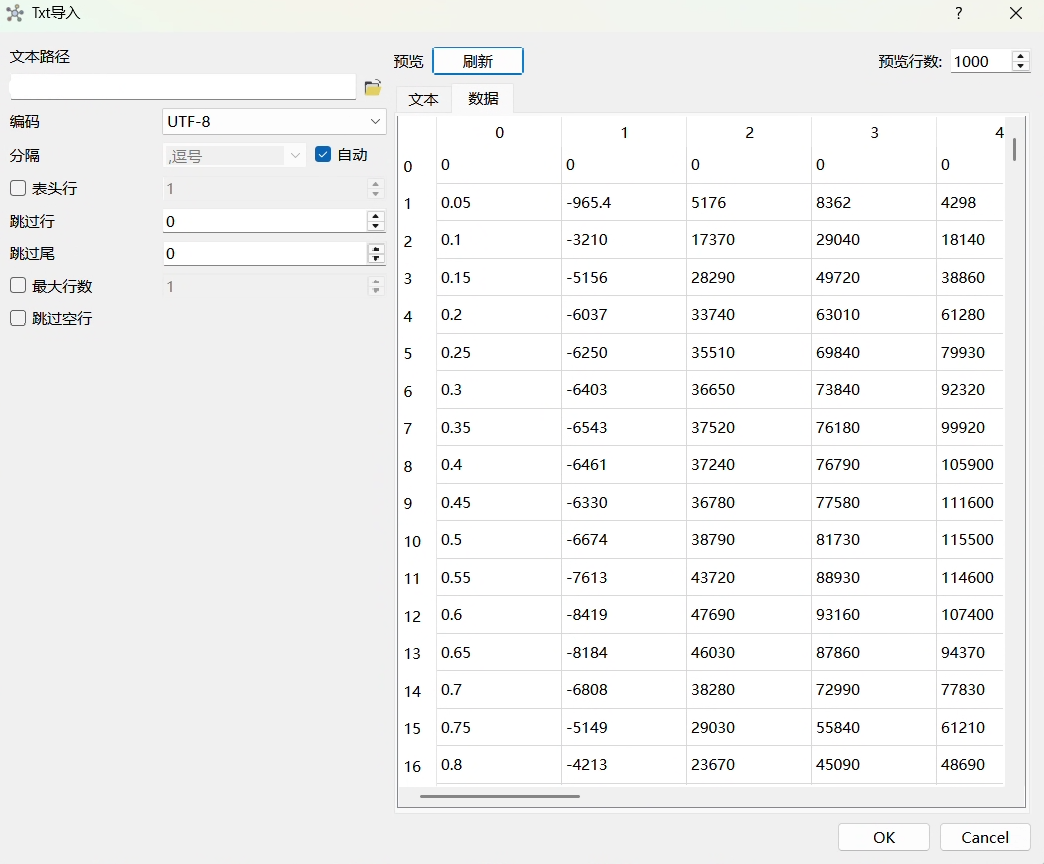

图 4 txt文件导入设置对话框
3.1.2 数据导出
数据导出功能用于将分析结果或原始数据按需导出，支持导出范围和内容，便于数据共享、归档或进一步处理。用户可以选择单个导出和多个导出，单个文件导出当前所激活的数据图表，多个导出则是导出所有数据图表。

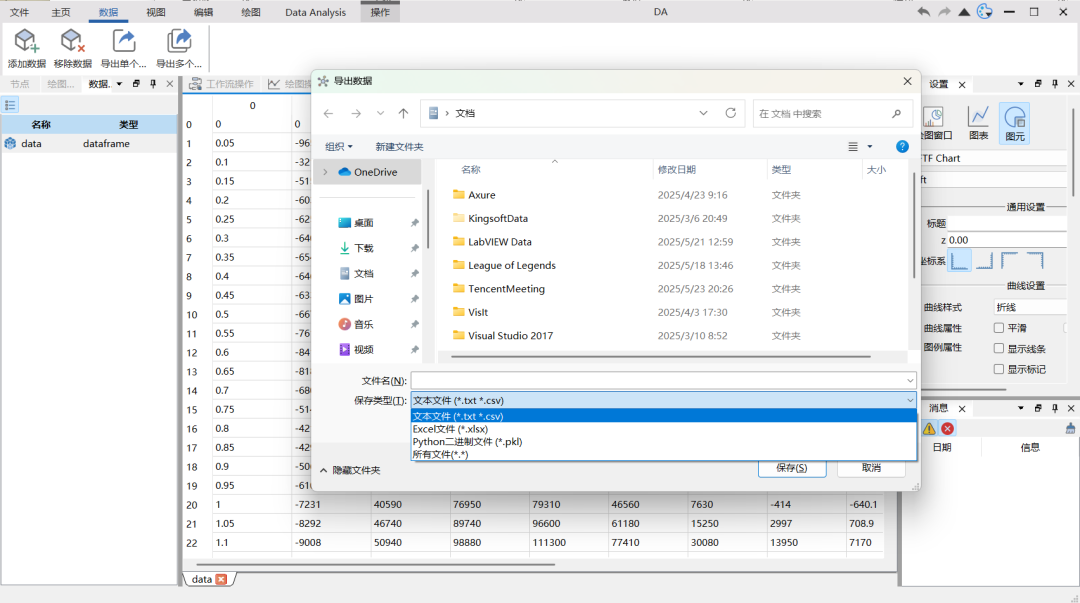

图 5 数据导出对话框
工程文件保存功能用于将当前试验分析过程中的所有关键数据、参数设置、图表配置等整体打包保存为工程文件，便于后续加载、复现分析流程或继续工作，提升工作效率和数据管理的连续性。
3.1.3 工程文件保存

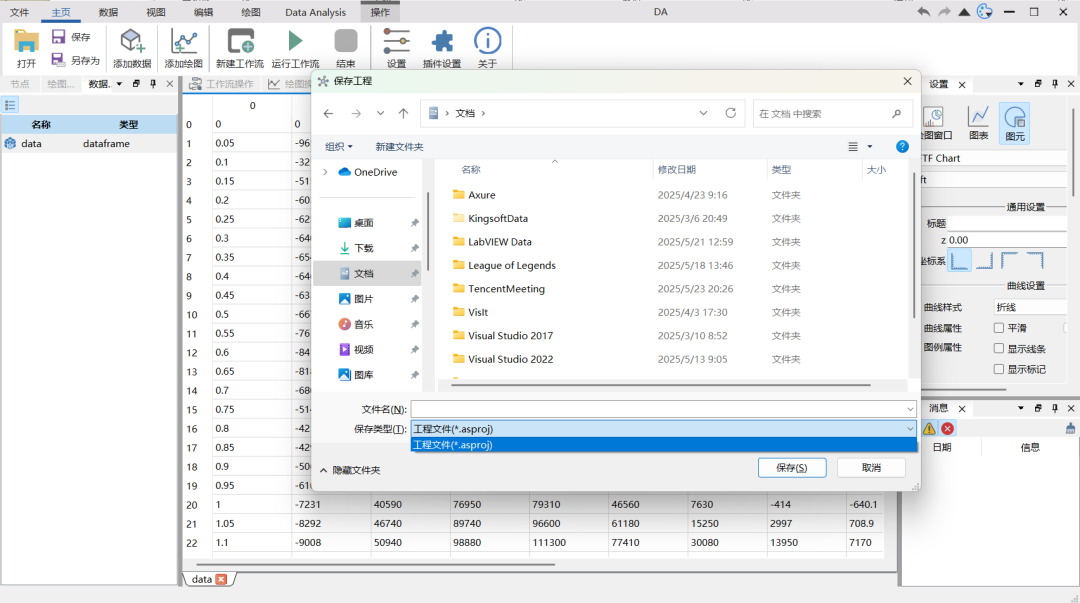

图 6 工程文件保存对话框
3.2 数据处理模块
3.2.1 数据清洗模块
数据清洗主要包括三个方面：缺失值处理，即对缺失数据进行填充或删除操作，确保数据完整性；异常值处理，针对数据中的异常值进行判断和处理，以保证后续分析的准确性；重复值处理，则是删除数据中的重复记录，避免数据冗余和影响分析结果的偏差。
（1）缺失值删除
缺失值删除功能用于自动识别并清除数据中的空值，支持按列或按行处理，确保数据完整性，提升分析结果的准确性和可靠性。

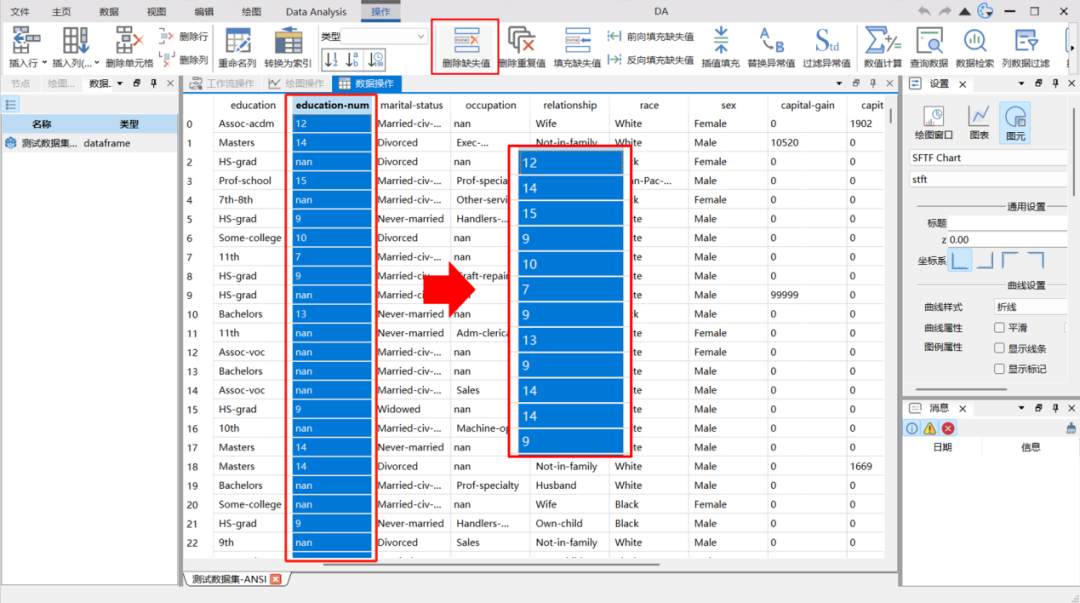

图 7 缺失值删除效果图
（2）缺失值填充
缺失值填充功能用于对数据中的空值进行补全，支持多种填充方式，包括按值填充、前向填充、后向填充等，保持数据结构完整，避免因缺失值影响分析结果。

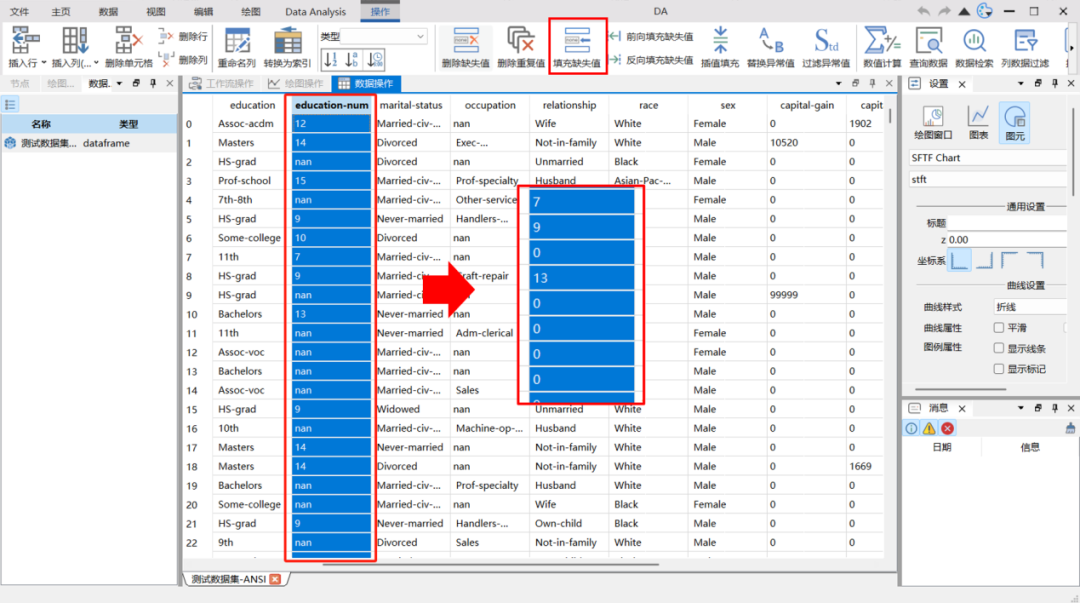

图 8 缺失值填充效果图
（3）重复值删除
重复值删除功能用于自动识别并剔除数据中重复的记录，支持按整行或指定列判断重复，确保数据唯一性，提升数据质量和分析准确性。

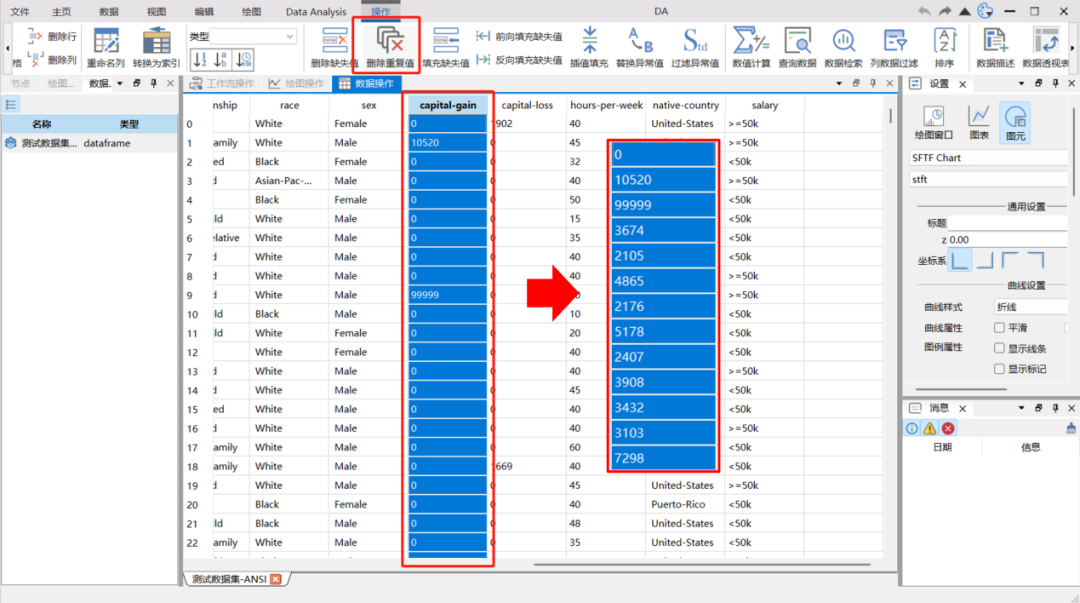

图 9 重复值删除效果图
（4）异常值过滤
异常值过滤功能用于自动识别并剔除数据中的异常值或离群点，主要采用n倍标准差法进行异常值的过滤，确保数据的有效性和分析的准确性。

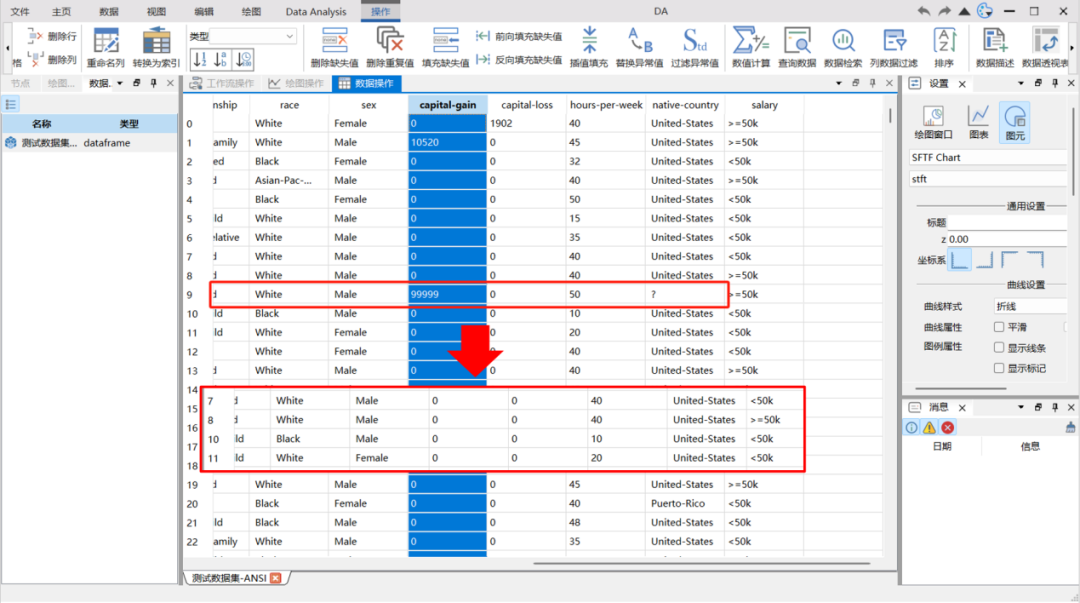

图 10 异常值过滤效果图
3.2.2 信号处理模块
信号处理模块是基于系统的独立插件，通过系统的接口，把数字信号处理的功能进行了封装，能实现数据分析和数据绘图。基于系统的插件模式，可以集成更多的数据处理功能。
（1）傅里叶变换
傅里叶变换功能用于将时域信号转换到频域，揭示信号的频率成分，支持快速傅里叶变换算法，实现高效频谱分析，帮助用户识别信号中的周期性特征和频率分布，提升信号处理和分析能力。

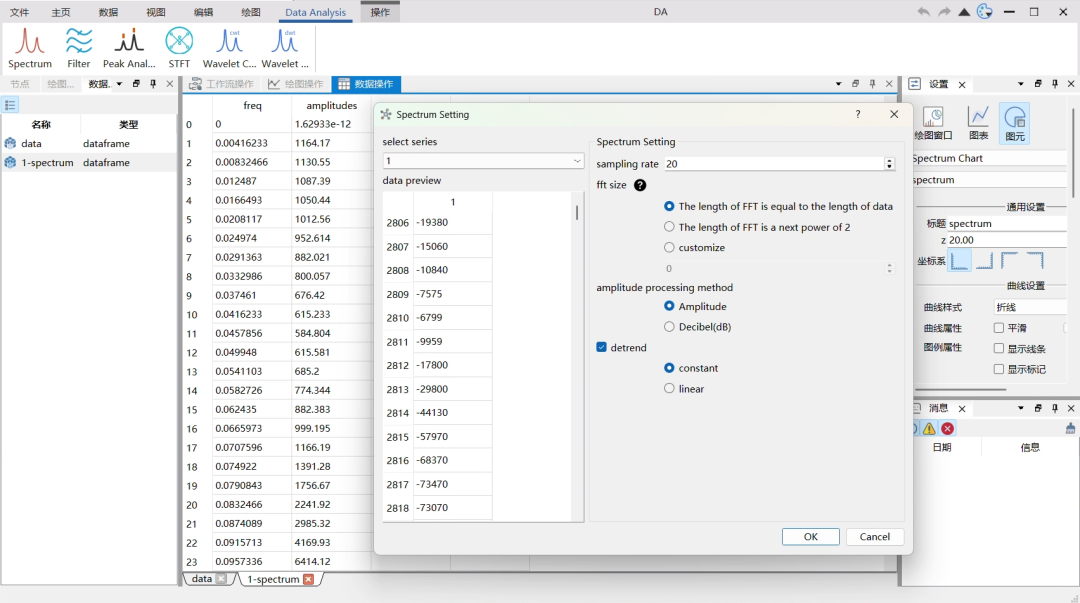

图 11 傅里叶变换结果及参数设置对话框

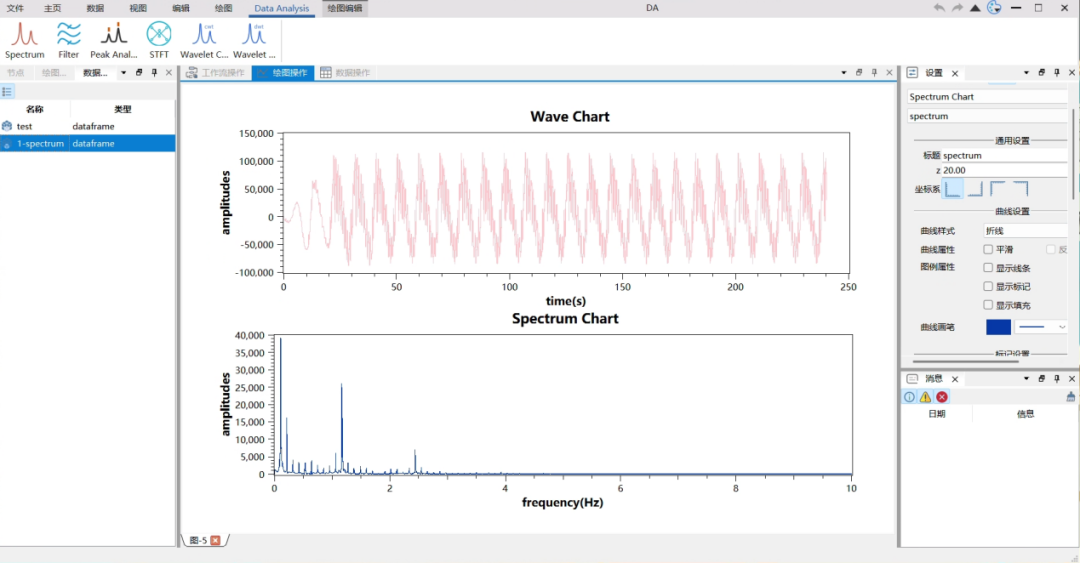

图 12 傅里叶变换原始波形及频域图像
（2）滤波
滤波功能用于对信号数据进行平滑处理或噪声抑制，本系统采用巴特沃斯滤波器设计，支持多种滤波操作，包括低通滤波、高通滤波、带通滤波和带阻滤波，帮助去除无关干扰，突出有效信号特征，提高数据质量和后续分析的准确性。

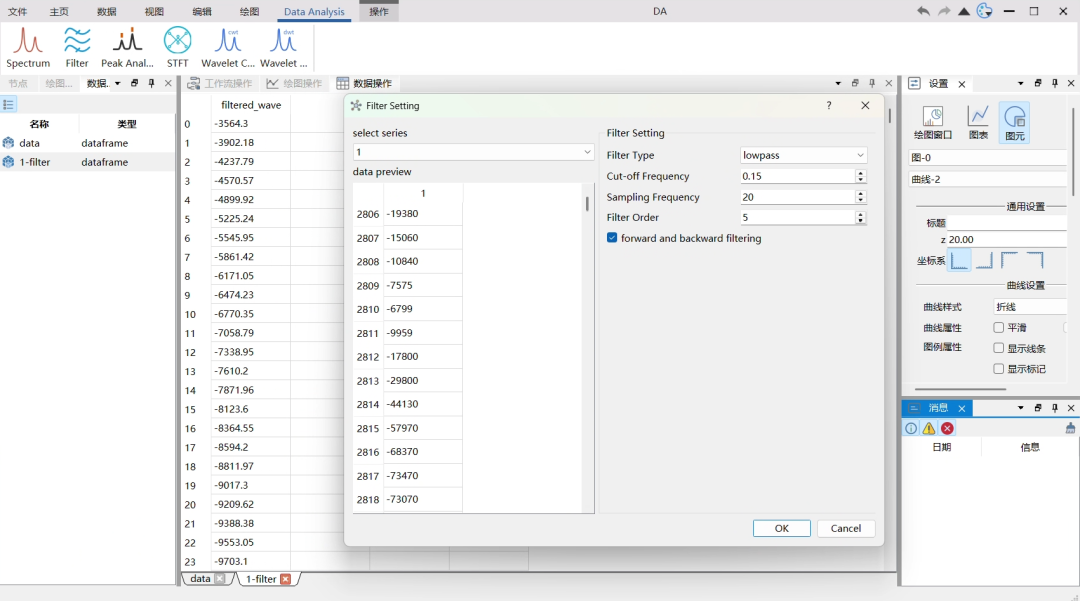

图 13 滤波结果及参数设置对话框

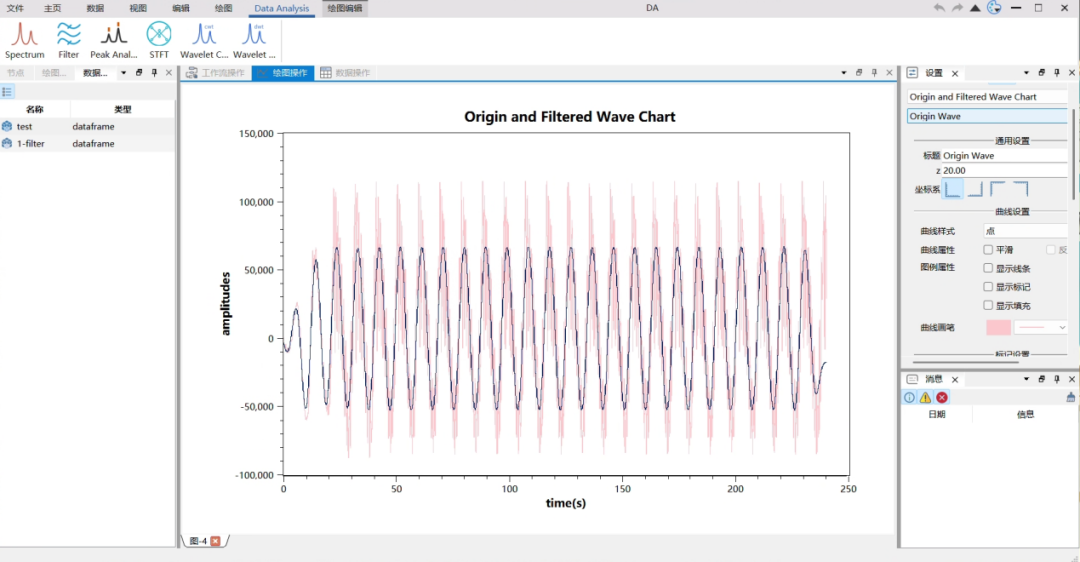

图 14 滤波原始波形及滤波后波形图像
3.3 数据可视化模块
3.3.1 数据图表交互
数据图表以表格形式呈现数据，支持大规模数据展示、数据检索、排序、过滤、聚合和统计等功能，便于用户快速查看、筛选和整理关键数据，为后续分析提供基础支撑。
（1） 数据图表可视化

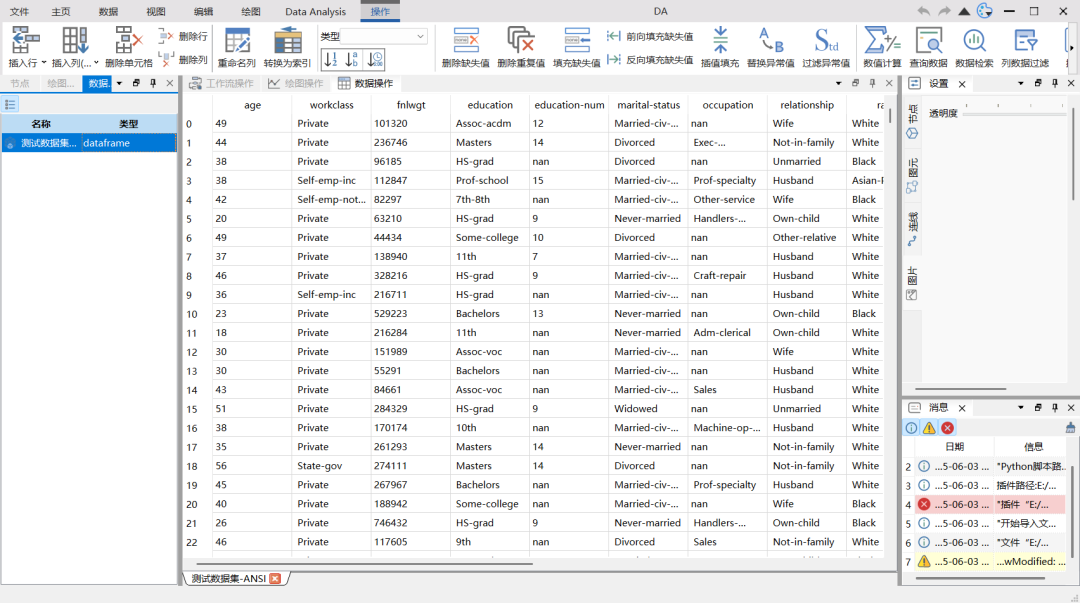

图 15 数据图表
（2）数据检索
数据检索功能用于快速定位和查询目标数据，帮助用户高效从海量数据中检索到所需信息，提高数据访问速度和分析效率。

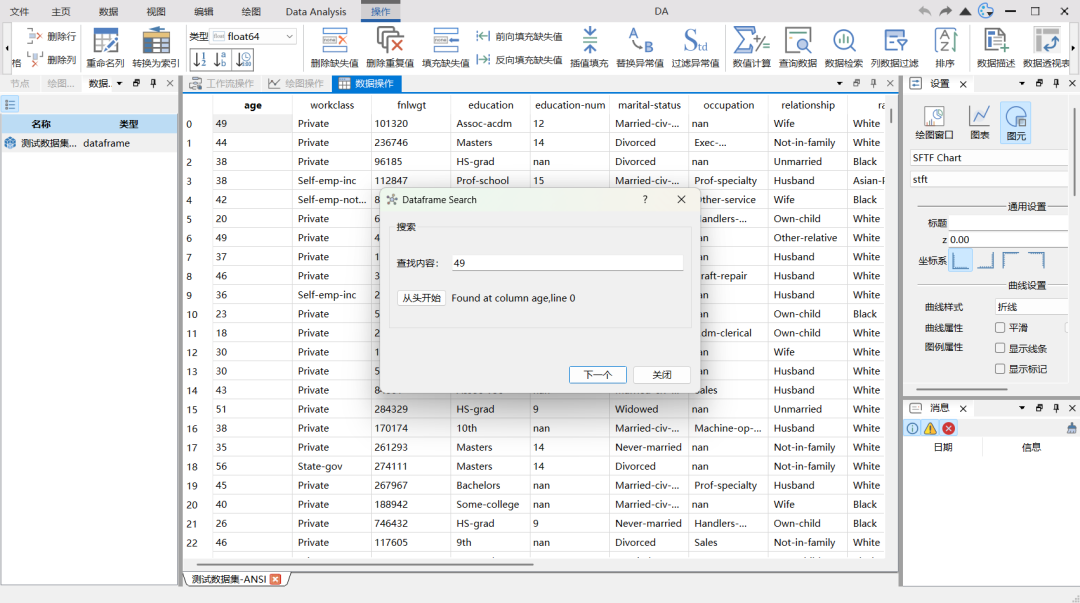

图 16 数据检索对话框
（3）数据排序
数据排序功能用于按照指定列对数据进行升序或降序排列，方便用户快速组织和查看数据，提升数据浏览和分析的便捷性。

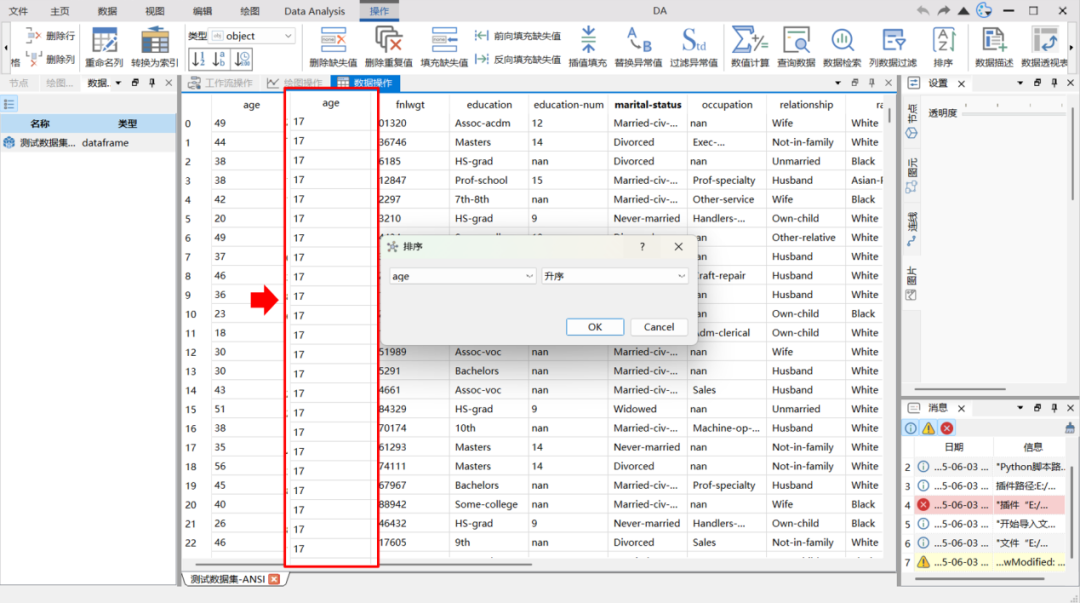

图 17 数据排序对话框及效果
（4）数据过滤
数据过滤功能用于根据用户设定的条件筛选数据，用户可选择过滤的列数据及区间，帮助排除不需要的记录，突出重点信息，提高数据分析的针对性和效率。

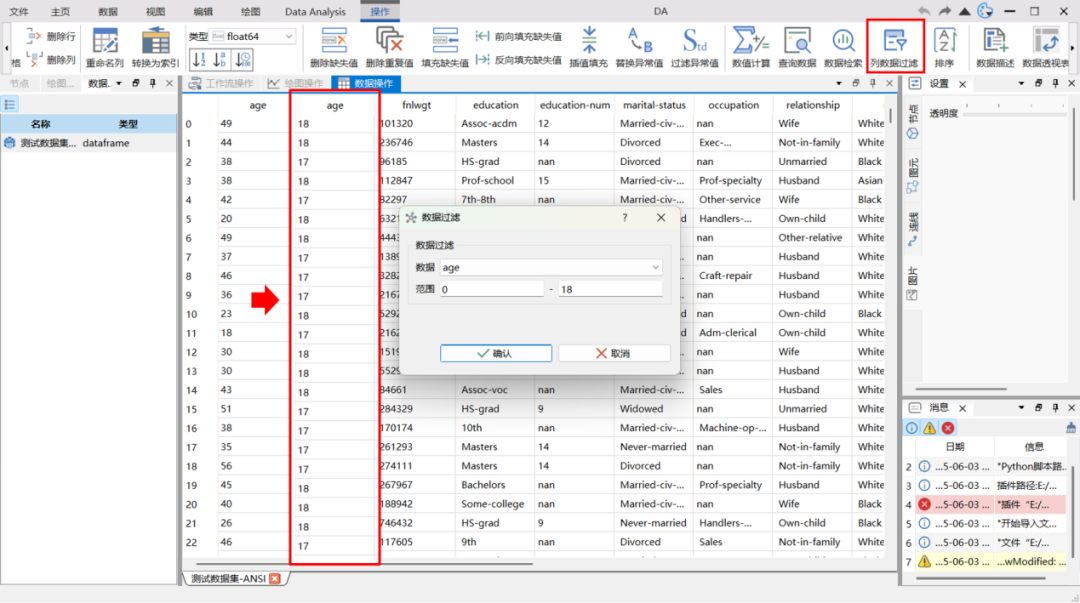

图 18 数据过滤对话框及效果
（5）数据聚合
数据聚合主要以数据透视表的形式体现，用于对大量数据进行动态汇总和多维度分析，支持按行、列进行分类分组，计算合计、平均值等统计指标，帮助用户快速发现数据规律和关键特征，提升数据解读和决策能力。

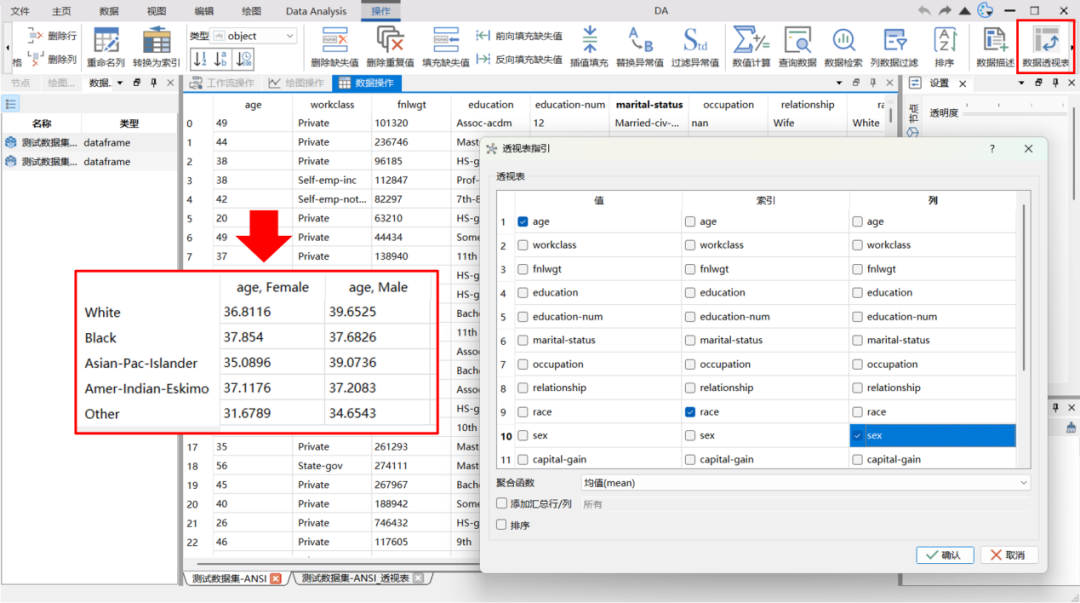

图 19 数据透视表对话框及效果
（6）数据统计
数据统计功能用于对数据集进行常用统计量的计算，支持均值、中位数、方差、标准差、最大值、最小值等指标，帮助用户快速了解数据分布和特征，辅助深入分析和判断。
图 20 数据统计效果
3.3.2 数据图像交互
数据图像交互包含多种图像的绘制，包括折线图、散点图、柱状图、箱型图、谱图等，同时支持图形参数设置，帮助用户更直观地观察数据趋势、分布特征等。

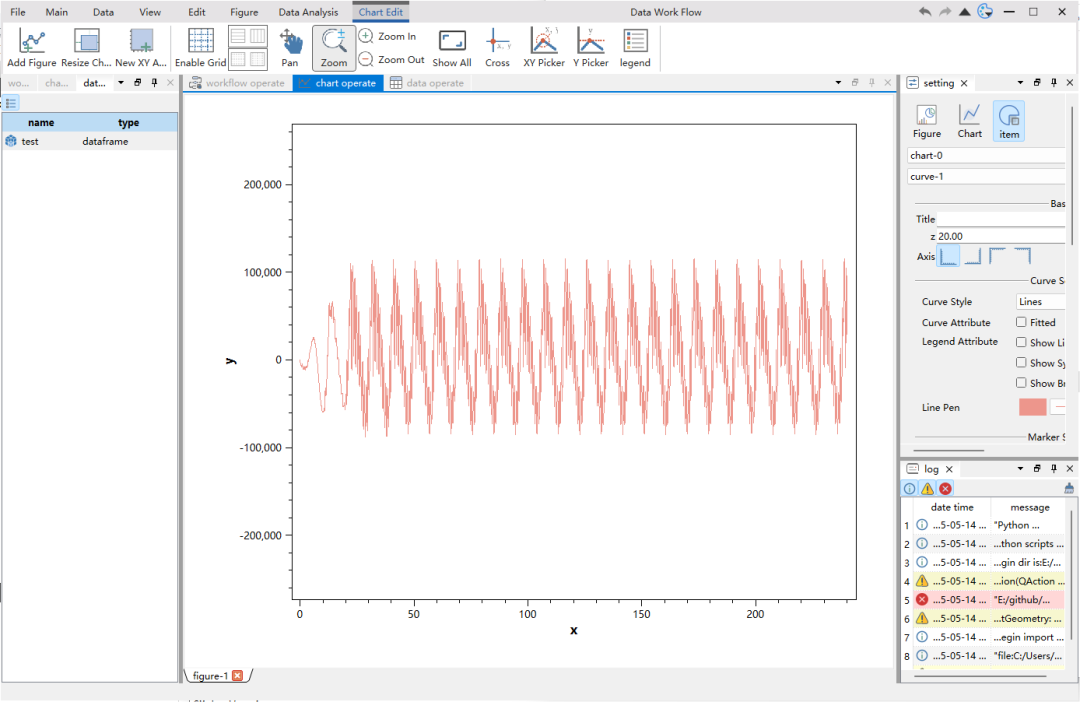

图 21 折线图

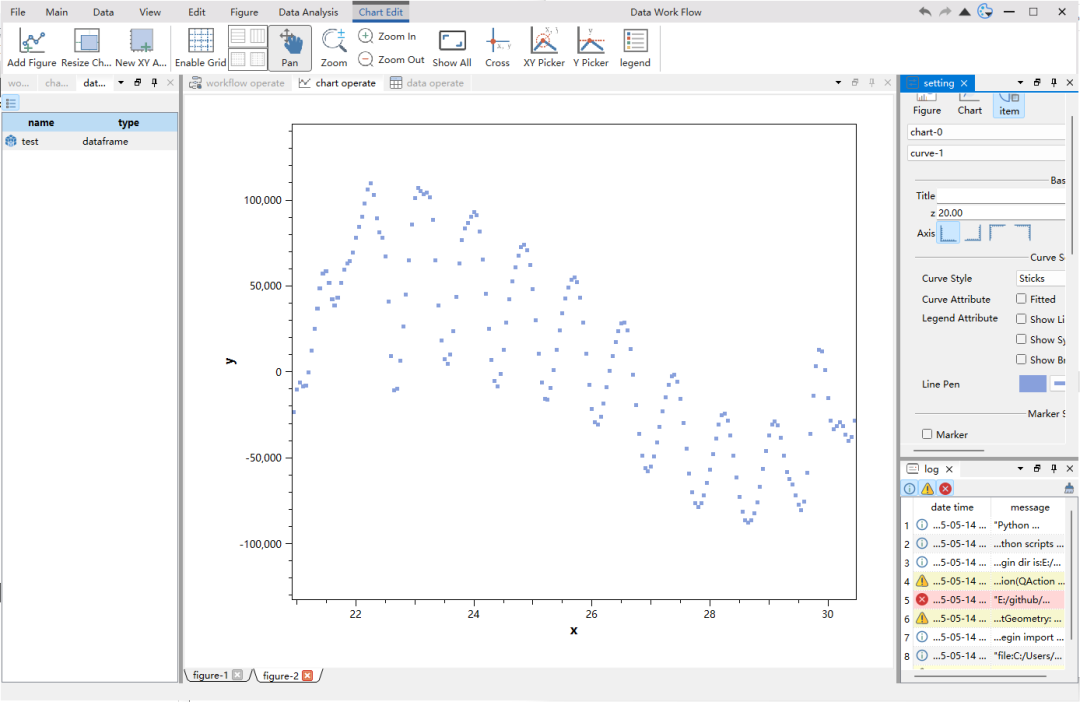

图 22 散点图

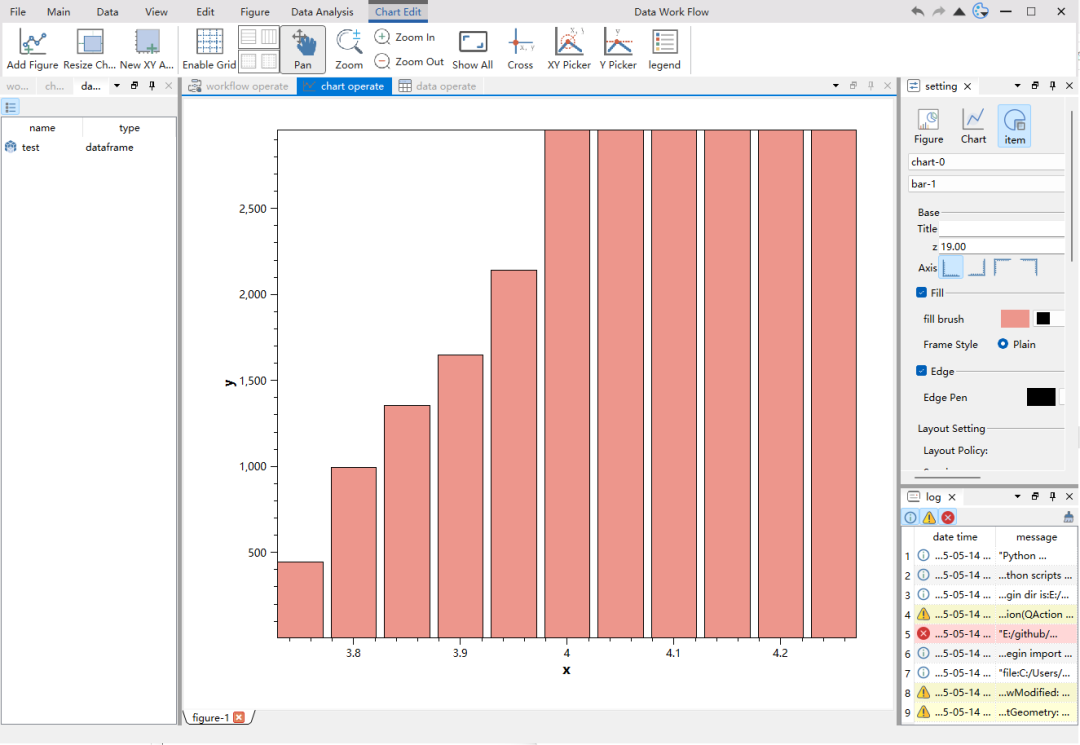

图 23 柱状图

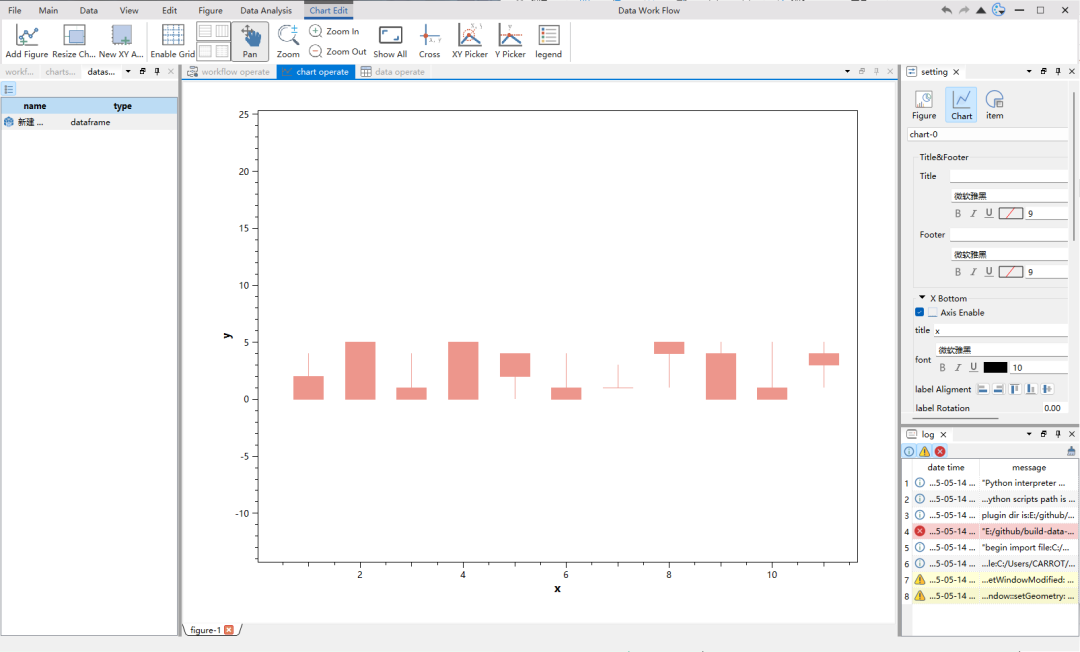

图 24 箱型图

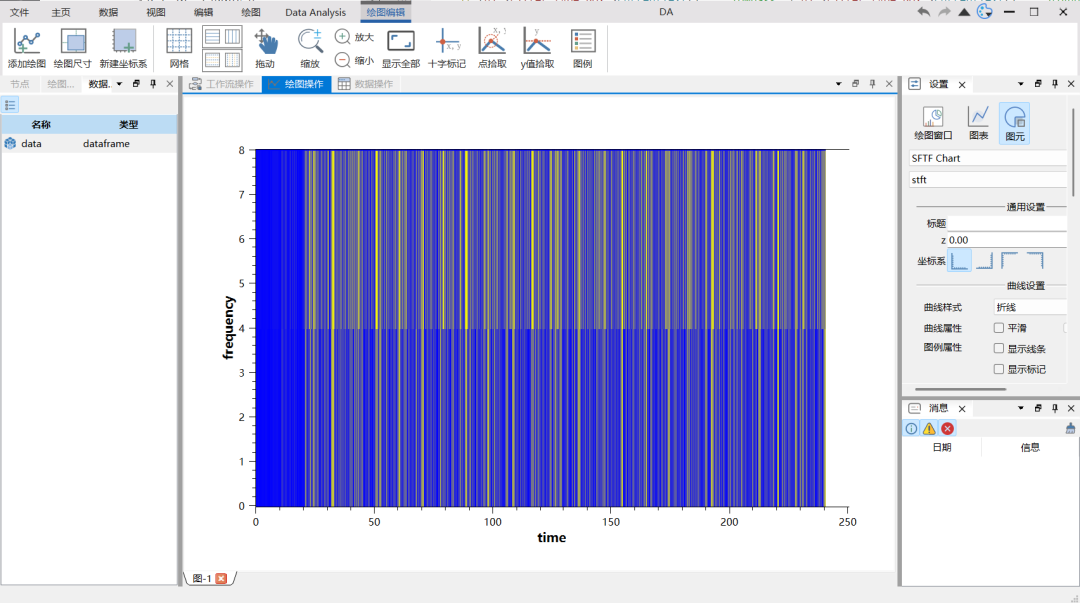

图 25 谱图
源码下载地址：https://github.com/czyt1988/data-workbench
