【Arduino】数码管显示动态两位数+呼吸灯

器材：

• 3361BS型三位数码管
• LED灯
• arduino UNO3开发板
• 470欧电阻

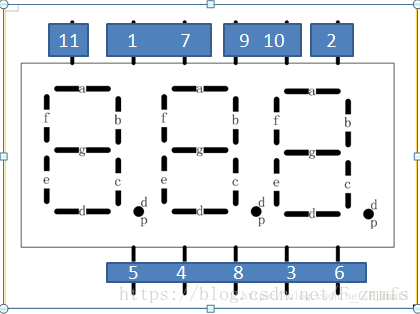

原理图：

连接到开发板的针脚

代码：

#define dw digitalWrite
#define uint unsigned int
uint data[][10]={
	{1,2,3,7,4,5,0},
	{2,3,0},
	{1,2,4,5,6,0},
	{1,2,3,4,6,0},
	{2,3,7,6,0},
	{1,7,6,3,4,0},
	{1,7,6,3,4,5,0},
	{1,2,3,0},
	{1,2,3,4,5,6,7,0},
	{1,7,6,2,3,4,0}
};
bool flag = true;
uint p = 0;
//点亮一位数字
void ledstart(uint n,uint k){
	//判断哪一位并开启对应位数
	(k%2) ? (dw(9,1),dw(10,0)) : (dw(10,1),dw(9,0));
	for(uint i = 0;i<9;i++) //初始化数码管
		dw(i,1);
	for(uint i = 0;data[n][i]!=0;i++)
		dw(data[n][i],0);
}
void setup(){
	for(uint i = 0;i<12;i++){
		pinMode(i,OUTPUT);
		dw(i,1);
	}
	//关于呼吸灯的初始化
	pinMode(11,OUTPUT);
	dw(11,0);

}
void loop(){
	for(uint i = 0;i<10;i++){
		for(uint j = 0;j<10;j++){
			for(uint k = 0;k<100;k++){		//含200ms延时
				ledstart(i,9);delay(2);//十位
				ledstart(j,10);delay(2);//个位
				//呼吸灯保证五十ms延时
				if(k%20==0){
					analogWrite(11,p);
					if(flag){
						p+=5;
						flag = p==255 ? false : true;
					}
					else{
						p-=5;
						flag = p==0 ? true :false;
					}
				}
			}
		}
	}
}
