Xilinx ZYNQ SOC的软件无线电处理板

TES304是一款基于Xilinx ZYNQ SOC的软件无线电处理平台，该平台采用一片Xilinx的高性能ZYNQ系列SOC XC7Z020来实现2路AD9361无线射频信号的收发，SDR（软件无线电）、移动基站、WIFI、无线局域网、专用或通用无线设备等应用的比较多。
ZYNQ7000是Xilinx推出的最新一代可扩展处理平台，ZYNQ SOC内部集成了一个双核ARM Cortex-A9处理器，将FPGA的可编程以及ARM的视频多媒体接口完美的耦合在一起，适合于低功耗、低成本的信号处理产品。
该SOC的PS和PL之间通过高速的HP接口进行数据交互，PS端可移植Linux等操作系统，内嵌千兆以太网协议栈，易于实现以太网的TCP/IP协议传输。PL端含有丰富的可编程逻辑资源，用于前端信号的处理等。

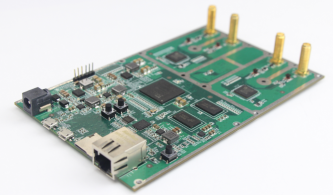

实物图

功能框图

功能参数

板载SOC实时处理器：XC7Z020-2CLG484I；
硬件特征：
 板载2片AD9361射频收发芯片，兼容AD80305；
 具有1路千兆以太网口；
 具有1个USB串口、1个USB OTG、1个SD卡；
射频指标：
 射频频率：60MHz~6GHz；
 ADC/DAC采集位宽：12位；
 2路TX、2路RX，可实现全双工或者半双工；
 RF匹配电阻为：50欧姆；
 瞬时带宽：56MHz；
 带屏蔽防护设计；
动态存储性能：
 存储带宽：32位，DDR3 SDRAM；
 存储
