PXIE303是一款高性能图像处理平台，采用TI TMS320C6455 DSP和Altera EP4CGX150 FPGA，支持3路LVDS输入和输出，具备SFP光纤和千兆以太网接口。该板卡遵循PXIe标准，提供PCIe x4连接，具备高速DMA性能和DDR2内存，适用于3U PXIe系统，同时提供RS232/422/485、千兆以太网和触发同步功能。软件支持包括BSP和定制化算法集成。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PXIE303 是一款基于 FPGA 与 DSP 协同处理架构的高性能LVDS 图像处理平台，该平台采用 1 片 TI 的 DSP TMS320C6455 作为核心处理单元，来完成图像处理算法，采用 1 片 Altera 的 FPGA EP4CGX150 作为视频图像的协处理单元，来完成视频图像的编解码、缓存以及数据预处理。该系统能够适应多路 LVDS 视频输入和多路LVDS 视频输出，具有 1 路 SFP 光纤通道进行视频图像的传输，具有1 个千兆以太网接口用于指令传输与控制。板卡与主控计算机之间采用 x4 PCIe 互联。板卡适用于 3U PXIe 仪器平台。

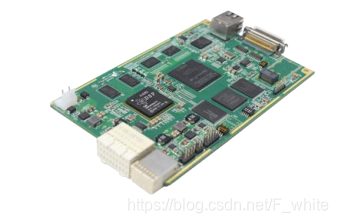

实物图

在这里插入图片描述

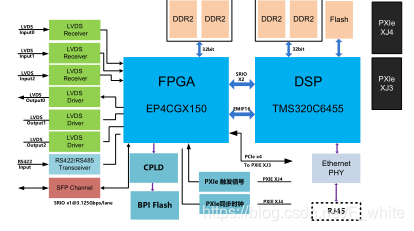

功能框图

在这里插入图片描述

性能参数

 视频图像接口性能：
 3 路 LVDS 数字视频输入；
 3 路 LVDS 数字视频输出；
 LVDS 图像时钟频率为 40MHz，三线制；
 PXIe 接口性能：
 符合 PXIe 标准，支持 PCI Express v2.0 规范；
 支持 PCIe gen1 x4@2.5Gbps/lane；
 PCIe DMA 性能：双向 800MByte/s；
 动态存储性能：
 DS
