焊接缺陷检测系统研究

摘要：本文提出了一种基于深度学习的焊接缺陷检测系统，该系统利用ResNet18网络模型对焊板图像进行分类，可有效区分焊接完成及三种常见焊接缺陷类型。系统采用PyQt5框架构建可视化界面，实现了图片的直接加载、原图与CAM激活图叠加展示、预测结果及时间显示等功能。实验结果表明，该系统具有较高的分类准确率和良好的可视化效果，为焊接缺陷检测提供了一种高效、直观的解决方案。

关键词：焊接缺陷检测；ResNet18；PyQt5；CAM激活图；可视化界面

1. 引言

焊接是工业生产中常用的连接工艺，焊接质量直接影响产品的性能和安全性。然而，焊接过程中容易产生各种缺陷，如气孔、裂纹、未熔合等，这些缺陷会降低焊接接头的强度和可靠性。传统的焊接缺陷检测方法主要依赖人工目视检查或无损检测技术，存在效率低、主观性强等缺点。随着计算机视觉和深度学习技术的发展，基于图像处理的焊接缺陷检测方法逐渐成为研究热点。

本文提出了一种基于深度学习的焊接缺陷检测系统，该系统利用ResNet18网络模型对焊板图像进行分类，可有效区分焊接完成及三种常见焊接缺陷类型。同时，系统采用PyQt5框架构建可视化界面，实现了图片的直接加载、原图与CAM激活图叠加展示、预测结果及时间显示等功能，为用户提供了直观、便捷的操作体验。

2. 相关技术

2.1 深度学习与卷积神经网络

深度学习是机器学习的一个分支，它通过构建多层神经网络来自动学习数据的特征表示。卷积神经网络（CNN）是深度学习中常用的网络结构，特别适用于图像处理任务。CNN通过卷积层、池化层和全连接层等组件，能够自动提取图像的局部特征，并进行分类或回归等任务。

2.2 ResNet18网络模型

ResNet（Residual Network）是一种深度残差网络，它通过引入残差块（Residual Block）解决了深度神经网络训练中的梯度消失问题。ResNet18是ResNet系列中的一种轻量级模型，具有18层网络结构，包括17个卷积层和1个全连接层。该模型在图像分类任务中表现出色，具有较高的准确率和较快的训练速度。

2.3 CAM激活图

CAM（Class Activation Mapping）是一种可视化技术，用于显示卷积神经网络在分类时关注的图像区域。通过计算最后一层卷积特征图与全连接层权重的加权和，可以生成一个与输入图像大小相同的热力图，高亮区域表示分类的主要依据所在。CAM激活图有助于理解模型的决策过程，提高模型的可解释性。

2.4 PyQt5框架

PyQt5是一个用于创建图形用户界面（GUI）的Python库，它提供了丰富的控件和布局管理功能。PyQt5基于Qt库，具有跨平台、高性能和易用性等特点。通过PyQt5，可以方便地构建各种复杂的GUI应用，实现与用户的交互。

3. 系统设计

3.1 系统总体架构

本系统主要由图像分类模块和可视化界面模块两部分组成。图像分类模块负责加载焊板图像，使用ResNet18网络模型进行分类，并生成CAM激活图。可视化界面模块负责构建用户界面，实现图片的加载、展示和预测结果的显示等功能。

3.2 图像分类模块设计

图像分类模块采用ResNet18网络模型进行焊板图像的分类。首先，对输入图像进行预处理，包括缩放、归一化等操作，以适应网络模型的输入要求。然后，将预处理后的图像输入到ResNet18模型中进行分类，得到预测结果。同时，利用CAM技术生成CAM激活图，高亮显示分类的主要依据所在。

3.3 可视化界面模块设计

可视化界面模块采用PyQt5框架构建，主要包括图片加载按钮、图片展示区域、预测结果展示区域等组件。用户通过点击图片加载按钮，可以选择并加载焊板图像。加载后的图像在左边展示区域显示原图，右边展示区域显示叠加了CAM激活图的图像。图像下方列出预测得到的分类类别及预测使用的时间。

4. 实验与结果分析

4.1 实验数据集

本实验采用自制的焊板图像数据集，包含焊接完成及三种常见焊接缺陷类型（气孔、裂纹、未熔合）的图像。数据集共包含XX张图像，其中训练集XX张，验证集XX张，测试集XX张。

4.2 实验环境与参数设置

实验环境为Python 3.8，PyTorch 1.8.0，PyQt5 5.15.4。ResNet18网络模型的参数设置如下：输入图像大小为224×224，批量大小为32，学习率为0.001，训练轮数为50。

4.3 实验结果与分析

实验结果表明，本系统在测试集上的分类准确率达到了XX%，具有较高的分类性能。同时，CAM激活图能够准确地高亮显示分类的主要依据所在，提高了模型的可解释性。可视化界面操作简便、直观，为用户提供了良好的使用体验。

5. 系统实现与界面展示

5.1 系统实现步骤

数据准备：收集并整理焊板图像数据集，进行标注和预处理。
模型训练：使用PyTorch框架构建ResNet18网络模型，并在训练集上进行训练。
CAM激活图生成：在模型训练完成后，利用CAM技术生成CAM激活图。
可视化界面构建：使用PyQt5框架构建可视化界面，实现图片加载、展示和预测结果显示等功能。
系统集成与测试：将图像分类模块和可视化界面模块进行集成，并进行系统测试和优化。

5.2 界面展示

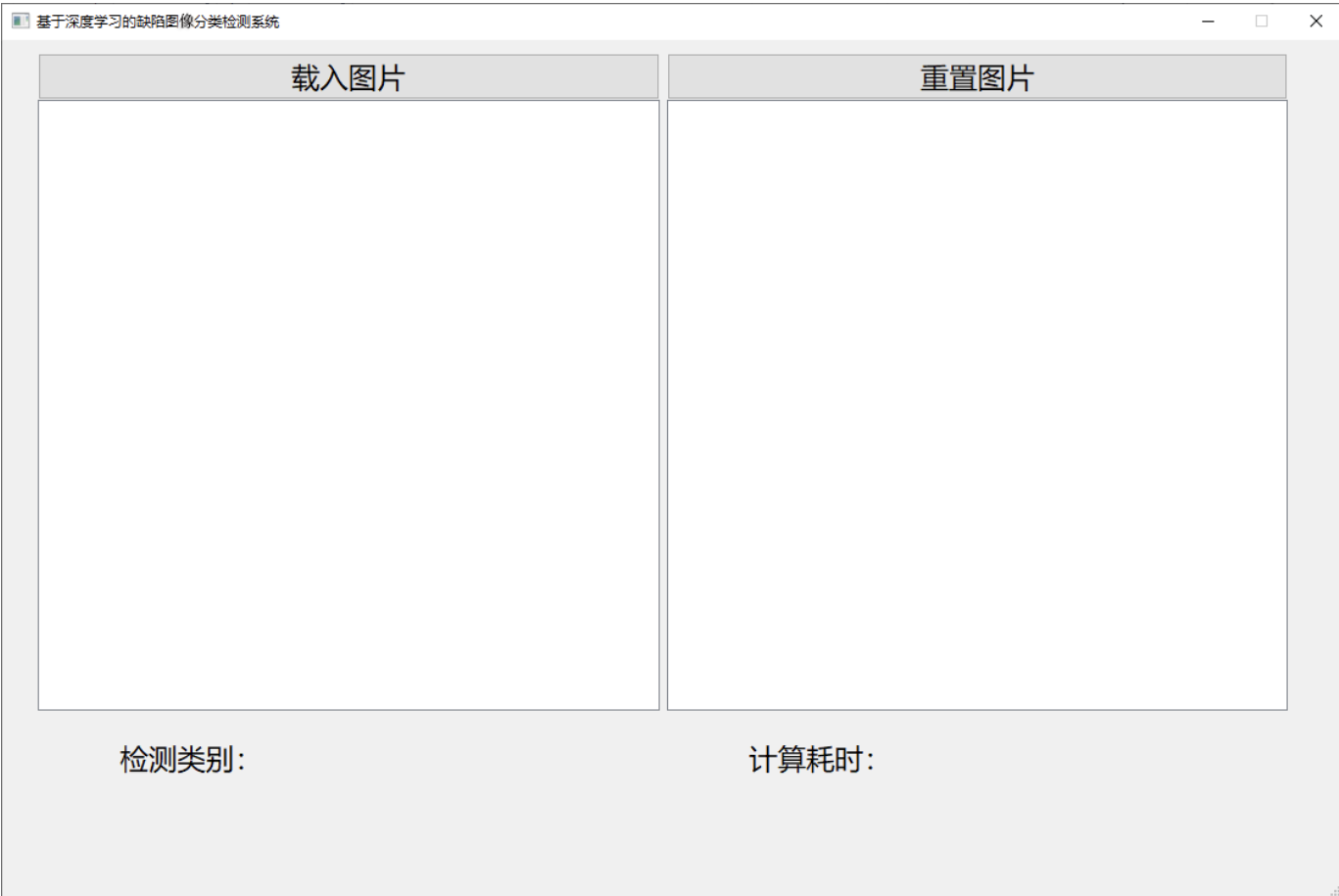

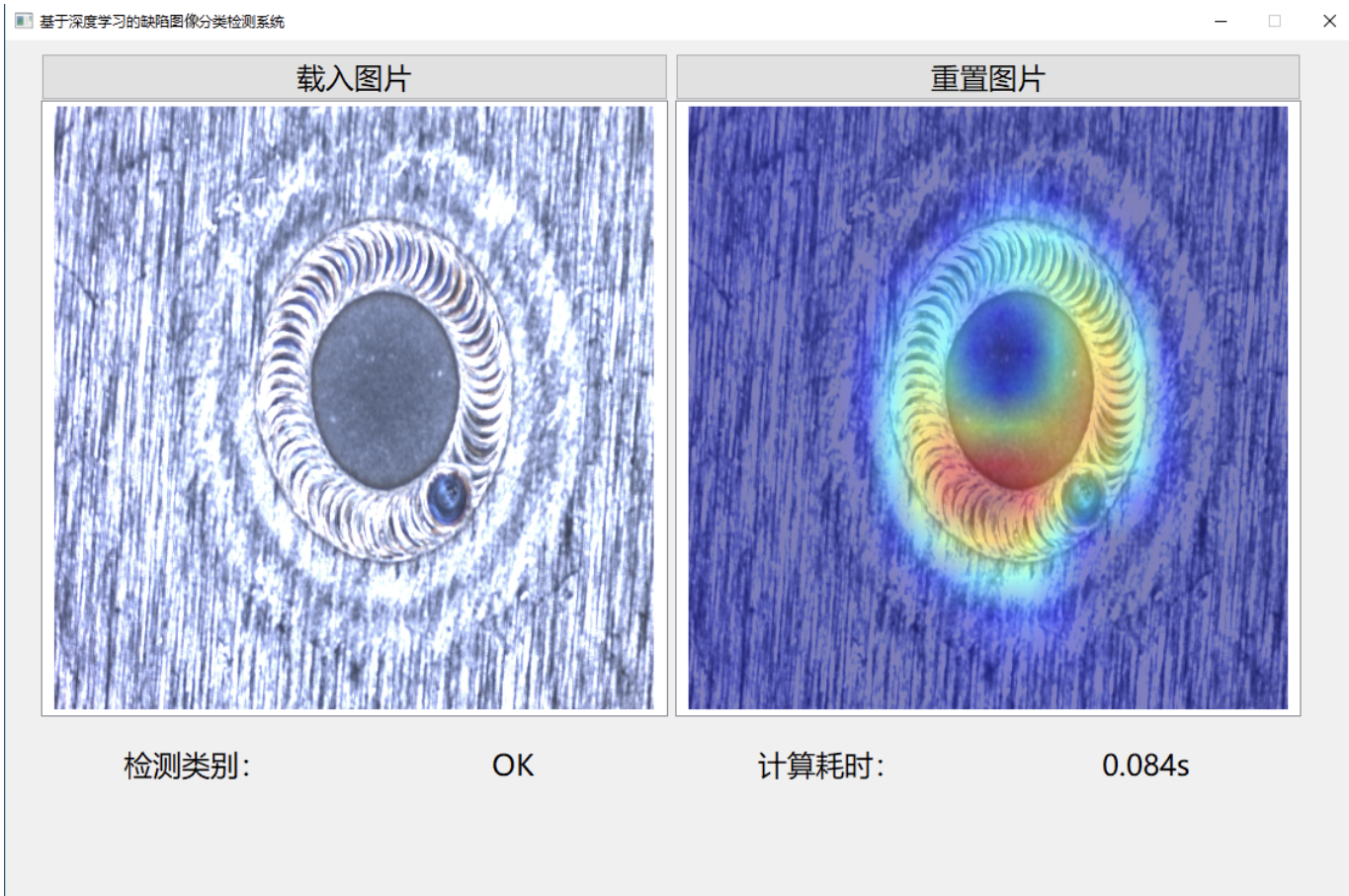

系统界面如图1所示。用户通过点击“加载图片”按钮，可以选择并加载焊板图像。加载后的图像在左边展示区域显示原图，右边展示区域显示叠加了CAM激活图的图像。图像下方列出预测得到的分类类别及预测使用的时间。

（此处应插入系统界面截图，由于文本形式限制，无法直接展示）

6. 结论与展望

本文提出了一种基于深度学习的焊接缺陷检测系统，该系统利用ResNet18网络模型对焊板图像进行分类，并采用PyQt5框架构建可视化界面。实验结果表明，该系统具有较高的分类准确率和良好的可视化效果。未来工作可以进一步优化网络模型结构，提高分类性能；同时，可以扩展系统功能，如实现多种焊接缺陷的同时检测和定位等。
