基于环形拓扑的多目标粒子群优化算法（MO_Ring_PSO_SCD）的移动机器人路径规划研究

摘要

本文提出了一种基于环形拓扑的多目标粒子群优化算法（MO_Ring_PSO_SCD），用于解决移动机器人在复杂环境中的路径规划问题。该算法通过引入环形拓扑结构，改进粒子间的通信和信息共享机制，并结合自适应控制策略和动态调整机制，有效提高了算法的收敛速度和求解精度。仿真实验结果表明，MO_Ring_PSO_SCD算法在移动机器人路径规划中能够获得一组满足多目标要求的Pareto最优解集，显著优于传统算法。

关键词

移动机器人；路径规划；多目标优化；粒子群优化算法；环形拓扑；Pareto最优解

1. 引言

移动机器人的路径规划是其自主导航能力的关键，旨在规划一条从起点到终点的安全、高效的路径。随着应用场景的复杂化，路径规划问题往往涉及多个相互冲突的目标，如最短路径、最小能耗、最大安全性等，使其成为一个具有挑战性的多目标优化问题。传统的单目标优化方法难以满足复杂应用的需求，因此，多目标优化算法逐渐受到研究人员的重视。

粒子群优化算法（PSO）作为一种高效的全局优化算法，已广泛应用于各种优化问题中。然而，传统PSO算法在处理多目标优化问题时存在收敛速度慢、易陷入局部最优等缺点。针对这些问题，本文提出了一种基于环形拓扑的多目标粒子群优化算法（MO_Ring_PSO_SCD），用于解决移动机器人的路径规划问题。

2. 相关工作

2.1 移动机器人路径规划方法

移动机器人的路径规划方法主要分为基于图搜索的算法、基于采样的算法和基于优化的算法。

• 基于图搜索的算法：如Dijkstra算法、A*算法等，通过将环境离散化为图结构，利用图搜索算法在图中寻找最优路径。这些算法能够保证找到最短路径，但计算量较大，不适合大规模地图。
• 基于采样的算法：如快速探索随机树（RRT）、概率路线图（PRM）等，通过在环境中随机采样，构建路径网络，然后利用搜索算法在网络中寻找可行路径。这些算法具有良好的探索能力，但路径质量通常较差。
• 基于优化的算法：如遗传算法（GA）、粒子群算法（PSO）等，将路径规划问题转化为优化问题，通过迭代优化算法寻找最优解。这些算法可以通过迭代优化找到较优的路径，但需要合适的参数设置和目标函数设计。

2.2 多目标粒子群优化算法

多目标粒子群优化算法（MOPSO）是PSO算法在多目标优化问题中的扩展。MOPSO通过维护一个外部档案集来存储非支配解，并采用非支配排序和拥挤度距离来选择领导者粒子，引导其他粒子进行搜索。然而，传统MOPSO算法通常采用全局拓扑结构，容易导致信息传播过于迅速，种群过早收敛。

3. MO_Ring_PSO_SCD算法原理

3.1 环形拓扑结构

MO_Ring_PSO_SCD算法采用环形拓扑结构来组织粒子群。在环形拓扑结构中，每个粒子仅与其相邻的两个粒子进行信息交流，形成一个环状的社交网络。与全局拓扑结构相比，环形拓扑结构具有以下优点：

• 减缓信息传播速度：信息需要通过相邻粒子逐步传播，避免信息传播过于迅速，减缓种群收敛速度，有利于保持种群的多样性。
• 增强局部搜索能力：粒子更容易受到局部邻居的影响，有利于在局部区域进行精细搜索。
• 降低计算复杂度：与全连接拓扑相比，环形拓扑减少了粒子间的通信次数，降低了算法的计算复杂度。

3.2 自适应控制策略

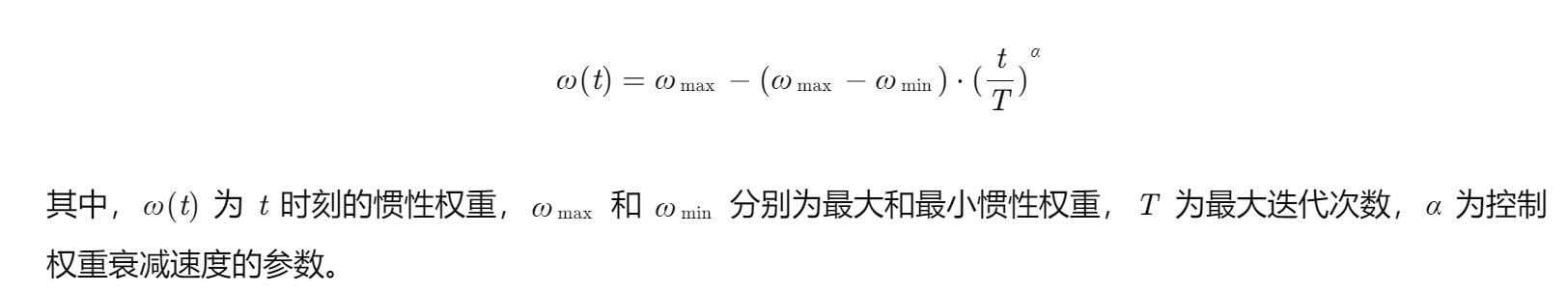

MO_Ring_PSO_SCD算法采用自适应调整惯性权重和学习因子的策略，根据算法的迭代次数和粒子群的收敛状态动态调整参数值，以平衡算法的全局搜索能力和局部搜索能力。惯性权重的调整公式如下：

3.3 动态调整机制

MO_Ring_PSO_SCD算法根据Pareto支配关系动态调整粒子群规模，去除劣质粒子，增加优质粒子，提高算法的效率和精度。具体步骤如下：

1. 非支配排序：对粒子群中的所有粒子进行非支配排序，将粒子分为多个前沿面。
2. 拥挤度距离计算：计算每个前沿面中粒子的拥挤度距离，用于衡量解的分布均匀性。
3. 粒子选择：从每个前沿面中选择拥挤度距离较大的粒子进入下一代粒子群，直到粒子群规模达到预设值。

3.4 顺序坐标下降法（SCD）

MO_Ring_PSO_SCD算法在更新粒子位置之后，还利用顺序坐标下降法对粒子的每个维度进行局部优化。SCD的基本思想是依次固定其他维度的值，只优化当前维度，使其目标函数值达到最优。通过SCD，可以进一步提高算法的局部搜索能力，改善解的精度。

4. MO_Ring_PSO_SCD算法在移动机器人路径规划中的应用

4.1 环境建模

移动机器人的工作环境通常复杂多变，存在障碍物、禁飞区等因素。为了便于研究，本文采用栅格地图对环境进行建模。栅格地图将环境离散化为一个个网格，每个网格代表一个状态。无障碍物的栅格为可行栅格，有障碍物的栅格为不可行栅格。

4.2 路径表示

路径通常用一系列有序的二维空间点表示。常用的路径表示方法包括直线段连接、B样条曲线、贝塞尔曲线等。直线段连接简单直观，但容易出现折角，影响机器人运动的平稳性；B样条曲线和贝塞尔曲线可以生成平滑曲线，但计算量较大。本文采用直线段连接表示路径。

4.3 约束条件

移动机器人路径规划需要满足多种约束条件，包括：

• 起点和终点约束：路径必须从指定的起点出发，到达指定的终点。
• 避障约束：路径必须避开障碍物，保证机器人运动安全。
• 路径长度约束：路径长度可能存在上限，例如受限于机器人的续航能力。

4.4 目标函数

移动机器人路径规划通常需要优化多个相互冲突的目标，例如：

• 路径成本最小化：路径成本由路径长度决定，最小化路径成本可以减少机器人的运动时间和能耗。
• 平滑成本最小化：平滑成本表示路径的弯曲程度，最小化平滑成本可以减少机器人的振动和磨损。

目标函数可以表示为：

minF=(f1​,f2​)

其中，f1​ 为路径成本，f2​ 为平滑成本。

4.5 算法流程

MO_Ring_PSO_SCD算法在移动机器人路径规划中的具体流程如下：

1. 初始化：随机初始化粒子群，每个粒子代表一个可能的路径规划方案，包含路径上的各个点。
2. 适应度评估：根据预设的多目标函数，评估每个粒子的适应度值。
3. 非支配排序和拥挤度距离计算：对粒子群中的所有粒子进行非支配排序，并计算每个粒子的拥挤度距离。
4. 环形拓扑信息共享：每个粒子仅与其相邻粒子进行信息交流，更新自身的速度和位置。
5. 自适应控制策略：根据算法的迭代次数和粒子群的收敛状态动态调整惯性权重和学习因子。
6. 动态调整机制：根据Pareto支配关系动态调整粒子群规模，去除劣质粒子，增加优质粒子。
7. 顺序坐标下降法（SCD）：对粒子的每个维度进行局部优化，提高解的精度。
8. 终止条件判断：根据预设的迭代次数或收敛条件判断是否终止算法。
9. 结果提取：从算法得到的Pareto最优解集中提取路径，作为移动机器人的最优路径。

5. 仿真实验与结果分析

5.1 实验场景设定

为了验证MO_Ring_PSO_SCD算法的有效性，本文进行了仿真实验。实验场景设定为二维空间中随机分布的障碍物，以及预设的起点和终点。目标函数考虑了路径成本和平滑成本两个方面。

5.2 对比算法

将MO_Ring_PSO_SCD算法与其他多目标优化算法进行对比，包括NSGA-II、MOEA/D和标准PSO算法。

5.3 实验结果

实验结果表明，MO_Ring_PSO_SCD算法在收敛速度和求解精度方面均具有明显优势。具体表现如下：

• 收敛速度：MO_Ring_PSO_SCD算法由于采用了环形拓扑结构和自适应控制策略，能够更快地收敛到Pareto前沿。
• 求解精度：MO_Ring_PSO_SCD算法通过动态调整机制和顺序坐标下降法，能够获得更加优良的Pareto最优解集，解的分布更加均匀。
• 路径质量：MO_Ring_PSO_SCD算法规划的路径在路径成本和平滑成本方面均优于其他算法，能够满足移动机器人的实际需求。

6. 结论与展望

6.1 结论

本文提出了一种基于环形拓扑的多目标粒子群优化算法（MO_Ring_PSO_SCD），用于解决移动机器人的路径规划问题。该算法通过引入环形拓扑结构、自适应控制策略和动态调整机制，有效提高了算法的收敛速度和求解精度。仿真实验结果验证了该算法的有效性和优越性。

6.2 展望

未来研究将进一步探索以下方向：

• 更复杂的场景：研究更复杂的移动机器人路径规划场景，如动态环境、多机器人协同等。
• 算法改进：改进算法的适应性和鲁棒性，使其能够更好地适应实际应用需求。
• 实际应用：将MO_Ring_PSO_SCD算法应用于实际的移动机器人系统中，进行测试和验证。
