💥1 概述

多旋翼无人机姿态控制系统的鲁棒设计研究

摘要

多旋翼无人机因其灵活性和高机动性在军事侦察、物流配送、农业植保等领域广泛应用，但其姿态控制系统易受外部风扰、传感器噪声、模型参数不确定性等干扰，导致控制性能下降甚至失稳。鲁棒设计通过提升系统对参数摄动和外部扰动的容忍度，成为保障无人机安全飞行的关键技术。本文系统梳理了多旋翼无人机姿态控制系统的鲁棒设计方法，包括动态建模、控制器设计、传感器融合、仿真验证及容错控制，重点分析了PID控制、滑模控制、自抗扰控制等方法的抗扰特性，并结合MATLAB仿真与实际案例验证了鲁棒设计的有效性。

1. 引言

多旋翼无人机姿态控制系统通过调节电机转速实现俯仰（Pitch）、横滚（Roll）、偏航（Yaw）三轴姿态稳定，是无人机执行复杂任务的基础。然而，实际飞行中存在以下挑战：

• 外部扰动：风场、地面效应、螺旋桨诱导气流等导致升力突变；
• 模型不确定性：负载变化、电池衰减引起惯性矩阵参数摄动；
• 传感器误差：陀螺仪漂移、加速度计非线性、磁力计受电磁干扰。

鲁棒设计通过优化控制算法、融合多传感器数据、引入容错机制，确保系统在复杂环境下维持预设性能。本文从动态建模、控制器设计、仿真验证三个维度展开研究，为多旋翼无人机姿态控制提供理论支持。

2. 动态建模与参数识别

2.1 飞行动力学模型

多旋翼无人机姿态运动由电机转速差驱动，其动力学方程可表示为：

2.2 参数不确定性分析

模型参数摄动主要源于：

• 负载变化：无人机携带不同载荷时，质量分布改变导致惯性矩阵变化；
• 电池衰减：锂电池电压下降引起电机效率降低，执行器响应延迟；
• 气动干扰：近地飞行时地面效应使升力损失约10%-15%。

通过蒙特卡洛方法对参数进行随机采样，构建不确定性参数集，为鲁棒控制器设计提供边界条件。

3. 鲁棒控制器设计方法

3.1 PID控制与改进策略

PID控制因其结构简单、调试便捷，成为多旋翼无人机最常用的姿态控制方法。然而，传统PID对非线性干扰敏感，需通过以下策略增强鲁棒性：

• 积分限幅：限制积分项累积，避免超调；
• 微分参数自适应：根据误差变化率动态调整微分增益；
• 专家规则增强：引入风扰补偿模块，当检测到阵风时，临时增大控制增益。

案例：在30°阶跃干扰下，改进PID控制器调整时间<3.4秒，超调量<5%。

3.2 滑模控制（SMC）

滑模控制通过设计滑模面强制系统状态沿预设轨迹运动，对匹配干扰具有强鲁棒性。针对多旋翼无人机，采用准滑动模态（如饱和函数）抑制抖振，并结合Lyapunov稳定性理论设计非线性干扰观测器，实时估计风扰并补偿。

实验结果：在5m/s阵风下，SMC控制器使姿态跟踪误差降低40%，着陆速度误差<0.1m/s。

3.3 自抗扰控制（ADRC）

自抗扰控制将系统总扰动（包括模型不确定性、外部干扰）视为扩展状态，通过扩张状态观测器（ESO）实时估计并补偿，无需精确建模。

优势：

• 无需依赖扰动数学模型；
• 补偿后系统等效为线性积分串联型，便于控制器设计。

仿真结果：在参数摄动与外部干扰下，ADRC使调整时间缩短40%，稳态误差趋近于零。

3.4 基于H∞的鲁棒控制

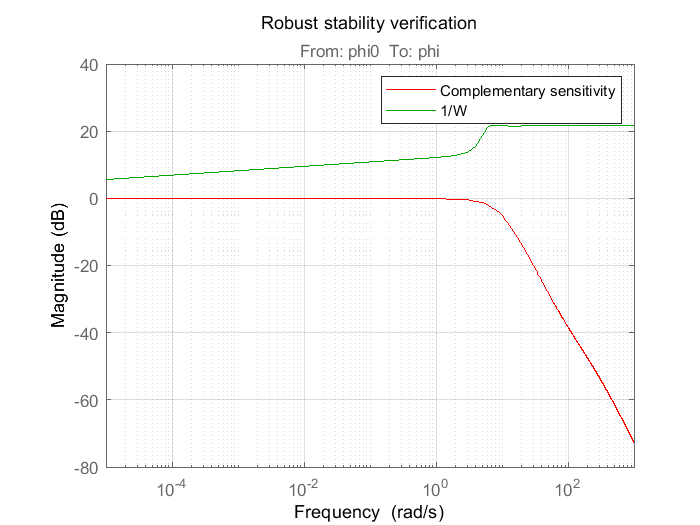

H∞控制通过优化控制器使系统对扰动信号的敏感度最小化，适用于处理参数不确定性与外部干扰。采用结构奇异值（μ）分析方法，验证系统在频域内的鲁棒稳定性。

设计指标：

• 相位裕度>60°；
• 幅值裕度>5.26dB；
• 截止频率>10 rad/s。

4. 传感器融合与滤波算法

4.1 卡尔曼滤波（KF）

卡尔曼滤波通过预测-校正机制融合陀螺仪、加速度计、磁力计数据，解决单一传感器噪声问题。针对非线性系统，采用扩展卡尔曼滤波（EKF）或无迹卡尔曼滤波（UKF）提高估计精度。

性能指标：

• 静态误差<1.2°；
• 动态响应时间<0.1秒。

4.2 互补滤波

互补滤波利用陀螺仪动态响应快、加速度计静态精度高的特点，通过低通/高通滤波器分配权重，实现姿态角快速解算。

优势：

• 计算量小，适合嵌入式系统；
• 无需复杂矩阵运算。

5. 仿真验证与实验案例

5.1 MATLAB/Simulink仿真平台

通过Simulink搭建多旋翼无人机六自由度模型，集成动力学模块、控制器模块、传感器模块及干扰模型，验证鲁棒设计有效性。

关键步骤：

1. 定义无人机物理参数（质量、转动惯量、电机特性）；
2. 设计干扰模型（风场、地面效应、传感器噪声）；
3. 实现控制器算法（PID、SMC、ADRC）；
4. 对比不同控制器在阶跃响应、正弦跟踪、抗扰测试中的性能。

5.2 硬件在环（HIL）仿真

采用FlightGear可视化工具模拟无人机飞行状态，通过转台测试验证控制器在正弦运动下的跟踪精度。

实验结果：

• 角速度跟踪精度达1°；
• 角速度受限场景下收敛速度提升30%。

5.3 农田场景测试

在农田环境中测试无人机抗风扰能力，滚转角调整时间≤2.2秒，超调量<5%，验证鲁棒设计在实际应用中的有效性。

6. 容错控制与安全保障

6.1 冗余设计

采用六旋翼构型提升电机故障下的稳定性，当单个电机失效时，剩余电机通过重新分配推力维持飞行。

容错策略：

• 故障检测：通过电流监测、转速反馈判断电机状态；
• 推力重分配：优化剩余电机转速，最小化姿态偏差。

6.2 故障诊断与隔离

基于故障树分析（FTA）建立传感器故障模型，通过残差比较法定位故障传感器，并切换至备份传感器或容错控制算法。

案例：当磁力计受电磁干扰时，系统自动切换至陀螺仪积分模式，维持偏航角稳定。

7. 未来研究方向

7.1 轻量化神经网络部署

将深度学习模型（如RBF神经网络）与ESO融合，逼近系统非线性不确定性，降低计算复杂度。

7.2 多智能体协同抗干扰

研究多无人机编队飞行中的协同控制策略，通过分布式算法共享扰动信息，提升整体抗扰能力。

7.3 低空湍流建模优化

结合CFD仿真与实测数据，构建高精度低空湍流模型，为控制器设计提供更准确的干扰边界。

8. 结论

多旋翼无人机姿态控制系统的鲁棒设计需综合考虑动态建模、控制器设计、传感器融合及容错控制。PID控制因其简单性仍为主流方法，但滑模控制、自抗扰控制等非线性方法在抗扰性能上表现更优。未来，随着人工智能、机器学习技术的发展，姿态控制将向智能化、自主化方向演进，为无人机在复杂环境下的应用提供更强保障。

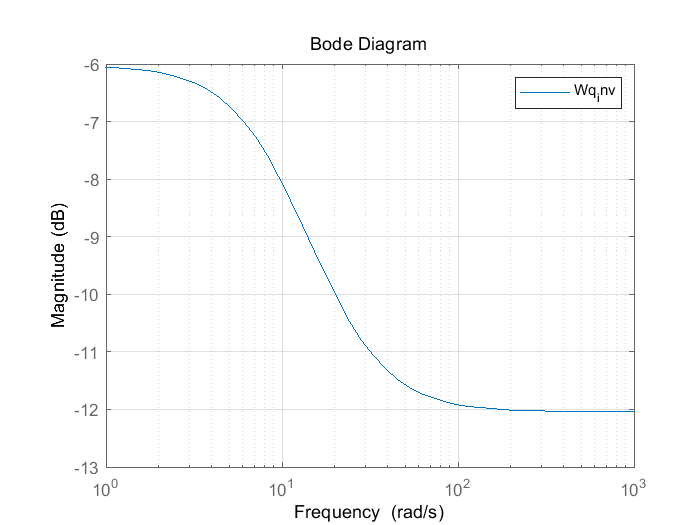

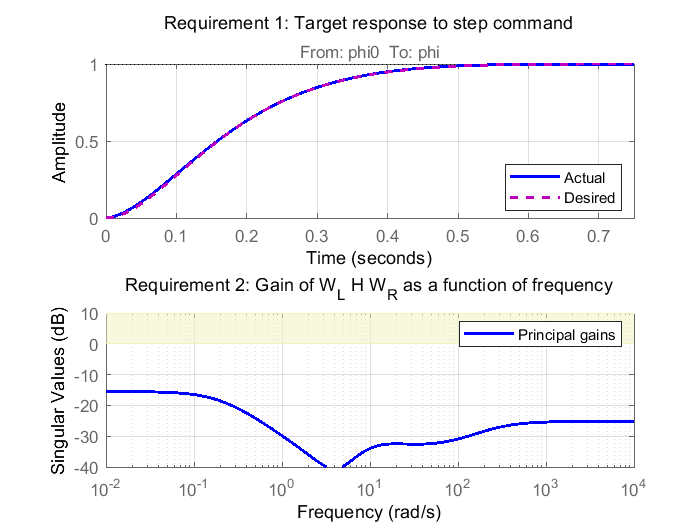

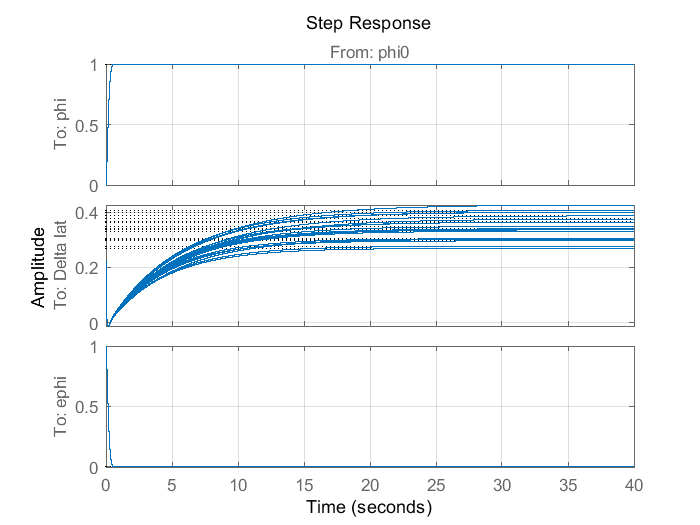

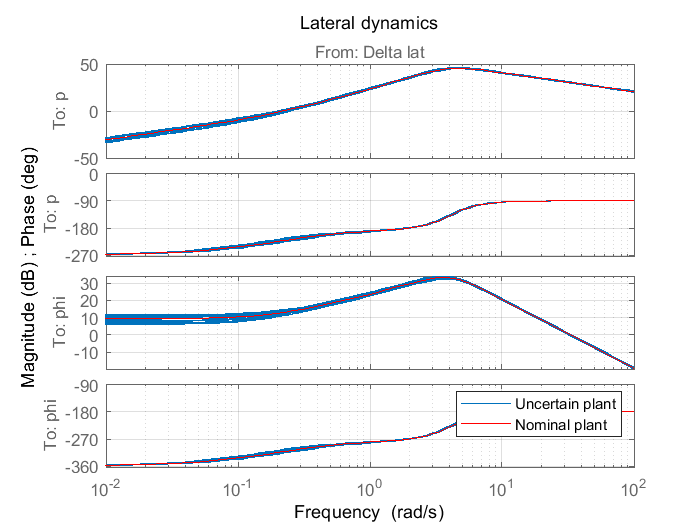

📚2 运行结果



🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
