💥1 概述

双向无线电能传输（BD-WPT）仿真（闭环控制）研究

一、研究背景与意义

双向无线电能传输（Bidirectional Wireless Power Transfer, BD-WPT）技术作为一种新兴的电能传输方式，能够实现电能的双向、非接触式传输，具有高度的灵活性和便捷性。该技术在电动汽车、智能家居、工业机器人等领域展现出巨大的应用潜力。然而，BD-WPT系统的效率、稳定性和控制策略仍是当前研究的热点和难点。闭环控制作为提高系统性能的关键手段，通过实时监测和调整系统参数，能够有效优化传输效率、减少能量损耗，并增强系统的抗干扰能力。

二、BD-WPT系统基本原理

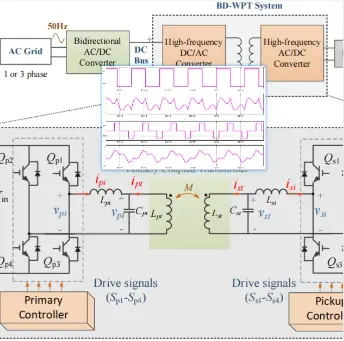

BD-WPT系统主要基于电磁感应或磁共振原理，通过发射端和接收端之间的磁场耦合实现电能的无线传输。系统通常包括高频逆变器、发射线圈、接收线圈、整流器以及控制单元等关键部件。在双向传输模式下，系统不仅能够将电能从发射端传输至接收端，还能实现电能的反向传输，满足设备间的能量互动需求。

三、闭环控制策略

闭环控制是BD-WPT系统实现高效、稳定运行的核心。通过实时监测系统状态变量（如电流、电压、功率等），闭环控制器能够动态调整控制参数（如开关频率、占空比、相位差等），以实现对系统性能的优化。常见的闭环控制策略包括：

移相控制（Phase Shift Control）：
- 通过调节发射端和接收端逆变器之间的相位差，控制传输功率的大小和方向。
- 移相控制具有调节灵活、响应速度快等优点，广泛应用于BD-WPT系统中。
频率控制（Frequency Control）：
- 通过改变系统的工作频率，调整发射端和接收端之间的谐振状态，从而控制传输效率。
- 频率控制需要精确匹配系统的谐振频率，以实现高效传输。
占空比控制（Duty Cycle Control）：
- 通过调节逆变器开关管的占空比，控制输出电压和电流的大小。
- 占空比控制常用于DC-DC变换环节，以实现电压或电流的稳定输出。
复合控制策略：
- 结合多种控制策略的优点，如移相控制与频率控制的结合，以实现更精确、更稳定的系统控制。

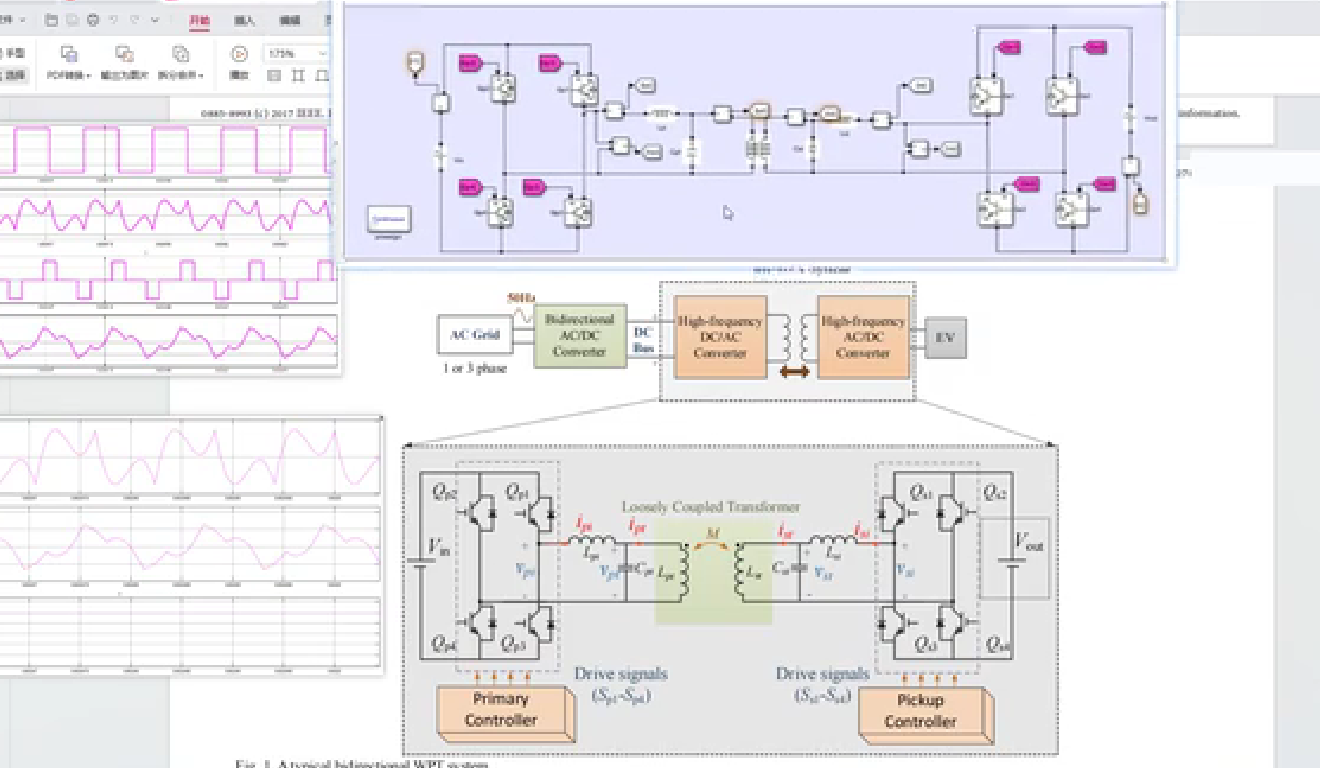

四、BD-WPT仿真模型建立

在进行BD-WPT仿真研究时，需要建立准确的系统模型，以模拟实际系统的运行特性。仿真模型通常包括发射端、接收端、控制单元以及负载等部分。以下是一个基于Maxwell Simplorer软件的BD-WPT仿真模型建立步骤：

建立几何模型：
- 使用Maxwell软件绘制发射线圈和接收线圈的几何形状，并设置其材料属性（如电导率、磁导率等）。
- 定义线圈的匝数、线径等参数，以构建准确的电磁模型。
设置仿真参数：
- 在Simplorer中搭建电路模型，包括高频逆变器、整流器、滤波电容等元件。
- 设置电源电压、负载电阻、工作频率等仿真参数。
场路协同仿真：
- 将Maxwell中的电磁模型与Simplorer中的电路模型进行耦合，实现场路协同仿真。
- 通过数据交互接口，将电磁场仿真结果（如磁场分布、感应电流等）传递给电路模型，以计算系统的电气性能。
闭环控制实现：
- 在Simplorer中编写控制算法代码，实现闭环控制策略。
- 将控制算法与系统模型进行集成，通过实时监测系统状态变量并调整控制参数，以优化系统性能。

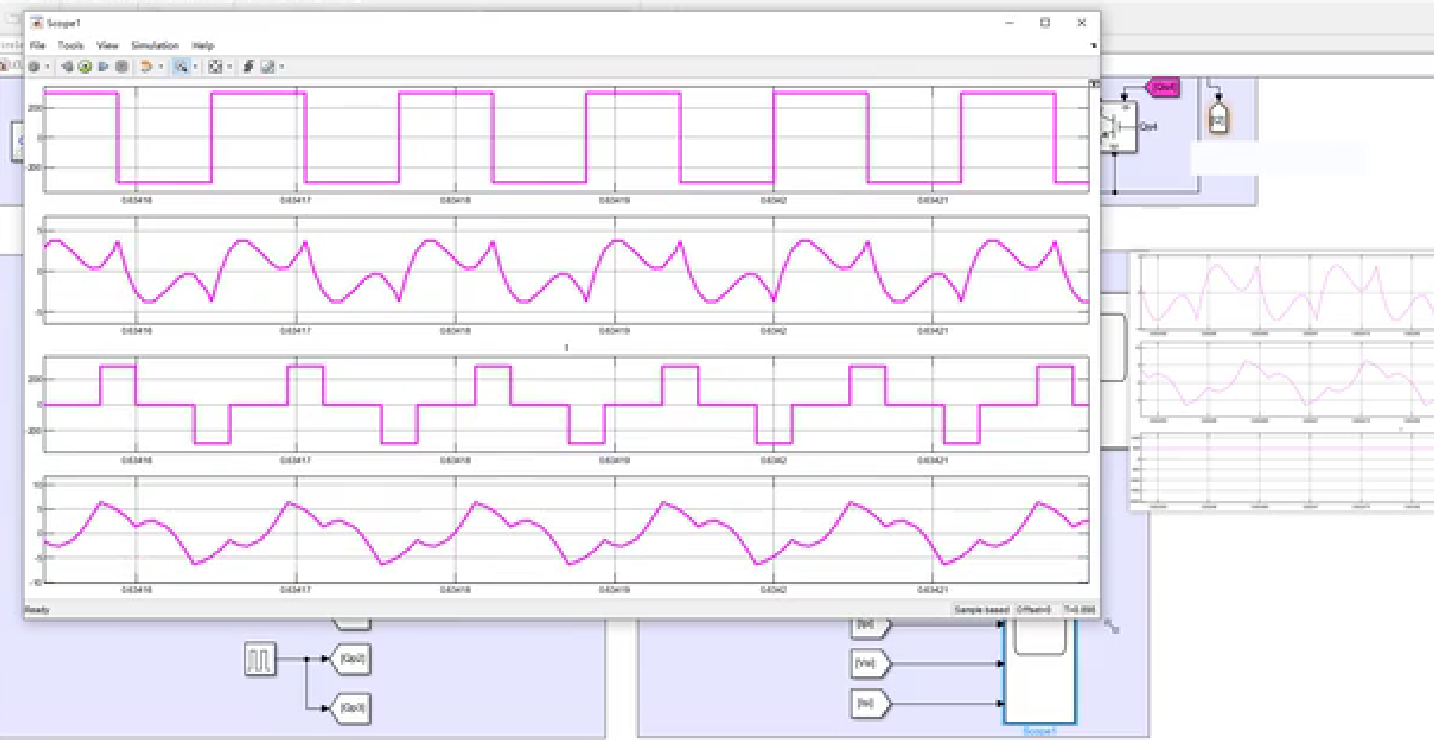

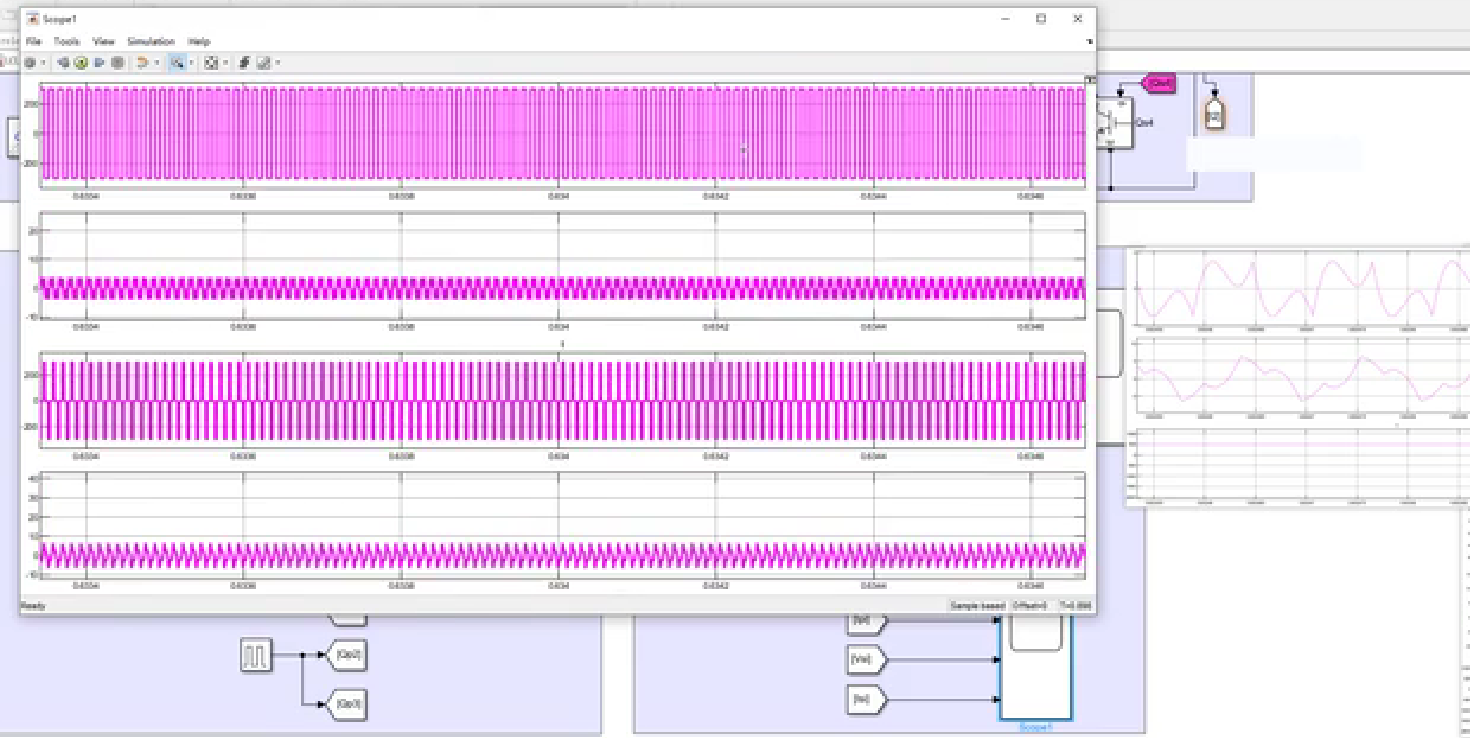

五、仿真结果与分析

通过仿真研究，可以获得BD-WPT系统在不同控制策略下的性能表现。以下是一些典型的仿真结果与分析：

传输效率分析：
- 对比不同控制策略下的传输效率，发现移相控制与频率控制相结合的策略能够实现更高的传输效率。
- 分析传输效率随负载变化、气隙距离变化等参数的变化规律，为系统优化设计提供依据。
动态响应分析：
- 模拟系统在负载突变、气隙距离变化等动态工况下的响应特性。
- 分析闭环控制策略对系统动态响应的改善效果，如减小超调量、缩短调节时间等。
稳定性分析：
- 通过仿真研究系统的稳定性问题，如谐振频率漂移、参数失配等对系统稳定性的影响。
- 提出改善系统稳定性的措施，如增加阻尼电阻、优化控制算法等。

六、实验验证与对比

为了验证仿真结果的准确性，需要进行实验验证。搭建BD-WPT实验平台，按照仿真参数进行实验设置，并采集实验数据。将实验数据与仿真结果进行对比分析，验证仿真模型的准确性和闭环控制策略的有效性。实验结果表明，仿真结果与实验数据具有较好的一致性，证明了仿真研究的可靠性和实用性。

七、研究结论与展望

通过对BD-WPT系统的闭环控制仿真研究，可以得出以下结论：

闭环控制策略的有效性：
- 闭环控制策略能够显著提高BD-WPT系统的传输效率、动态响应速度和稳定性。
- 移相控制与频率控制相结合的策略在BD-WPT系统中表现出色，具有较高的应用价值。
仿真模型的准确性：
- 基于Maxwell Simplorer软件建立的BD-WPT仿真模型能够准确模拟实际系统的运行特性。
- 仿真结果与实验数据具有较好的一致性，为系统优化设计提供了有力支持。
未来研究方向：
- 进一步研究BD-WPT系统的多目标优化控制策略，如同时优化传输效率、动态响应和稳定性等性能指标。
- 探索BD-WPT系统在更复杂工况下的应用，如多设备同时充电、动态充电等场景。
- 研究BD-WPT系统的标准化和互操作性问题，推动该技术的广泛应用和产业化发展。
