💥1 概述

调频连续波(FMCW)合成孔径雷达(SAR)模拟器研究

一、FMCW SAR基本原理与特点

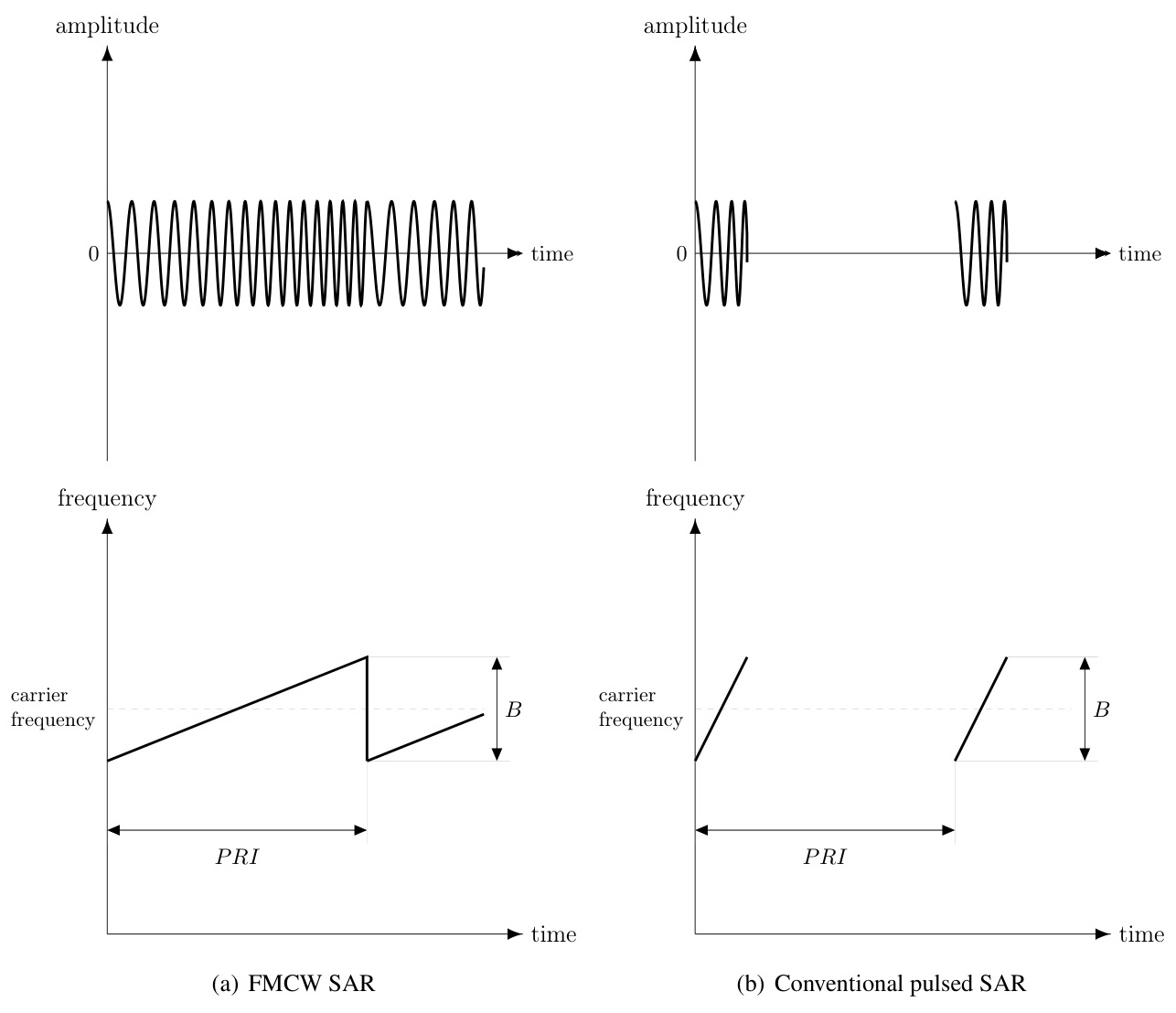

  1. 信号波形与频率特性
    FMCW SAR采用连续调频信号,其频率随时间线性变化(锯齿波、三角波等),通过比较发射与接收信号的频率差实现距离测量。与传统脉冲SAR相比,FMCW SAR具有以下特点:

    • 连续发射:波形周期性且幅度恒定,带宽(B)和脉冲重复间隔(PRI)决定分辨率。

    • 高分辨率与低功耗:适合轻量化平台(如无人机),适用于近距离高精度成像。
  2. 与脉冲SAR的对比

    参数FMCW SAR常规脉冲SAR
    信号形式连续调频波短脉冲
    峰值功率
    硬件复杂度简单(无高功率放大器)复杂
    适用场景小型平台、短距离高分辨率长距离、高速平台
    运动补偿需求需连续运动补偿(“停-走-停”假设失效)脉冲间静止假设有效
    (根据综合整理)
二、FMCW SAR模拟器系统架构

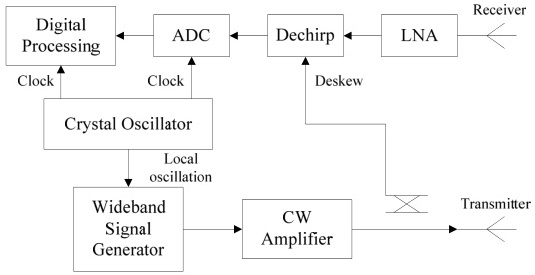

  1. 硬件模块

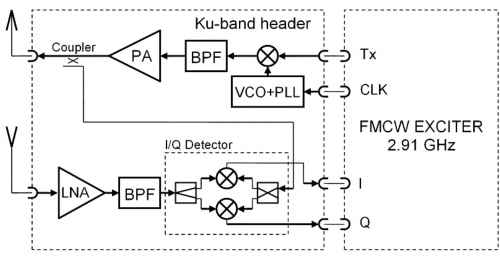

    • 信号生成:基于VCO和PLL的频率合成器(如2.91 GHz VCO+PLL模块,),支持多种调频形式(三角波、锯齿波等)。

    • 接收通道:低噪声放大器(LNA)、解调器(Dechirp模块)和ADC。

    • 同步与控制:MIMO电缆或分路器实现收发同步。

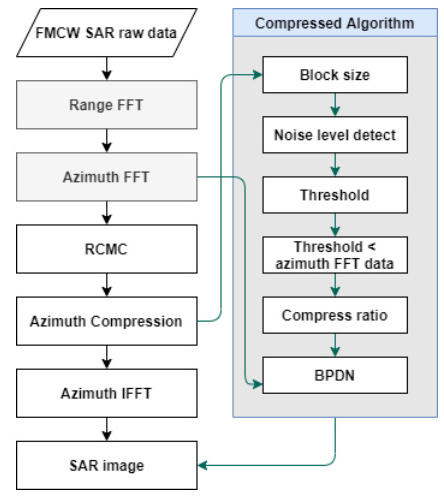

  2. 软件处理流程

    Syntax error in textmermaid version 10.9.3

    • 关键算法:改进的R-D算法(斜视模式补偿)、波数域算法(WDA)、稀疏成像。
三、关键技术参数与挑战
  1. 核心组件参数

    • VCO:调谐范围(1.7–2.4 GHz)、相位噪声(-92.6 dBc/Hz @1 MHz)、功率效率(9.6%)。
    • PLL:锁定范围(78.8–84 GHz)、带内相位噪声(-85.2 dBc/Hz @1 MHz)。
    • ADC:采样率需覆盖信号带宽(如77 GHz系统需≥1 GHz采样率)。
  2. 信号处理挑战

    • 运动补偿:平台连续运动导致距离-方位耦合,需动态校正。
    • 非线性误差:调频线性度影响分辨率,需误差建模与实时校正。
    • 计算复杂度:传统RMA算法的Stolt映射需优化内存与计算量。

四、算法实现与仿真工具
  1. 典型算法流程
    • 改进R-D算法
  • 斜视模式下多普勒中心偏移校正。
  • 联合多普勒补偿、Keystone变换和相位梯度自聚焦。
    • 稀疏成像:基于Lq正则化降低数据量,支持实时处理。
  1. Matlab仿真示例

    % 雷达参数设置
    fc = 77e9;       % 载波频率77 GHz
    B = 4e9;         % 带宽4 GHz
    Tp = 50e-6;      % 调频周期50 μs
    fs = 2e6;        % 采样率2 MHz
    R = 100;         % 目标距离100米

    % 生成FMCW信号
    t = linspace(0, Tp, Tp*fs);
    Tx = exp(1j*pi*(B/Tp)*t.^2);  % 发射信号
    Rx = exp(1j*pi*(B/Tp)*(t-2*R/3e8).^2); % 接收信号(含时延)
    IF = Tx .* conj(Rx);          % 解调后的中频信号

  2. 专用仿真工具

    • SimWizardSSAD:用于反无人机系统的多雷达协同仿真。
    • SAR模拟框架:支持单/双/多站配置,集成冯氏地表模型。
五、应用场景与案例
  1. 微型无人机载SAR

    • 参数:4–12 GHz频段,分辨率≤0.5 m,功耗<50 W。
    • 案例:旋翼无人机挂飞试验成功实现条带成像。
  2. 车载SAR

    • 挑战:颠簸导致运动误差,需结合惯导数据实时补偿。
    • 成果:在浓雾/暴雨中实现道路环境高分辨率监测。
  3. 广域GMTI(地面动目标检测)

    • 算法:DPCA技术联合多普勒补偿,检测速度≥5 m/s的车辆。
六、技术挑战与未来方向
  1. 硬件瓶颈

    • 高频段实现:W波段(77–84 GHz)VCO的相位噪声控制。
    • 集成度:CMOS工艺下的多通道集成(如MIMO雷达)。
  2. 算法优化

    • 实时性:多核DSP(如TMS320C6678)并行处理,计算效率提升40%。
    • 鲁棒性:抗干扰算法(如频率跳变)应对电子战环境。
  3. 新兴技术融合

    • AI辅助成像:基于YOLOv5的雷达图像目标检测。
    • 量子雷达技术:提升抗噪声与分辨率潜力。
七、结论

FMCW SAR模拟器通过软硬件协同设计,在轻量化平台高分辨率成像中展现出显著优势。未来需进一步解决高频段信号稳定性、复杂运动补偿及实时处理等挑战,推动其在军民领域的广泛应用。

📚2 运行结果

主函数部分代码:

clear all;
close all;

% Radar parameters
% carrier frequency [Hz]
fc = 11e9;
% bandwidth [Hz]
B = 100e6;
% pulse duration [s]
T = 1e-6;

% Constants
% speed of light [m/s]
c = 3e8;

% Imaging parameters
% start range [m]
start_range = 0;
% end range [m]
end_range = 100;
% range cell size [m]
cell_size = c/(2*B)/5;
% face sampling density [m]
sampling_density = cell_size;

% Scene definition
% Scene can be defined by hand (as in this example), but also imported from
% an external tool.
% Scene consists of points and faces defined by vertices
% Reflecting points, not belonging to any face (x,y,z,magnitude,phase)
point = [
    5,0,0,0.5,0;
    5,0,50,1,pi/2;
    ];
% Vertices - non reflecting points, forming faces (x,y,z)
vertex = [
    -10,-10,-10;
    -10,-10,10;
    -10,10,10;
    -10,10,-10;
    -20,-5,-5;
    -20,-5,5;
    -20,5,5;
    -20,5,-5;
    ];
% Reflecting faces (v1,v2,v3,transparency,roughness,magnitude,phase)
face(1).v = [1,2,3];
face(2).v = [3,4,1];
[face(1:2).transparency] = deal(0.5);

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]李家强,任梦豪,姚昌华,等.基于轻量化YOLOv5的雷达图像道路目标检测方法[J/OL].中国电子科学研究院学报:1-13[2024-07-17].http://kns.cnki.net/kcms/detail/11.5401.TN.20240715.1229.002.html.

[2]江凯.空天基合成孔径雷达多域抗干扰技术综述[J/OL].雷达科学与技术:1-20[2024-07-17].http://kns.cnki.net/kcms/detail/34.1264.tn.20240711.1741.002.html.
