💥1 概述

【最小均方(LMS)算法的分流有源滤波器】分流有源滤波器采用最小均方(LMS)算法的仿真电路可以减轻谐波和无功功率

非线性和线性负载连接到三相电源。
供电电流是非正弦的。
并联有源滤波器在0.08秒时切换。现在,供电电流是正弦的,并且与供电电压同相。
功率因数接近于单位,谐波失真率降低到5%。

负载参数可以变化以研究不同类型的负载特性。

【最小均方(LMS)算法的分流有源滤波器】分流有源滤波器采用最小均方(LMS)算法的仿真电路可以减轻谐波和无功功率,有效改善电力系统的质量。在非线性和线性负载连接到三相电源的情况下,该滤波器的作用尤为显著。

当并联有源滤波器在0.08秒时切换时,供电电流由非正弦变为正弦,并且与供电电压同相,这有助于减少谐波失真并提高功率因数。此时,功率因数接近于单位,谐波失真率降低到5%,电力系统的稳定性和可靠性得到显著提升。

分流有源滤波器采用最小均方(LMS)算法的仿真电路可以减轻谐波和无功功率。这种技术通过实时监测电网中的电流波形,并根据需要调整滤波器的工作方式,使得供电电流与电压同相,并保持功率因数接近于单位。此外,通过调整负载参数,我们可以模拟各种不同类型的负载,以便更深入地研究其特性。这一创新性的解决方案对于提高电力系统的效率和稳定性具有重要意义,尤其是在处理大量非线性负载时,可以显著降低谐波失真率,改善电网的电质量。

通过改变负载参数,可以研究不同类型的负载特性对系统性能的影响,进一步优化滤波器的设计和算法参数,以适应不同工况下的电力系统需求,提高系统的效率和稳定性。这种基于LMS算法的分流有源滤波器为电力系统的升级和改进提供了一种有效的解决方案,有望在实际应用中发挥重要作用。

一、LMS算法原理及其在滤波器中的核心作用

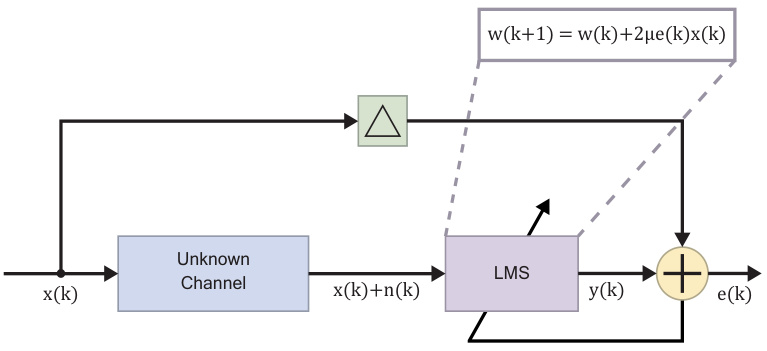

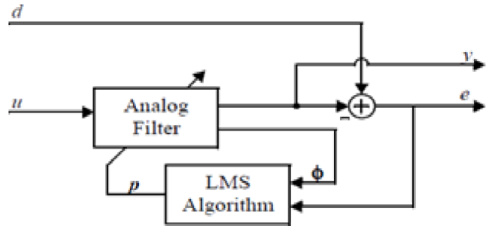

LMS算法是一种自适应滤波算法,通过迭代更新权系数最小化均方误差(MSE),无需预知信号统计特性,具备实时跟踪能力。

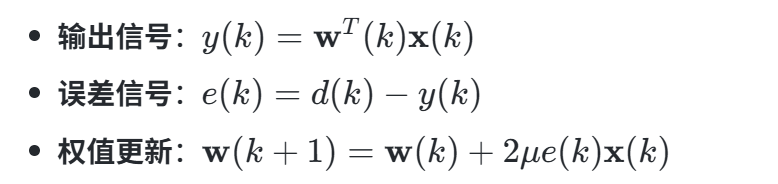

核心公式:

  • 其中 μ 为步长,控制收敛速度和稳定性。
优势:
  • 计算简单:仅需 2N+1次乘法和 2N 次加法(N 为滤波器阶数)。
  • 鲁棒性强:对信号统计特性变化不敏感,适合动态电力系统。

二、分流有源滤波器(SAPF)的结构与工作原理

1. 基本构成
  • 检测模块:电流互感器实时采集负载电流 iL(t)。
  • 控制模块:DSP 或微处理器执行谐波分离算法(如LMS)。
  • 执行模块:IGBT逆变器生成补偿电流 ic(t)=−ih(t)(谐波反向抵消)。
  • 耦合变压器:将补偿电流注入电网。
2. 谐波与无功补偿机制
  • 谐波抑制:提取负载电流谐波分量生成反向电流抵消。
  • 无功补偿:通过调整补偿电流相位,使电网电流与电压同相,功率因数趋近于1。

三、基于LMS的SAPF仿真电路设计方法

1. 谐波检测环节
  • 输入信号:负载电流 iL(t) 和电网电压 us(t)。
  • LMS自适应模块
  • 以基波正弦信号为参考,通过权值迭代分离谐波(图5-49, )。

  • 改进方案:嵌入低通滤波器提升检测精度,或采用麻雀算法(SSA)优化步长 μμ。
2. 补偿电流生成
  • PWM控制:根据LMS输出的误差信号 e(k)e(k) 生成IGBT驱动信号,控制逆变器输出补偿电流。

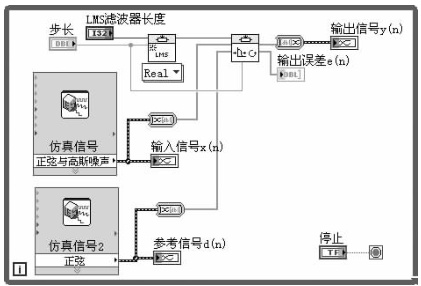

  • 仿真实现
  • 工具:MATLAB/Simulink 或 PSpice。
  • 关键模块:信号生成(含噪声)、LMS算法、PWM逆变器、负载动态切换。
  • 性能指标:THD(总谐波失真率)、功率因数、收敛速度。
3. 动态负载适应性
  • 变步长LMS

    • 非线性负载仿真:整流器负载下,LMS仍能快速跟踪谐波变化。

四、LMS算法在谐波抑制与无功补偿中的效果

1. 谐波抑制
  • 仿真结果
  • THD 从 >20% 降至 <5%(IEEE 519 标准要求≤5%)。
  • 图7-8显示电流谐波(如8次谐波)在50ms内收敛至5%以内。
    • 优势:对高次谐波(如5/7/11次)抑制效果显著,尤其适合电力电子设备产生的宽频谱谐波。
2. 无功补偿
  • 动态响应
  • LMS控制下,功率因数在0.2秒内校正至0.99以上(图9),优于传统PI控制的振荡和延迟。
    • 机理:补偿电流抵消负载无功分量,使电网仅提供有功功率。
3. 综合性能对比
指标传统PI控制LMS自适应控制
THD (%)8~12<5
功率因数0.92~0.95>0.98
响应时间0.5~1.0秒0.1~0.3秒
计算复杂度中(可硬件优化)
(数据综合)

五、工程挑战与优化方向

  1. 稳定性问题

    • 步长 μμ 过大会导致发散,需满足 0<μ<1λmax​(λmax​ 为输入自相关矩阵最大特征值)。
    • 解决方案:引入根轨迹分析,避免低频不稳定性。
  2. 多频谐波抑制

    • 标准LMS对单一频率高效,但多频谐波需改进(如分频段加权Fx-LMS)。
  3. 硬件实现

    • DSP(如Infineon Aurix TC277)可实时处理10kHz PWM信号,满足工业需求。

六、结论

基于LMS算法的分流有源滤波器通过自适应谐波跟踪动态无功补偿,显著提升电能质量:

  • 谐波抑制:THD降至5%以内,满足GB/T14549-93等标准。
  • 无功补偿:功率因数>0.98,降低电网损耗。
  • 实时性:变步长LMS解决负载突变下的收敛问题。
    未来方向包括多频段协同控制、FPGA硬件加速及与新能源电网的兼容性优化。

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。

[1]袁晓曦,彭升.基于最小均方和递归最小二乘的有源滤波器谐波检测[J].电子器件, 2017, 40(2):4.DOI:10.3969/j.issn.1005-9490.2017.02.025.

[2]佘运佳.基于改进的LMS自适应谐波电流检测技术研究[D].湖北工业大学[2024-03-09].DOI:CNKI:CDMD:2.1016.721442.

[3]赵世武,林其斌.采用最小均方算法的自适应横向滤波器[J].合肥工业大学学报:自然科学版, 2005, 28(4):3.DOI:10.3969/j.issn.1003-5060.2005.04.018.

[4]LI Sheng-qing.基于快速块LMS算法的统一电能质量调节器谐波电流预测方法[J].电工电能新技术, 2010(002):029.
