32通道采集收发平台18G带宽直采

32通道采集发射系统是一个拥有32个发射通道、32个采集通道的射频信号采集发射系统。其中关键的采集发射单元由4块采集发射板卡组成，每块采集发射板卡可以支持8个4GSPS  14位DAC输出通道与8个4GSPS  14位ADC输入通道。采用VPX架构，搭配专门的时钟卡，可以完成多板卡同步输出和同步采样功能，支持18G带宽直采。

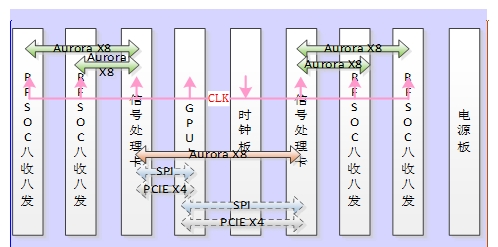

​​​​​​​技术规格：

1. 信号处理卡（一张）

• 基于Xilinx公司XCVU13P 芯片；
• 8GB的DDR4；
• 2路AURORA x8分别与一张采集播放卡互联 ；
• 1路PCIe x4与GPU卡互联；

1. 采集播放卡（两张）

• FPGA型号：Xilinx  XCZU47DR  ；
• 具备8路接收ADC，14bit，最大采样率 4Gsps；
• 具备8路发射DAC，14bit，最大采样率  4Gsps；
• 1路AURORA x8与信号处理卡互联；

1. GPU卡（一张）

• 1路PCIe x4与信号处理卡互联；
• SPI与信号处理卡互联；
• Atlas 200I A2 加速模块 ；

1. 时钟卡（一张）

• 支持多路时钟信号输出与其他功能板卡互联；
• 支持外部时钟输入；
• 支持给外部提供参考时钟

1. 背板和机箱预留3个功能槽位
2. 电源 模块, 支持AC 220V±5%, 50-60 Hz,   过压/过流/短路/过温保护；
3. 9槽上架式机箱，含定制背板；
4. 提供基础驱动程序源码。
