2022年6月21日，DataEase开源数据可视化分析平台发布模板市场（https://dataease.io/templates/）。模板市场旨在为DataEase用户提供专业、美观、拿来即用的仪表板模板，方便用户根据自身的业务需求和使用场景选择对应的仪表板模板，并在优质模板的基础上轻松制作自己的仪表板。

从2022年7月开始，我们将会为您分享当月的精选模板，以及精选模板的应用教程，同时面向广大用户同步DataEase模板市场的上新情况。

7月精选模板

本月为大家推荐的精选模板是JumpServer安全运维审计大屏。

JumpServer是FIT2CLOUD飞致云旗下的开源堡垒机，是全球首款完全开源、符合4A规范的运维安全审计系统。JumpServer安全运维审计大屏主要是通过对IT运维数据指标的可视化展示，让业务人员可以快速接收运维统计数据，从而加强运维安全管控及定期的运维审计，更好地进行运行维护工作，为工作增能提效。

大屏信息

■ 产品版本号：JumpServer开源堡垒机基于v2.20.2版本，DataEase开源数据可视化分析平台基于v1.11.1版本。

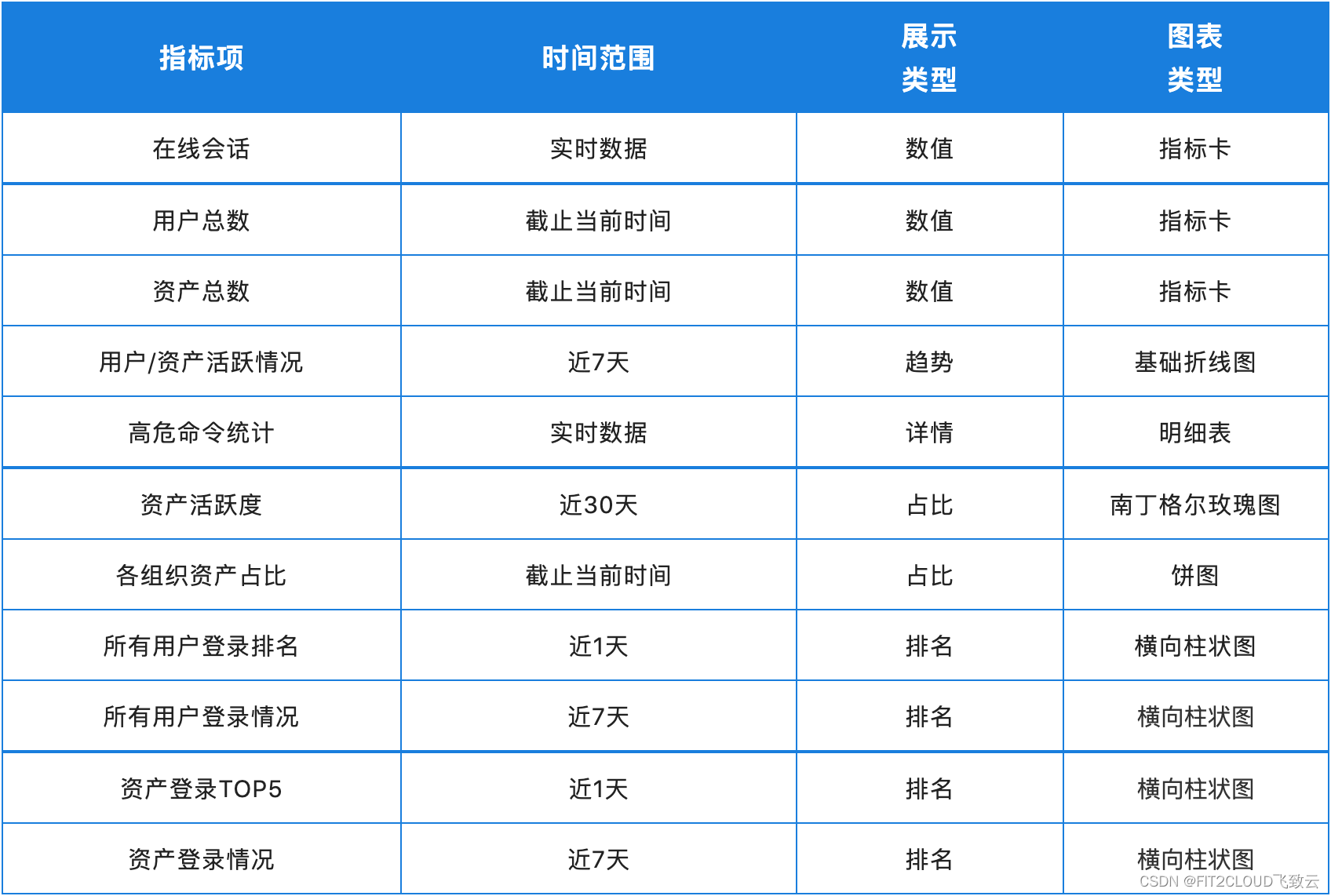

■ 根据安全运维审计大屏的使用场景和面向人员，此次共统计11项指标，各指标项具体如下：

在这里插入图片描述

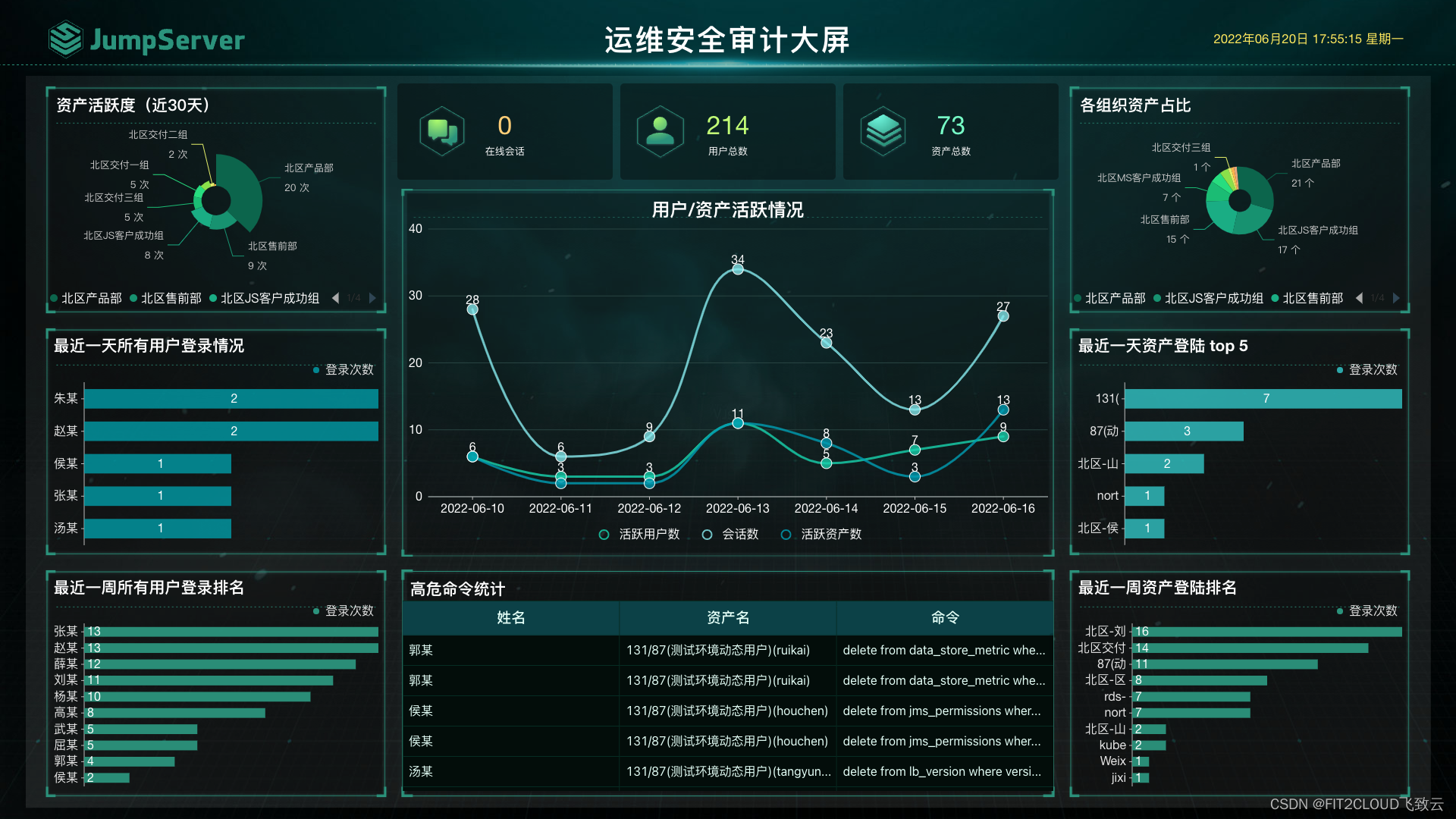

大屏展示

在这里插入图片描述

模板应用

接下来，我们为大家详细讲解如何应用安全运维审计大屏模板。

模板下载

首先，进入DataEase模板市场主页，找到运维安全审计大屏。模板市场地址为：
https://dataease.io/templates/。如需快速检索，可进行关键字搜索或分类切换，可以快速找到想要的大屏模板。

在这里插入图片描述

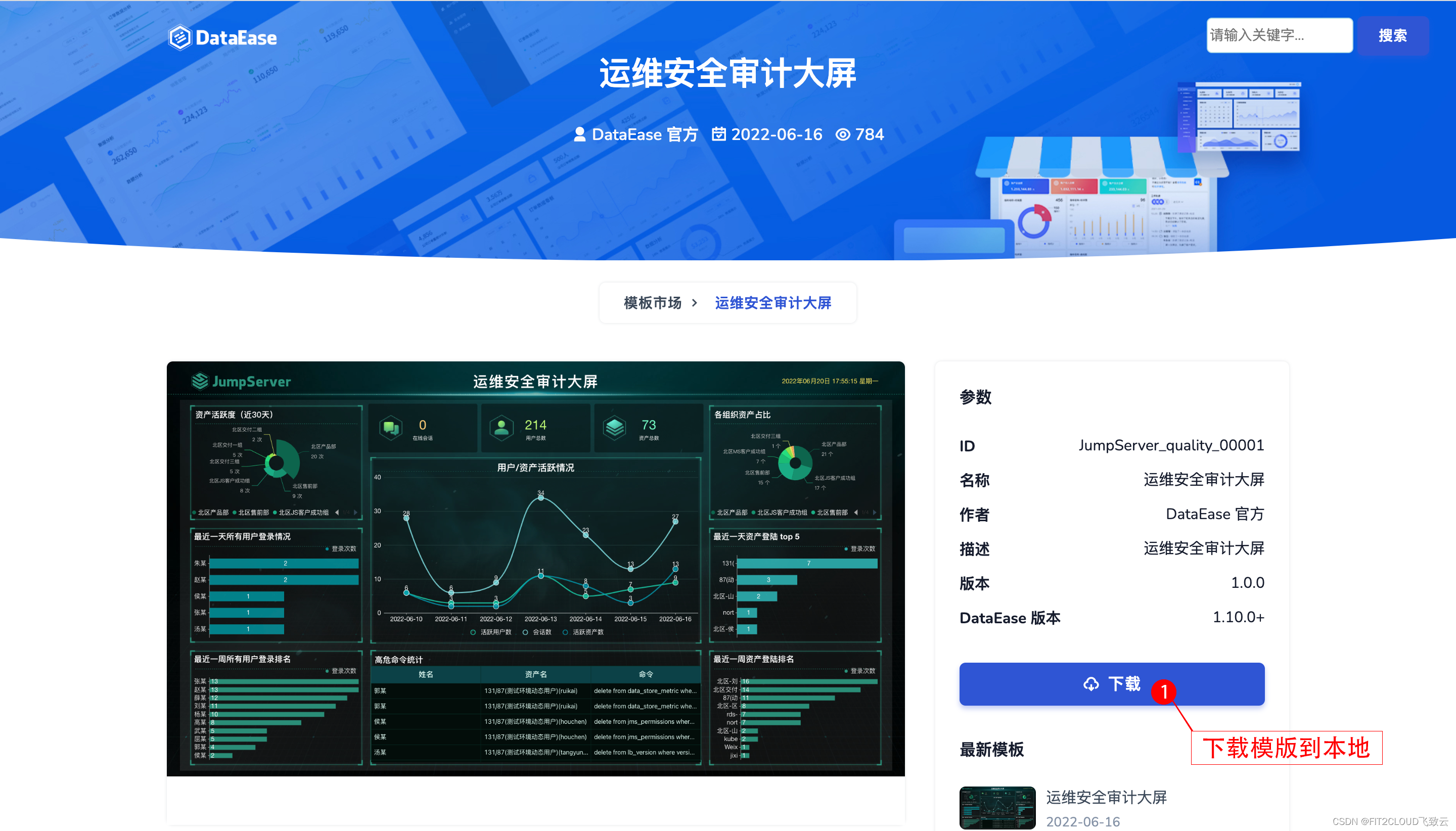

点击“运维安全审计大屏”仪表板模板进入详情界面。点击“下载”按钮后可将模板下载至本地。

在这里插入图片描述

模板导入

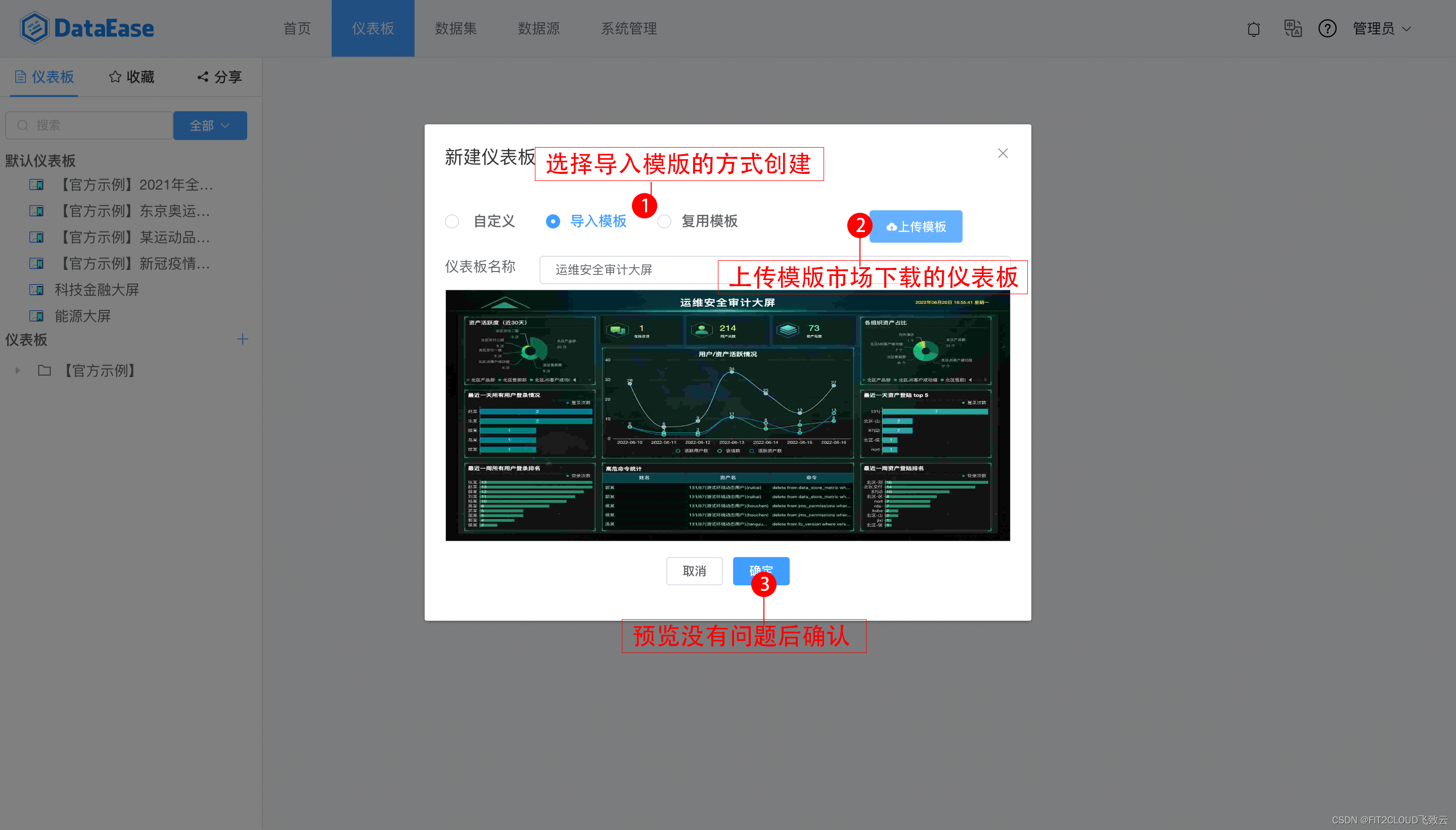

进入自己的DataEase系统的“仪表板”模块中，通过下图所示以“导入模板”的方式新建仪表板，点击“上传模板”按钮，选择使用“模板市场”下载的运维安全审计大屏的模板文件。

在这里插入图片描述

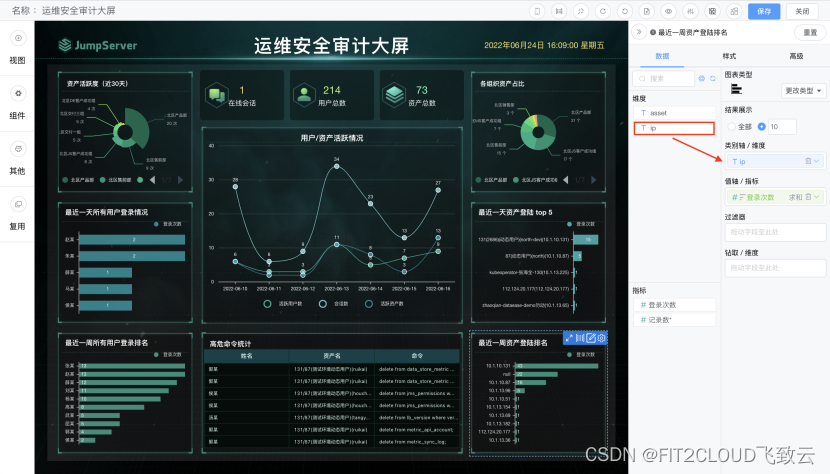

导入成功后如下图所示，该模板的各组件、样式、背景及仪表板数据等均被带入到新建的仪表板中。

在这里插入图片描述

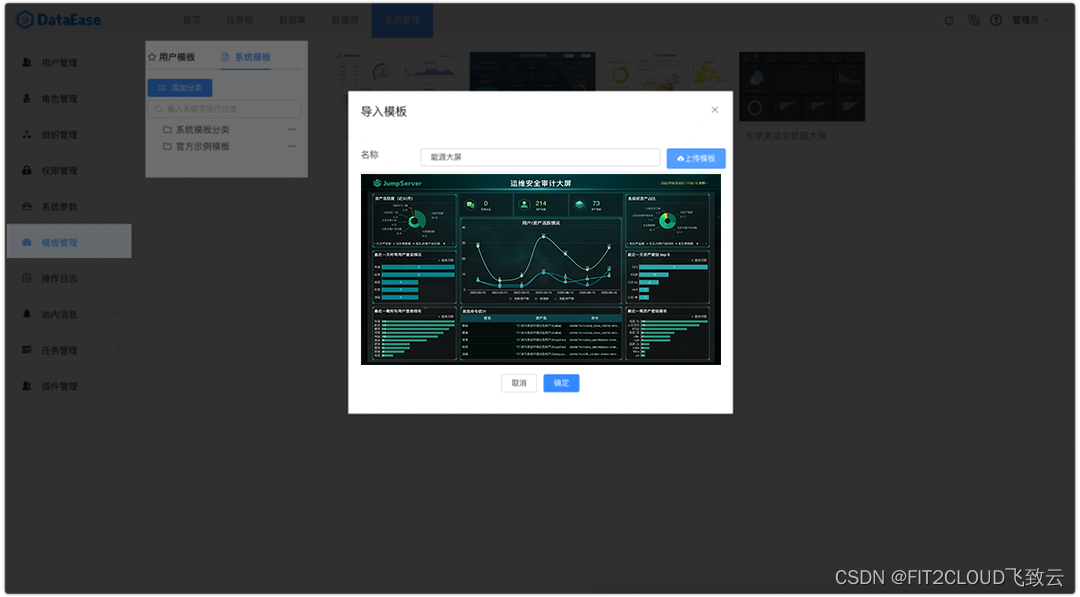

除上述方式外，也可以提前将模板上传至DataEase的“模板管理”功能模块中，在新建仪表板时选择“复用模板”选项即可。

在这里插入图片描述

接入数据源

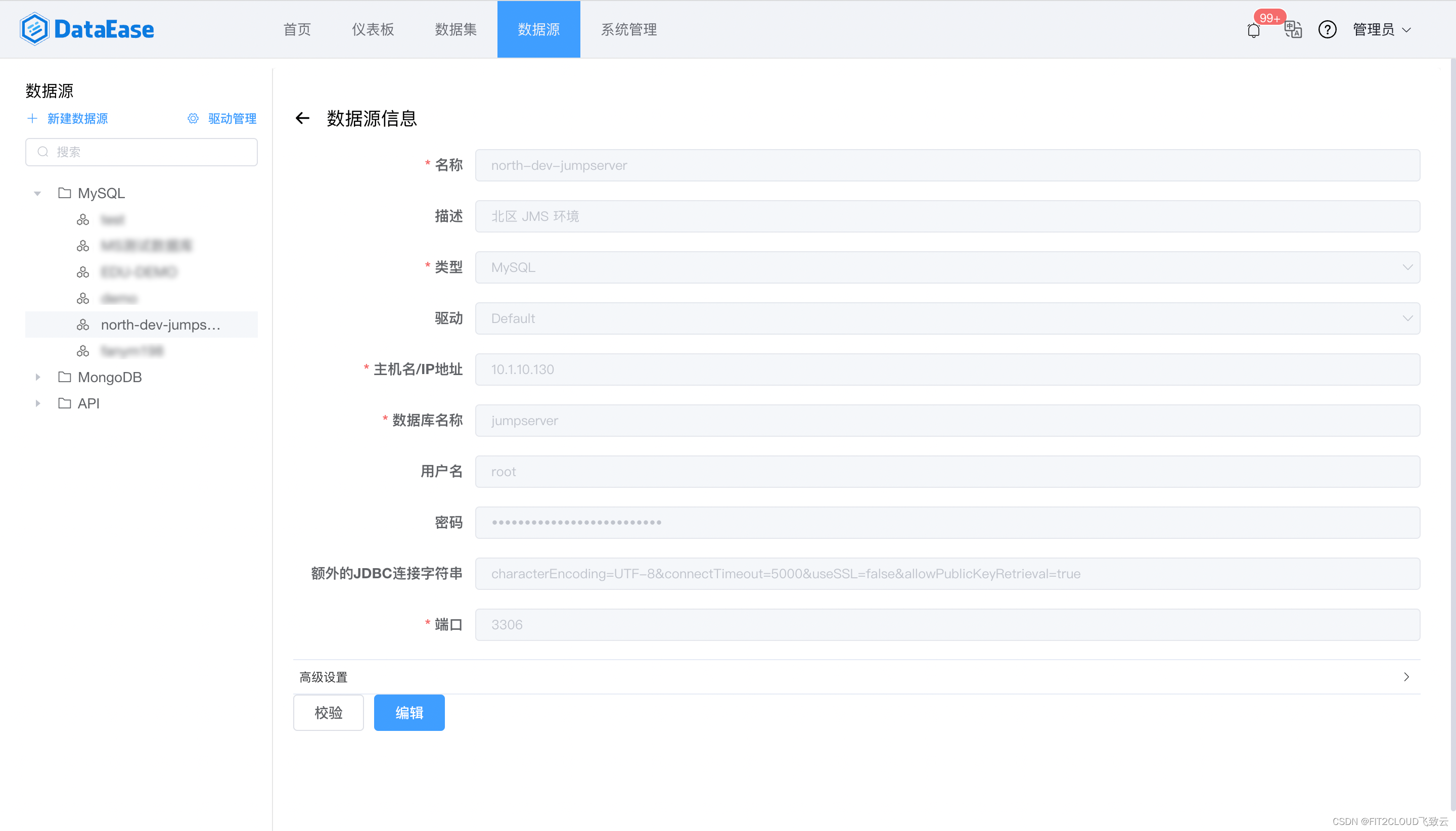

DataEase支持多种数据库作为数据源，JumpServer使用的是MySQL数据库，这里输入相应信息，创建数据源。

在这里插入图片描述

添加数据集

在“数据集”设计模块，可以从数据源中选择上一步添加的数据库，选择数据库中对应的表作为一个数据集，设定同步模式。这里需要了解每张表中所保存的数据类型，便于添加对应的数据。

在此处添加的数据集均为SQL数据集，具体添加方法大家可参考DataEase官方文档：
https://dataease.io/docs/user_manual/dataset_configuration/dataset_SQL/。

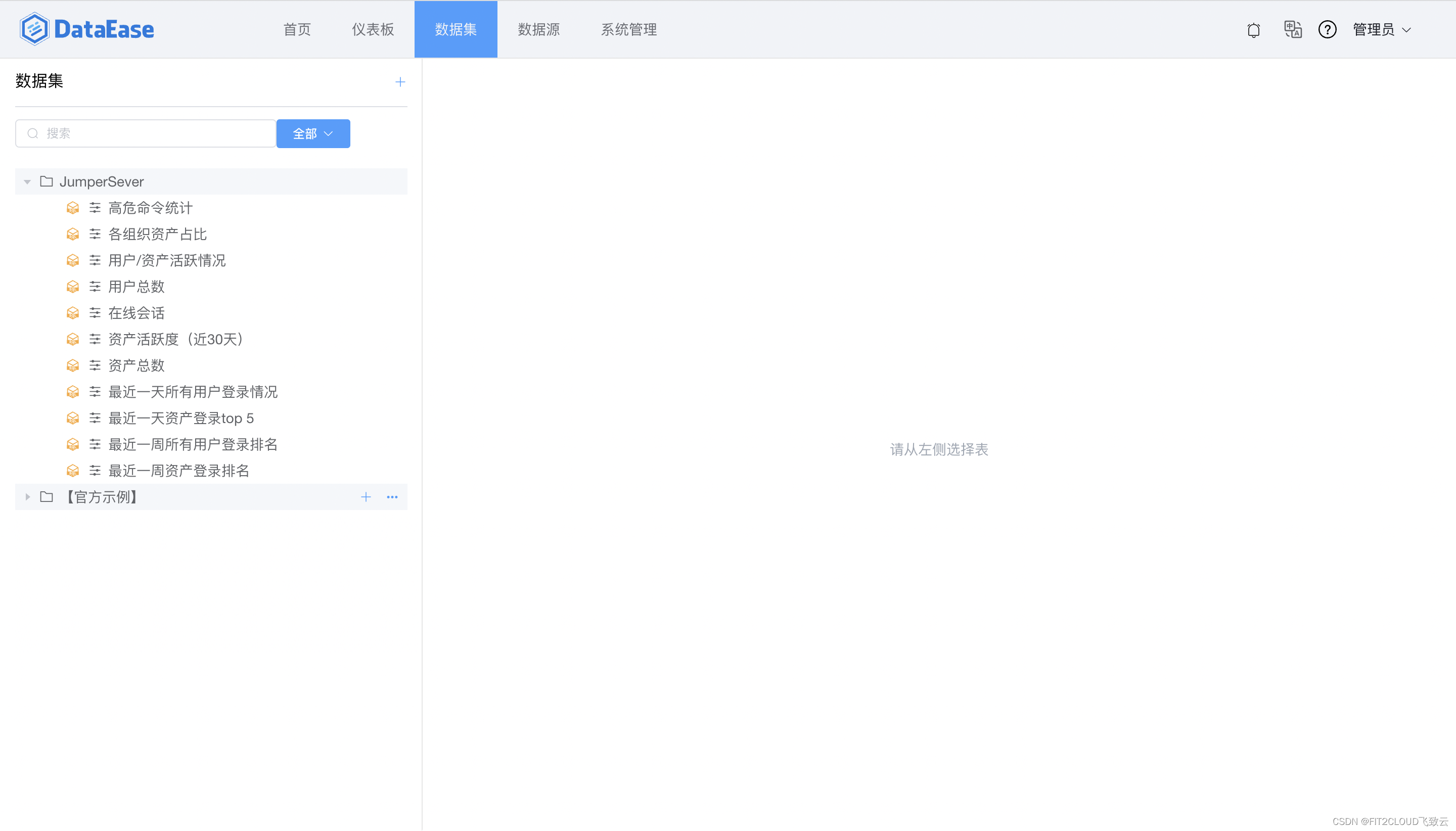

下图为涉及的所有数据集截图。

在这里插入图片描述

具体各个数据集使用的SQL语句如下：

① 在线会话

■ 指标说明：查询当前正在进行中的会话数量。

■ 指标口径：取当前没有结束的会话总数。

■ SQL语句：

select count(1) '在线会话数' from terminal_session
where is_finished = false

② 用户总数

■ 指标说明：查询用户总数。

■ 指标口径：取系统中角色为非内部使用的用户总数。

■ SQL语句：

select count(*) '用户总数' from users_user where role <> 'App'

③ 资产总数

■ 指标说明：查询所有组织资源数量。

■ 指标口径：取当前存在的总资产数。

■ SQL语句：

select count(1) '资产总数' from assets_asset

④ 用户/资产活跃情况

■ 指标说明：查询近期用户活跃情况、资产活跃情况、历史在线会话情况。

■ 指标口径：近期用户活跃情况取近7天登录过的用户总数；资产活跃情况取近7天产生过会话的资产总数；历史在线会话情况取近7天产生的会话总数。

■ SQL语句：

select u.`日期`,u.`活跃用户数`,a.`活跃资产数`,s.`会话数` from
(select count(distinct user_id) '活跃用户数', d '日期'
    from (select DATE_FORMAT(date_start, '%Y-%m-%d') d, user_id from terminal_session where date_start > DATE_SUB(CURDATE(), INTERVAL 7 DAY))t group by d ORDER BY d DESC LIMIT 7) u
    left join (select count(distinct asset_id) '活跃资产数', d '日期' from (select DATE_FORMAT(date_start, '%Y-%m-%d') d, asset_id from terminal_session where date_start > DATE_SUB(CURDATE(), INTERVAL 7 DAY))t group by d ORDER BY d DESC LIMIT 7) a
on u.`日期` = a.`日期`
    left join (select d '日期', count(1) '会话数' from ( select DATE_FORMAT(date_start, '%Y-%m-%d') d from terminal_session where date_start > DATE_SUB(CURDATE(), INTERVAL 7 DAY)) t group by d ORDER BY d DESC LIMIT 7) s
on u.`日期` = s.`日期`

⑤ 高危命令统计

■ 指标说明：查询高危命令情况。

■ 指标口径：高危命令取风险等级不等于0的数据，即通过命令过滤后正则表达式命中的数量。

■ SQL语句：

SELECT * FROM terminal_command WHERE risk_level != 0;

⑥ 资产活跃度（近30天）

■ 指标说明：查询近30天的资产活跃度。

■ 指标口径：取近30天的产生已经结束的SSH会话的资产总数，并按照组织名称分组显示。

■ SQL语句：

select o.name '组织' , count(count_num ) '活跃度'
from orgs_organization o
join
(SELECT
asset, count(*) count_num,
REPLACE(org_id,'-','') org_id
FROM
terminal_session t
WHERE
t.is_finished = 1
and t.protocol='ssh'
AND datediff( NOW(), t.date_end ) <= 30
GROUP BY
org_id, asset) terminal on o.id=terminal.org_id
group by o.name

⑦ 各组织资产占比

■ 指标说明：查询所有组织服务器数量。

■ 指标口径：取各个组织的资产数，按照组织分组。

■ SQL语句：

SELECT t.NAME, COUNT( * ) AS 服务器数量
FROM assets_asset a, orgs_organization t
WHERE LEFT ( a.org_id, 8 ) = LEFT ( t.id, 8 )
GROUP BY t.NAME ORDER BY 服务器数量 DESC

⑧ 最近一天所有用户登录情况

■ 指标说明：近一天的用户登录次数。

■ 指标口径：取最近一天所有用户的登录次数，按照用户名分组并按照登录次数降序排列。

■ SQL语句：

select name 用户名,login_time 登录次数 from (
SELECT
uu.name name,
count( * ) AS login_time
FROM
audits_userloginlog aul
left join users_user uu
on aul.username = uu.username
WHERE
TO_DAYS( now( ) ) - TO_DAYS( datetime ) <= 1
GROUP BY
aul.username
)t
where name is not null
ORDER BY
login_time DESC

⑨ 最近一周所有用户登录排名

■ 指标说明：查询最近一周所有用户登录次数。

■ 指标口径：取近七天所有用户登录次数，按照用户名分组并按照登录次数降序排列。

■ SQL语句：

SELECT
(select name from users_user uu where uu.username = au.username) as name,
count( * ) AS 登录次数
FROM
audits_userloginlog au
WHERE
TO_DAYS( now( ) ) - TO_DAYS( datetime ) <= 7
GROUP BY
username
ORDER BY
登录次数 DESC

⑩ 最近一天资产登录TOP 5

■ 指标说明：查询最近一天资产的被访问次数。

■ 指标口径：取近一天资产的登录次数，按照登录次数降序排列。

■ SQL语句：

SELECT
asset,
assets_asset.ip,
COUNT( * ) AS 登录次数
FROM
terminal_session
left join assets_asset
on replace(terminal_session.asset_id, '-', '') = assets_asset.id
WHERE
TO_DAYS( now( ) ) - TO_DAYS( date_end ) <= 1
GROUP BY
asset
ORDER BY
登录次数 DESC

⑪ 最近一周资产登录排名

■ 指标说明：查询最近一周所有资产的登录次数。

■ 指标口径：取近七天所有资产的登录次数，并按照登录次数降序排列。

■ SQL语句：

SELECT
asset,
assets_asset.ip as ip,
COUNT( * ) AS 登录次数
FROM
terminal_session
left join assets_asset
on replace(terminal_session.asset_id, '-', '') = assets_asset.id
WHERE
TO_DAYS( now( ) ) - TO_DAYS( date_end ) <= 7
GROUP BY
asset
ORDER BY
登录次数 DESC
