支持二代居民身份证,M1 IC卡、CPU全协议读卡模块是一款定义清晰的工业级射频前端解决方案。其成功不在于参数本身，而在于如何通过精准的选型，将其“全能”的特性，转化为解决您特定项目痛点的“专能”。

这份《全协议读卡模块规格书》极为专业，清晰地描绘了一款为极致兼容性与深度集成而生的核心射频模组。这绝非一款简单的读卡器，而是能够让任何智能硬件快速获得“读懂几乎所有卡片”能力的“瑞士军刀”级核心部件。

## 多奥六合一读卡模块
- **协议支持**：ISO14443 A/B（CPU卡+二代证）、ISO15693（电子标签）、FeliCa
- **SAM槽**：2个（符合GM/T 0018标准）
- **接口电平**：3.3V TTL（可直接连树莓派）
- **工作温度**：-25℃~+85℃（工业级）


下面，多奥将为您整合、提炼一份《全协议读卡模块DA-H02A选型、集成与应用白皮书》，旨在帮助您或您的客户精准评估其能力，并成功将其嵌入到各类产品中。

---

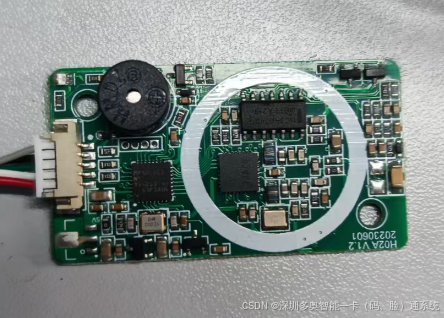

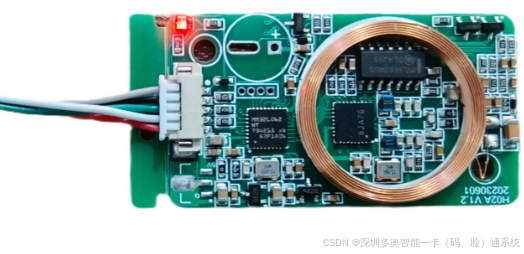

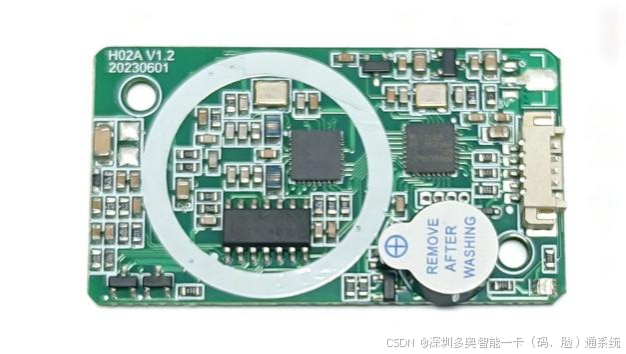

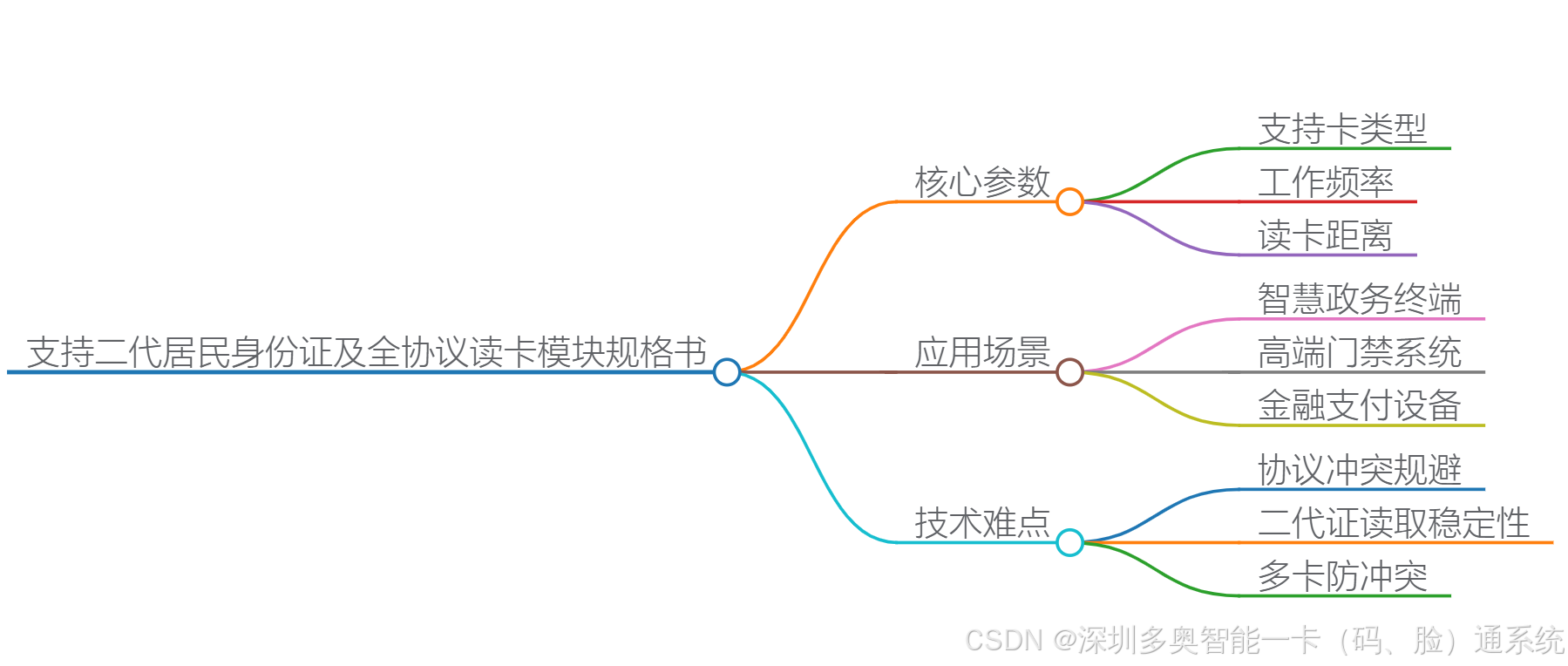

全协议读卡模块DA-H02A选型、集成与应用白皮书

一、 产品核心定位：智能硬件的“通用身份识别心脏”

DA-H02A​ 的核心价值在于其 “全协议兼容”​ 与 “全接口适配”​ 。它是一款工业级射频前端模组，将复杂的射频识别电路浓缩于方寸之间，为设备制造商（OEM/ODM）和集成商提供了“开箱即用”的刷卡解决方案。

• 赋能万物：如您所列，从门禁考勤、消费支付、梯控通行等安防场景，到广告机、打印机、工位终端、工业设备等泛物联网设备，任何需要验证“谁”在操作的场景，都可嵌入此模块。

• 一揽子解决兼容性：同时覆盖13.56MHz（M1, CPU, Felica, NFC）和125KHz（ID, EM）两大频段，兼容国内外数十种卡片协议。这解决了项目中最头疼的问题：新旧系统卡片并存、不同区域标准不一、未来升级预留空间。

核心参数表

参数类别	典型值/描述
支持卡类型	二代身份证（ISO 14443-B）、M1卡（Sony FeliCa）、CPU卡（ISO 14443-A）、ID卡（125kHz）、iClass（HID Seos）等
工作频率	13.56MHz（NFC频段） + 125kHz（低频ID卡）
读卡距离	二代证：0~5cm；其他卡片：0~10cm（受天线设计影响）
通讯接口	UART/TTL、USB、RS232、RS485（工业场景常用）
认证标准	公安部SAM加密模块（读取二代证必备）、FIPS 140-2（金融级安全）
功耗	静态电流<50mA，峰值电流<150mA（电池设备关键参数）

二、 核心技术参数解读与选型决策树

以下关键参数是选型和集成的基石，其决策逻辑可参考下图，以确保选型准确无误：

技术参数

参数类别	参数详情
工作电压	5V 版本：DC 3.3V~5V；12V 版本（定制）：DC 9V~12V
工作电流	CPU 卡读头电流＜100mA；12V 版本正常工作电流＜45mA
工作频率	13.56MHz（标配）；125KHz（可选）
支持协议	ISO14443A/B/C、ISO15693；可选配 EM4100 系列协议
接口类型	标准 TTL 串口；可选 RS232、RS485、USB 仿键盘口；支持定制 Wiegand 接口

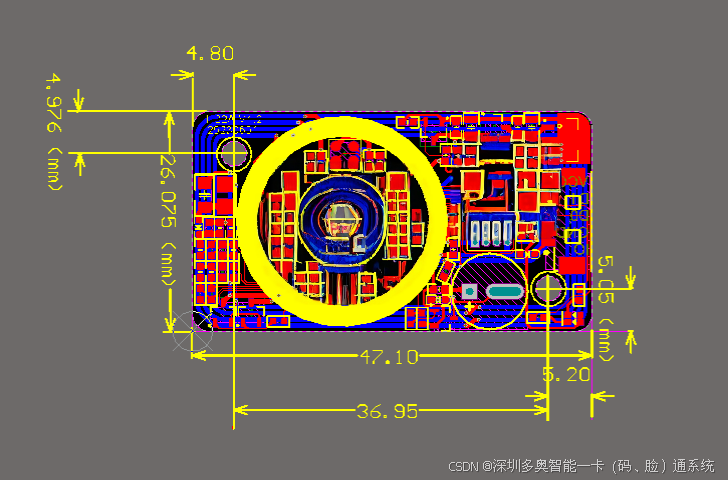

产品尺寸	47.5mm（长）×26.5mm（宽）×5mm（厚）（含天线），便于嵌入式安装
工作环境	工业级标准，工作温度 - 20℃~70℃
读卡距离	CPU 卡：＞2-3cm；Mifare one 卡：＞2-5cm；Felica 卡：＞2-5cm；ISO15693 卡：＞3-8cm；iClass 卡：＞5-8cm；EM4100 系列 ID 卡：＞3-5cm
状态指示	蜂鸣器 + 红绿双色 LED 声光提示

注：读卡距离受安装环境、卡片工艺及芯片性能影响，以上参数仅供参考。

flowchart TD A[开始选型] --> B{第一步: 确定核心需求<br>1. 需要读什么类型的卡?<br>2. 宿主设备的主控接口是什么?} B --> C[卡片类型需求] B --> D[宿主设备接口需求] C --> C1{主要使用哪种卡?} C1 -- 高频卡<br>（IC/CPU/身份证/Felica） --> C2[选择13.56MHz] C1 -- 低频卡<br>（ID/EM） --> C3[选择125KHz] C1 -- 两者都需要 --> C4[选择双频版本] D --> D1{宿主设备通信接口?} D1 -- 门禁/梯控控制器 --> D2[选择韦根接口] D1 -- 单片机/嵌入式主板 --> D3[选择TTL/UART接口] D1 -- 工业PLC/长距离布线 --> D4[选择RS-485接口] D1 -- 工控机/老式设备 --> D5[选择RS-232接口] D1 -- 电脑/收银机等<br>（即插即用） --> D6[选择USB仿键盘口] C2 & C3 & C4 --> E{第二步: 确认环境与细节} D2 & D3 & D4 & D5 & D6 --> E E --> F[供电电压?<br>（3.3V/5V/12V）] E --> G[是否需要声光提示?<br>（蜂鸣器/LED）] E --> H[安装环境是否金属?<br>（需开孔/加间距）] F & G & H --> I[最终确认型号与配置]

核心参数详解：

参数类别	规格明细	工程意义与选型建议
射频特性​	频率：13.56MHz​ (标配)， 125KHz​ (可选) 协议：ISO14443A/B/C, ISO15693, iClass, EM4100等	选型核心： • 13.56MHz：覆盖绝大多数现代应用，是安全（CPU卡）、移动支付（NFC）、身份（二代证）​ 的基础。 • 125KHz：用于兼容大量旧系统的ID/EM卡。若需覆盖所有场景，务必选择双频版本。
电气接口​	供电：DC 3.3V-5V​ (标准)， 可定制12V 电流：< 100mA	供电是关键：必须与宿主设备的逻辑电压匹配。3.3V​ 和 5V​ 最常见。12V定制版可直接从安防系统集中电源取电。
通信接口​	标准：TTL (UART)​ 可选：韦根、RS-232、RS-485、USB HID​	集成关键：这是与主控“对话”的语言，必须与宿主主控接口一致： • 韦根：无缝接入任何门禁/梯控控制器。 • TTL/UART：最灵活，适用于所有单片机开发。 • RS-485：适合远距离、多设备组网。 • USB键盘口：即插即用，无需驱动，数据模拟键盘输入电脑。
物理与环境​	尺寸：47.5 * 26.5 * 5mm (超紧凑) 工作温度：-20℃ ~ 70℃	工业级可靠性：宽温设计，适应绝大多数严苛环境。极小尺寸便于放入任何设备内部。

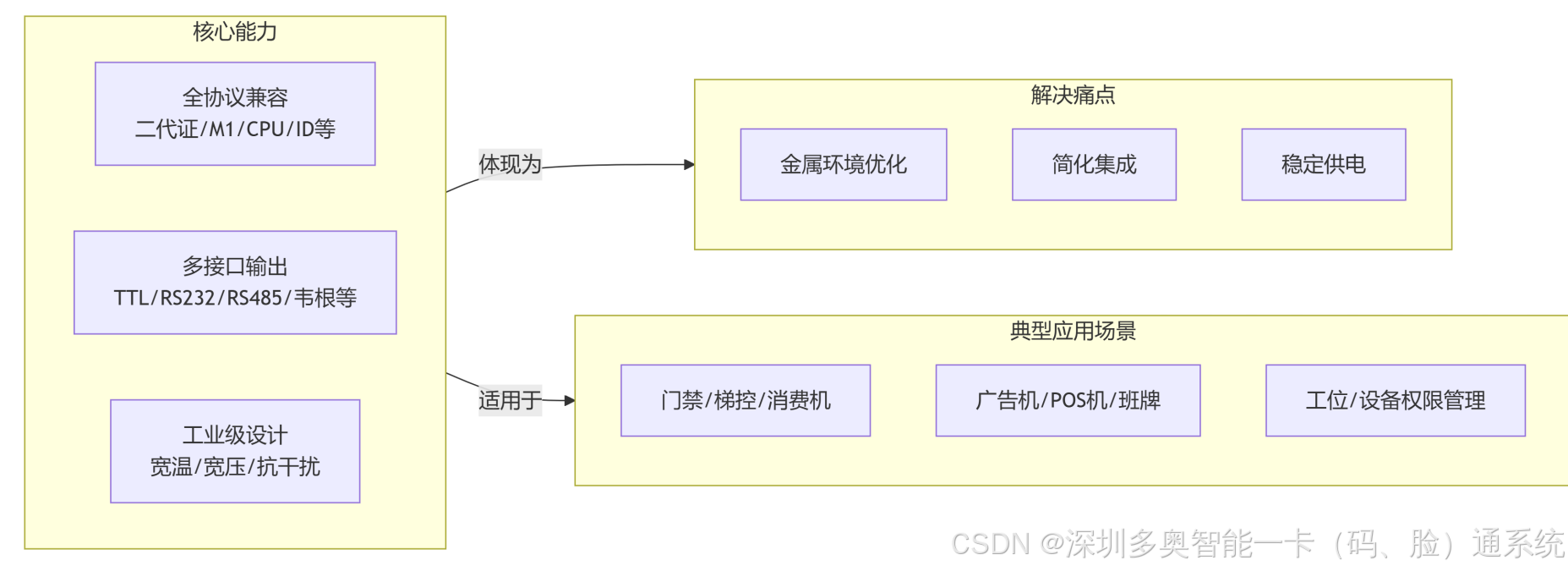

flowchart LR
    subgraph A [核心能力]
        direction LR
        A1[全协议兼容<br>二代证/M1/CPU/ID等]
        A2[多接口输出<br>TTL/RS232/RS485/韦根等]
        A3[工业级设计<br>宽温/宽压/抗干扰]
    end

    subgraph B [解决痛点]
        B1[金属环境优化]
        B2[简化集成]
        B3[稳定供电]
    end

    subgraph C [典型应用场景]
        C1[门禁/梯控/消费机]
        C2[广告机/POS机/班牌]
        C3[工位/设备权限管理]
    end

    A -- 体现为 --> B
    A -- 适用于 --> C

三、 核心优势：解决四大集成难题

您提到的“多奥解决了以下难点”，正是工程师最关心的痛点：

1. 抗金属干扰：

   • 方案：模块经过优化，可贴近金属安装。

   • 实施建议：最佳效果仍需在金属外壳上为天线区域（模块正面）开一个足够大的窗口，并使用塑料、玻璃等非金属材料填充。严禁将模块完全密封在金属腔体内。

2. 宽电压与电源质量：

   • 重要提示：规格书建议使用线性电源（火牛）​ 而非开关电源，能显著提升读卡距离和稳定性。在集成时，应为模块电源增加π型滤波电路（如10μF+0.1μF电容），以提供纯净电源。

3. 全接口覆盖：

   • 五种接口（韦根、TTL、RS232、RS485、USB）几乎覆盖了所有智能硬件和工业设备的通信方式，极大地降低了集成门槛。

4. 声光提示的灵活设计：

   • 设计理念：模块提供基础的声光信号，但建议由宿主主控来决定最终提示逻辑（例如，合法卡短鸣，非法卡长鸣）。这给予了集成方最大的控制权。

四、 典型集成应用方案

集成场景	推荐配置	说明
智能门禁/考勤机​	13.56MHz + 韦根输出	直接替换原有读头，或作为新设备核心，输出韦根信号给门禁主板。支持CPU卡提升安全性。
工业工位/设备权限终端​	13.56MHz + TTL输出	嵌入式安装，通过串口与工控机或PLC通信，实现“刷卡上岗/操作”。
自助服务终端/广告机​	13.56MHz + USB HID输出	插入终端电脑USB口，刷卡信息模拟键盘输入，后台软件可直接捕获，实现扫码登录、积分兑换等。
远距离巡更点/仓储管理​	125KHz + RS-485输出	利用125KHz卡读距适中、成本低的特点，通过RS-485组网大量巡更点，统一管理。
高端一卡通系统​	双频​ + 韦根/RS-485输出	同时支持新员工CPU卡和老员工ID卡，平滑过渡，一套系统兼容所有历史卡片。

// 示例：ISO 14443-A防碰撞算法伪代码
void anti_collision() {
  send_REQA(); // 请求激活
  while (cards_in_field > 1) {
    select_UID(rand_mask); // 随机掩码选择
    if (response_ok) break;
  }
}


五、 集成实施检查清单

1. [ ] 接口确认：书面确认宿主设备的主控接口类型，采购对应接口版本的模块。

2. [ ] 供电设计：确认宿主设备可提供的电压（3.3V/5V），并设计滤波电路。若需12V，务必定制。

3. [ ] 天线布置：在设备外壳内部为天线区域（模块正面）规划非金属空间，远离内部其他金属部件和强干扰源（如电机、电源）。

4. [ ] 通信协议：索取所选接口的详细通信协议文档（如UART的波特率、数据格式；韦根的位数定义）。

5. [ ] 功能测试：模块到手后，先独立供电，用对应的调试工具（串口助手、韦根分析仪）测试读卡功能，确认输出数据格式正确，再集成到整机中。

---

总结：

DA-H02A全协议读卡模块是一款定义清晰的工业级射频前端解决方案。其成功不在于参数本身，而在于如何通过精准的选型，将其“全能”的特性，转化为解决您特定项目痛点的“专能”。对于设备制造商，它是快速实现刷卡功能的“加速器”；对于系统集成商，它是应对复杂卡片环境的“终极武器”。

在您的方案中，正确运用此模块，能将复杂的射频识别挑战，转化为简单的“采购-配置-集成”流程，是项目成功与产品差异化的关键一环。
