智能派梯系统及其核心组件进行专业化解析：

一、智能派梯系统核心架构

系统功能定位
- 实现闸机/门禁/楼宇对讲系统与电梯的协同调度
- 通过目的楼层预约（目标选层派梯）优化乘梯效率
- 支持高峰期智能分流（引用[1][2]）
核心价值
- 减少乘客候梯时间（最高可提升40%运力）
- 疫情防控期无接触乘梯
- 楼宇智能化管理中枢

二、关键硬件组件解析

整合了关键信息并补充了部分功能说明，使其更清晰和完整。

设备类型	设备名称	型号示例	核心功能与特点	补充说明
智能控制核心	派梯控制器	DACPU-PT300	系统的大脑。负责处理所有逻辑关系，如接收多系统指令、判断电梯状态、控制电梯运行。*7 24小时稳定运行是关键。按单元配置，如果一个单元有超过2台电梯需要协调运行，则需增加群控器（DACPU-QK）** 来实现高效调度。	通常安装在电梯机房或弱电井。支持多种通信接口（RS485、TCP/IP），可连接多种识别设备。
执行与扩展	群控器	DACPU-QK	扩展可控电梯数量。根据实际电梯数量配置，用于协调多台电梯的群控调度，提升整体运力。
协议对接（关键）	对接服务	非标	实现联动的技术前提。需与电梯厂商、楼宇对讲厂商、机器人厂商确认其提供的通信协议（如Modbus RTU/TCP、CAN等），并由此模块进行对接。强烈建议在采购前完成技术确认。

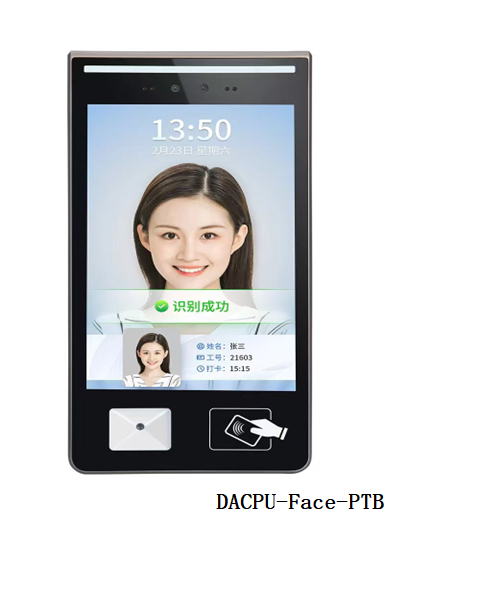

身份认证终端（需根据现场选配）	人脸识别梯控终端	DACPU-Face-PTB	多功能认证终端。支持人脸、IC卡、二维码等多种方式。活体检测防照片欺骗，显示屏可显示反馈，语音提示。	通常嵌入式安装于轿厢内或电梯厅，高度建议1.3-1.5米，避免逆光。

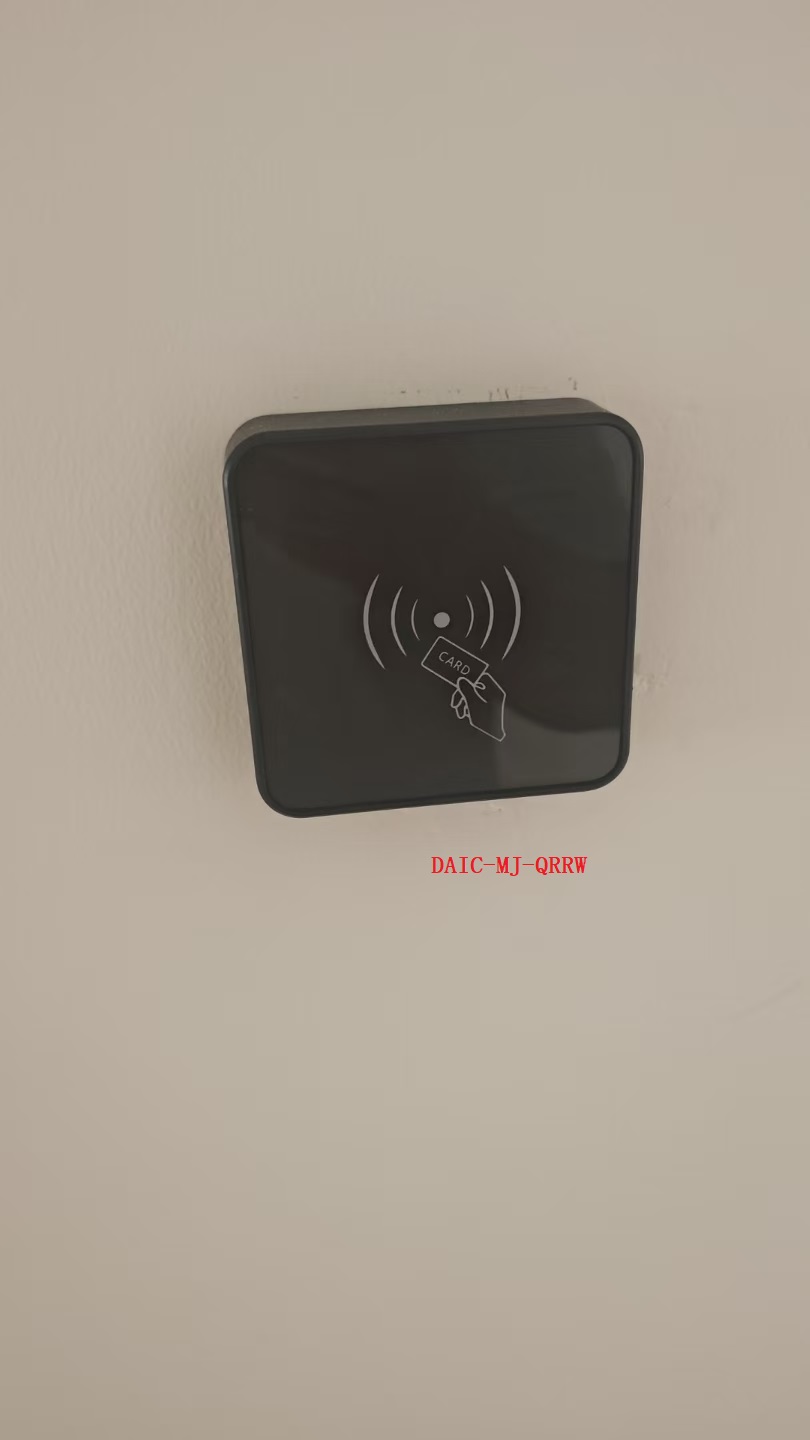

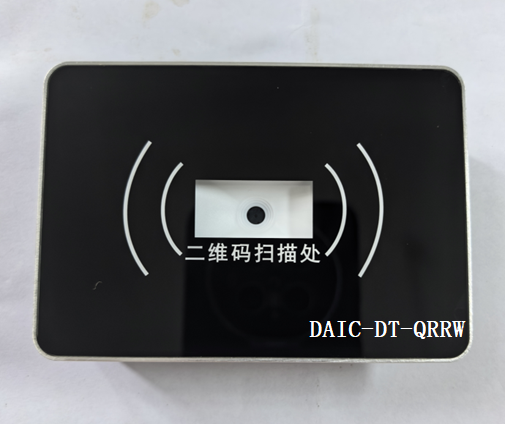

	二维码/IC卡读头	DACPU-DT-QRIC	用于嵌入式安装，支持刷卡和扫码，适合对美观度要求高的场合。RS485接口便于与主控制器远距离通信。
安全与保障（需增补）	消防联动模块	-	核心安全组件。接收消防无源干触点信号，触发后强制解除所有楼层控制，电梯迫降至首层并开门，保障紧急疏散。

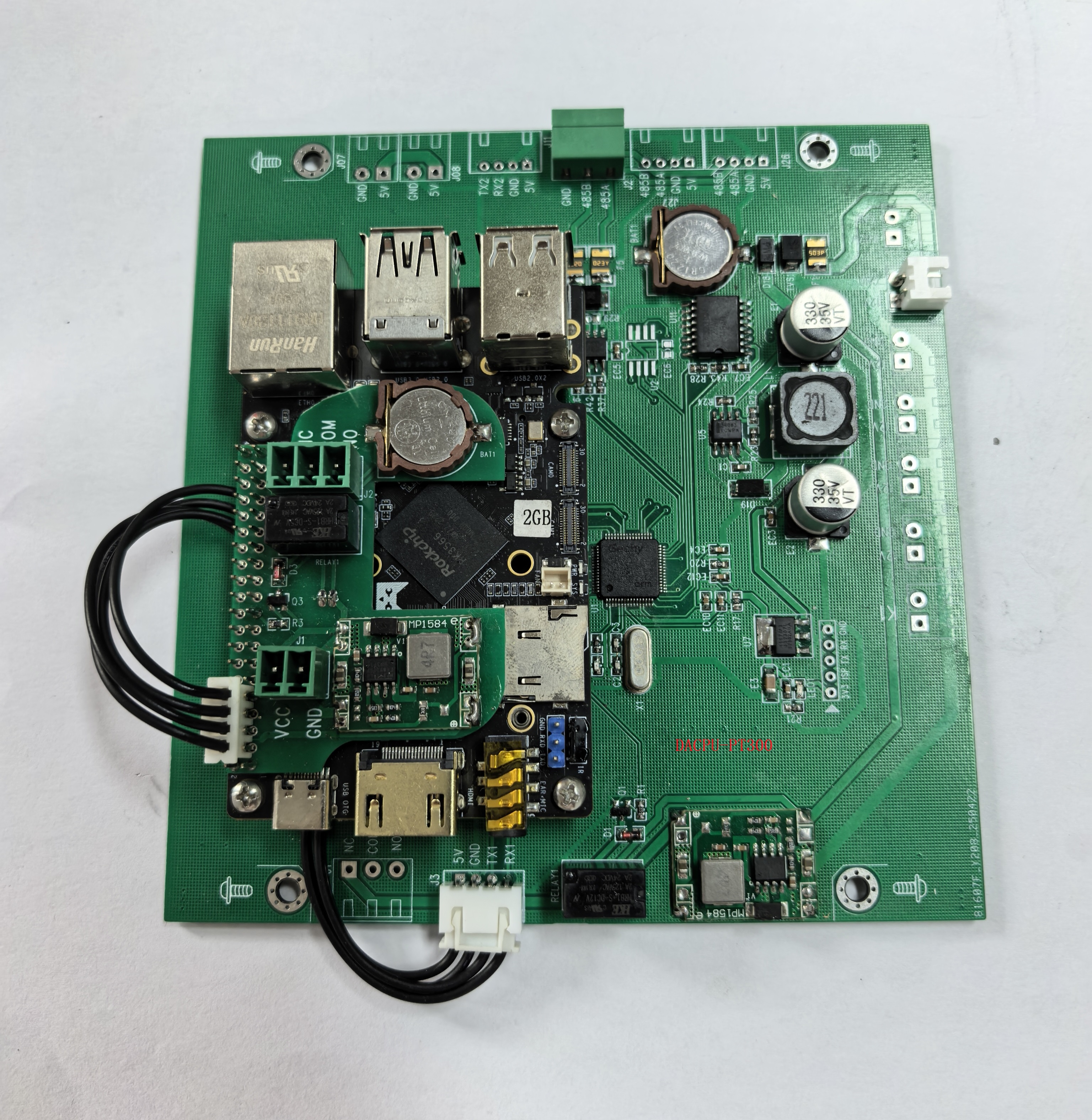

(1) 派梯控制器 DACPU-PT300

特性	技术说明
工业级稳定性	嵌入式操作系统，7*24小时不间断运行（引用[1]）
数据处理能力	工控机架构设计，支持高并发指令处理
协议兼容性	需电梯厂商提供目标选层派梯协议（RS485/TCP/IP等）（引用[1][3])
扩展应用	故障诊断研究支持（引用[4]中PT300试验台的应用案例）

(2) 群控器 DACPU-QK

适用场景
- 多台电梯并联控制（如写字楼/医院场景）
- 跨楼层多目标调度（VIP电梯优先调度）
核心能力
- 动态分配呼梯需求（基于实时负载算法）
- 支持与PT300控制器级联部署

三、非标对接服务关键技术

mermaid

graph LR A[楼宇对讲系统] -- TCP/IP协议 --> B(PT300控制器) C[电梯控制系统] -- RS485协议 --> B B --> D[智能派梯决策]

电梯协议对接
- 必要前提：电梯厂家开放目标选层协议（如迅达PORT技术、通力MCE协议等）
- 调试难点：协议字段映射（如楼层编码、运行状态反馈）
楼宇对讲协议整合
- 兼容主流对讲系统（如安居宝、立林、振威、冠林、ABB、霍尼韦尔、视得安等等）
- 实现呼叫联动：户内开门→自动派梯至1层

四、实施关键点

🔧 协议深度适配（需配合）
需电梯厂商全程配合调试，重点解决：

协议版本差异（如MODBUS-RTU与ASCII混用）

信号抗干扰设计（工业现场RS485需加终端电阻）

️ 系统兼容性警告
老旧电梯（2005年前出厂）可能需加装协议转换网关

五、典型应用场景

场景	实现功能
智慧办公大楼	工卡派梯+访客预约乘梯
医院洁净通道	医患电梯分流控制
高端住宅	户内对讲一键呼梯

相关问题

如何验证电梯厂商提供的派梯协议是否满足多奥PT300对接要求？
群控系统(DACPU-QK)在超高层建筑中的调度算法优化方向？
楼宇对讲系统与派梯控制器协议冲突时的解决方案？
工业级嵌入式系统如何保障梯控的稳定性？

典型应用场景

场景	功能亮点
高端写字楼	员工刷脸/刷卡无感通行，访客通过可视对讲授权直达指定楼层。
智慧医院	急救通道优先派梯，医疗机器人自动运输药品/标本，权限分层管理（手术室仅限医护人员）。
物流中心	AGV批量调度上下楼层，高峰期限制人工乘梯频次，提升运输效率。

DACPU-PT300派梯控制器的技术参数、支持的电梯协议类型及第三方系统对接案例
群控器DACPU-QK与多台电梯协同调度的算法机制及负载均衡策略
AGV/AMR机器人乘梯协议标准、远程呼梯接口实现方式及防碰撞安全机制
楼宇可视对讲系统与梯控门禁的权限管理逻辑及数据加密方案
非标电梯协议逆向解析方法、调试工具选型及常见兼容性问题解决方案
