针对对讲联动 QR 二维码 / IC/CPU 刷卡 + AI 人脸识别梯控系统的详细配置清单及技术实现方案，多奥结合硬件选型、系统联动逻辑及施工要点进行说明

一、核心控制设备

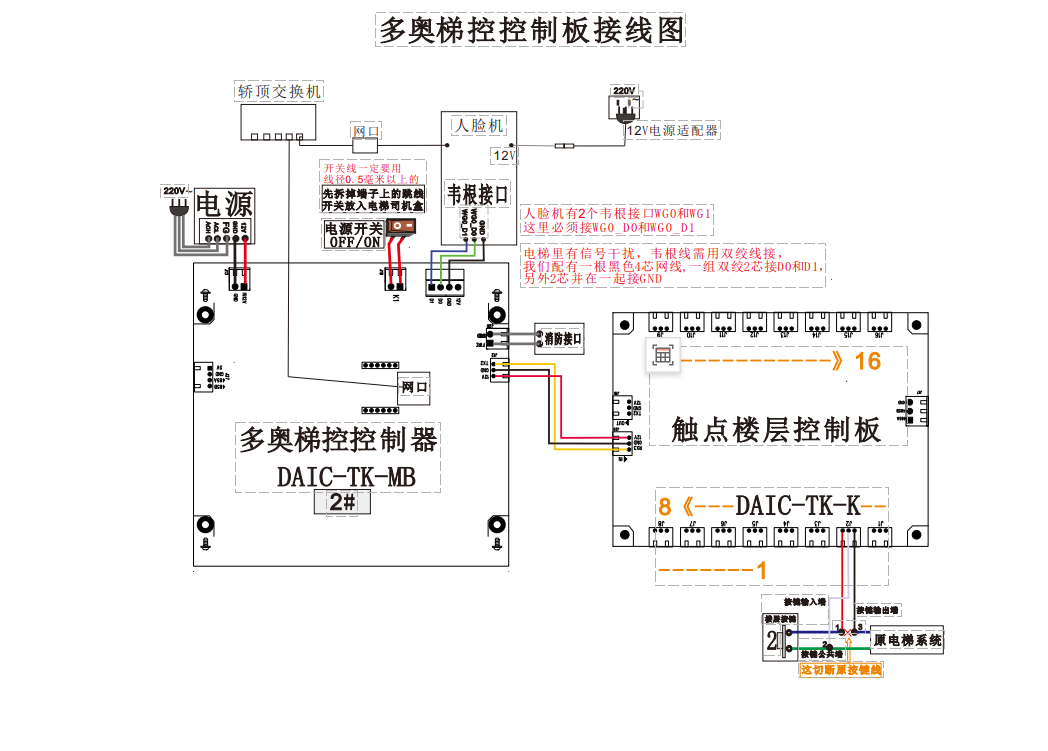

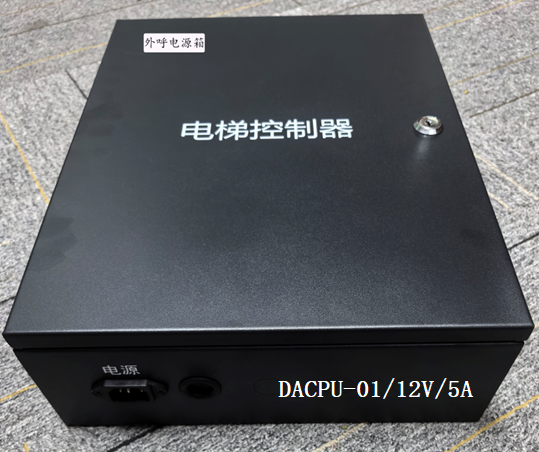

1. 智能电梯控制器（DACPU-DT-MB）

• 功能定位：系统核心控制器，负责权限验证、楼层控制、故障隔离及消防联动。
• 关键参数：
  • 输入电压：12V DC，工作电流 150mA，支持 - 20~70℃宽温运行。
  • 通信接口：1 个 RS485（连接读卡器 / 扩展器）+ 1 个 TCP（对接管理平台）。
  • 无源干接点设计：与电梯控制系统完全隔离，导通电阻 <3Ω，截止电阻> 20MΩ，避免电磁干扰。
  • 故障自恢复：断电或故障时自动脱离，电梯恢复原始状态，保障应急通行。
  • 消防联动：接入消防信号后，强制解除所有楼层控制，电梯直达首层。
  • CPU 卡安全码授权：支持加密写卡，防止卡片复制，适配高端场景。

2. 楼层扩展器（DACPU-DT-K）

• 功能定位：扩展楼层控制能力，支持刷卡直达功能。
• 关键参数：
  • 单台扩展 16 个楼层按键，最多级联 8 台实现 128 楼层控制，支持断电数据保存。
  • 32 路触点输出，导通 / 截止电阻与控制器一致，适配电梯按键信号要求。
  • 需搭配按键转接板 / 线使用，避免破坏电梯原有电路，兼容多数电梯品牌（几乎所有一线品牌电梯）。

二、身份验证设备

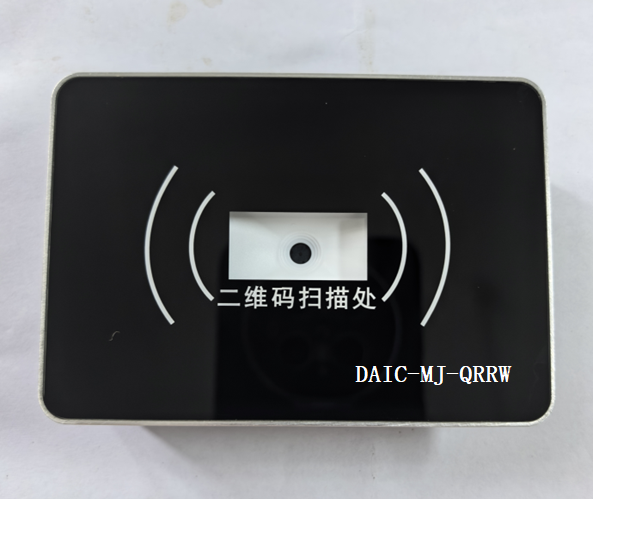

1. 二维码刷卡门禁读头（DACPU-DT-QRIC）

• 功能定位：支持二维码、IC/CPU 卡双重验证，适配电梯轿厢嵌入式安装。
• 关键参数：
  • 钢化玻璃面板 + 铝合金边框，IP54 防护等级，适应高湿度环境。
  • 脱机运行能力：支持加密二维码及 IC 卡权限存储，断网时仍可正常使用。
  • 双通讯接口：RS485 连接电梯控制器，韦根接口对接门禁系统，实现多系统数据同步。
  • 注意事项：若需作为门禁一体机使用，需提前与多奥厂商确认定制需求。

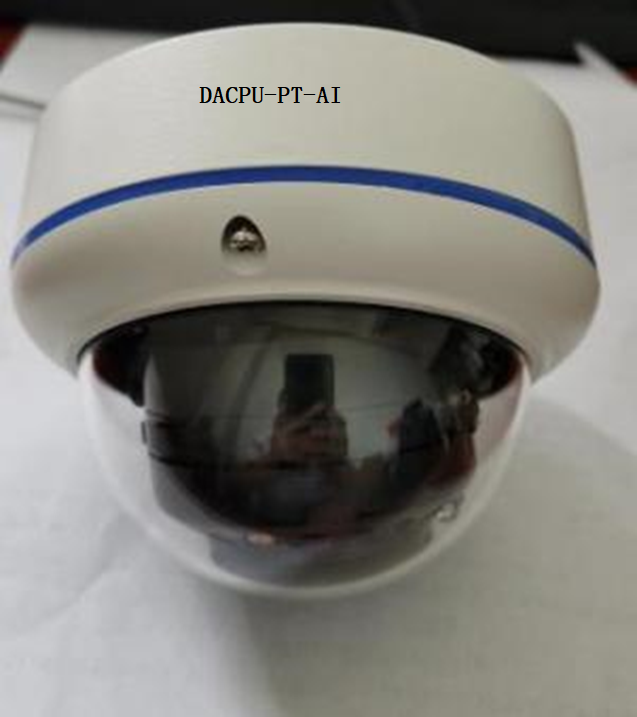

2. 动态群体人脸识别摄像头（DACPU-PT-AI）

• 功能定位：远距离人脸识别，支持多人同时通行，适配电梯厅或轿厢场景。
• 关键参数：
  • 人脸容量：标准 2 万张，通过 TF 卡扩展至 10 万张，满足大型社区需求。
  • 识别性能：1/2.8" CMOS 传感器，0.01Lux 低照度，支持 H.264 编码，1080P 高清抓拍。
  • 安装高度：2.2-2.8 米，支持宽动态和数字降噪，适应逆光或暗光环境。
  • 联动逻辑：识别成功后，自动触发电梯控制器开放对应楼层权限，支持访客临时授权。

三、通信与联动设备

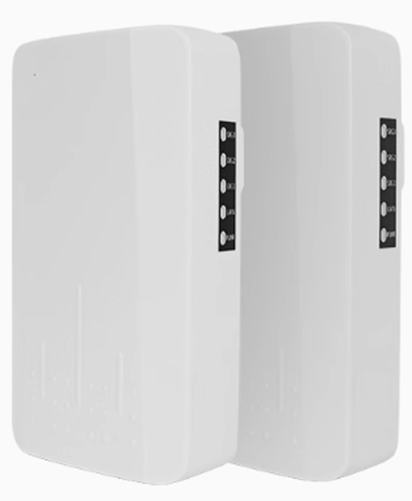

1. 无线网桥（电梯专用）

• 功能定位：解决多台电梯组网时的信号干扰问题，确保数据稳定传输。
• 关键参数：
  • 5.8GHz 频段，抗干扰能力优于 2.4GHz，成对使用实现电梯井道内数据回传。
  • 实测场景：在电梯数量较多或电磁环境复杂区域（如地下车库），可避免与 WiFi、蓝牙等信号冲突。

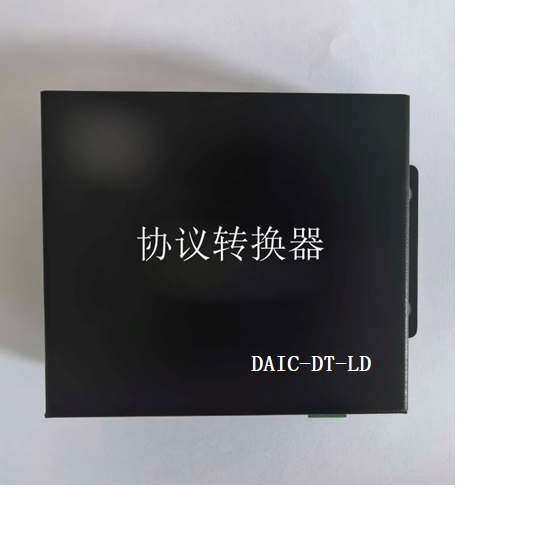

2. 对讲联动协议转换器（DACPU-DT-DJLD）

• 功能定位：实现梯控系统与楼宇对讲系统的硬件 / 协议联动。
• 关键参数：
  • TCP/IP 通信：支持与可视对讲系统（如安居宝、ABB）的协议对接，开放访客楼层权限。
  • 室内呼梯功能：住户通过对讲分机可远程召唤电梯至所在楼层，提升便利性。
  • 二维码访客接入：支持与自助访客系统集成，访客扫码后自动获取临时楼层权限。

四、辅助设备与施工要点

1. 按键转接板 / 线

• 功能定位：无损接入电梯按键，避免与电梯厂商售后冲突。
• 关键参数：
  • 8 按键 / 组，支持即插即用，需根据电梯按键布局定制排线。
  • 兼容性说明：非通用设备，需提前与电梯厂商确认协议（如三菱、迅达需专用转接模块）。

2. 消防信号接入

• 施工要求：
  • 接入无源干接点信号（如消防报警系统的常开 / 常闭触点），符合 GB 55036-2022《消防设施通用规范》。
  • 信号触发后，电梯控制器需在 1 秒内解除所有控制，电梯直达首层并保持门开启状态。

3. 电源与接地

• 供电方案：
  • 电梯控制器、读卡器等设备采用集中 12V DC 供电，需配置冗余电源模块（如 24V 转 12V）。
  • 摄像头单独供电，避免与电梯动力电源共地，减少电磁干扰。
• 接地要求：系统需独立接地，接地电阻 < 4Ω，避免信号地与动力地混用。

五、系统联动逻辑

1. 住户通行流程

1. 人脸识别 / 刷卡 / 二维码：住户通过任一方式验证身份。
2. 权限验证：电梯控制器读取权限数据（如楼层、有效期）。
3. 楼层控制：开放对应楼层按键，支持刷卡直达或手动选择。
4. 数据记录：通行记录实时上传至管理平台，支持查询与统计。

2. 访客通行流程

1. 访客登记：通过二维码自助系统或对讲呼叫住户授权。
2. 权限下发：住户通过手机 APP 或对讲分机开放临时楼层权限。
3. 梯控触发：访客进入电梯后，自动开放目标楼层按键，限时有效。
4. 超时回收：权限在预设时间（如 30 分钟）后自动失效，保障安全。

3. 消防联动流程

1. 信号触发：消防系统发出干接点信号。
2. 强制解除：电梯控制器立即切断所有楼层控制，电梯迫降至首层并开门。
3. 状态反馈：通过 TCP/IP 接口向消防监控中心回传电梯状态。

六、兼容性与扩展性建议

1. 电梯品牌适配：

   • 对于国产品牌电梯，需提前与厂商确认按键转接板的协议兼容性，或采用第三方适配模块（如多奥提供的专用转接板）。
   • 若电梯支持 MODBUS 协议，可通过协议转换器直接对接，减少硬件改造。

2. 未来功能扩展：

   • 电动车检测：可加装 AI 摄像头（如多奥AI方案），识别电动车后联动梯控禁止运行。
   • 能耗管理：通过电梯控制器的 TCP 接口接入楼宇自控系统，实现电梯休眠与唤醒策略。

3. 系统升级：

   • 硬件预留：电梯控制器支持固件升级，可扩展新功能（如 NFC 卡）。
   • 软件兼容：管理平台需支持多协议接入（如 ONVIF、RTSP），方便与第三方系统集成。

七、典型配置清单示例

设备名称	型号	数量	备注
智能电梯控制器	DACPU-DT-MB	1 台	每台电梯标配，支持 16 楼层控制
楼层扩展器	DACPU-DT-K	N 台	根据楼层数配置，每台扩展 16 层，最多 8 台级联

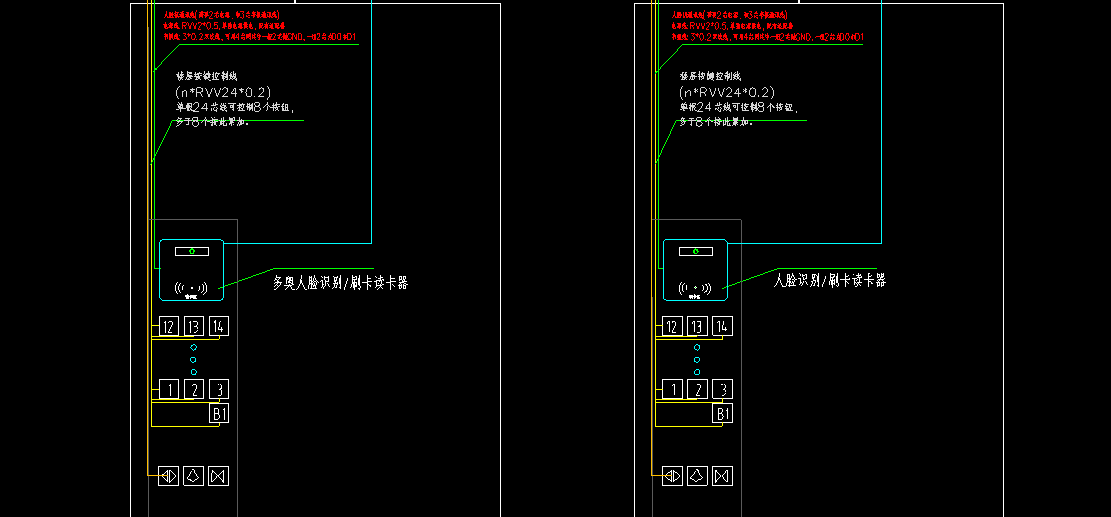

二维码刷卡读头	DACPU-DT-QRIC	1 台	轿厢内安装
人脸识别摄像头	DACPU-PT-AI	1 台	电梯厅或轿厢顶部安装，2.2-2.8 米高度
无线网桥	电梯专用	2 台	成对使用，轿厢与机房各 1 台
对讲联动协议转换器	DACPU-DT-DJLD	1 台	每栋楼标配，对接楼宇对讲系统
按键转接板	8 按键 / 组	N 组	根据电梯按键数量配置，需与电梯品牌兼容
消防信号转接模块	无源干接点	1 套	接入消防系统
集中供电模块	12V DC/24V DC	1 套	为控制器、读卡器等设备供电，需冗余设计

八、施工与验收注意事项

1. 布线规范：

   • 信号线缆与电梯动力线缆需保持 30cm 以上间距，避免电磁干扰。
   • RS485 总线采用屏蔽双绞线，终端电阻 120Ω，单段长度不超过 1200 米。

2. 调试要点：

   • 消防联动测试：模拟火灾信号，验证电梯是否在 1 秒内迫降并解除控制。
   • 人脸识别校准：在不同光照条件下测试识别率，确保误识率 < 0.1%。

3. 文档交付：

   • 提供设备接线图、协议文档及二次开发接口说明，方便后期维护。
   • 记录电梯品牌、型号及适配方案，作为售后依据。

必备配件清单

配件名称	规格/数量	用途
电源适配器	12V/2A×2（主控+扩展器）	双冗余供电
屏蔽网线	RVVSP 2×0.5mm²×50米	RS485通信
工业交换机	8口千兆（导轨式）	TCP网络汇聚
安装支架	铝合金L型×4	摄像头/读头固定

九、系统优势总结

优势维度	具体体现
安全性	支持CPU卡加密写卡，防止复制；人脸识别+刷卡双重认证
稳定性	抗电磁干扰设计，断电自动恢复电梯状态
扩展性	支持多楼层扩展，最高支持128个受控楼层
易用性	支持二维码、刷卡、人脸多种方式，用户选择灵活
智能性	支持AI识别、对讲联动、远程管理，自动化程度高
兼容性	兼容主流楼宇对讲系统，支持TCP/IP、RS485、韦根等接口

通过以上配置，可实现集身份验证、访客管理、消防联动于一体的智能化梯控系统，兼顾安全性、便利性与扩展性，适用于高端住宅、商业综合体等场景。施工前需与电梯厂商、消防部门及楼宇对讲供应商充分沟通，确保系统合规性与稳定性。
