硬件基础（3）：三极管（9）：基极加下拉电阻的原因

给三极管的基极和发射极之间加下拉电阻的原因主要是为了确保基极电流的稳定性，防止三极管的工作状态不稳定或者处于不期望的状态。具体原因如下：

1. 防止基极悬空： 如果基极没有接下拉电阻，可能会出现基极电压漂移的情况，导致三极管工作状态不确定。因为基极电流和电压对三极管的开关状态有决定性作用。下拉电阻通过将基极电压拉到低电平，确保基极电流在没有输入信号时为零，避免基极悬空时出现噪声或误触发，导致三极管错误地导通或关断。

2. 稳定工作状态： 在某些电路中，基极电压可能由于外部干扰或噪声信号而发生波动，导致三极管不稳定工作。下拉电阻能提供一个稳定的路径将基极电压拉至一个预定的低电位，确保三极管不会误导通或进入饱和区。

3. 设定基极电压： 在一些电路设计中，基极电压需要在一个特定的电压值附近保持稳定，下拉电阻有助于将基极电压拉到接近发射极电压（通常为0V或接地），从而帮助保持三极管的正常工作。



4. 控制静态工作点： 在一些放大电路或开关电路中，给基极与发射极之间加下拉电阻有助于设定三极管的静态工作点。通过合理选择下拉电阻的阻值，可以确保基极电压不会由于外界的干扰而使三极管进入非工作区或误触发。

典型应用：

在开关电路或数字电路中，基极下拉电阻用于确保三极管在没有输入信号时保持关闭状态，而不会由于其他因素（如电磁干扰）导致基极电压漂移，使三极管不稳定工作。

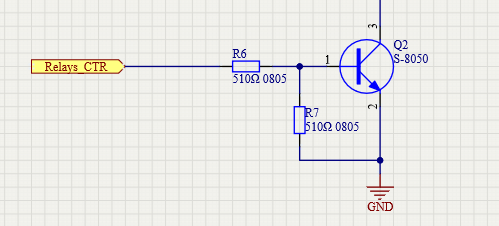

假设Relays_CTR电压为3.3V。

电路分析：

1. Relays_CTR电压：输入信号为3.3V，通过电阻R6传递到Q2的基极。
2. 基极-发射极电压（V_BE）：通常，硅三极管的基极-发射极电压大约为0.7V（当三极管处于导通状态时）。这意味着基极电压应比发射极电压高0.7V。
3. 电流流动路径
   • 电流从Relays_CTR通过R6流入Q2的基极。
   • 发射极的电压由电阻R7和基极电流决定。
   • 基极和发射极之间的电压差（V_BE）通常为0.7V。

基极电压和发射极电压：

• 基极电压（V_B） = Relays_CTR电压 = 3.3V。
• 发射极电压（V_E） = 基极电压 - V_BE = 3.3V - 0.7V = 2.6V。

因此，当Relays_CTR电压为3.3V时，三极管的基极和发射极之间的电压是 0.7V（假设三极管工作在导通状态）。

要计算流过的电流，我们需要分析电路中的各个电阻以及电流的路径。

给定条件：

• Relays_CTR电压 = 3.3V
• 基极-发射极电压（V_BE） ≈ 0.7V（通常为硅三极管的标准值）
• 电阻R6和R7的阻值：均为510Ω（如图所示）

电流分析：

1. 基极电流（I_B）： 基极电流由输入信号Relays_CTR电压和电阻R6决定。基极电流的计算公式为：
   $$IB=\frac{V_{Relays\_CTR}-V_{BE}}{R6}$$
   其中：

   • VRelays_CTR = 3.3V
   • VBE = 0.7V
   • R6 = 510Ω

   代入数值计算基极电流：
   $$IB=\frac{3.3V-0.7V}{510\Omega }=\frac{2.6V}{510\Omega }\approx 5.1\text{mA}$$

2. 集电极电流（I_C）： 三极管的集电极电流与基极电流之间通常存在一个增益关系，表示为：
   $$IC=\beta \times I_B$$
   其中，β\beta 为三极管的电流增益。对于普通三极管，假设 β\beta 为100（具体的增益值要根据三极管的型号来查找）。因此，集电极电流为：
   $$IC=100\times 5.1\text{mA}=510\text{mA}$$

3. 发射极电流（I_E）： 发射极电流等于基极电流和集电极电流的总和：
   $$IE=I_B+I_C$$
   代入计算：
   $$IE=5.1\text{mA}+510\text{mA}=515.1\text{mA}$$

结果：

• 基极电流 IB ≈ 5.1 mA
• 集电极电流 IC ≈ 510 mA
• 发射极电流 IE ≈ 515.1 mA

因此，流过电阻R6的电流（即基极电流）约为 5.1 mA。

总结：

给三极管基极和发射极之间加下拉电阻的主要作用是确保基极电压稳定，防止基极电流不稳定或出现浮空状态，从而保证三极管的稳定工作。
