接触器（Contactor）是一种用于电力控制系统中远程接通或断开电路的电气设备，广泛应用于工业自动化控制系统、电力系统以及民用建筑电气设备中。

接触器的作用与继电器相似，但具有更高的电流承载能力和更强的机械寿命，适用于需要大功率控制的场合。

一、接触器的基本概念与工作原理

1.1 基本概念

接触器是一种电磁控制开关，能够通过电磁铁的作用控制触点的闭合或断开。它主要用于控制电动机、加热设备、照明系统等负载的启停。与继电器相比，接触器设计用于承载更大的电流，常用于工业电力控制系统中。

1.2 工作原理

接触器的工作原理基于电磁感应原理。当电流流过接触器的线圈时，产生磁场，吸引动铁芯与静铁芯吸合，使主触点接通（使得L1和T1导通、L2和T2导通、L3和T3导通），常开辅助触点也随之闭合。当电流断开时，弹簧会推动动触点恢复原位。

若交流接触器工作时发出异常响声，多因接触面脏污，清理后通常可恢复正常，严重时则需更换。

1.3电路符号

在电路中，交流接触器用 “KM” 表示，涵盖主触点、辅助触点和线圈。

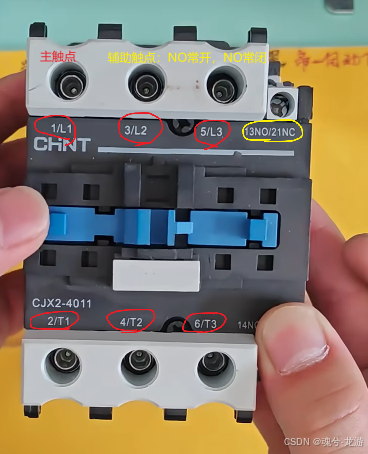

主触点用于通断主电源，图形为三对上下可接通的连片，分别为L端（L1、L2、L3）和T端（T1、T2、T3），当给线圈通电后，就可以吸合L和T端，即将L1和T1导通、L2和T2导通、L3和T3导通，可以用这三对主触点来通断380V（三相电）的电源，用其中的两对触点通断单相电源；

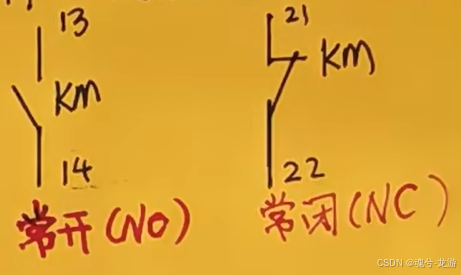

辅助触点分常开（NO）和常闭（NC），常开触点常态断开，常闭触点常态闭合；

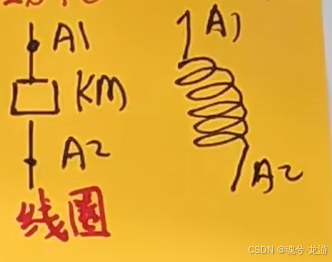

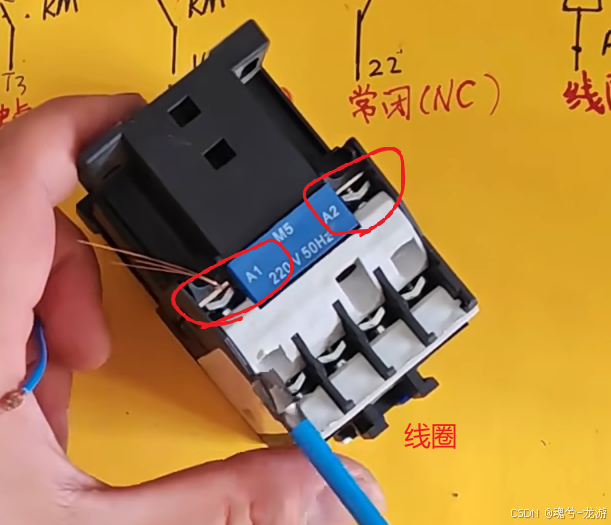

线圈图形类似螺旋线，两端标有 A1 和 A2。
