继电器是一种自动控制器件，能够利用小电流控制大电流，广泛应用于工业、家电、智能家居等领域。本文将对继电器的工作原理、分类、参数、应用电路等内容进行系统性总结。

1. 继电器的工作原理

继电器的基本组成包括线圈和触点组：

继电器的基本功能是利用一个控制信号切换另一个电路，起到电气隔离、信号转换、保护控制的作用。

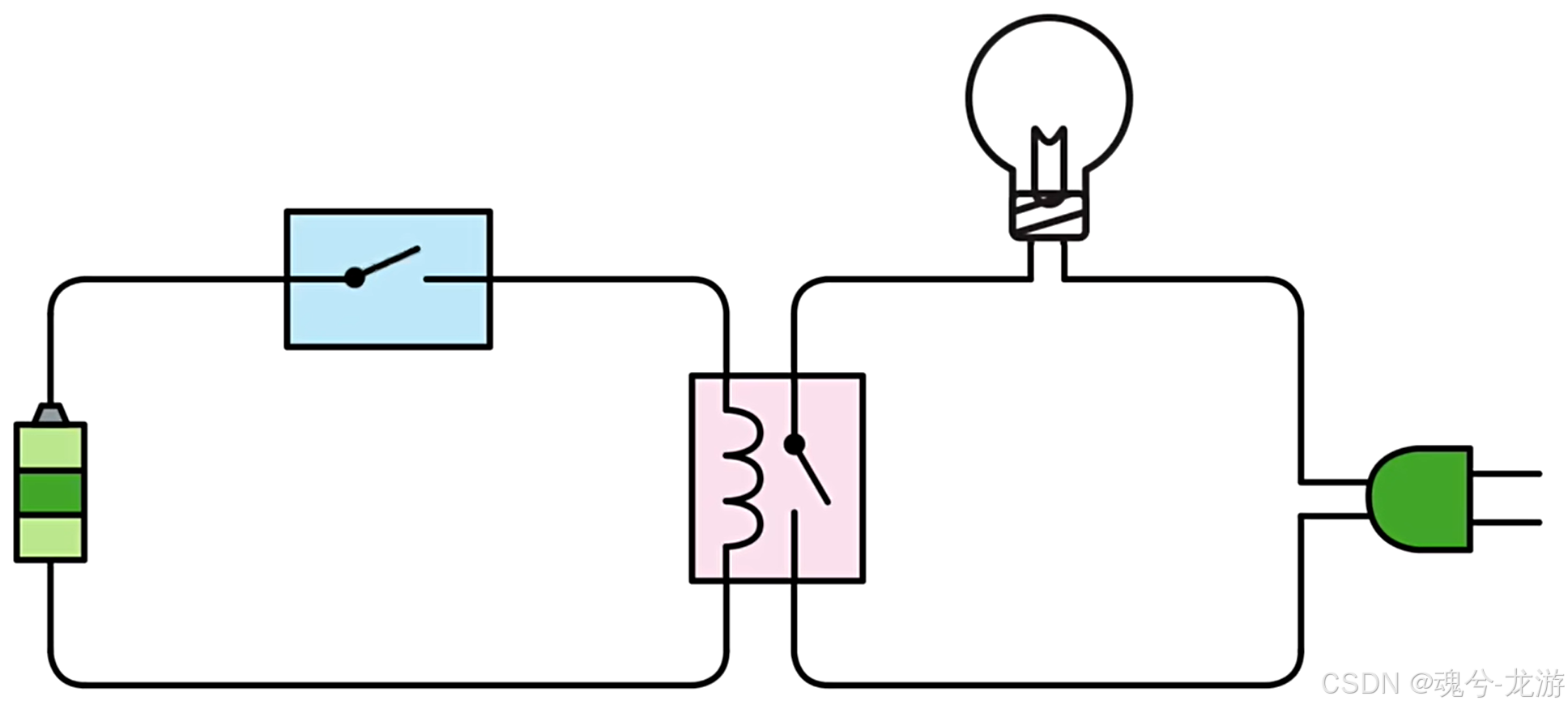

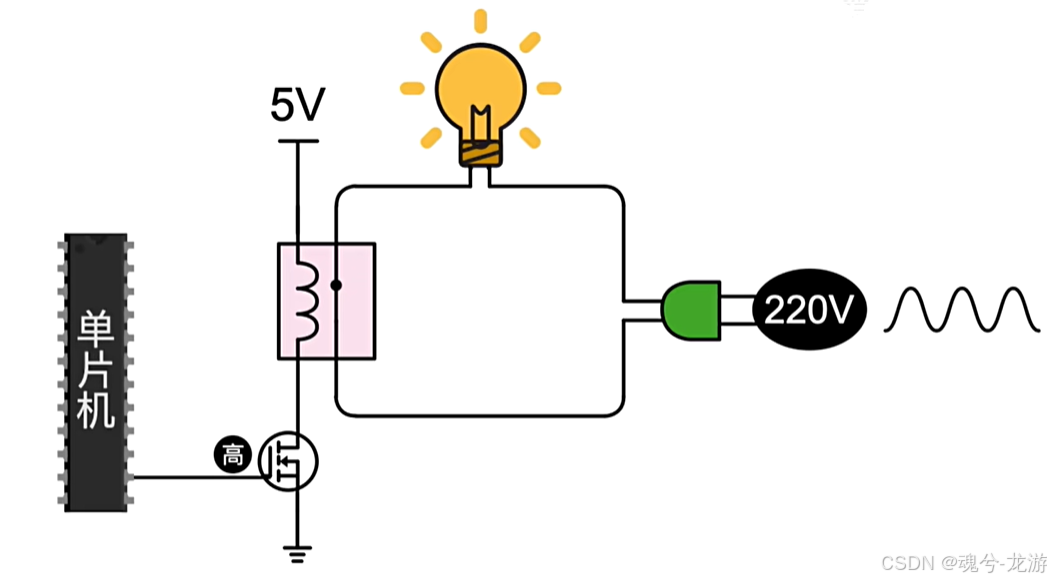

给电磁继电器的线圈通电，线圈产生磁性吸引衔铁，从而使小灯泡点亮。

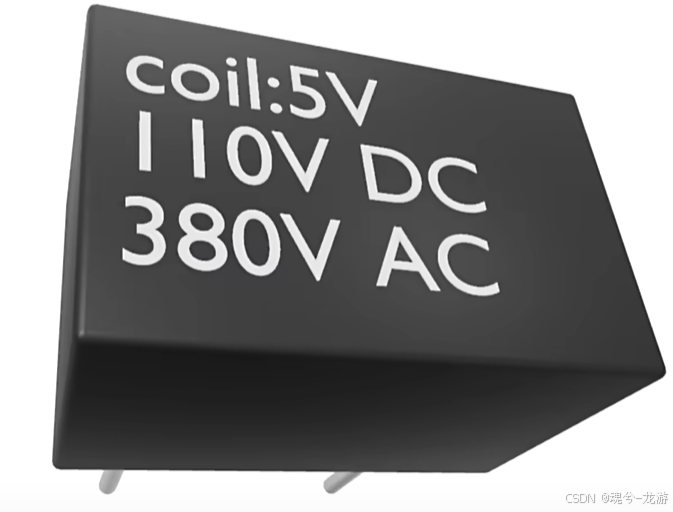

其电路符号有特定样式，外壳标注 “coil5 伏”，表示施加 5 伏电压时触点闭合；1 伏电压无法使触点动作，10 伏电压可能烧毁线圈。110VDC表示继电器在直流电压下，最高可以承受110V电压，380VAC表示继电器在交流电压下，最高可以能承受380VAC

继电器种类繁多，主要可以按照工作原理、触点类型、应用场景等分类，以下是最常见的分类：

继电器类型	工作原理	优点	缺点	典型应用
电磁继电器	通过电磁感应驱动机械触点，控制过程：小电流-磁-机械-大电流	驱动简单、隔离好、价格低	机械触点寿命有限、体积较大	工业控制、电力设备、家电
固态继电器	通过光电耦合驱动半导体开关	无触点、寿命长、抗干扰	成本高、大功率时需要散热	变频器、电力电子、精密仪器
热继电器	利用双金属片受热变形切换触点	适用于电机过载保护	响应较慢、易受环境温度影响	电机保护、过载检测
时间继电器	设定延时时间后动作	可精确控制时间延迟	需要额外控制电路	电梯控制、照明延时
