作业内容

本次作业为五选一，所选题目为血条（Healthy Bar）预制设计，具体要求如下:

分别使用 IMGUI 和 UGUI 实现
使用 UGUI，血条是游戏对象的一个子元素，任何时候需要面对主摄像机
分析两种实现的优缺点
给出预制的使用方法

演示视频：bilibili

项目地址：Github

设计实现

IMGUI实现

IMGUI（Immediate Mode
GUI，及时模式图形界面）是代码驱动的UI，没有图形化设计界面，只能在OnGUI()阶段用GUI系列的类绘制UI元素，且设计的UI元素只能浮在游戏界面。

主要参考：参考资料1。
新增一个空对象，命名为HealthBarIMGUI，新建脚本HealthyBar_IMGUI.cs，加入如下代码:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//using UnityEngine.UI;

public class HealthyBar_IMGUI : MonoBehaviour
{

	public float curHP;//当前血量
	public float lerpHP;//变化后的目标血量
	public float maxHP;//最大血量

	public Rect HealthBar;//血条框
	public Rect HealthUp;//加血按钮
	public Rect HealthDown;//减血按钮

	//public Slider HealthSlider;
    // Start is called before the first frame update
    void Start()
    {   //相关变量初始化

        //血量相关值初始化
        curHP = 0.5f;//初始值为半管血
        lerpHP = 0.5f;
        maxHP = 1.0f;

        //条框，按钮位置初始化
        HealthBar = new Rect(25,25,300,50);
        HealthUp = new Rect(45,50,50,30);
        HealthDown = new Rect(250,50,50,30);
    }

    // Update is called once per frame
    void OnGUI()
    {
        if (GUI.Button(HealthUp, "加血"))
        {
            lerpHP = lerpHP + 0.1f > maxHP ? maxHP : lerpHP + 0.1f;
        }
        if (GUI.Button(HealthDown, "减血"))
        {
            lerpHP = lerpHP - 0.1f < 0.0f ? 0.0f : lerpHP -0.1f;
        }

        //插值计算health值，实现血条平滑变化
        curHP = Mathf.Lerp(curHP,lerpHP,0.05f);

        //用水平滚动条的宽度作为血条的显示值
        GUI.HorizontalScrollbar(HealthBar,0.0f,curHP,0.0f,maxHP);

       // HealthSlider.value = curHP;
    }
}

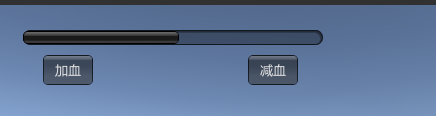

将脚本挂载到HealthBarIMGUI上，点击运行，即可有如下效果：
在这里插入图片描述

UGUI实现

主要参考资料1和资料2。
首先需要创建一个游戏角色：

从Assert Store中下载人物资源Stansard Assets，导入。
在层次视图Hierarhy，Create -> 3D Object -> Plane，添加 Plane 对象
资源视图Assets展开 Standard Assets :: Charactors :: ThirdPersonCharater :: Prefabs
将 ThirdPersonController 预制拖入场景，作为Plane的子对象，改名为 Arthur。

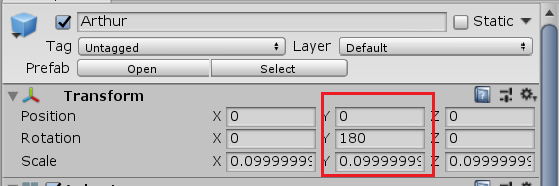

调整Arthur的位置使其面对相机并在相机视野中央。位置参数与各自的操作有关，贴出来也没有太大意义。如果没有对相机进行什么特殊调整的话，将Arthur的Transform中的RotationY改为180就能将角色调整至面向相机。

现在需要为角色添加血条：
选中Arthur，鼠标右键（上下文菜单）-> UI -> Canvas，添加画布子对象。

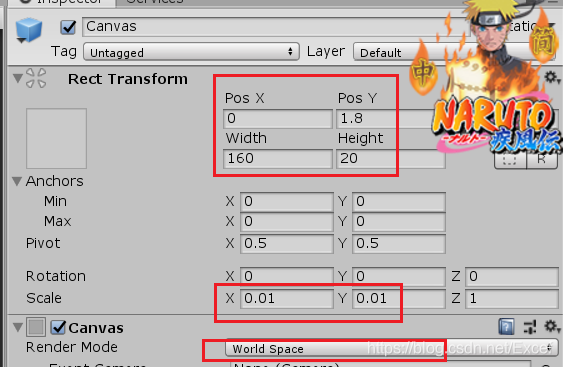

点击 Canvas，在 Inspector 视图中
- 设置Canvas 组件 Render Mode 为 World Space。
- 设置 Rect Transform 组件的 (PosX, PosY, Width, Height) 为 (0,2,160,20)。
- 设置 Rect Transform 组件的 Scale（x, y）为 (0.01,0.01)。
层次视图中选中Canvas，鼠标右键（上下文菜单）-> UI -> Slider，添加血条子对象。

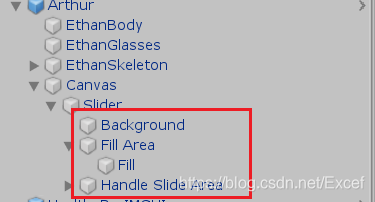

层次视图中展开 Slider：
- 选择 Background，修改修改 Image 组件的 Color 为红色（表示损失的血量）。
- 选择 Fill Area 的 Fill，修改 Image 组件的 Color 为绿色（表示剩余的血量）。
- 选择 Handle Slider Area，修改 Image 组件的 Color 为绿色。

关于三个元素的解释（摘自参考资料2）：

BackGround,实际上是一个GameObject,携带Canvas Renderer这是一个其他渲染器都渲染完毕之后最后使用的渲染器，可以在脚本中调用其含有的参数和方法。
Fill Area,一个空的Rect Transform父物体，下面一个有Canvas Renderer和Image的父物体，主要也是一个区域和图片默认Slider是个小圆。
Handler Slider Area,类似Fill Area，默认Slider是个大圆，可以移动位置看其中的fillArea，可以看出其将图片拉长了，这就应该是所谓的填充。如果把Handle删除，会发现进度条永远走不到最大,这是由于Fill Area中的Fill的大小比背景图上的条小，最后一段到达不了，而Handle存在时是一个大圆可以覆盖到最远端。

层次视图中选中Slider，在 Inspector 视图
- 设置Slider 组件的 MaxValue 为 1。
- 设置 Rect Transform 组件的Rotation = (0,180,0)

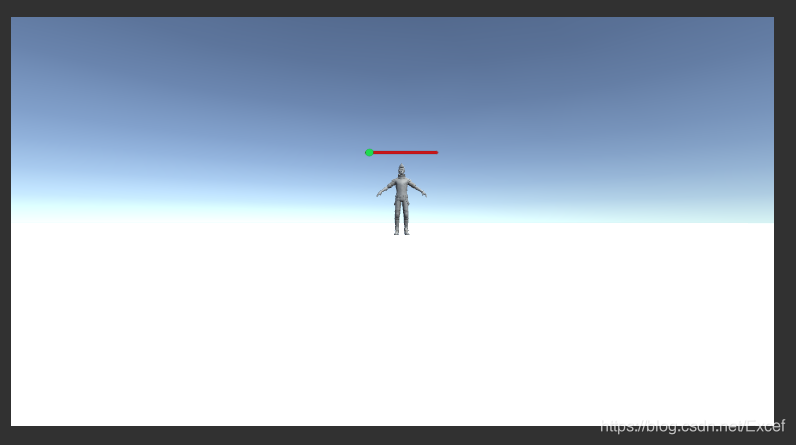

调整Canvas和Slider的大小位置使得血条在角色头顶上方适当位置。

如果此时运行程序，会发现用方向键控制人无时，血条会跟着人物旋转，所以需要给Carvas添加脚本LookAtCamera.cs

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class LookAtCamera : MonoBehaviour
{
    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {
        this.transform.LookAt(Camera.main.transform.position);
    }
}

此时血条就会一直面向主摄像机（但是由于摄像机是不动的，在角色运动的过程中，角色与摄像机的角度就改变了，血条与任务的相对位置看起来也有所改变）。
然而此时的人物血条与IMGUI血条没有联系，按动加血减血按钮并不能让人物血条变化。所以要对HealthyBar_IMGUI.cs进行更改（其实就是上面注释的三行代码）：
