做非标项目多方案设计，如何保证图纸不出错？

最新推荐文章于 2026-01-05 15:42:23 发布

原创最新推荐文章于 2026-01-05 15:42:23 发布 · 631 阅读

CC 4.0 BY-SA版权

文章标签：

面对非标项目多方案设计，机械设计师常遇到文件丢失、方案关系混乱及装配体引用错误等问题。追光几何是一款专为解决这些问题而设计的3D图纸管理与协作平台，采用【存档】和【分支】概念，实现清晰的文件管理和方案独立，提高工作效率，避免错误，确保项目顺利进行。

作为机械设计师，当我们承接非标项目时，一般都会同时出几套方案供客户选择，这些方案并不是相互独立的，而是存在很多交叉关联，设计过程中也需要大量反复地修改，于是就会经常遇见下面三个问题：

1.文件丢失：第一版方案定稿后，客户觉得不满意，开始修改方案，改了很多版之后，客户说还是第一版比较好，要不改回来吧，这时发现第一版文件找不到了；

2.方案之间的关系混乱：设计多个方案时，B方案在A方案的基础上修改，方案也通常采用“复制粘贴文件夹+另存为”的方式管理，虽然每个人都有一套自己的命名规则，但是一旦文件夹数量多起来的话，单纯从文件夹命名上无法清晰的知道每个设计方案之间的关系，比如下图所示：

3.装配体引用关系易出错：文件不断地复制粘贴，零件之间相互引用，容易造成装配体的引用关系出错，尽管在文件夹打开的装配体都显示正确，但它其实引用的却是另外一个文件夹的零件。于是出现了一个零件本来只需在A方案修改，却保存到了B方案，或者A方案中保存，同时也把B方案的替换了...

因此对于机械设计师来说，在做多方案设计时，如果还是按照原来的传统方式管理项目文件，一定会出现上面说的三种问题，先不说工作效率低下，而且极容易出错，不但项目无法保质保量的完成，而且给自己的职业生涯带来很大的隐患。

反过来说，如果能做好多方案管理的话，就可以大幅提升工作效率，减少出错。工欲善其事必先利其器，优秀的设计师一定是善于使用工具的人！为了解决上述问题，我们开发了市面上第一款专门为机械设计师量身打造的多方案管理软件：追光几何（EverCraft）。

追光几何—云时代的3D图纸管理与协作平台

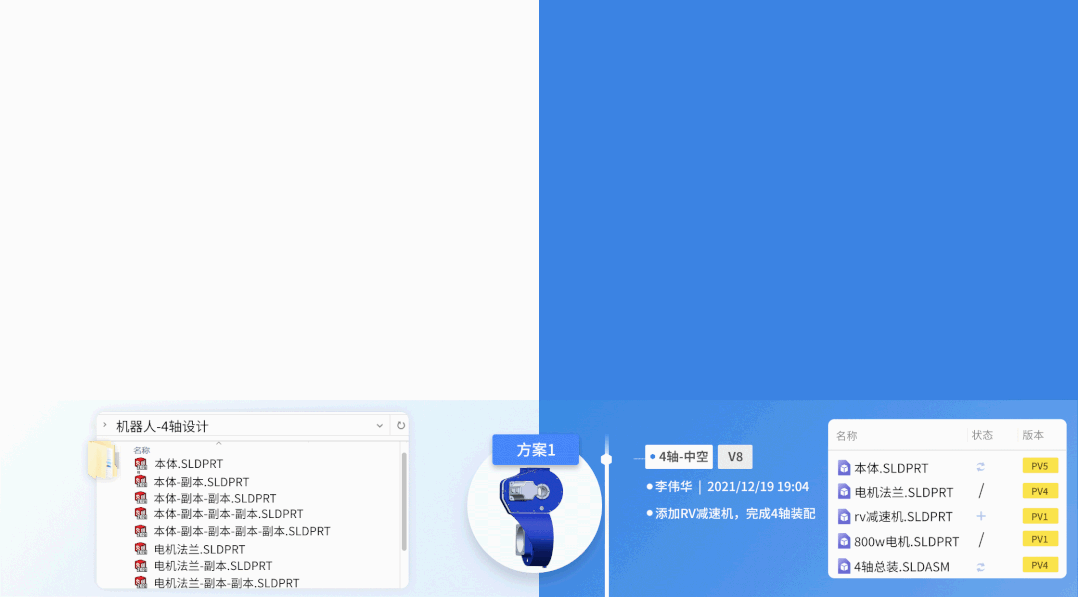

先看一下软件的设计理念：追光几何采用【存档】概念管理图纸，每个版本节点对应一次修改，在版本节点上新建【分支】，只需一个文件夹就能记录多个方案，下图为传统方法和EverCraft之间的对比。

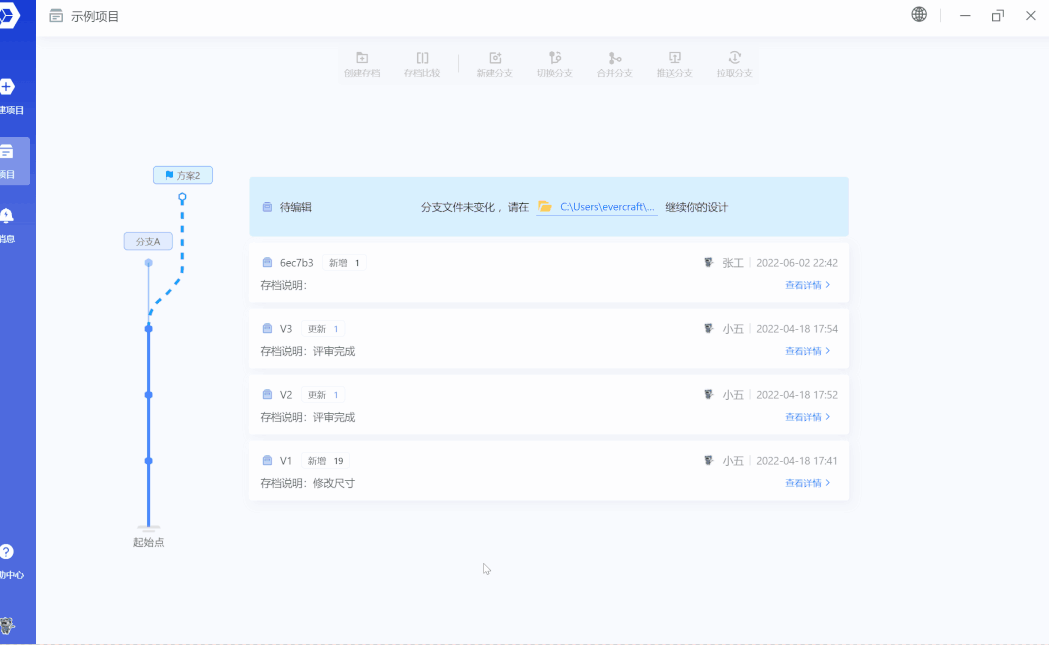

使用【分支】功能后，可以方便快捷地管理多个设计方案，方案间彼此独立，可以在不同方案间随时切换设计，互不影响。

以上就是追光几何使用【分支】管理多方案设计的优点，来看一下使用过的设计师的评价：

在汽车被发明之前，人们一直希望的是一匹跑的更快的马，追光几何是业内第一家采用这种创新高效的方式管理图纸的软件，我们坚持认为，只有对工作方式颠覆式的创新，才能带来工作效率质的飞跃。

这么优秀的软件目前还是免费的，五分钟就可以上手，想要提升多方案管理效率的小伙伴，快点击下方链接下载软件体验吧（目前只有Windows客户端额）

追光几何—云时代的3D图纸管理与协作平台
