STM32学习（三）

输入模式

在 STM32 微控制器中，GPIO（通用输入输出）引脚的输入模式允许引脚从外部电路接收信号。STM32 提供了多种 GPIO 输入模式，以适应不同的应用场景。

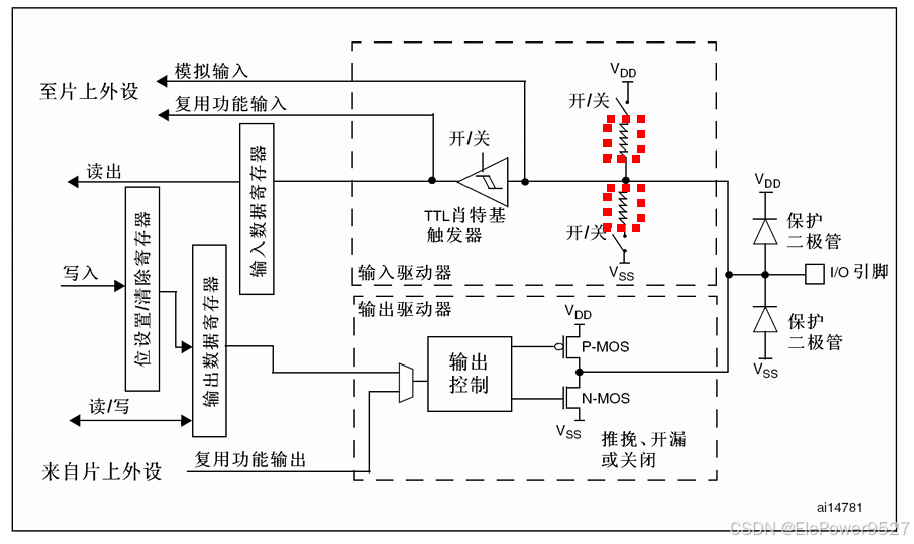

IO端口的基本结构

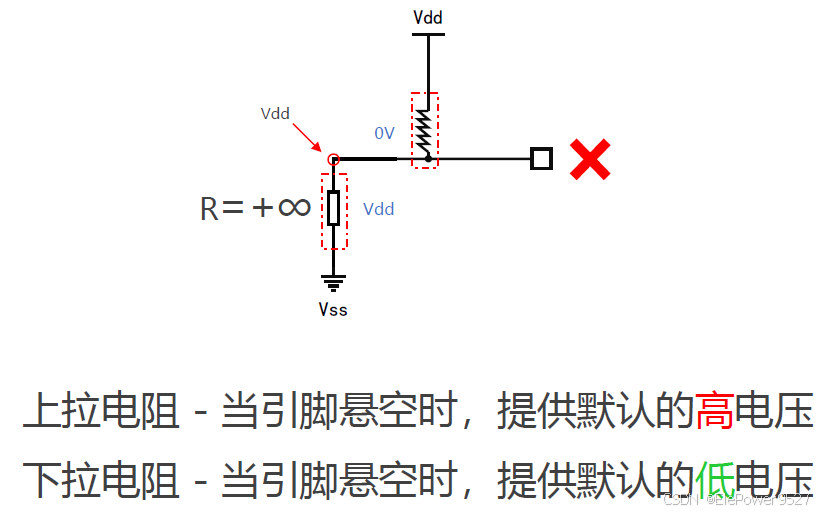

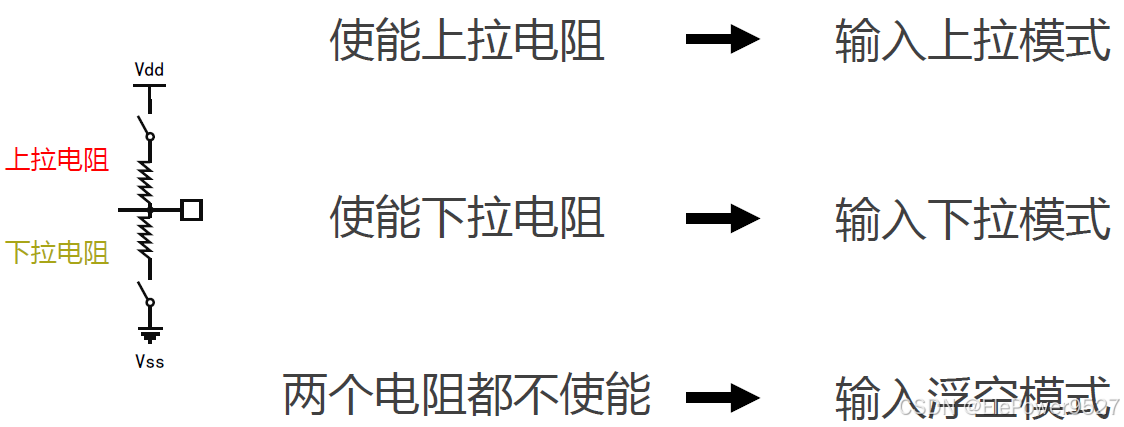

‌上拉输入模式

• 在这种模式下，GPIO 引脚内部连接了一个上拉电阻，使得引脚在没有连接外部电路时默认为高电平。
• 这有助于防止引脚悬空，并提供抗干扰能力。
• 适用于需要保持输入信号默认高电平的逻辑电路，如按钮或开关输入检测（按钮按下时接地，释放时通过上拉电阻保持高电平）。

‌下拉输入模式

• 在这种模式下，GPIO 引脚内部连接了一个下拉电阻，使得引脚在没有连接外部电路时默认为低电平。
• 这同样有助于防止引脚悬空，并提供抗干扰能力。
• 适用于需要保持输入信号默认低电平的场合。

浮空输入模式

• 在这种模式下，GPIO 引脚不连接任何内部上拉或下拉电阻，其电平状态完全由外部电路决定。
• 由于引脚处于高阻态，它容易受到外部电磁干扰或信号“漂移”的影响，导致不确定的输入信号。
• 适用于需要检测外部电路是否连接的场景，如按钮或开关输入，但在其他场景一般不推荐使用。
