西门子s7 200smart与3台三菱e740变频器通讯

西门子s7 200smart与3台三菱e740变频器通讯程序目的：西门子s7 200smart 控制3台三菱变频器通讯，通讯稳定，可靠

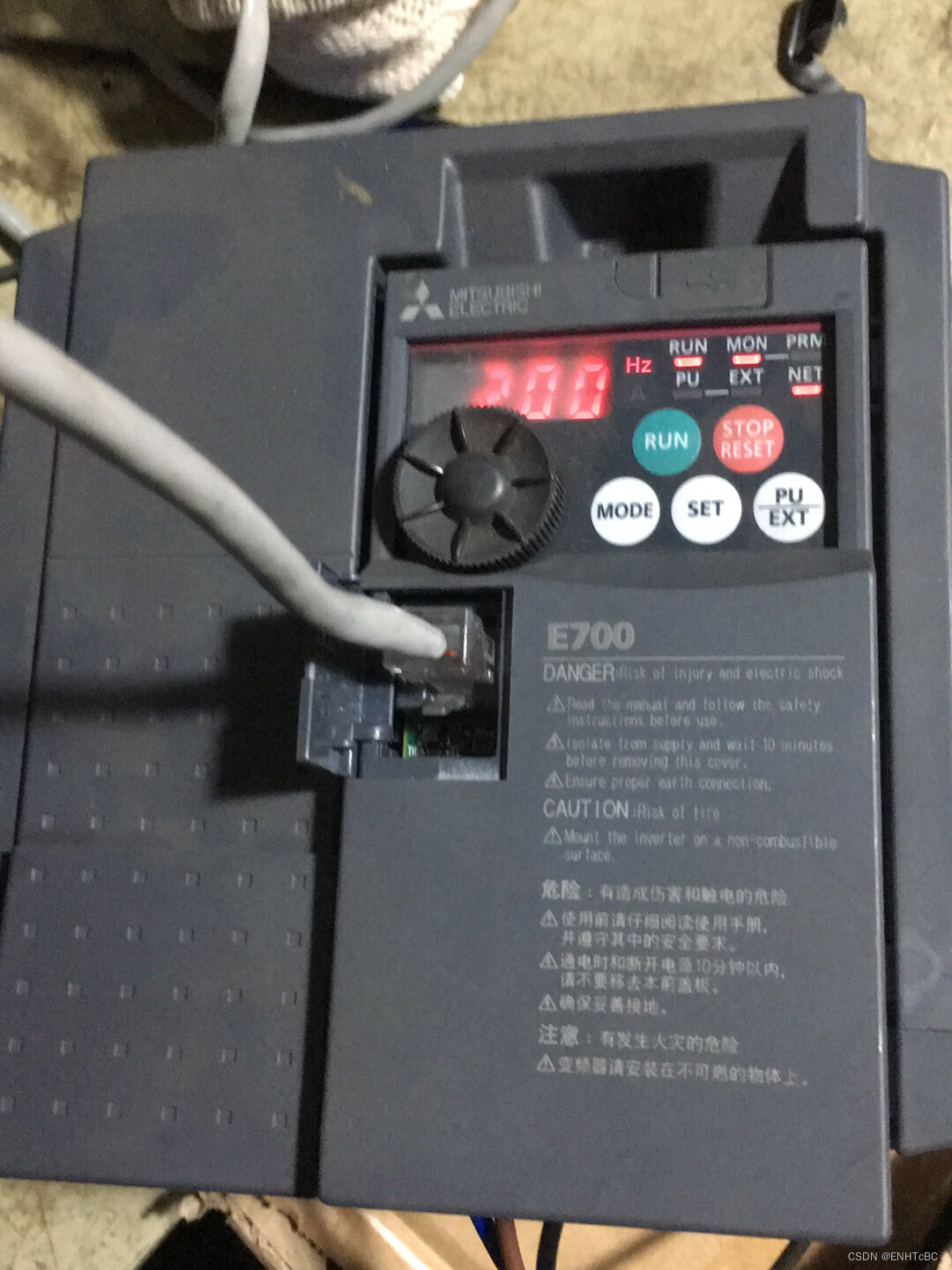

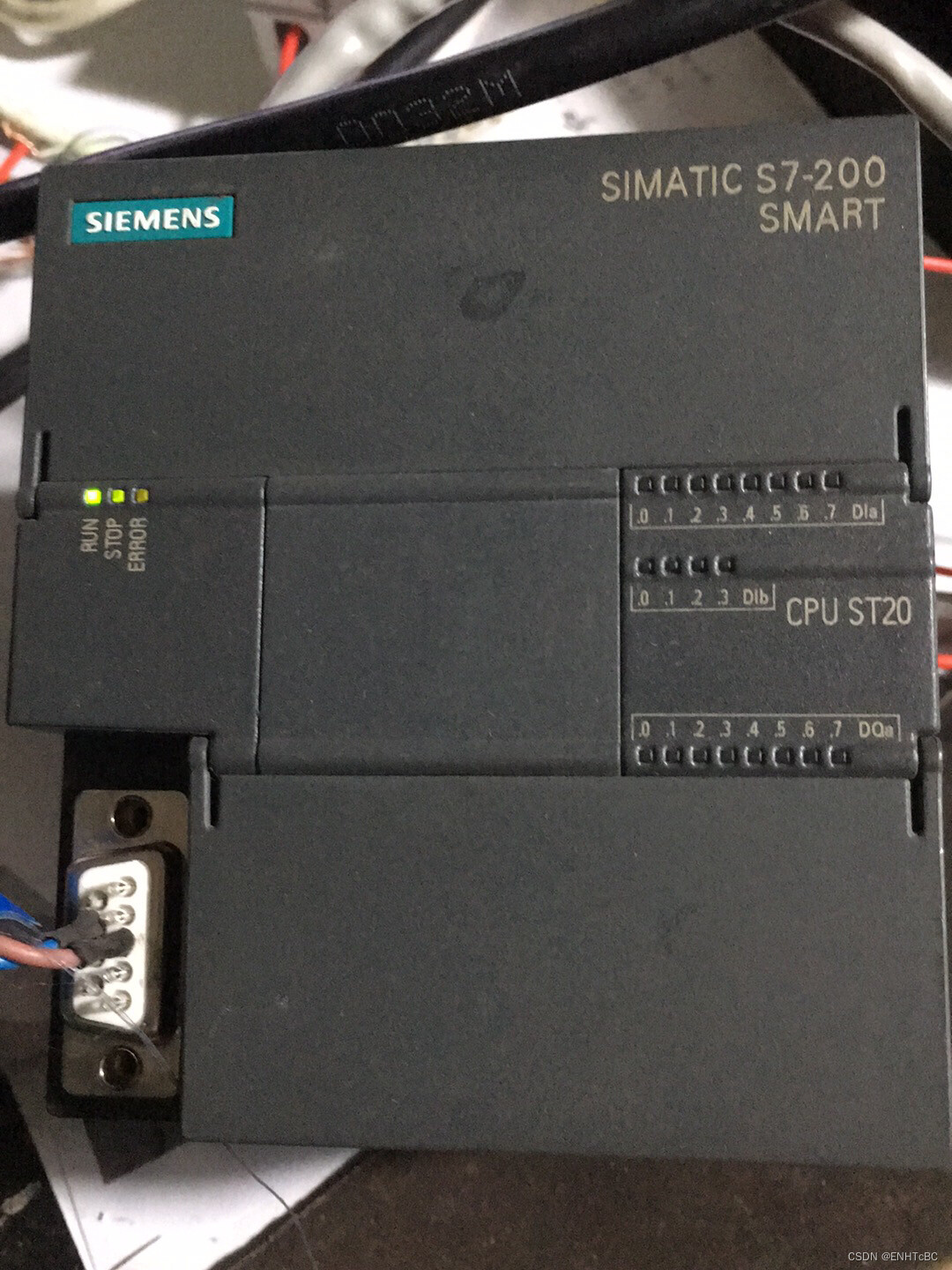

器件：西门子s7 200 smart的PLC，昆仑通态触摸屏（带以太网），3台三菱E740变频器

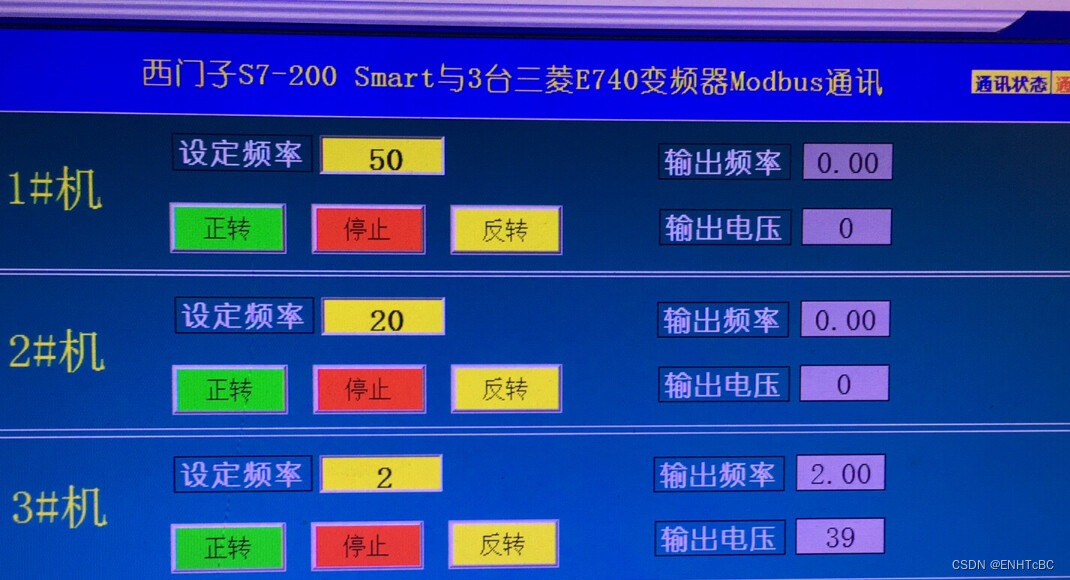

功能：触摸屏设置三菱设定频率，读取输出频率，电压，控制启停。
采用modbus RTU通讯
触摸屏与PLC采用以太网通讯，变频器与s7 200smart用485通讯

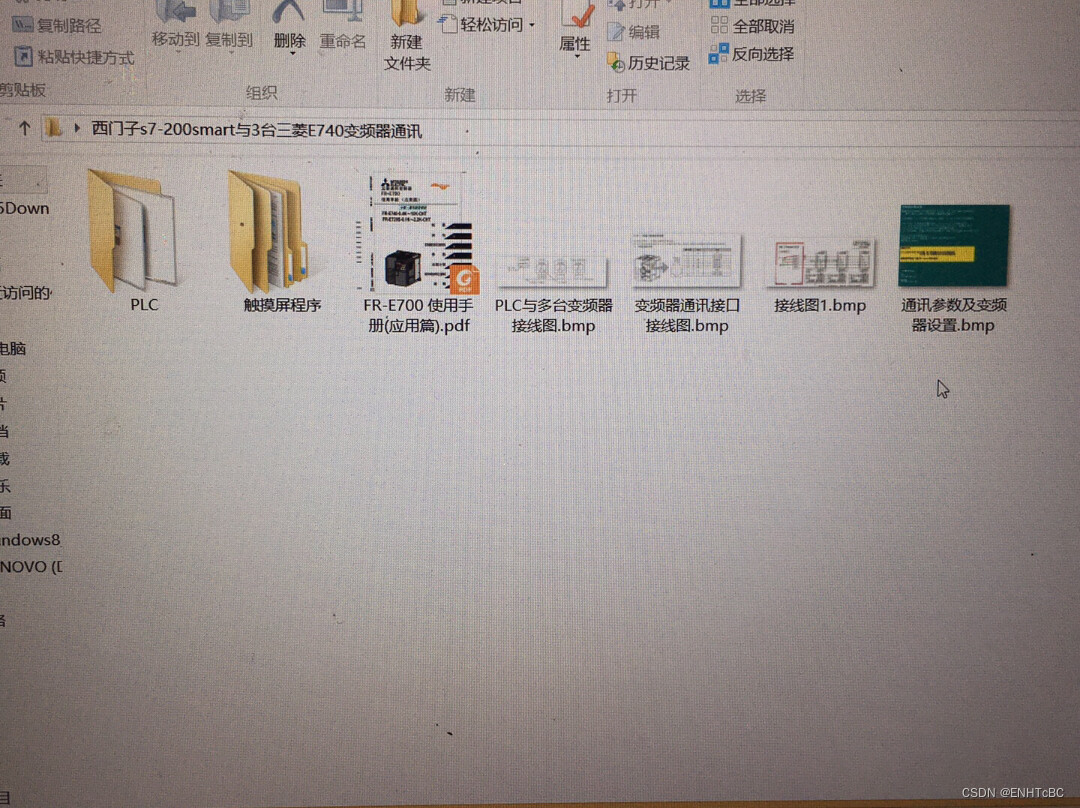

说明：的是程序，非硬件，程序带注释，变频器设置，接线方式

西门子S7-200smart与三台三菱E740变频器通讯程序设计

一、简介

在工业控制的现代化发展中，PLC已经成为了工业控制的重要组成部分。而变频器则是一个用途广泛的工具，在机械设备和其他电气设备中常常被使用。而如何让这两种设备通信并协调工作呢？本文将在介绍西门子S7-200smart与三台三菱E740变频器通讯程序的时候，为大家详细讲解它们的通讯原理和采用的通讯方式。

二、原理及通讯方式

本程序采用了modbus RTU通讯方式，具体实现方法如下：

1.设置通讯参数

本程序采用的是以太网通讯，PLC与触摸屏采用以太网通讯，变频器与s7-200smart通讯采用的是485通讯。触摸屏需要设定三菱变频器的频率，读取其输出频率和电压，并控制其启停。在此基础上，我们需要设置好各个设备的通讯参数。PLC与触摸屏采用的是IP地址，端口号为502；三台三菱E740变频器的通讯参数包括波特率、奇偶校验和数据位等。

2.发送通讯指令

PLC与触摸屏之间采用的是以太网通讯，采用modbus RTU协议，通过发送相应的指令来实现触摸屏对三台变频器的控制。同时，PLC与三台变频器之间采用485通讯方式，也采用modbus RTU协议，通过发送指令来实现PLC与三台变频器之间的通讯。

3.收取通讯数据

在程序中，我们需要收取触摸屏发送的控制指令，以及三台变频器的输出频率和电压等数据。在此过程中，我们需要注意数据的格式和类型，以及数据的有效性和准确性。

三、程序设计与实现

在本程序的设计方面，我们采用了结构化编程的方式，将整个程序分为多个模块，每个模块负责不同的功能。同时，我们也采用注释的方式来解释每一步操作，以便于理解和维护。

代码部分展示：

1.设置通讯参数

/* PLC与触摸屏通讯参数设置 */ #define PLC_IP "192.168.1.10"//PLC的IP地址 #define PLC_PORT 502//PLC的端口号 #define TOUCH_IP "192.168.1.20"//触摸屏的IP地址 #define TOUCH_PORT 502//触摸屏的端口号

/* 三台变频器通讯参数设置 */ #define BAUDRATE 9600//波特率 #define PARITY 0//奇偶校验 #define BYTE 8//数据位

2.发送通讯指令

/* PLC与触摸屏之间采用以太网通讯 / void send_touch_cmd(char cmd) { //通过modbus RTU协议发送指令 }

/* PLC与三台变频器之间采用485通讯 / void send_vfd_cmd(char cmd) { //通过modbus RTU协议发送指令 }

3.收取通讯数据

/* 收取触摸屏发送的控制指令 / char recv_touch_cmd() { //收取modbus RTU协议指令，解码后返回 }

/* 收取三台变频器的输出频率和电压等数据 / float get_vfd_data(int id) { char cmd = "010300000002C40B";//获取变频器数据的指令 //通过modbus RTU协议发送指令，并从响应数据中提取所需数据返回 }

四、总结

通过本文的讲解，我们不仅了解了西门子S7-200smart与三台三菱E740变频器通讯的原理和通讯方式，还学习了程序的设计和实现方法。对于那些需要使用PLC和变频器进行工业控制的工程师们，本文提供了一些有价值的经验和技巧，可以作为以后工作中的参考。当然，本文只是给出了一些简单的代码段例子，具体的代码实现和应用场景还需要根据具体的实际需求来进行细化和改进。
