网络类型 — 根据数据链路层使用的协议来进行划分的，
MA— 多点接入网络
BMA —广播型多点接入网络
NBMA—非广播型多点接入网络
P2P — 点到点的网络

以太网协议 — 需要使用MAC地址对不同的主机设备进行区分和标识。 — 以太网之所以需要使用MAC地址进行数据寻址，主要是因为利用以太网组件的二层网络可以包含多个(两个或两个以上)的接口，每个以太网接口之间都可以通过交互以太网帧的方式进行二层通讯。— BMA

当一个网络中只能包含两台设备时，则这样的网络不需要使用MAC地址进行寻址，这样的网络称为P2P网络。

T1— 1.544Mbps
E1— 2.048Mbps

以太网 – 频分 — 所谓频分，就是在同一种传输介质上可以同时发送不同频段的电波，而互不干扰。实现数据的并行发送。

1，HDLC
2, PPP

HDLC— 高级数据链路控制协议
标准的HDLC:ISO组织颁布的满足工业标准的HDLC版本
非标的HDLC:各大厂商基于标准的HDLC协议改进而来
(默认情况下，思科设备组件的串线网络使用封装协议是HDLC，华为默认使用的是PPP协议。)

[r1]display interface Serial 4/0/0—查看接口的二层特征
[r1-Serial4/0/0]link-protocol hdlc–修改二层的协议类型

PPP—点到点协议
1，兼容性强，有统一的版本，并且只要是支持全双工的串线，都可以使用PPP协议进行封装。
2，PPP协议具有很强的可移植性。—PPPOE
3，支持认证和授权

PPP协议和TCP协议类似，在传输数据之前，需要建立PPP的会话。
1，链路建立阶段— LCP建立
2，认证阶段 — 可选项
3，网络层协议协商阶段— NCP协商 — NCP协议是一堆协议的总称。—IPCP协议

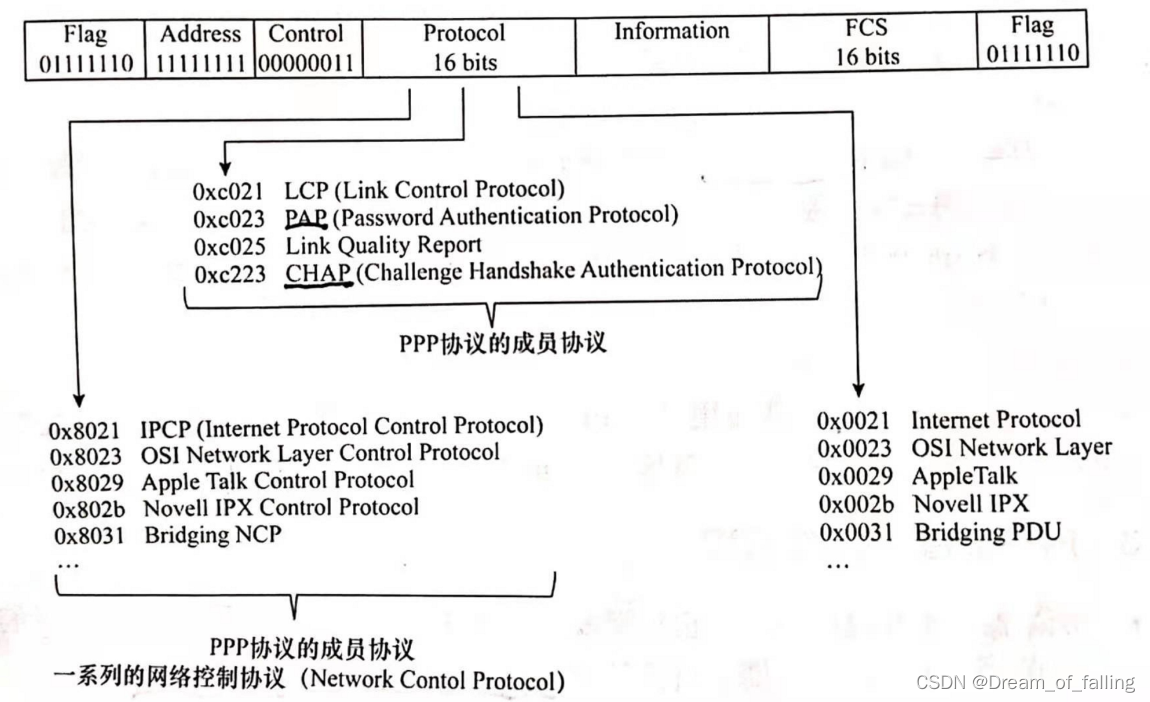

PPP协议拥有一系列的成员协议
—LCP–链路控制协议(一个)
—NCP – 网络控制协议(一堆）
—IPCP协议

在这里插入图片描述

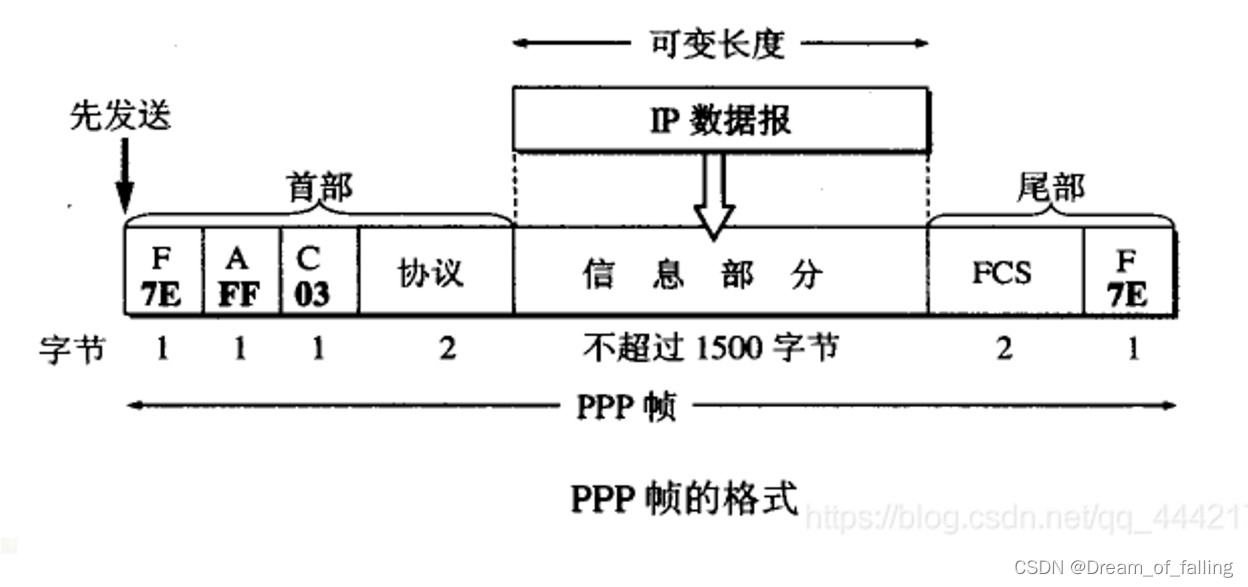

F— Flag — 01111110
A— Address— 11111111
C— control — 00000011

协议 — 表示上层使用的协议类型。
FCS—帧校验序列 — 确保数据完整性

在这里插入图片描述

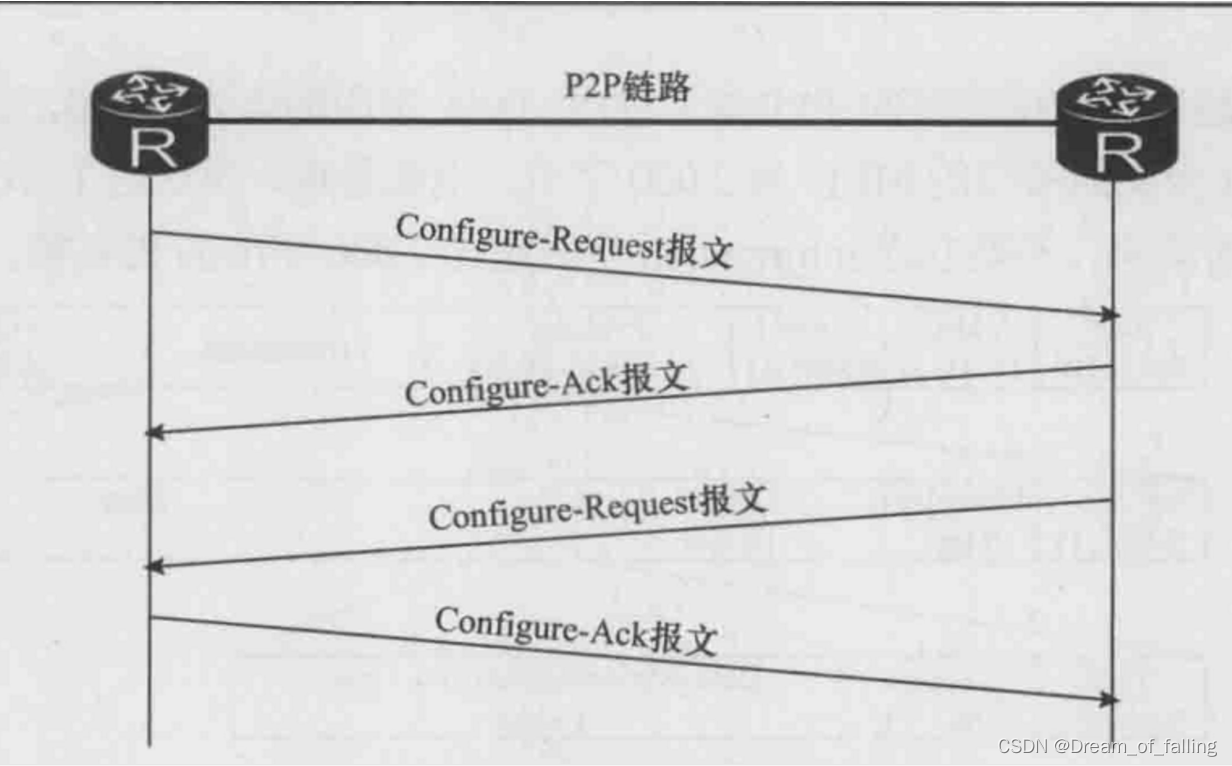

1，链路建立阶段—LCP建立
MRU—PPP帧中数据部分所允许携带的最大字节数。—1500字节
第二阶段是否需要认证以及认证方式

2，认证阶段— 可选项 ---- PPP一般是通过调用aaa平台来完成认证过程的。
PPP中即支持单向认证也支持双向认证

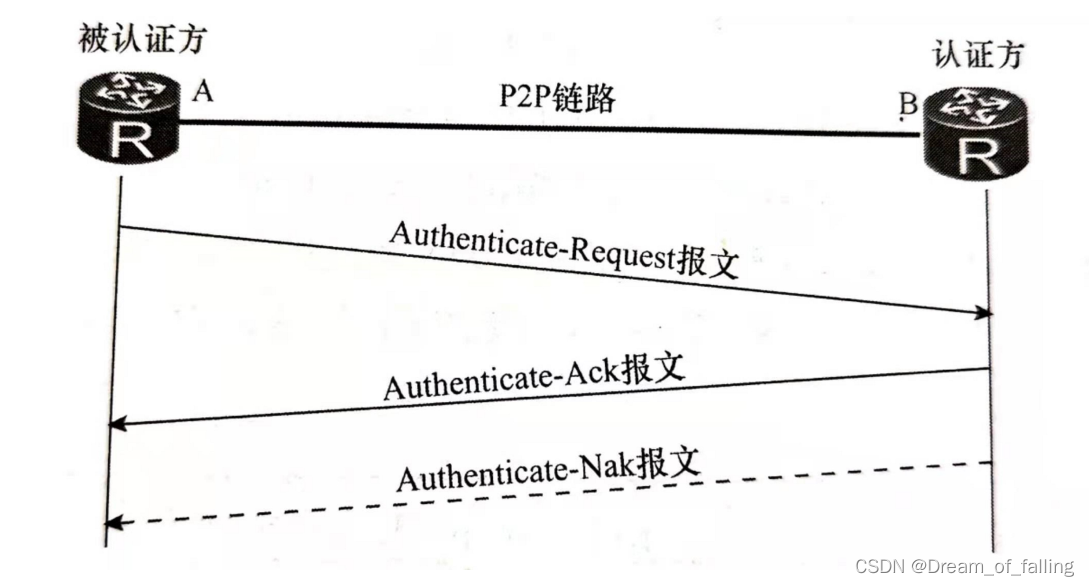

PAP---- 密码认证协议 — 被认证方将用户名和密码以明文的形式发送给认证方，如果认证成功，则认证方回复ACK;否则回复NAK。
在这里插入图片描述

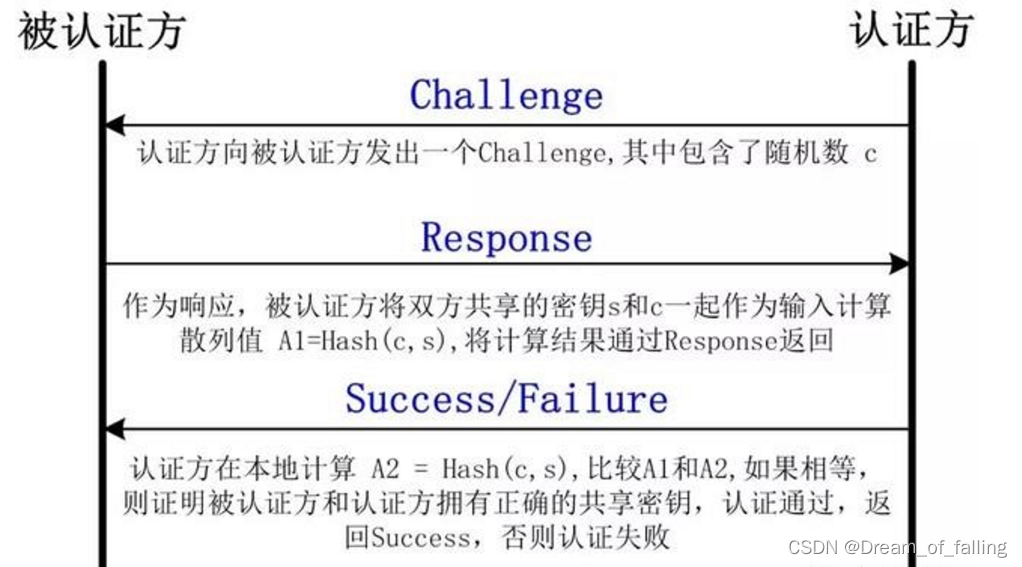

CHAP— 挑战握手协议 — 安全性更高，不再是直接发送明文来进行认证，而是通过比对摘要值的方式来进行认证。

HASH(散列函数) — 将任意长度的输入转换成固定长度的输出。
1，相同输入，相同输出;
2，不可逆性
3，雪崩效应
MD5 —HASH算法中的一种，可以将任意长度的输入转换成128位的输出

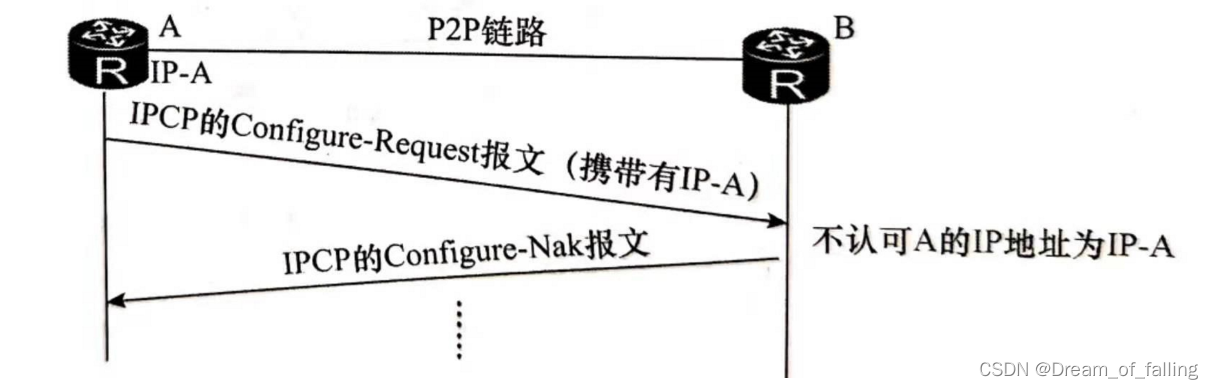

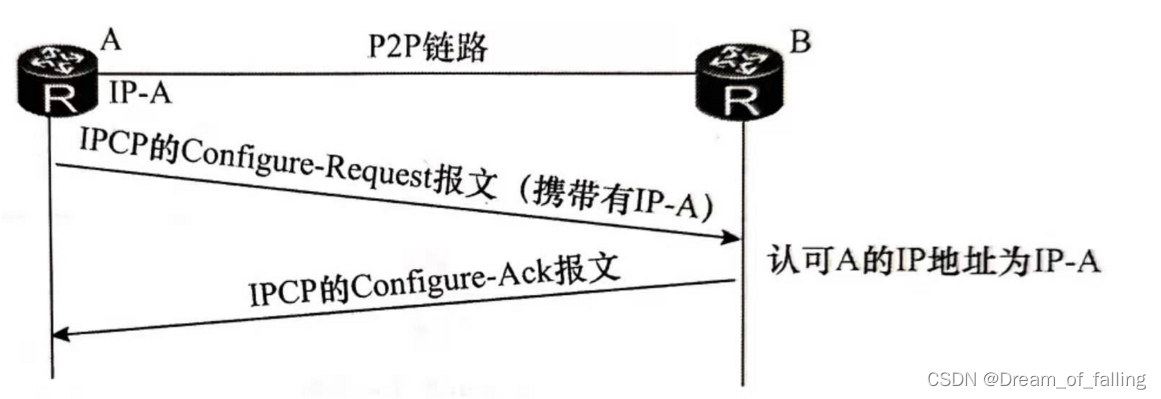

3，网络层协议协商阶段 — NCP协商 — 如果三层使用的是IP协议，则需要使用IPCP协议来协商其参数
1，IP报文的压缩格式;
2，IP地址
在这里插入图片描述

一旦认可了对方发IP地址，则将会自动学习到达该地址的主机路由

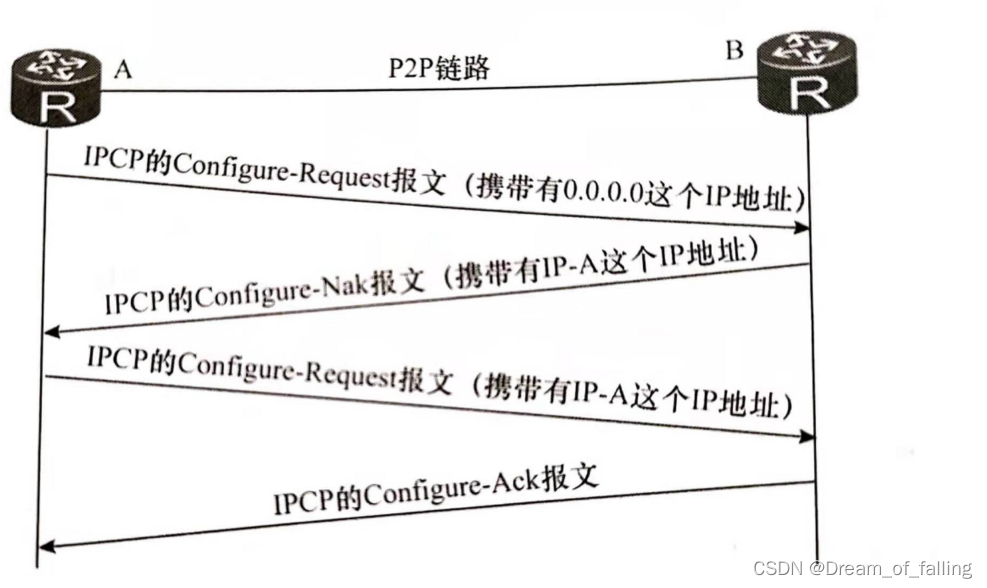

获取IP地址的配置
获取方:
[r1-Serial4/0/0]ip address ppp-negotiate
给予方:
[r2-Serial4/0/0]remote address 1.1.1.1
