蓝桥杯单片机06——独立按键的扩展应用

原创于 2024-11-26 23:14:05 发布 · 1.4k 阅读

31 ·

CC 4.0 BY-SA版权

文章标签：

#蓝桥杯 #单片机

蓝桥杯单片机学习1 专栏收录该内容

12 篇文章

订阅专栏

注：本文所涉及的图片均来自于B站小蜜蜂老师的视频。

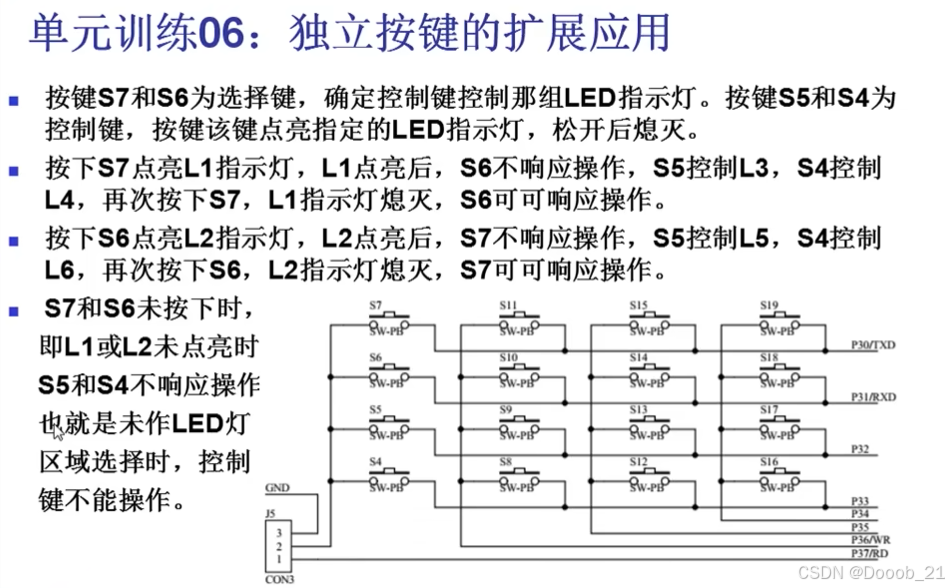

一、题目要求

二、题目分析

1.独立按键：

将J5处的跳帽接到2~3引脚，使按键S4~S7四个按键的另一端接地从而成为4个独立键盘，此时按下独立按键后，按键与地相连，为低电平，即按下按键为低电平，松开按键为高电平。

2.LED：

LED正极接高电平，因此当Q端为低电平时LED亮起，若想要LED亮，则D端需输入低电平

三、重点代码详解

1.定义变量

unsigned char stat_k=0;

定义一个变量，用于记录状态信息

stat_k=1:按下S7（奇数次）

stat_k=2:按下S6（奇数次）

stat_k=0：按下S7（偶数次）；按下S6（偶数次）

2.按键S7

if(S7==0)
	{
		DelayK(100);
		if(S7==0)
		{
			if(stat_k==0)
			{
				L1=0;
				stat_k=1;
			}
			else if(stat_k==1)
			{
				L1=1;
				stat_k=0;
			}
			while(S7==0);
		}
	}

当检测到按键 S7 按下（S7 == 0）时，首先会调用DelayK(100)函数进行一个短暂的延时。

再次确认S7 == 0后，如果stat_k的值为 0，就会将L1设置为0，并将stat_k的值更新为 1；

如果stat_k的值为 1，就会将L1设置为 1，并将stat_k重置为 0。

然后通过while(S7 == 0);语句等待按键 S7 松开。

这里stat_k起到了一个标记按键 S7 按下次数奇偶性的作用，每次按下并处理后改变其值，以便下次按下时执行不同的操作（比如控制L1的亮灭状态交替变化）。

3.按键S6

if(S6==0)
	{
		DelayK(100);
		if(S6==0)
		{
			if(stat_k==0)
			{
				L2=0;
				stat_k=2;
			}
			else if(stat_k==2)
			{
				L2=1;
				stat_k=0;
			}
			while(S6==0);
		}
	}

对于按键 S6 的处理逻辑与 S7 类似。

当检测到 S6 按下并经过延时确认后，如果stat_k为 0，就将L2设置为 0 并将stat_k更新为 2；

如果stat_k为 2，就将L2设置为 1 并将stat_k重置为 0。

同样通过while(S6 == 0);等待按键松开。

这里stat_k同样是用于根据其当前值来决定对L2的操作以及自身状态的更新，以实现某种特定的按键控制逻辑（比如与 S7 不同的另一种亮灭交替控制逻辑，且与不同的stat_k值对应）。

4.按键S5

if(S5==0)
	{
		DelayK(100);
		if(S5==0)
		{
			if(stat_k==1)
			{
				L3=0;
				while(S5==0);
				L3=1;
			}
			else if(stat_k==2)
			{
				L5=0;
				while(S5==0);
				L5=1;
			}
		}
	}

当检测到按键 S5 按下并经过延时确认后，如果stat_k的值为 1，就会将L3设置为 0，然后等待按键 S5 松开（while(S5 == 0);），松开后再将L3设置为 1；

如果stat_k的值为 2，就会将L5设置为 0，同样等待按键松开后再将L5设置为 1。

这里stat_k的值用于区分不同的情况，决定是对L3还是L5进行操作，以实现根据按键 S5 按下时stat_k的不同状态来控制不同的输出（L3或L5的亮灭等情况）。

5.按键S4

if(S4==0)
	{
		DelayK(100);
		if(S4==0)
		{
			if(stat_k==1)
			{
				L4=0;
				while(S5==0);
				L4=1;
			}
			else if(stat_k==2)
			{
				L6=0;
				while(S5==0);
				L6=1;
			}
		}
	}

与按键 S5 类似，当检测到按键 S4 按下并经过延时确认后，如果stat_k的值为 1，就会将L4设置为 0，等待按键松开后再将L4设置为 1；

如果stat_k的值为 2，就会将L6设置为 0，等待按键松开后再将L6设置为 1。

这里stat_k也是用于根据其当前值来决定是对L4还是L6进行操作，以实现不同状态下按键 S4 按下时对不同输出（L4或L6的亮灭等情况）的控制。

四、总体代码

#include "reg52.h"

sbit S7=P3^0;
sbit S6=P3^1;
sbit S5=P3^2;
sbit S4=P3^3;

sbit L1=P0^0;
sbit L2=P0^1;
sbit L3=P0^2;
sbit L4=P0^3;
sbit L5=P0^4;
sbit L6=P0^5;

void SelectHC573(unsigned char channel)
{
	switch(channel)
	{

	  case 4:
		  P2=(P2&0x1f)|0x80;
	  break;
	  case 5:
	  	P2=(P2&0x1f)|0xa0;
	  break;
	  case 6:
		  P2=(P2&0x1f)|0xc0;
	  break;
	  case 7:
		  P2=(P2&0x1f)|0xe0;
	  break;
	}
}
void DelayK(unsigned char t)
{
	while(t--);
}

unsigned char stat_k=0;

void ScanKeys_Alone()
{
	if(S7==0)
	{
		DelayK(100);
		if(S7==0)
		{
			if(stat_k==0)
			{
				L1=0;
				stat_k=1;
			}
			else if(stat_k==1)
			{
				L1=1;
				stat_k=0;
			}
			while(S7==0);
		}
	}
	if(S6==0)
	{
		DelayK(100);
		if(S6==0)
		{
			if(stat_k==0)
			{
				L2=0;
				stat_k=2;
			}
			else if(stat_k==2)
			{
				L2=1;
				stat_k=0;
			}
			while(S6==0);
		}
	}
	if(S5==0)
	{
		DelayK(100);
		if(S5==0)
		{
			if(stat_k==1)
			{
				L3=0;
				while(S5==0);
				L3=1;
			}
			else if(stat_k==2)
			{
				L5=0;
				while(S5==0);
				L5=1;
			}
		}
	}
	if(S4==0)
	{
		DelayK(100);
		if(S4==0)
		{
			if(stat_k==1)
			{
				L4=0;
				while(S5==0);
				L4=1;
			}
			else if(stat_k==2)
			{
				L6=0;
				while(S5==0);
				L6=1;
			}
		}
	}
}

void main()
{
	SelectHC573(4);
	while(1)
	{
		ScanKeys_Alone();
	}
}
