注：所涉及图片均来自b站小蜜蜂老师的视频。

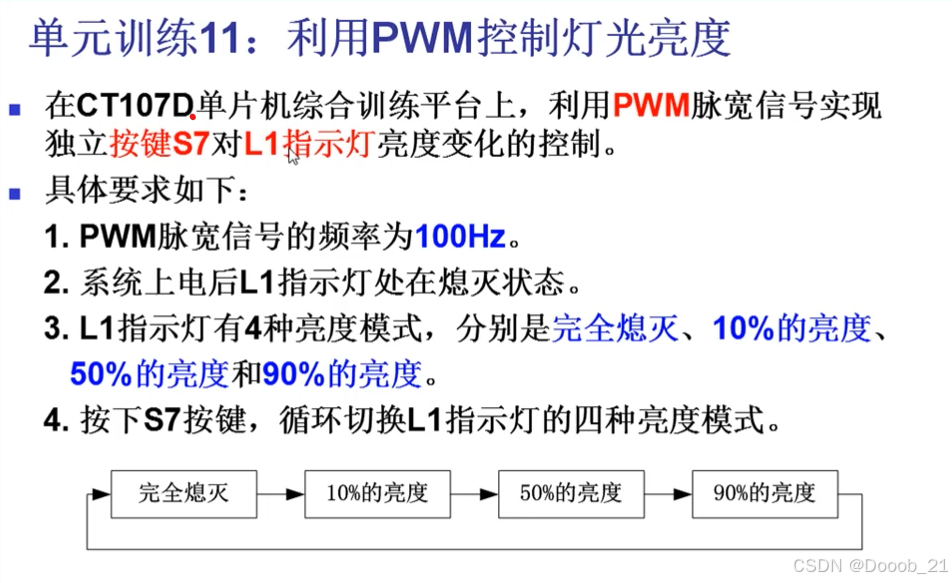

一、题目要求

二、题目分析

1、利用定时器实现脉宽信号的输出。

2、让按键实现四种状态的循环。

3、脉宽信号的频率是固定的，所以我们要在固定的频率中去改变PWM的占空比，从而实现灯的亮度的变化。如如果LED为低电平有效，10%的亮度即为低电平占信号周期的10%，即占空比为90%。

三、代码实现

1、定时器相关

PWM频率为100HZ，T=10ms=10000us
设定时器每次中断100us，即把PWM周期划分为100份，
如果要实现占空比60%即为高电平60份，低电平40份。

unsigned char count=0;//用于记录中断产生多少次
unsigned char pwm_duty=0;//此处不是占空比，是1-占空比

void InitTimer0()
{
	TMOD=0x01;//说明使用的是定时器的十六进制模式
	TH0=(65535-100)/256;
	TL0=(65535-100)%256;

	ET0=1;
	EA=1;//TR0暂时不打开
}

void ServiceTimer0() interrupt 1
{
	TH0=(65535-100)/256;
	TL0=(65535-100)%256;

	count++;

	if(count<=pwm_duty)
	{
		L1=0;
	}

	else if(pwm_duty<count<100)
	{
		L1=1;
	}
	else if(count==100)
	{
		L1=0;
		count=0;
	}
}
