电子硬件设计-Xilinx FPGA/SoC前期功耗评估方法(1)

目录

1. 简介

2. 使用方法

2.1 设计输入

2.2 查看结果

3. 额外说明

4. 总结

---

1. 简介

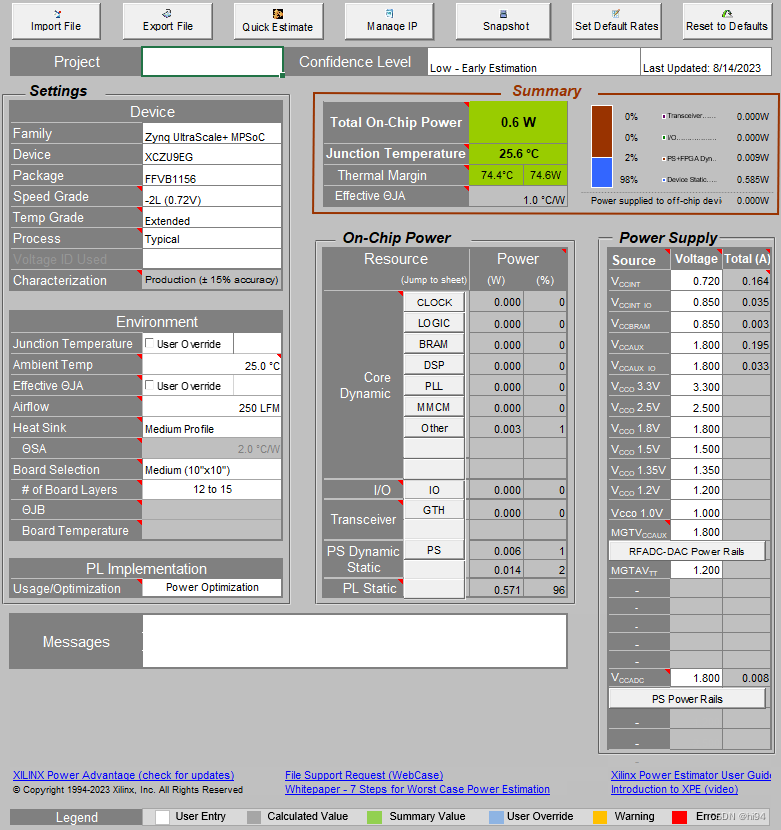

XPE (Xilinx Power Estimator, 功耗估算器) 电子表格是一种功耗估算工具，用于项目的预设计和预实现阶段。 该工具可以帮助工程师进行架构评估、器件选择、合适的电源组件以及针对性的应用的热管理组件。

XPE 适用于设计周期的早期阶段或寄存器传输级 (RTL) 描述不完整时。Implementation 后，可以使用 XPower 分析器 (XPA) 工具或报告功耗进行更准确的估计和功耗分析。

所支持的器件：

• UltraScale+
• UltraScale
• 7 Series and Zynq™ 7000
• Virtex™ 5 and Virtex 6
• Spartan™ 3A/3AN/3A DSP and Spartan 6
• Spartan 3E
• Spartan 3
• Virtex 4

2. 使用方法

FPGA/SoC 等可编程设备的功耗估算是一个复杂的过程，因为它高度依赖于设计中的逻辑量以及该逻辑的配置。为了产生准确的估计，功耗估计过程需要准确的输入值，例如资源使用情况、时钟速率和切换速率。
